曲柄臂结构有限元应力分析三维数模

　　这套曲柄臂结构的仿真分析数模，核心面向中小功率内燃机、小型往复式传动设备的曲柄连杆机构设计验证场景，在实际工程应用中，曲柄臂是连接曲柄销与主轴颈、传递活塞往复运动转化为旋转运动扭矩的核心受力部件，其结构强度直接决定整套动力输出单元的运行可靠性，一旦出现应力集中导致的疲劳断裂，会直接造成动力端卡滞、整机停机甚至更严重的传动链损毁事故。

　　从实际设备用途来看，这类双孔长杆式曲柄臂结构，除了应用在常规的单缸小排量内燃机上，也常适配于小型空气压缩机、往复式计量泵、家用缝纫机传动机构、轻型健身器材阻力传动单元等需要实现回转-往复运动转换的设备中，不同应用场景下的载荷边界差异较大：内燃机场景下需要承受燃烧爆发压力带来的瞬时冲击载荷，压缩机场景下则是持续的周期性气体反力，健身器材场景的载荷波动更大但峰值载荷相对更低，因此在设计阶段通过有限元仿真完成应力分布校核，是替代部分物理样机试验、压缩研发周期的关键环节。

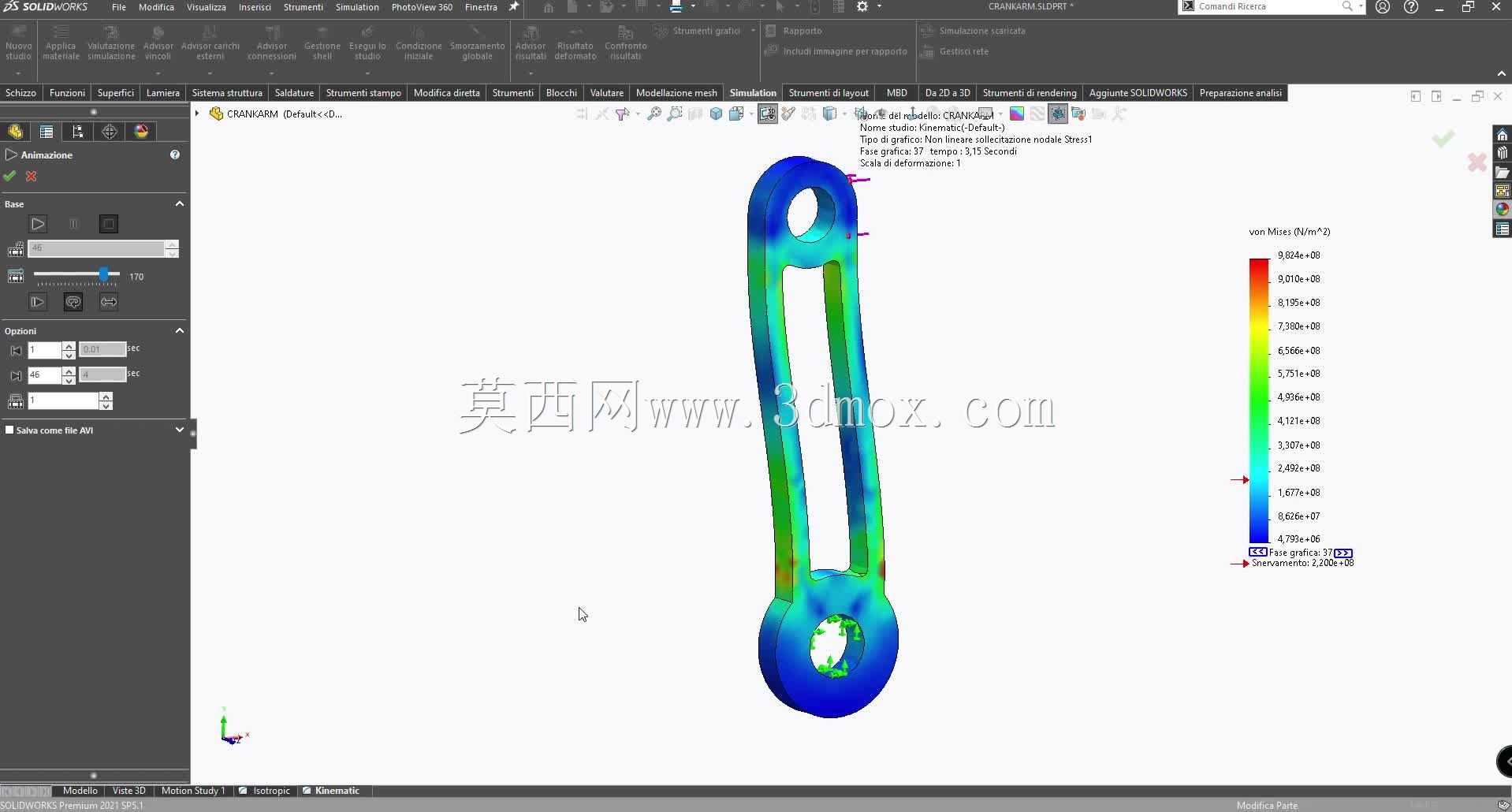

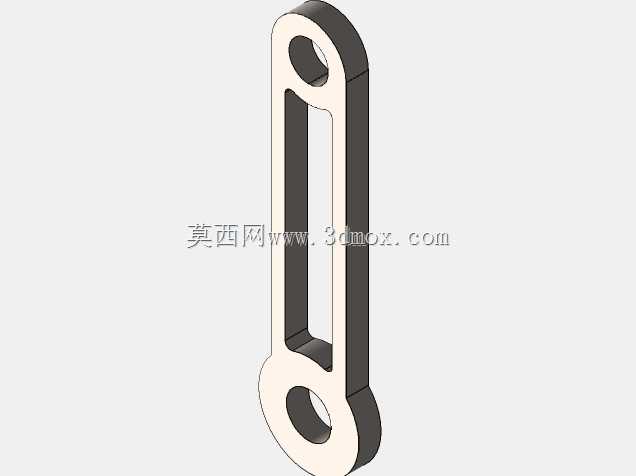

　　从产品功能特性来看，该结构两端为同轴度要求极高的销孔结构，一端用于和主轴颈配合实现回转支撑，另一端用于和曲柄销配合连接连杆大头，中间的长杆臂身是主要的承力段，数模中呈现的应力云图可以直观看到，臂身与两端销孔的过渡圆角位置是应力集中的高发区域，云图中高应力区集中在孔边与臂身的衔接处，这也和实际工程中曲柄臂疲劳失效的高发位置完全吻合。设计过程中，两端销孔的内径尺寸需要和配合的轴径保持严格的公差匹配，通常销孔的圆柱度公差要控制在IT6级以内，表面粗糙度不高于Ra1.6，才能保证配合面的载荷均匀传递，避免局部接触应力过大造成的压溃失效。

　　在设计思路层面，这套结构的建模过程完全遵循自上而下的传动链匹配逻辑：首先根据整套机构的冲程长度确定两端销孔的中心距，中心距的尺寸直接决定运动转换的行程，一旦中心距出现偏差，会直接导致活塞行程不符合设计值，进而造成设备输出功率不足、碰撞缸盖等严重问题；之后根据传递的额定扭矩计算臂身的最小截面厚度，在保证强度余量的前提下尽可能去除非必要材料，实现轻量化设计，臂身的截面通常采用变截面设计，靠近销孔的位置截面厚度更大，向臂身中部逐步平滑过渡，既可以降低应力集中系数，也能控制整体重量，减少回转过程中的不平衡惯量。安装边界方面，两端销孔的端面需要和配合的轴肩、连杆端面保留0.1-0.2mm的轴向间隙，避免热膨胀后出现轴向卡滞，销孔内通常需要压装铜套或者滚针轴承来降低摩擦磨损，因此建模时已经预留了衬套的压装余量，孔壁的粗糙度也满足压装衬套的工艺要求。

　　从仿真分析的设置逻辑来看，数模中已经完成了网格划分、载荷约束与材料属性赋值，约束条件设置在主轴颈孔的内圆柱面，模拟主轴的固定支撑状态，载荷施加在曲柄销孔的内表面，模拟连杆传递来的最大爆发压力方向的作用力，云图的色彩梯度对应不同位置的米塞斯应力值，可以直观判断结构的最大应力是否低于材料的屈服极限，通常这类曲柄臂采用45号钢或者40Cr调质处理，屈服强度在355MPa以上，仿真结果中最大应力值只要低于材料屈服强度的0.7倍，就能满足长期交变载荷下的疲劳寿命要求。此外，臂身的外轮廓全部采用圆角过渡，没有尖锐棱角，既可以降低热处理过程中的应力开裂风险，也能减少机加工过程中的应力集中源，两端销孔的位置还设计了润滑油道的预留接口，方便后续接入压力润滑系统，保证配合面的润滑充分，减少磨损。
