内燃机动力系统活塞结构三维设计

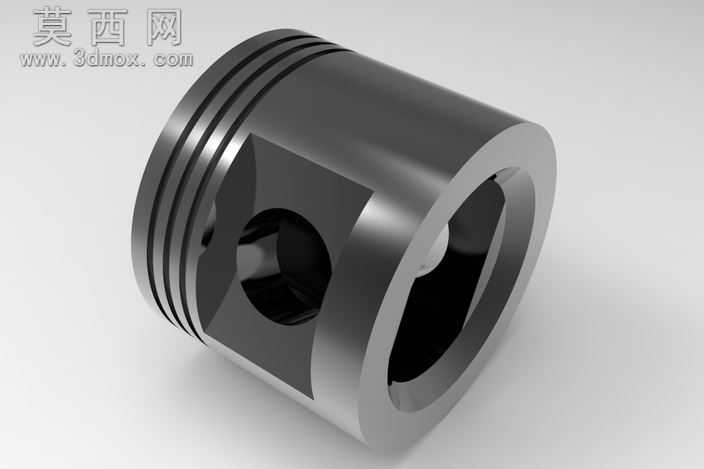

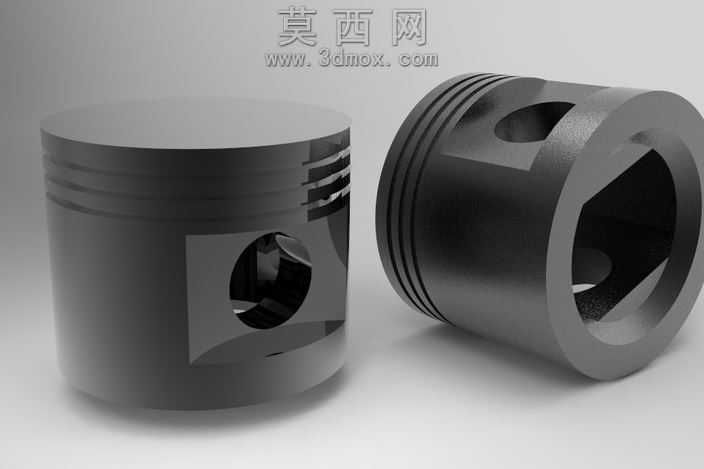

本作品为内燃机动力系统核心部件活塞的三维建模设计成果，建模过程依托主流三维CAD软件完成，全程遵循机械设计规范与活塞实际工作工况的功能要求。建模阶段首先梳理活塞的核心结构逻辑：先绘制活塞头部的截面轮廓，通过回转特征生成活塞的主体基体，随后依次构建活塞环槽结构，环槽的宽度、深度、间距均参照通用内燃机活塞的尺寸标准设定，保证后续活塞环安装的适配性；针对活塞销座部分，采用拉伸切除与圆角过渡结合的方式完成销孔的构建，销孔与活塞主体的衔接位置做了应力缓释的圆角处理，避免工作过程中应力集中导致的部件失效。模型的裙部结构做了适配往复运动的轮廓优化，保证活塞在气缸内运动时的导向稳定性，减少偏磨风险。渲染阶段采用金属材质模拟活塞的铸钢/铝合金加工质感，调整材质的粗糙度、金属度参数，还原机加工零件的哑光金属表面效果，场景采用柔和的漫反射打光，清晰呈现活塞外表面的环槽、销孔、裙部等所有结构细节，同时通过半剖面视角的渲染展示，直观呈现活塞的内部腔体结构，让观看者可以清晰理解活塞的内部构造与壁厚分布。设计过程中充分考虑活塞的实际工作场景：作为内燃机中承受燃气压力、传递动力的核心往复部件，模型的结构设计兼顾了强度与轻量化需求，头部的壁厚、销座的加强结构都做了符合工程逻辑的设计，既保证部件可以承受高温高压的工作载荷，也尽可能降低往复运动的惯性质量。整个模型的特征构建逻辑清晰，参数化的建模方式支持后续根据不同排量、不同机型的需求调整尺寸参数，可直接用于教学演示、结构原理展示、虚拟装配仿真等场景，模型的所有结构细节都经过合理性校验，不存在几何错误、破面等问题，能够完整还原真实活塞的结构特征与功能逻辑。
