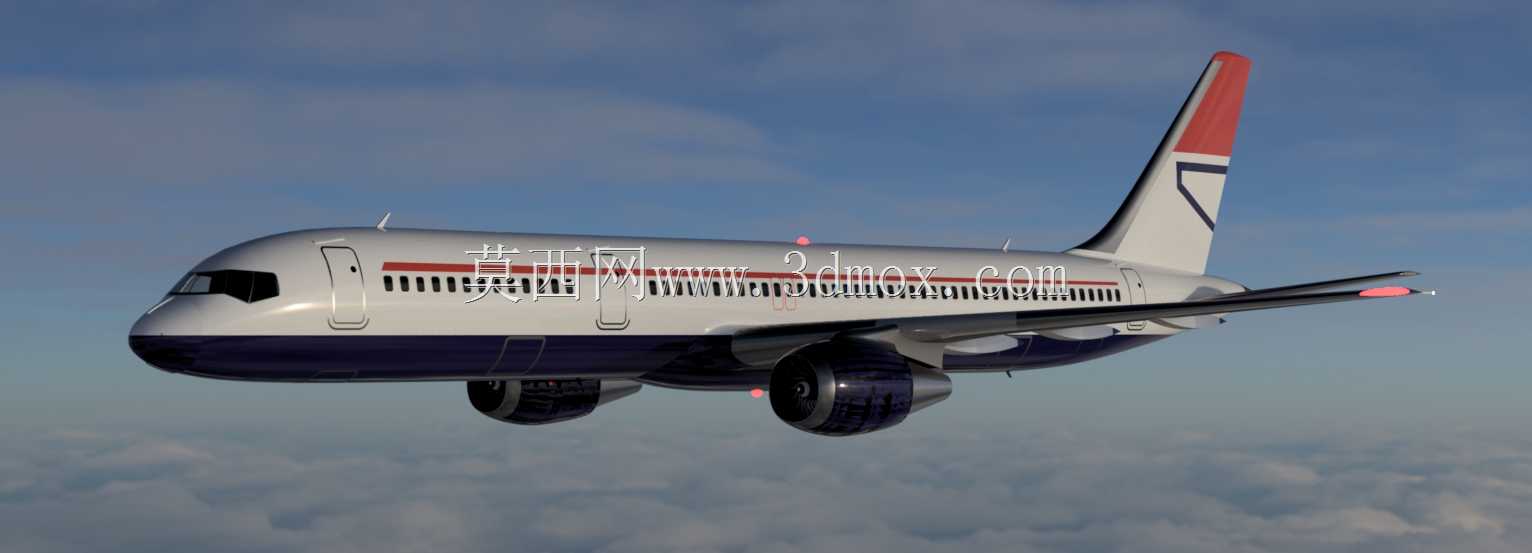

波音757窄体民航客机外观结构三维数模

　　该三维数模完整还原波音757窄体干线客机的整机外形结构，覆盖机身、机翼、尾翼、动力吊舱、起落架舱等全部外部气动与结构轮廓，可直接用于航空科普展陈的交互演示素材制作、民航类模拟实训设备的外形匹配设计、航空文创产品的结构参考，也能作为高校航空类专业飞行器外形设计课程的教学参考案例，帮助学习者理解窄体喷气式客机的气动布局逻辑与外部结构分区。从实际工程应用角度看，这类整机外观数模在民航地面保障设备的适配设计中具备较高实用价值，比如机场廊桥对接位的高度匹配校验、机身外部检修作业平台的轮廓适配、地面行李装卸设备的舱门位置对位参考，都可以依托该数模完成前期的空间干涉校验，减少现场实测的工作量，缩短地面保障工装的设计迭代周期。

　　数模构建过程中严格遵循真实机型的外形比例关系，机身截面采用符合民航窄体机设计的倒圆角类圆形截面，机身长度与翼展的比例匹配真实机型的气动布局要求，机翼后掠角、上反角均符合高亚音速喷气式客机的气动设计逻辑，尾翼部分的垂直尾翼后掠角度、水平尾翼的安装位置与翼面尺寸比例，均还原真实机型的操稳设计特征，能够准确反映整机的外部空间边界。动力吊舱部分的轮廓匹配翼下吊挂式发动机的安装位置，吊舱与机翼的连接段结构、进气道唇口轮廓、尾喷口外形均做了写实还原，能够清晰呈现翼下动力单元与机翼的相对位置关系，可用于发动机拆装模拟实训的空间位置参考，也能辅助机务维修专业学员熟悉发动机吊舱的外部结构分区。机身外部的细节结构包括客舱舷窗的排布规律、

　　前后货舱门与客舱门的位置轮廓、机翼上方应急出口的位置标识、机身蒙皮的分块逻辑均做了对应还原，能够准确呈现不同功能舱段在机身上的分布位置，在做机场应急救援演练的场景搭建时，可依托该数模快速定位各类舱门的位置，辅助演练方案的空间点位设计。起落架部分的前起落架与主起落架舱轮廓、起落架收放后的舱门闭合形态均做了准确还原，能够清晰呈现起落架舱在机身与机翼根部的占用空间，在设计起落架检修工装时，可依托该数模校验工装与舱门、周边蒙皮的干涉情况，避免工装设计出现空间匹配问题。机翼部分的前缘缝翼、后缘襟翼、副翼的分区轮廓均做了区分呈现，翼尖小翼的外形与安装角度符合真实机型的减阻设计特征，能够帮助学习者理解客机机翼增升装置的分布位置与外形特点，

　　在做机翼表面检查设备的设计时，可依托该数模规划检测设备的行走路径，匹配机翼的曲面外形变化。整个数模的外形曲面均做了连续顺滑处理，曲面之间的拼接无明显棱角断层，能够准确还原高亚音速客机的气动外形特征，在用于航空类虚拟现实场景搭建时，可直接导入渲染引擎完成材质与光影的适配，快速生成高真实感的客机展示场景，无需再做大量的曲面修补工作。需要明确的是，该数模为整机外部外观结构模型，未覆盖机身内部的框梁结构、航电系统、管路线路等内部详细设计内容，适用于所有仅需要整机外部轮廓与结构分区参考的应用场景，若需开展内部结构强度分析、系统管路布置等深度设计工作，还需补充对应的内部结构详细数模配合使用。
