诺斯罗普T-38塔龙超音速喷气教练机三维建模

　　在航空装备研发与训练体系的三维建模工作中，T-38塔龙这类双座双发喷气教练机的模型还原，核心要服务于空勤训练模拟、航空器结构教学、装备展示演示等多场景的实际需求，建模过程需要完全贴合真机的工程逻辑，不能仅做外观层面的曲面堆砌。从实际用途来看，该机型作为超声速教练平台，核心承担飞行学员的高级驾驶技能训练、战术机动动作入门、双发喷气机型操作适配等任务，同时也承担部分特技飞行表演、试验机伴飞等任务，建模时需要充分考虑不同应用场景下的结构展示需求，比如座舱区域的双座布局、操纵机构的位置关系，都要和真机的人机工程设计完全匹配，不能出现位置偏差影响教学演示的准确性。

　　从功能特性对应的建模逻辑来看，T-38采用小展弦比悬臂式下单翼布局，单垂尾+全动平尾的气动设计，机身采用半硬壳式全金属结构，建模时需要先梳理清楚机身的气动外形控制线：机头段的尖锐圆锥造型适配高速飞行的减阻需求，从雷达罩后端开始的机身截面逐步过渡到椭圆截面，到座舱段为了容纳串列双座，机身宽度小幅抬升，座舱盖采用整体式风挡+分段式座舱盖设计，前后座的高度差要保证后座教官的前向视野，这个尺寸关系是建模时的核心控制点，一旦高度差设置不合理，就会偏离真机的实际视野设计逻辑。进气道设置在机身两侧翼根位置，采用半圆形进气口设计，建模时要还原进气道和机身的融合过渡曲面，不能出现生硬的拼接棱角，同时要预留出发动机舱的内部结构空间，双发并列布置在后机身，尾喷口的截面尺寸、和机身尾部的收缩角度，都要和真机的动力舱安装边界匹配，保证后续如果做动力系统拆解演示时，结构位置能够完全对应。

　　起落架部分采用前三点式布局，前起落架为单轮结构，布置在座舱下方的机身轴线位置，收放方向为向前收入机头舱，主起落架为单轮结构，布置在机翼根部的机身两侧，收放时向内收入机身舱室，建模时要准确还原起落架的支柱长度、轮距参数、收放转动的铰接点位置，保证起落架收放状态的运动仿真能够符合真实的机械逻辑，轮胎的尺寸、刹车机构的外形也要和真机的起落架配置一致，不能随意简化关键的铰接结构。尾翼部分的单垂尾后掠角度、方向舵的分割线位置，全动平尾的安装角、转轴位置，都要严格对照真机的气动外形参数，平尾和机身的连接整流段要做顺滑的曲面过渡，还原高速飞行器的气动修形设计特点。

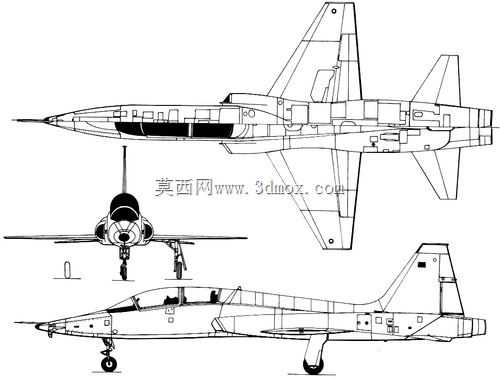

　　从安装边界和尺寸适配的角度来看，建模时需要严格控制整机的外形尺寸比例，机长、翼展、机高的比例关系要完全符合真机参数，机翼的后掠角、相对厚度、翼型曲线，都要按照超声速教练机的翼型设计逻辑还原，机翼上的副翼、襟翼的分割位置，操纵面的偏转角度范围，都要预留出运动仿真的结构余量，方便后续做飞行动效演示时直接调用。机身表面的细节处理上，要还原必要的维护口盖轮廓、空速管安装位置、天线布局，但是不需要过度堆砌无关的表面细节，保证模型既能满足结构展示的精度要求，又能适配实时渲染、仿真模拟等不同场景的使用需求。串列双座的座舱内部，要还原弹射座椅的安装位置、仪表板的大致布局、操纵杆和油门杆的位置关系，保证座舱演示时能够体现出教练机前后座的操作功能区分，前座为学员操作位，后座为教官操作位，两套操纵机构的联动关系在建模时要做好结构层级的划分，方便后续做交互演示时实现对应的操作逻辑。

　　在建模的曲面构建思路上，优先采用整体曲面分块的方式，先搭建机身的主控制线架，从机头到机尾拉出至少7个控制截面，调整每个截面的控制点位置保证曲面顺滑，再依次拼接机翼、尾翼、进气道等附属结构，所有曲面的拼接处都要做G2连续处理，避免出现曲面棱角破坏气动外形的还原度，起落架、座舱盖等活动部件要单独做组件分组，设置好独立的坐标系原点，方便后续做装配动画、运动仿真时直接调整部件姿态，不需要重新拆分模型。对于航空教学场景的使用需求，模型的结构层级要按照真机的系统划分来设置，比如机身结构组、动力系统组、起落架组、操纵面组、座舱组，方便教学时单独隐藏或显示对应系统，展示内部的结构布局关系；对于训练模拟场景的使用需求，模型的面数要做合理优化，在保证外形精度的前提下控制整体面数，适配实时仿真引擎的运行要求，避免面数过高导致运行卡顿。

　　整体建模过程始终围绕真机的工程设计逻辑展开，所有外形特征、结构位置都要符合T-38作为超声速喷气教练机的实际设计特点，不能为了视觉效果随意修改气动布局、结构比例，保证模型既具备足够的外形还原度，又能满足不同行业场景下的实际使用需求，为航空教学、训练模拟、装备展示等工作提供准确的三维数字载体。
