无卷曲直角管道加工工装夹具结构

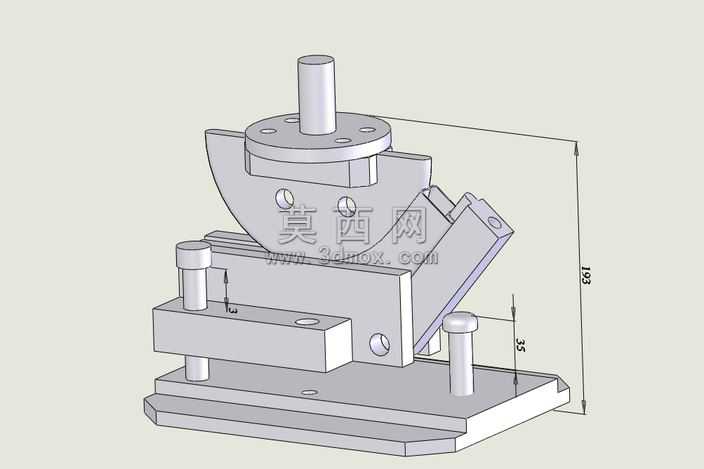

本模型为针对直角管道无卷曲加工需求设计的专用工装结构，采用三维参数化建模完成整体装配设计，建模过程中严格遵循机械加工工装的设计规范，对各零部件的配合公差、装配关系进行了完整定义。整体结构采用分层式布局，底部为带定位孔的安装基座，通过四根导向立柱连接中部的工件承托平台，承托平台设置有与管道外径匹配的定位槽，可实现待加工直角管道的快速装夹定位，避免加工过程中工件移位。上部为摆动式压合机构，采用扇形回转结构作为压合主体，中心设置竖向压装导柱，可沿垂直方向进给施压，扇形结构的弧形回转面可适配直角管道的弯折角度，在压合或弯折加工过程中保证管道弯折处受力均匀，从结构设计根源避免管道直角加工位置出现管壁卷曲、褶皱、变形等质量缺陷。模型渲染阶段采用金属哑光材质模拟实际工装的钢材加工质感，对导向柱、定位销等运动配合部件做了金属光泽区分，清晰展示各部件的运动逻辑与装配关系。设计思路上优先考虑工装的装夹便捷性与加工稳定性，所有定位部件均采用快拆式结构设计，可适配一定尺寸范围内的直角管道加工需求，无需更换整套工装即可完成不同规格工件的装夹，有效提升加工效率、降低工装制造成本。各连接位置均采用标准紧固件连接，符合通用机械装配的工艺要求，可直接用于实际工装的加工制造参考，也可作为管道加工类工装设计的参考案例，帮助设计人员快速理解无卷曲直角管道加工的定位与压合逻辑，缩短同类工装的设计开发周期。
