汽车长梁部件检测工装夹具设计

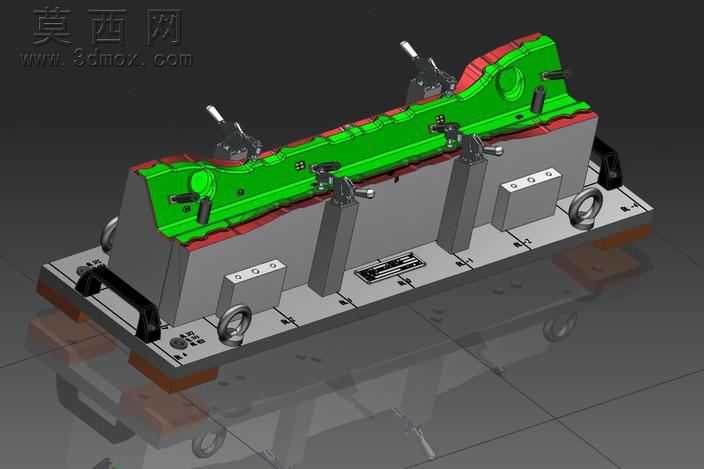

本模型为汽车长条形结构零部件的专用检测夹具，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循检测工装的定位基准原则，先完成夹具底座基体的建模，底座采用厚重的铸铁材质预设，保证整体工装的结构刚性，避免检测过程中出现形变影响检测精度。底座上按照待检测工件的外形轮廓，依次布置了多组等高支撑立柱，支撑立柱的顶面与工件的型面完全贴合，保证工件放置时的Z向定位精度，支撑立柱与底座之间采用定位销加螺栓紧固的连接方式，确保长期使用不会出现位置偏移。在工件的关键定位点位处，布置了多组快速夹钳，夹钳的压头位置做了仿形设计，压合时不会损伤工件表面，同时提供足够的压紧力，避免检测过程中工件出现窜动。底座上还集成了多组检测基准块，基准块的平面经过高精度研磨处理，作为检测时的尺寸参考基准，同时在底座的边角位置设置了起吊吊环与搬运把手，方便工装的转运与工位调整。建模过程中对所有活动部件做了干涉检查，确保夹钳开合过程中不会与工件、支撑结构发生碰撞，材质渲染阶段，将待检测工件设置为亮绿色金属漆面材质，夹具体底座设置为灰色铸铁材质，夹钳手柄设置为黑色防滑橡胶材质，基准块设置为金属亮面材质，通过不同材质的区分清晰展现夹具的各部分结构。整体设计思路围绕快速装夹、高精度定位、操作便捷性展开，适配汽车零部件生产线上的工序间检测需求，能够快速完成工件的装夹定位，为工件的形位公差、轮廓尺寸检测提供稳定的装夹基础，减少装夹辅助时间，提升检测工序的作业效率，同时夹具的模块化设计也方便后续根据工件的改型做对应调整，降低工装迭代的成本。
