多规格钻头收纳套头工装结构

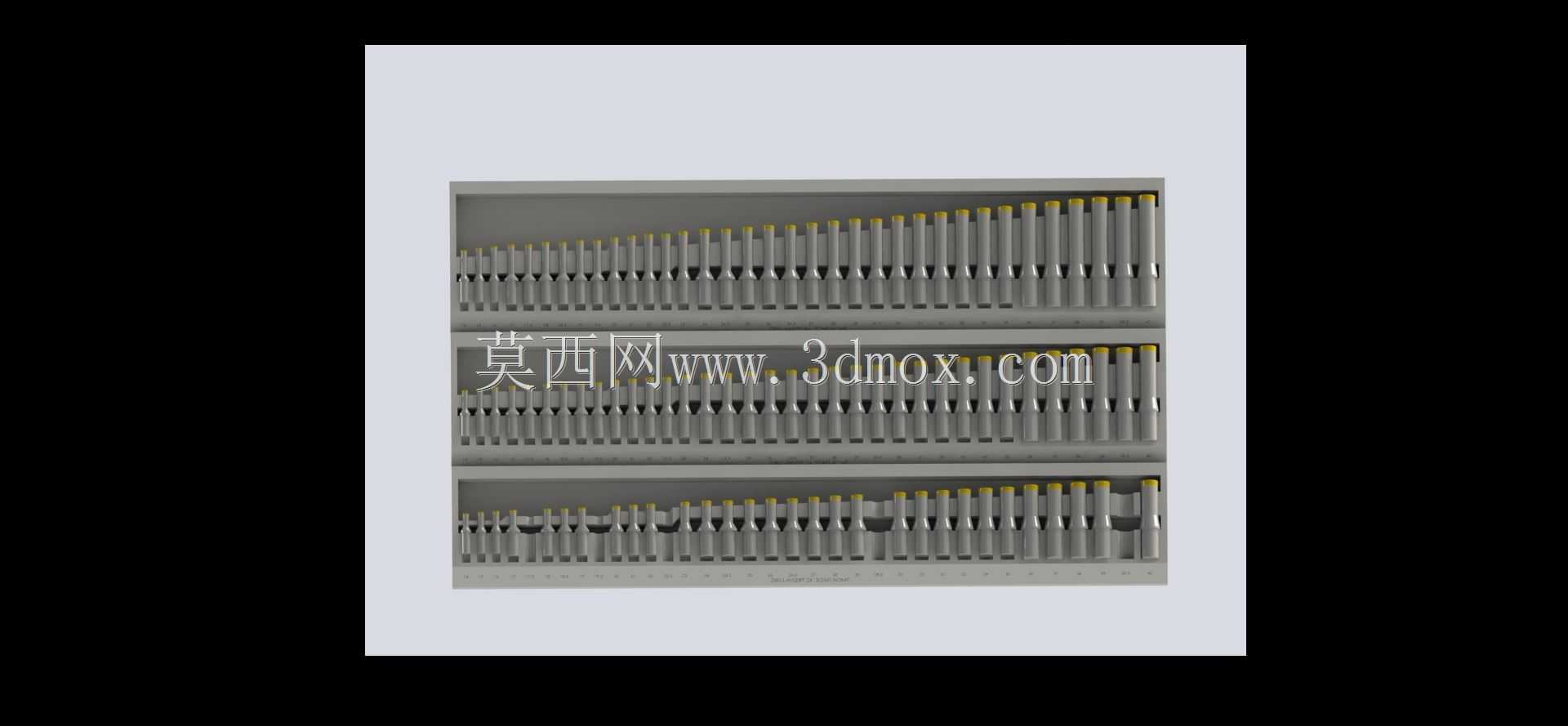

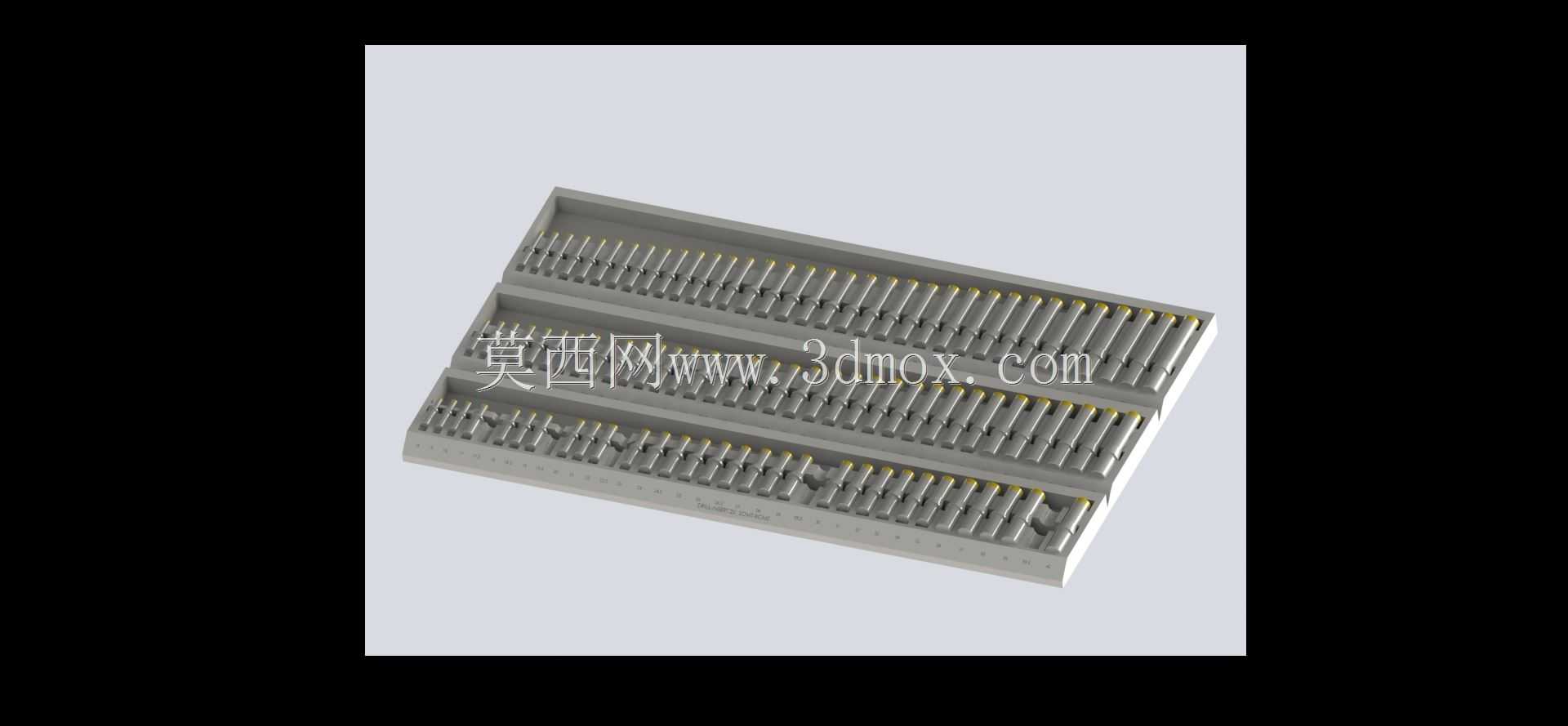

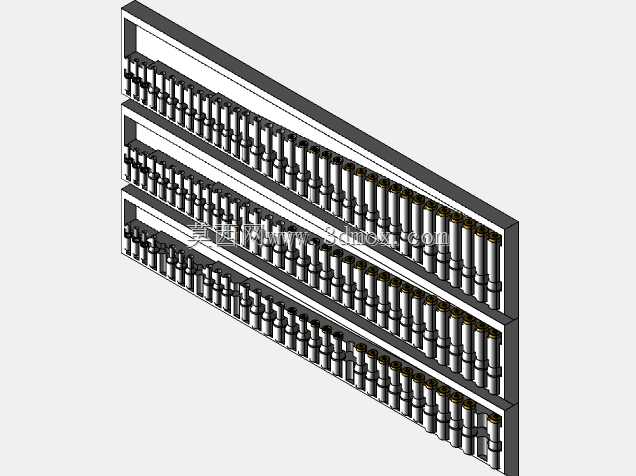

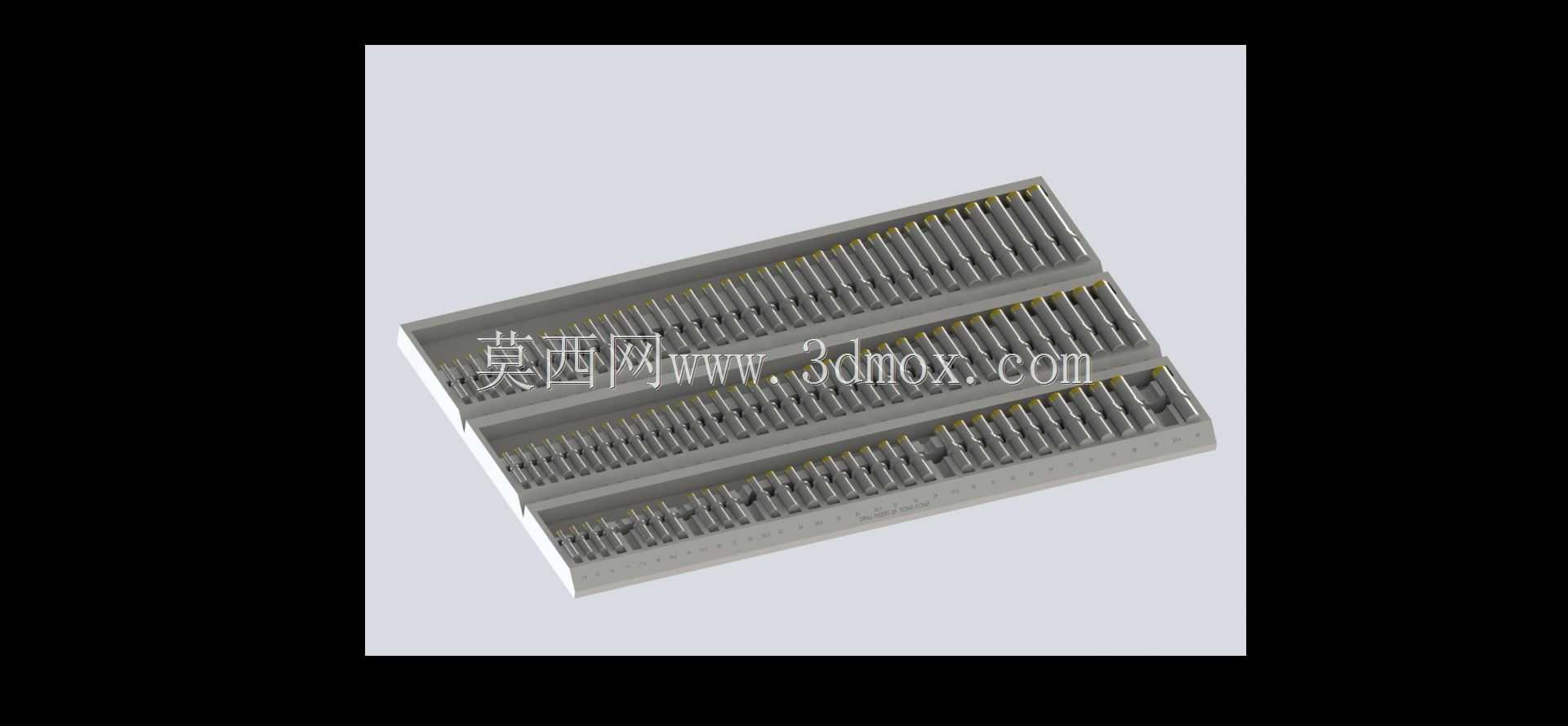

　　在机械加工车间的钻削工位、钳工装配工位以及数控加工中心的刀具预调区域，零散的直柄钻头如果随意堆放在工具柜抽屉内，不仅会因为相互磕碰造成切削刃崩损，还会在换刀时耗费大量时间翻找对应规格，钻头套头正是为解决这类现场管理痛点设计的工位配套工装。这套钻头套头采用三排平行排布的槽位结构，每排槽位对应不同直径区间的直柄钻头，槽体内侧做了适配钻头柄部的圆弧过渡，不会刮伤钻头的柄部定位面，每个槽位末端预留了1.5mm的深度余量，避免钻头尖端直接接触套头底部造成刃口损伤。从结构设计逻辑来看，套头的整体框架采用一体式矩形基座，基座底部做了3mm厚度的防滑凸边，放置在工作台面时不会因为取放钻头的作用力发生滑移，三排槽位的高度做了阶梯式差级设计，

　　后排槽位比前排高出8mm，即便是直径最小的微型钻头放置在后排，操作人员站在工位前也能清晰看到每支钻头的柄部标识，不用弯腰逐个翻找。槽位的排布间距经过实际工位验证，相邻槽位中心距保持在12mm，取放钻头时手指不会碰到相邻的刀具，即便佩戴劳保手套操作也能顺畅完成取放动作，不会出现卡滞。从安装边界来看，这套套头的整体外轮廓尺寸适配常规工具柜的抽屉内宽，既可以直接放置在钻床旁边的辅助工作台面上作为临时工位收纳，也可以嵌入工具柜的定制隔板内作为固定存储单元，基座侧面预留了两个M4的螺纹安装孔，需要固定在移动工具车上时，可以通过沉头螺钉直接锁紧，不会在工具车移动过程中发生窜动导致钻头散落。在实际应用场景中，

　　这类钻头套头除了用于生产现场的钻头日常收纳，还可以配套刀具配送车使用，由刀具管理员将刃磨完成的不同规格钻头预先放入对应槽位，直接配送至各个加工工位，减少操作人员往返刀具室的时间，同时也能避免钻头在转运过程中因为混放造成的精度损失。套头的槽位内部做了细微的防滑纹理，钻头放入后即便套头出现小角度倾斜，钻头也不会从槽位内滑落，每个槽位的入口处做了0.5mm的倒角导向，钻头放入时不需要刻意对准，顺着倒角就能滑入槽位底部，操作容错率很高。不同于普通的塑料钻头盒，这套套头的结构强度更高，即便承受15kg的均匀压力也不会出现槽位变形，适合在加工现场的复杂工况下长期使用，三排槽位的容量设计刚好覆盖从0.5mm到6mm的常规直柄钻头规格，

　　能够满足普通钻削工位90%以上的日常刀具使用需求，不需要额外搭配其他收纳装置。在设计过程中，槽位的直径公差控制在+0.1mm范围内，既不会因为间隙过小导致钻头卡滞在槽内，也不会因为间隙过大造成钻头在槽位内晃动倾斜，套头的整体边角都做了R2的圆角处理，避免操作人员取放刀具时被尖锐边角划伤，基座底部的四个角做了1mm高度的脚垫位，放置在台面上时不会和台面形成完全密封，挪动时不会因为负压吸附造成抬取费力。
