700mm行程中型负载三节式抽屉滑轨

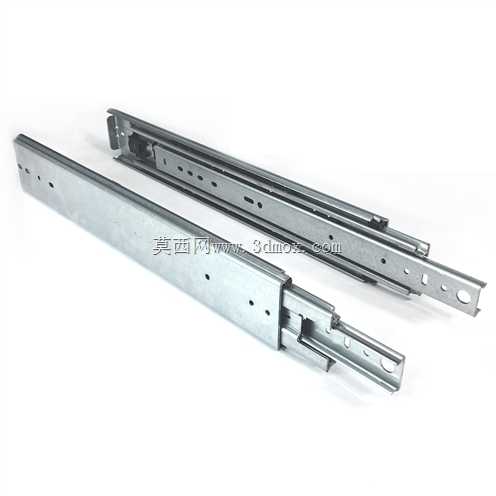

　　这款三节式伸缩滑轨，主要面向中型承重需求的柜体抽拉结构设计，常见应用场景覆盖工业设备控制柜内抽屉、工具柜重型储物抽斗、商用厨电置物抽拉层、实验室设备储物舱等需要平稳抽拉承载的结构部位。区别于轻型滑轨的薄型片体结构，该款滑轨采用冷轧钢板辊压成型的三节嵌套结构，完全拉出状态下总行程可达700mm，闭合状态下整体长度匹配常规深度柜体的安装需求，单组滑轨额定承载可满足日常中型储物的承重要求，不会出现抽拉下垂、卡顿变形的问题。从结构设计逻辑来看，三节嵌套的走珠轨道结构，在内外轨与中轨的接触面上布置了均匀排列的钢珠保持架，抽拉过程中钢珠沿轨道滚道滚动，将滑动摩擦转化为滚动摩擦，大幅降低抽拉阻力，即使抽屉内放置较重的工装工具、检测配件、物料备件，

　　也能实现单手平稳抽拉，不会出现卡滞、晃动感。滑轨的安装面预留了标准的沉头安装孔位，孔位间距符合通用五金安装的模数要求，既可以采用侧面螺丝固定的正装方式，也能适配部分特殊柜体的底面安装需求，安装边界上，单支滑轨的截面宽度、厚度都符合行业通用的替换尺寸，不需要对原有柜体的安装位做二次改孔加工，就能直接替换同规格的老旧损坏滑轨，降低设备维护的改造成本。在功能特性上，滑轨的中轨与内轨设置了限位挡点，完全拉出时不会出现内轨脱出外轨的情况，避免抽屉拉拽过度掉落引发安全问题；闭合状态下轨道的嵌套间隙控制在极小范围内，抽拉全程的径向晃动量控制在合理区间，即使是放置精密检测配件、易碎工装的抽屉，也不会因为抽拉晃动造成内部物件磕碰。

　　设计过程中针对轨道的受力变形做了针对性的结构加强，外轨的安装边做了翻边强化处理，承重状态下安装边不会因为长期受力出现弯折变形，滚道的截面形状经过反复校核，钢珠与滚道的接触应力控制在材料许用应力范围内，长期反复抽拉不会出现滚道凹陷、磨损起坑的问题，保证长期使用的顺畅度。从实际选型适配的角度来说，700mm的拉出行程可以让抽屉内部的储物空间完全暴露在操作视野内，不会出现抽屉深处物件需要探身掏取的情况，不管是工具柜内放置常用工装夹具，还是设备控制柜内放置备用电气元件、维修工具，都能实现取放物件的无障碍操作。滑轨的表面采用镀锌钝化处理，具备基础的防锈抗腐蚀能力，在普通车间、商用厨房、实验室等常规环境下长期使用不会出现表面锈蚀、

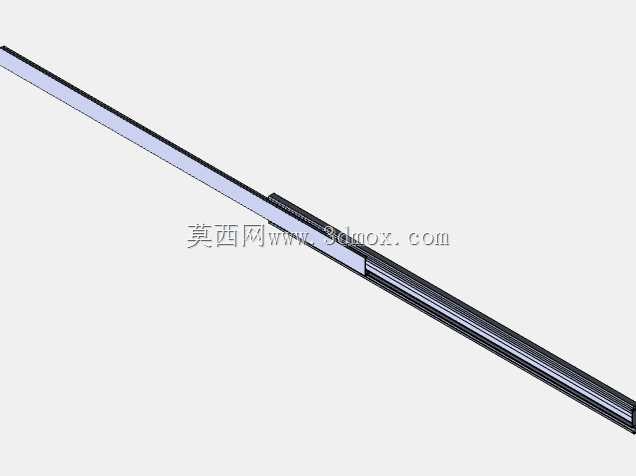

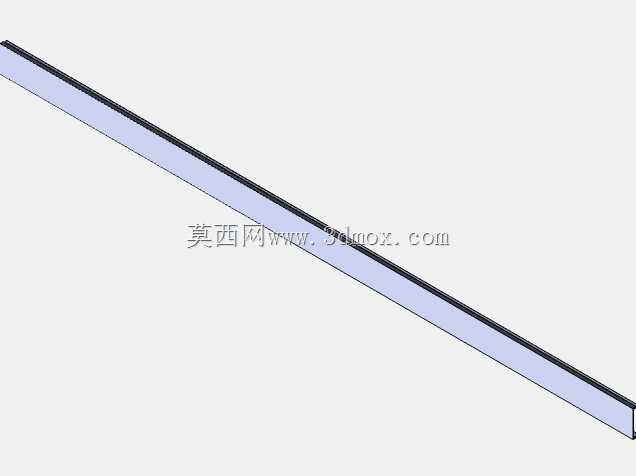

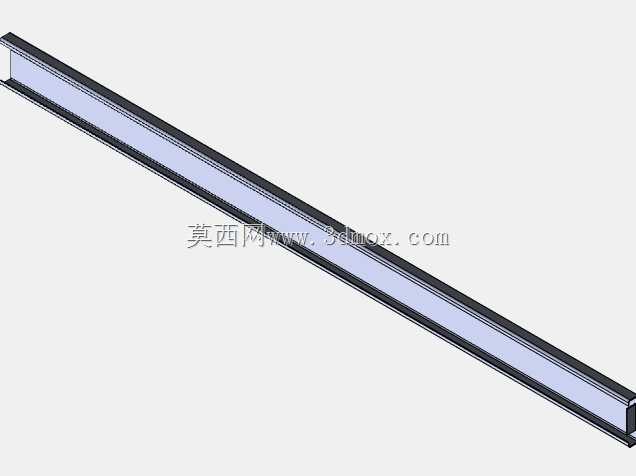

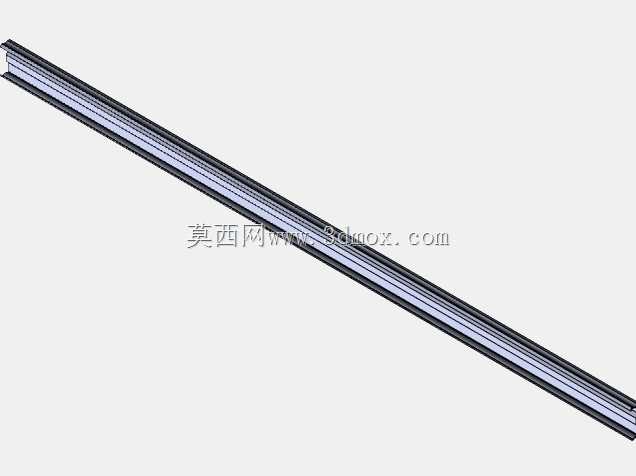

　　镀层脱落的问题，如果是在高湿度、有腐蚀介质的特殊场景使用，也可以在该结构基础上更换不锈钢材质做同结构替换，安装尺寸完全兼容。在三维建模过程中，完整还原了滑轨的每一节嵌套结构、钢珠保持架的位置、安装孔位的精确尺寸、限位挡点的结构细节，不管是做柜体整体结构的干涉检查，还是做抽拉运动的仿真模拟，都能直接调用模型完成装配验证，不需要再对滑轨模型做二次简化或者尺寸修正，能有效缩短结构设计阶段的建模周期，提前排查安装干涉、行程不足等设计问题。
