双层料箱周转辊道输送线结构设计

　　这套辊道输送结构主要面向车间内小件物料的跨工位周转场景，常见于电子组装、汽配分装、电商仓储拣选等需要频繁周转塑料周转箱的作业环节，区别于重型动力辊道，该结构采用无动力辊道搭配倾斜滑道的设计思路，依靠物料自身重力实现滑移输送，无需额外配置驱动电机、传动链条等动力组件，能大幅降低设备的制造成本与后期维护工作量。

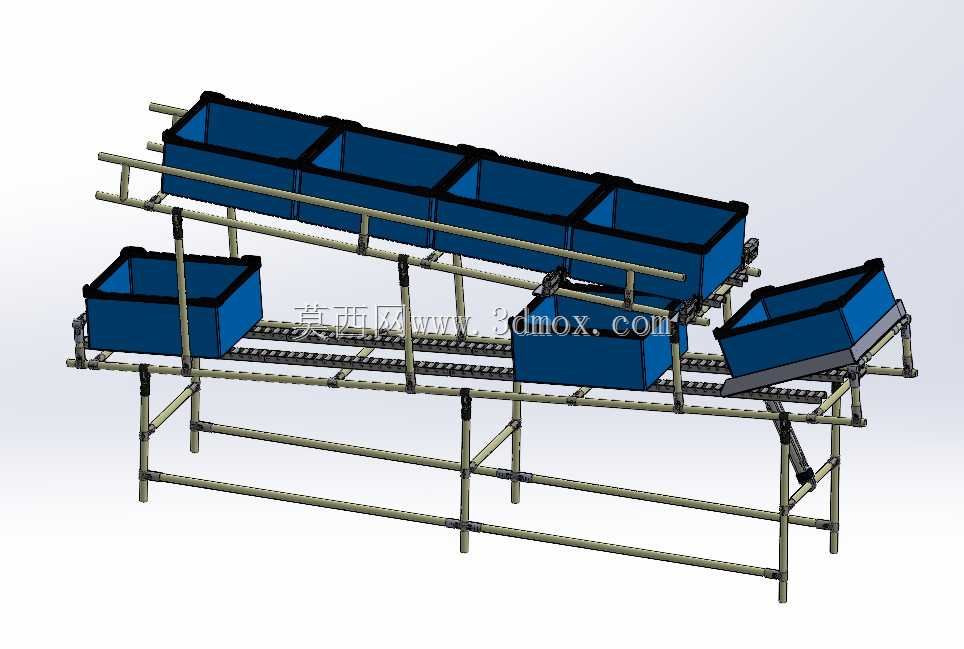

　　从结构布局来看，设备采用上下双层的辊道排布设计，上层辊道设置固定倾斜角度，可承载装满物料的周转箱从上游工位自动滑向下游取料工位，下层辊道则用于空箱的反向回流，作业人员在下游工位取完物料后，可直接将空周转箱放置在下层回流辊道上，空箱依靠倾斜滑道自动滑回上游上料工位，形成完整的物料周转闭环，无需作业人员往返搬运空箱，能有效减少工位间的无效走动时间，提升单线作业效率。

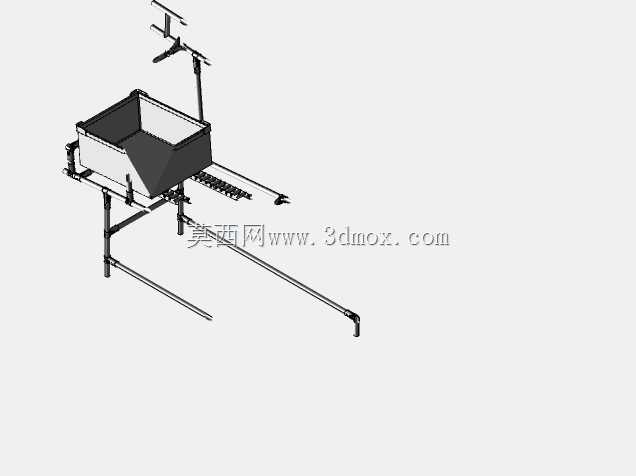

　　机架部分采用精益管搭配标准连接件的组合结构，这类结构的优势在于安装调整灵活，可根据现场实际的工位高度、场地边界尺寸快速调整机架的整体高度与辊道倾斜角度，无需复杂的焊接加工，后期如果产线布局调整，也可快速拆解重组，减少结构件的浪费。辊道部分采用标准直径的镀锌无动力辊筒，辊筒之间的间距根据常用周转箱的底部尺寸设定，确保周转箱在滑移过程中不会出现卡滞、倾斜掉落的问题，辊筒两端采用标准轴承座固定，转动阻力小，满载状态下的周转箱也能顺畅滑移。

　　在上下层辊道的末端位置，都设置了简易的挡停结构，避免周转箱滑出辊道掉落，其中下层回流辊道的末端还设置了倾斜导向段，可将回流的空箱平稳导向至上游上料工位的取放位置，无需额外设置阻挡定位机构。设备的整体安装边界可根据现场需求调整，常规配置下的宽度适配主流的400mm、600mm宽度标准塑料周转箱，长度可根据工位间距灵活拼接辊道段，整体高度适配常规站立作业的工位高度，作业人员无需弯腰或抬手即可完成取放箱操作，符合人机工程学设计要求。

　　从实际使用的角度来看，这类无动力双层辊道输送结构不需要接入电源气源，安装时仅需调整好整体水平与辊道倾斜角度即可投入使用，日常维护仅需定期检查辊筒的转动灵活性，对转动不畅的辊筒补充润滑或更换即可，运维成本极低。在产线布局时，可多段拼接组成长距离的周转输送线，也可单段使用作为两个相邻工位间的物料传递机构，适配不同规模的作业场景。设计过程中需要重点核算辊道的倾斜角度，角度过小会导致周转箱滑移不畅出现卡滞，角度过大则会导致周转箱滑移速度过快，撞击末端挡停结构产生噪音甚至出现物料倾洒的问题，同时需要根据满载周转箱的重量核算精益管机架的承载能力，在机架的受力集中位置加装斜向支撑，避免长期使用后机架出现变形下沉，影响辊道的平面度与输送顺畅度。另外辊筒的排布密度也需要根据周转箱的底部刚度调整，对于底部偏软的薄壁周转箱，需要适当缩小辊筒间距，避免周转箱底部凹陷卡在辊筒间隙之间。
