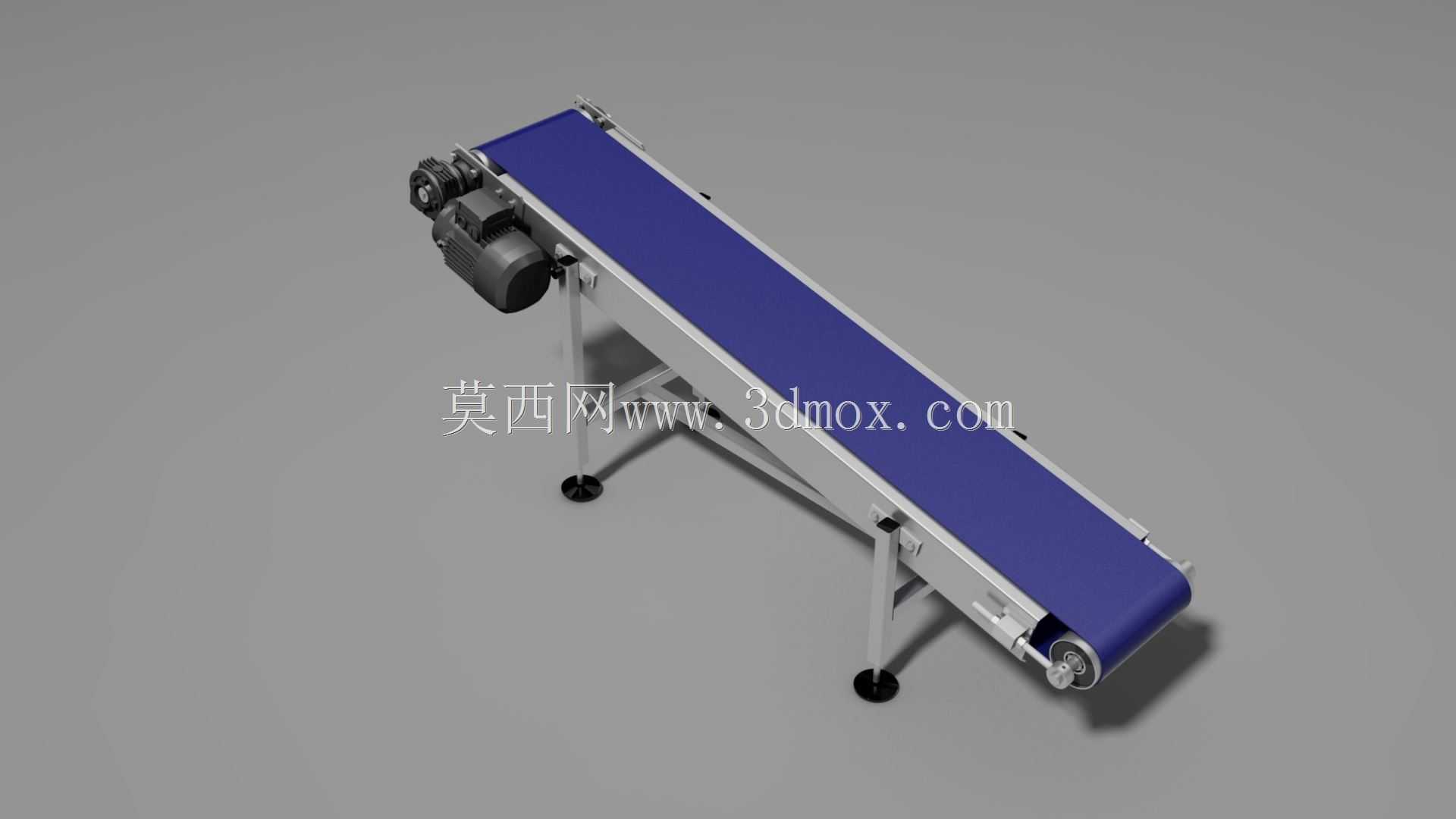

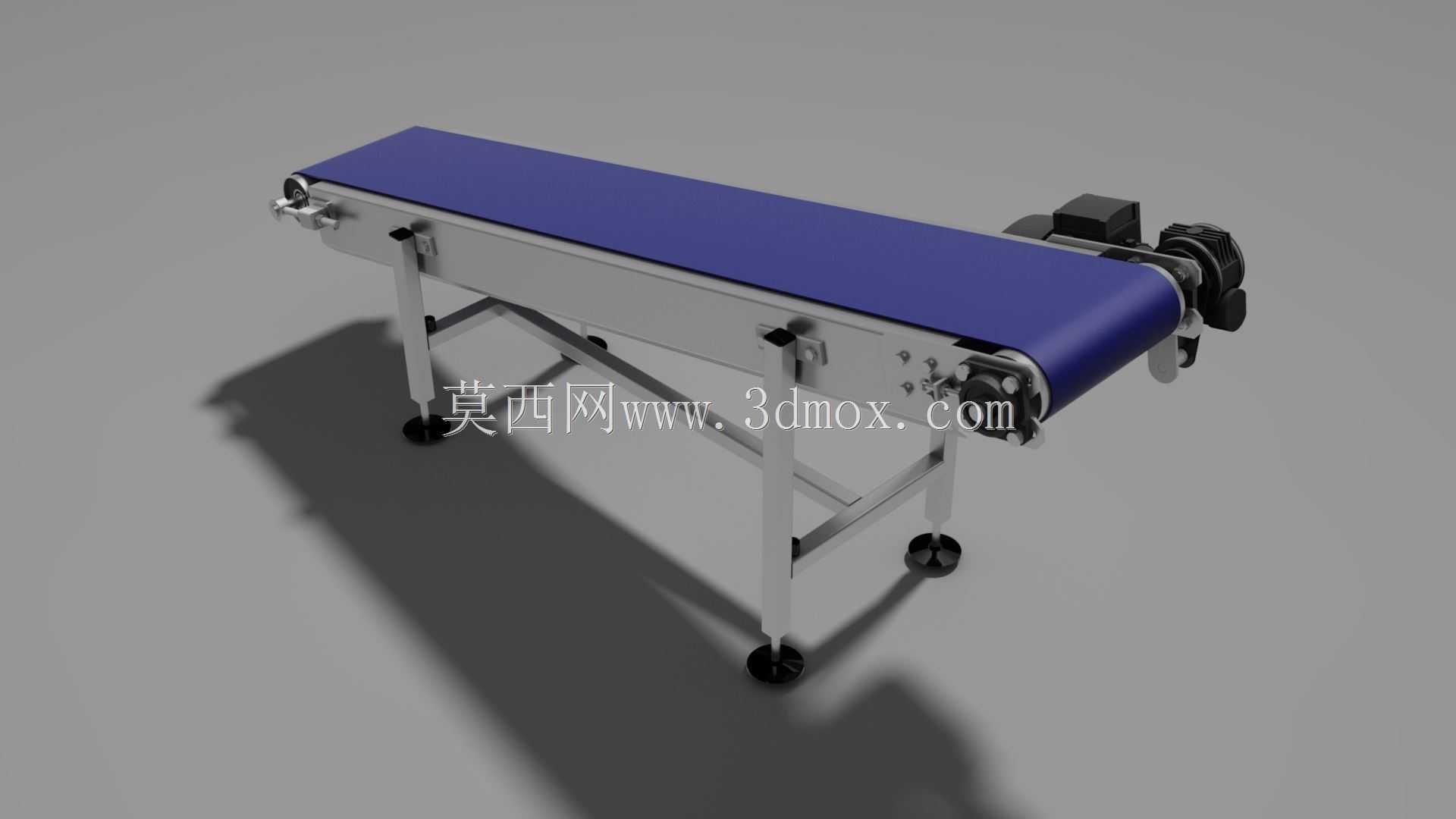

倾斜爬坡带式物料输送整机结构

　　这套倾斜带式输送结构主要面向车间内存在高度差的连续转运场景，常见于包装线末端将成品箱从地面工位送至分拣平台，也可布置在注塑、食品、五金加工区域，把散件、托盘或袋装料从低位设备出料口抬升到高位料仓。整机按固定倾角布置，输送带沿倾斜方向循环运行，依靠带面与物料之间的摩擦承托工件，避免人工反复搬运造成节拍中断。

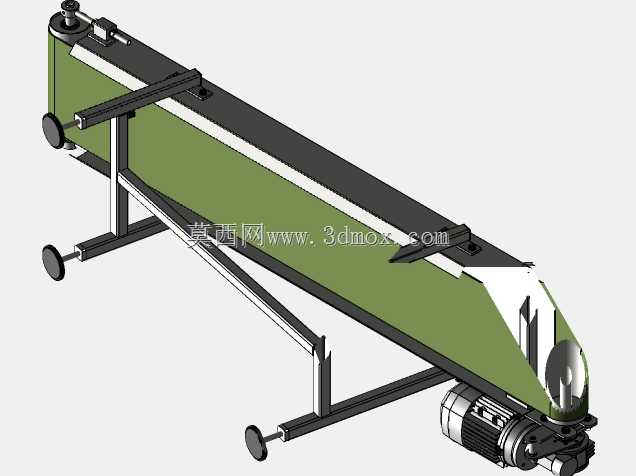

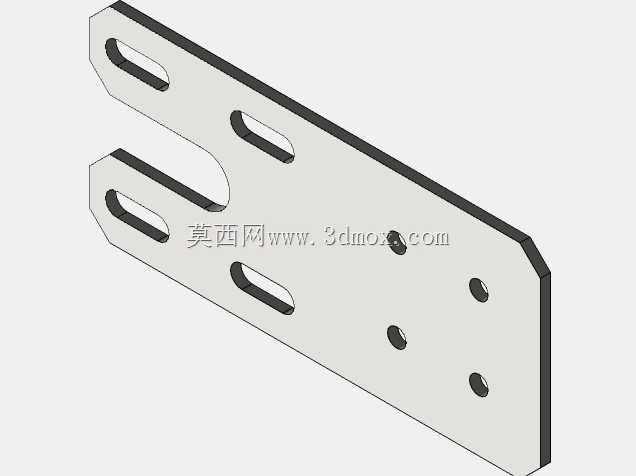

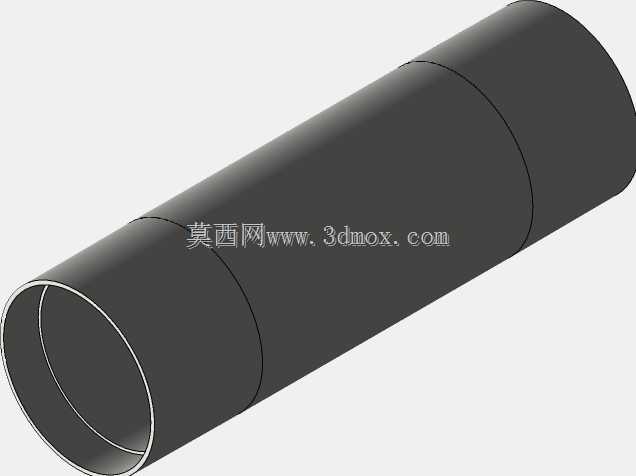

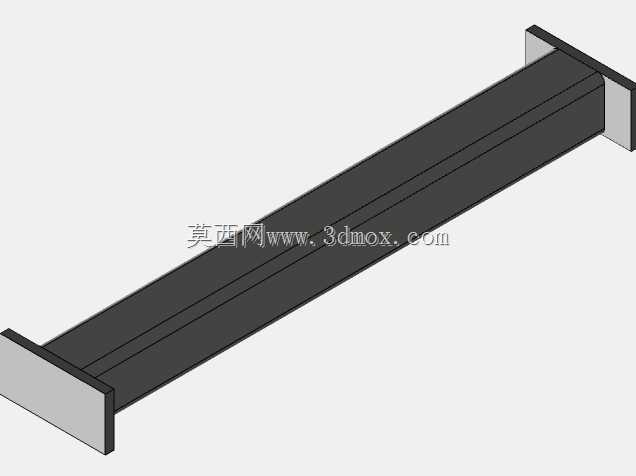

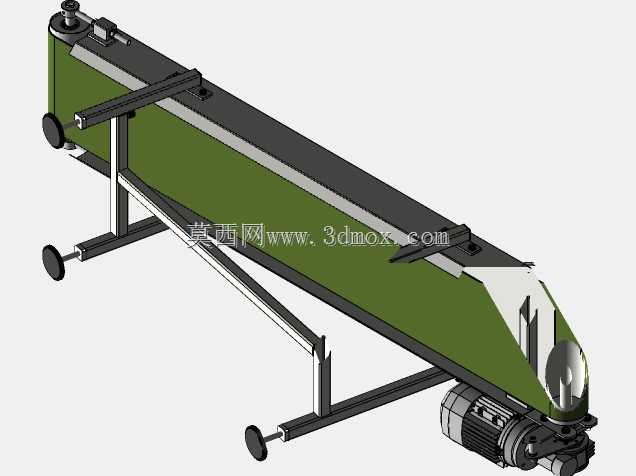

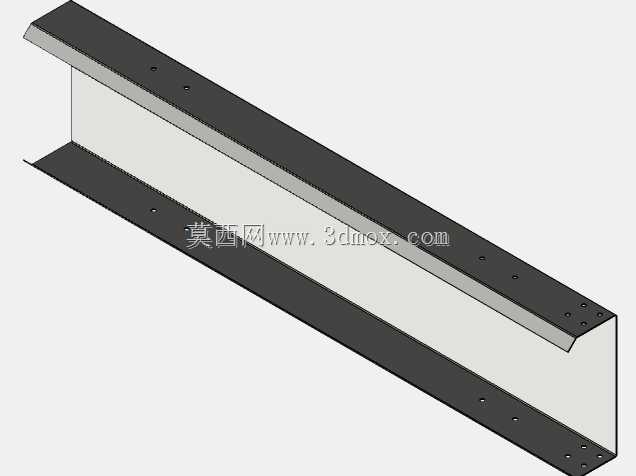

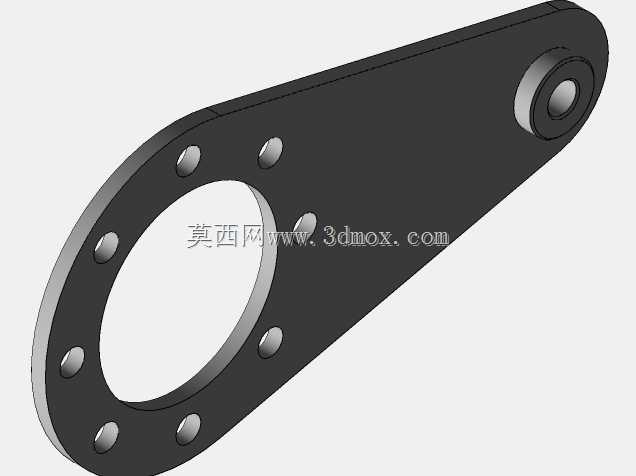

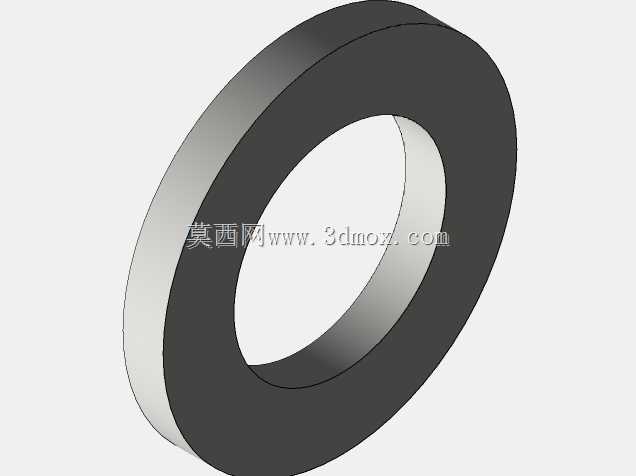

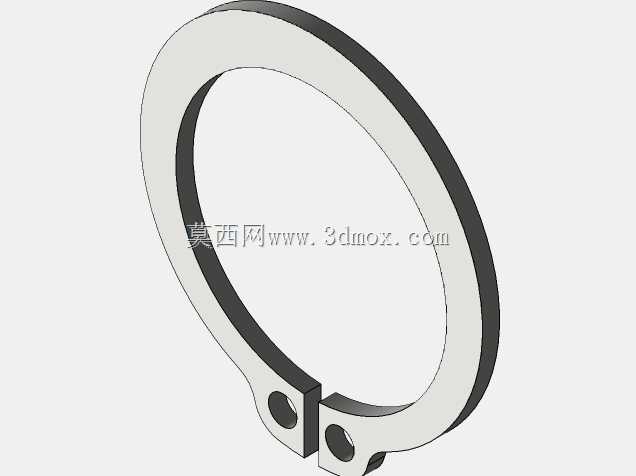

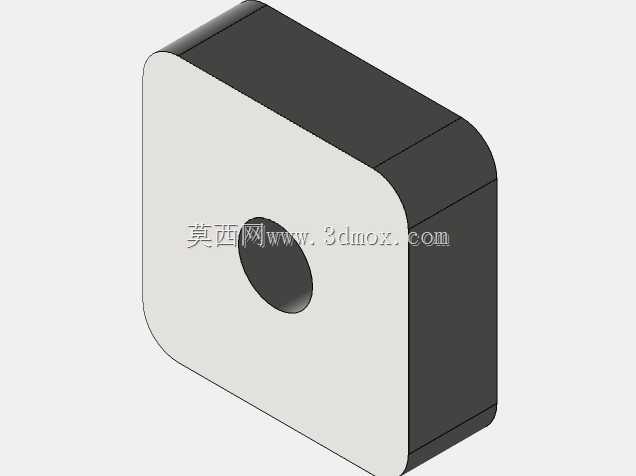

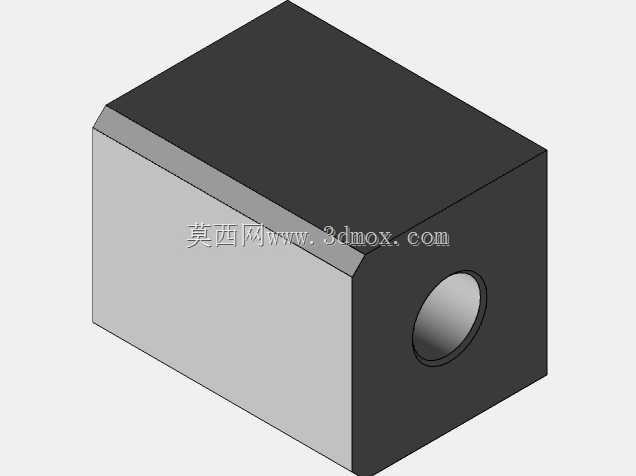

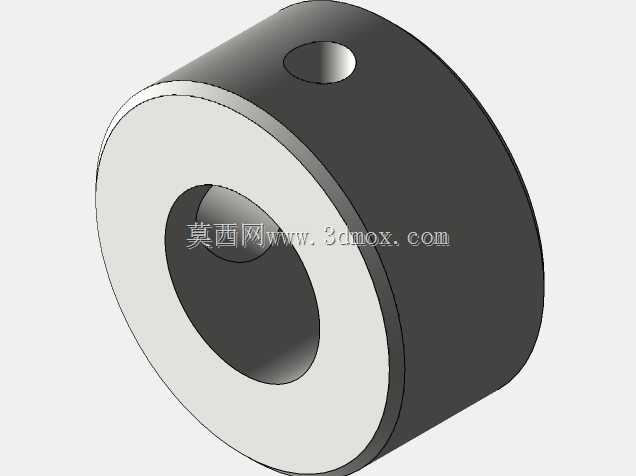

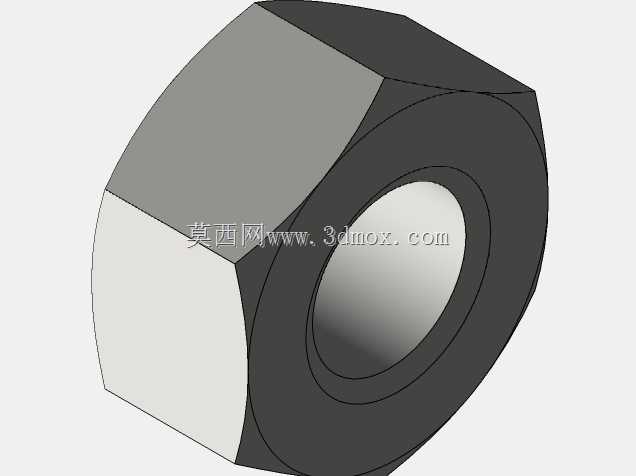

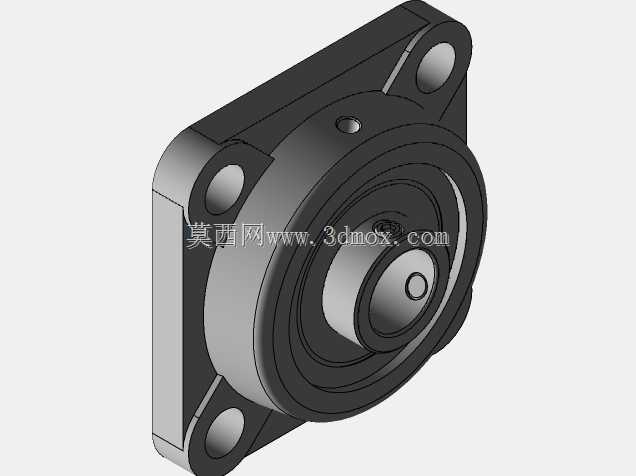

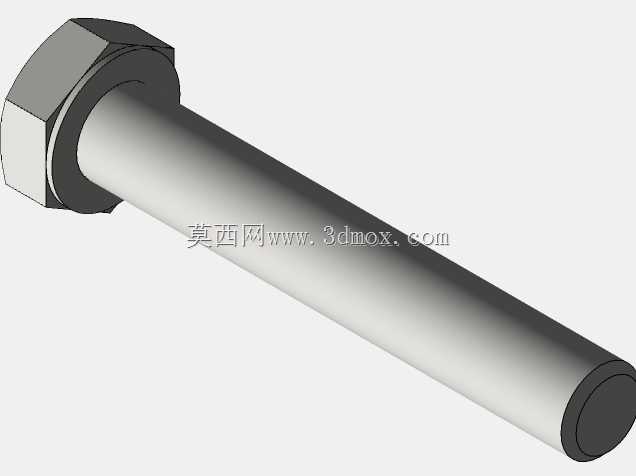

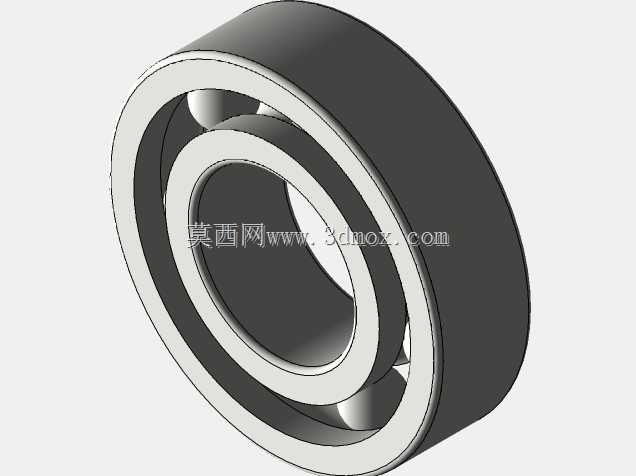

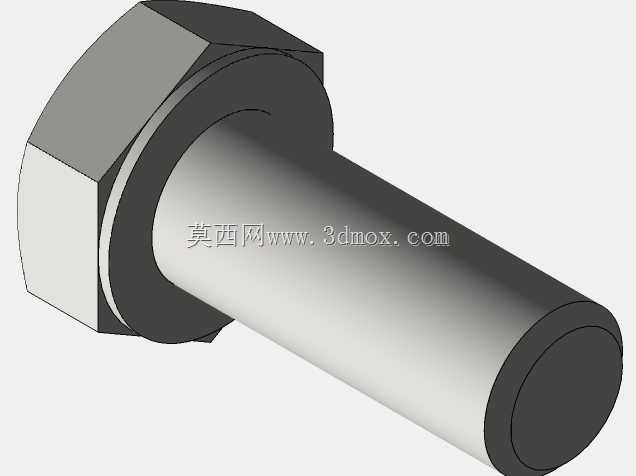

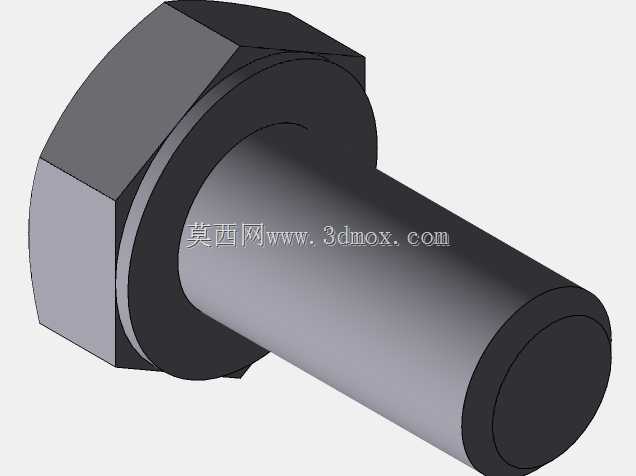

　　从结构组成看，模型包含头尾滚筒、中间托辊组、侧板机架、驱动安装位、张紧调节部、支撑腿及护边。头部滚筒位于较高端，承担改向与卸料导向；尾部滚筒设在低位受料段，配合螺杆张紧结构调整皮带松紧，补偿带体长期运行后的伸长。中间段托辊按承载段和回程段分开布置，承载托辊控制带面下垂量，回程托辊承托下分支，使皮带在倾斜跨度内保持稳定轨迹。

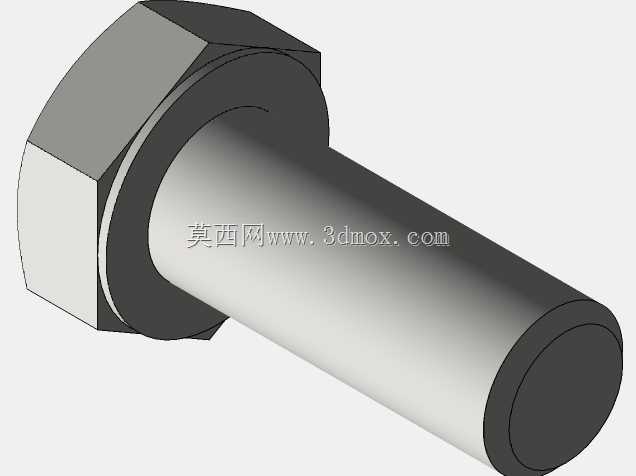

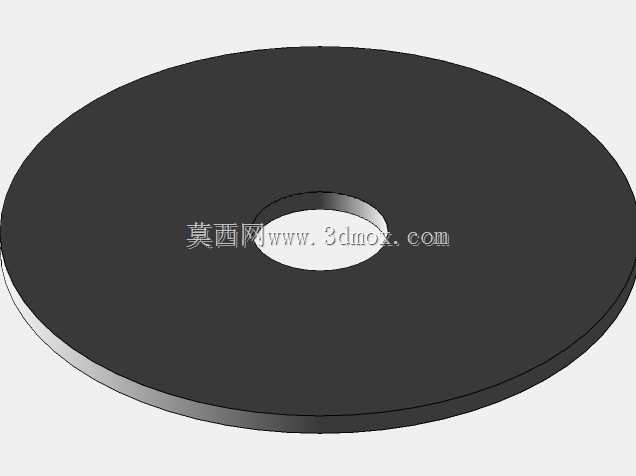

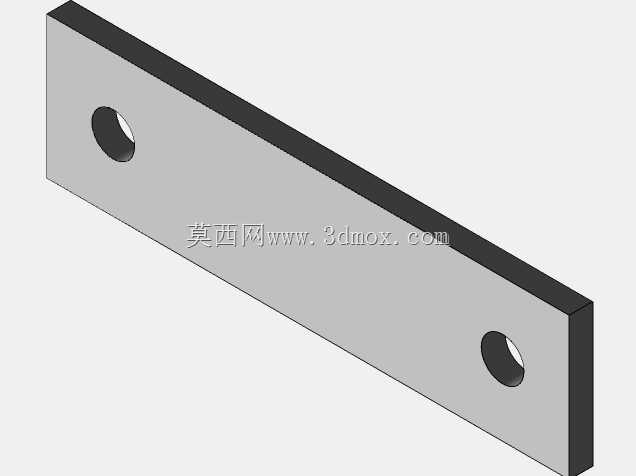

　　设计时首先要确定输送倾角与物料特性的匹配关系。倾角过小会增加占地长度，过大则容易出现物料下滑，因此对箱件、袋装料和带挡边需求的散料要分别校核摩擦角。带面宽度需按最大物料外形预留侧向余量，机架两侧护边高度则要防止物料在爬坡过程中偏摆掉落。支腿不是简单等距排布，而是结合头部卸料高度、尾部受料高度和现场地脚位置形成阶梯支撑，靠近驱动端的支架承担较大载荷，连接部位需保留螺栓调节空间。

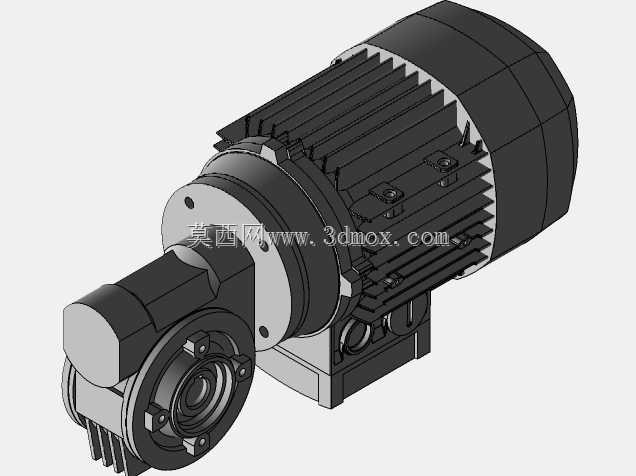

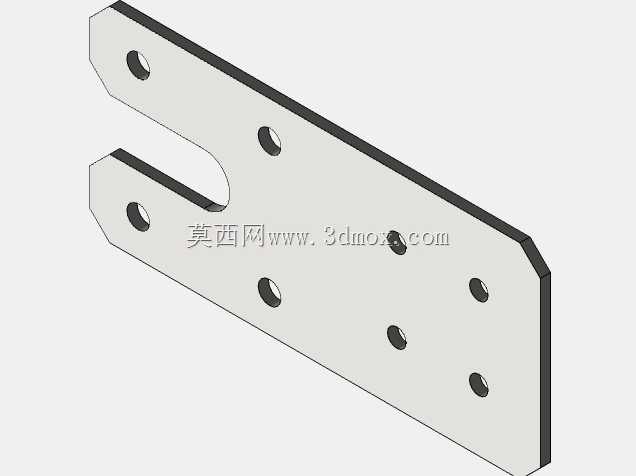

　　安装边界方面，整机长度方向由水平投影和抬升高度共同决定，现场布置时不能只核对垂直高度，还要预留尾部进料空间、头部卸料落料区以及侧面维护通道。驱动单元通常靠头部布置，可减少输送带牵引边的松弛；检修侧应留出滚筒拆取距离，张紧螺杆位置要保证工具可操作。皮带接头、滚筒轴线平行度和托辊同轴度会直接影响跑偏，建模时各旋转件中心线、机架安装面和支腿底面均按装配关系约束，便于后续出工程图时直接核对孔位与干涉。

　　该结构的价值在于把零散输送部件整合成可复用的模块化方案：工艺人员可依据产能调整带速和带宽，结构人员可在现有机架上增减挡边、料斗或防护罩，电气人员也能根据驱动位置布置电机与传感器。对于需要在多层设备之间建立稳定物流路径的产线，这种倾斜输送形式比垂直提升更平缓，比人工转运更连续，也便于与水平输送带、分拣台或包装机械衔接。
