带自动送料机构的卧式精密磨削设备

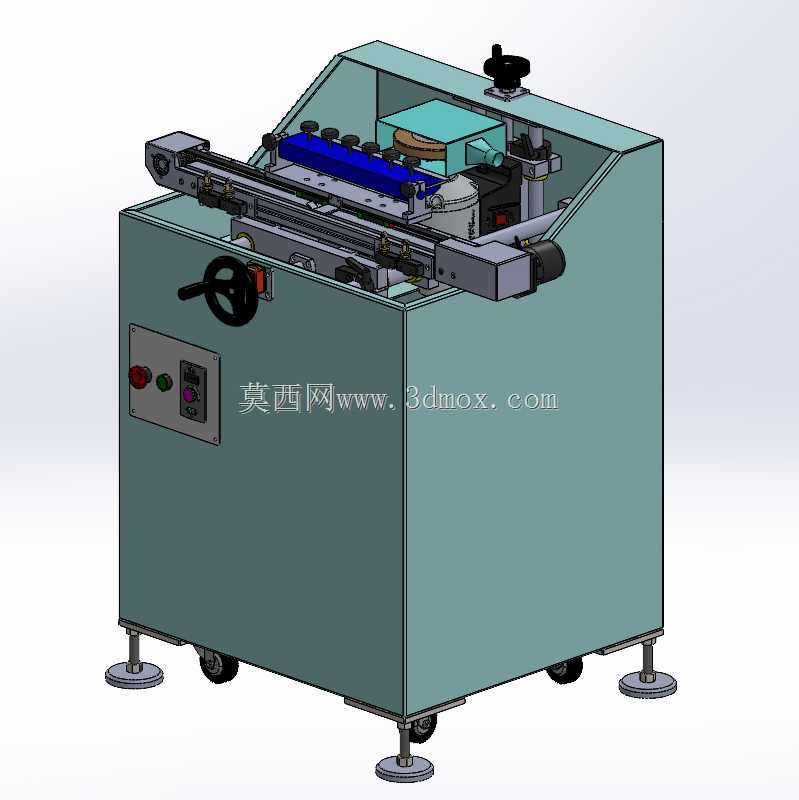

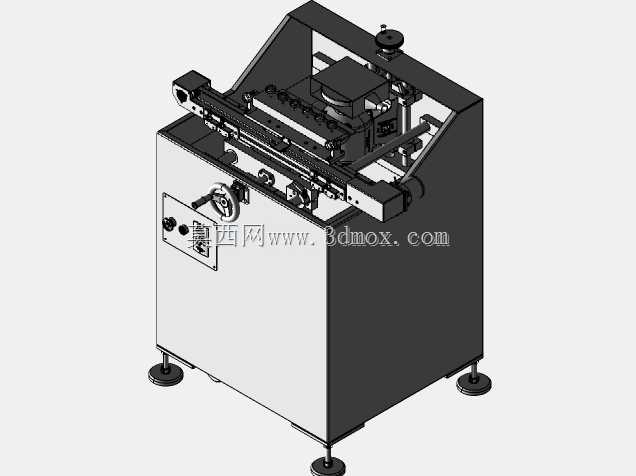

　　这款卧式磨削设备主要面向中小尺寸条形工件的端面、侧边连续精密磨削工序，常见于3C电子零部件、小型五金件、通讯接插件的量产加工场景，可直接嵌入短流程产线作为工序节点使用，无需额外搭建大型地基，适配中小批量多品种的柔性加工需求。设备整体采用一体式箱型焊接机架作为承载主体，机架底部配置可调支撑脚轮与固定支撑脚组合结构，移动时可降下脚轮推移到位，调试时升起脚轮通过支撑脚调平，安装边界控制在长1200mm、宽800mm、高1100mm范围内，对车间场地平整度要求较低，普通硬化地坪即可满足安装条件，无需额外做预埋处理。

　　从功能布局来看，设备前端伸出的直线送料轨道为工件输送载体，轨道采用线性导轨搭配同步带传动结构，可实现工件的步进式送料，送料行程可根据工件长度调整调节范围覆盖50mm到300mm的条形工件，送料速度可通过调速旋钮无级调节，匹配不同磨削进给量的工艺要求。磨削主轴单元布置在机架上部的封闭腔体内，主轴前端安装砂轮磨削组件，砂轮进给采用手轮微调结构，手轮带刻度盘，最小进给刻度对应0.01mm的磨削深度，可实现微米级的吃刀量控制，满足精密零件的尺寸公差要求。机架顶部设置的锁紧手轮用于固定磨削头的位置，调试完成后锁紧即可避免加工过程中出现位置偏移，保障加工一致性。

　　操作面板布置在机架正面左侧位置，集成了电源开关、急停按钮、调速旋钮、状态指示灯，操作人员站在设备正面即可完成所有操作动作，无需绕到设备侧面，符合人机工程学设计要求。设备的电气控制元件全部集成在机架内部的电气安装腔体内，腔门设置在机架侧面，日常检修维护时打开腔门即可接触到所有电气元件，维护便利性较好。磨削区域设置半封闭防护结构，可阻挡磨削过程中产生的磨屑飞溅，同时预留了磨屑收集口，可搭配小型集屑装置使用，保持加工区域整洁。

　　设计过程中优先考虑了设备的刚性与稳定性，箱型机架内部设置了多道加强筋板，抵消磨削过程中产生的振动，避免振纹影响工件表面加工质量。送料轨道的安装基准面经过精密铣削加工，直线度控制在0.02mm/m以内，保障工件送料过程中不会出现偏斜，避免磨削尺寸出现批次性偏差。设备的传动部件全部设置了润滑注油点，日常维护时可定期加注润滑脂，延长传动部件的使用寿命。脚轮与支撑脚的安装位置经过重心核算，设备满载运行时不会出现倾翻风险，同时支撑脚的橡胶垫可起到一定的隔振作用，减少设备运行时振动向地面传递。

　　这款设备区别于大型外圆磨、平面磨的大尺寸占地设计，更偏向于小型专用磨削工序的应用，针对特定尺寸范围的工件做了结构优化，去掉了通用磨床冗余的功能结构，在保障磨削精度的前提下压缩了设备体积与制造成本，适合小型加工车间、产线局部工序升级的场景使用。设备的所有外露钣金边角都做了倒圆角处理，避免操作人员磕碰受伤，安全防护设计符合通用机械设备的安全规范。送料轨道末端设置了工件定位挡块，工件输送到磨削位置时可自动定位，无需人工反复调整位置，降低操作人员的劳动强度，同时提升加工效率。
