小型手动管材弯曲加工设备结构设计

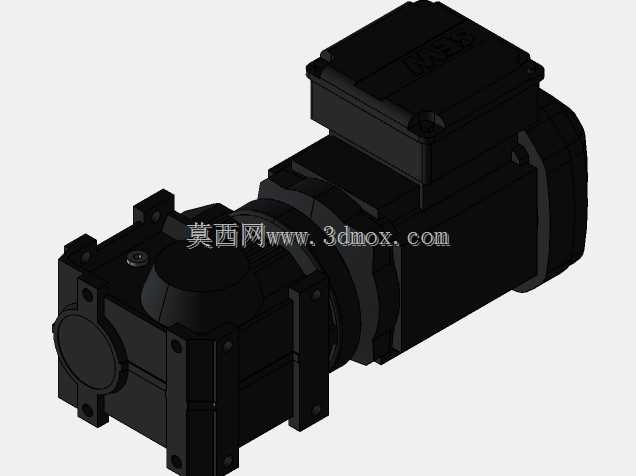

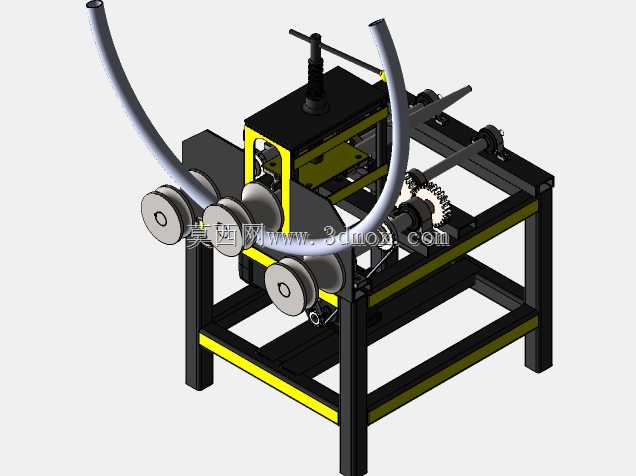

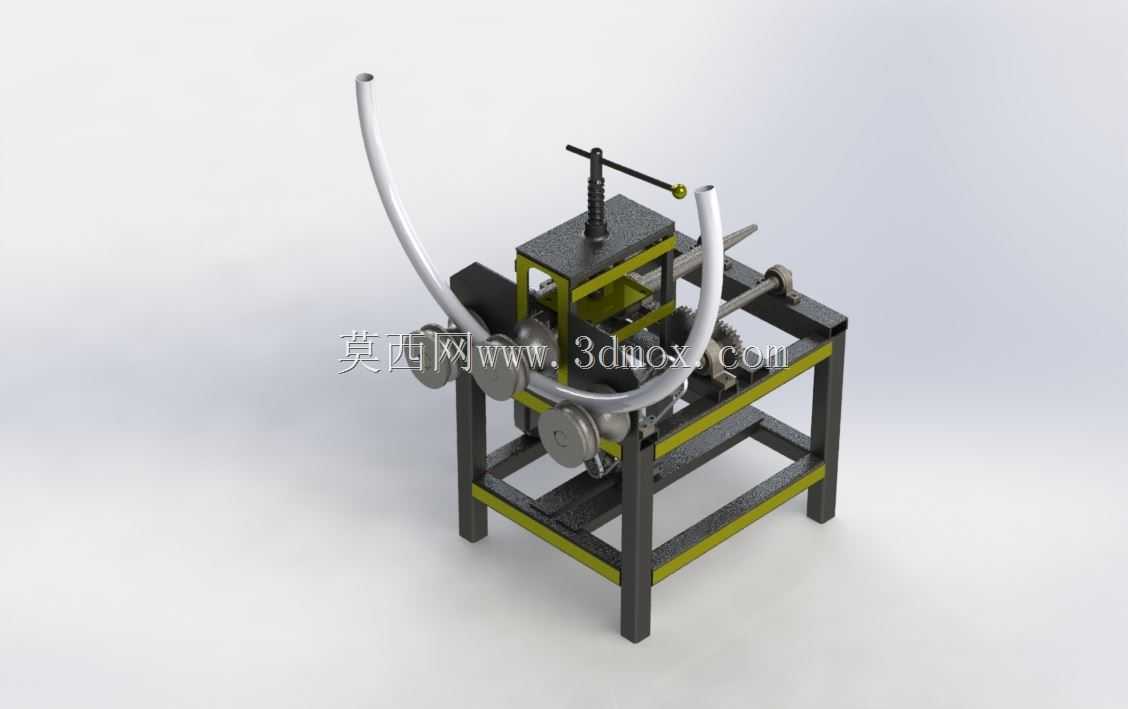

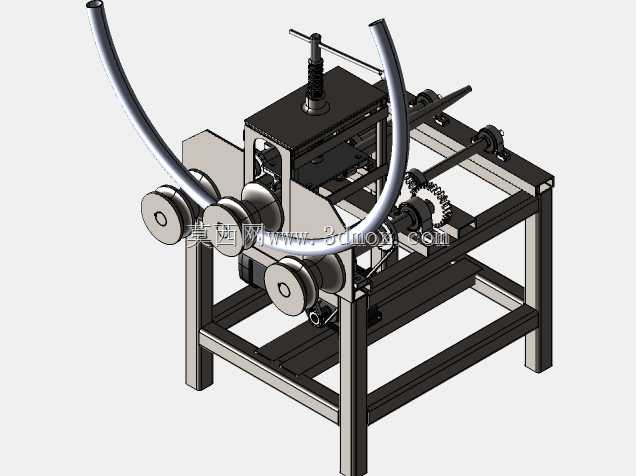

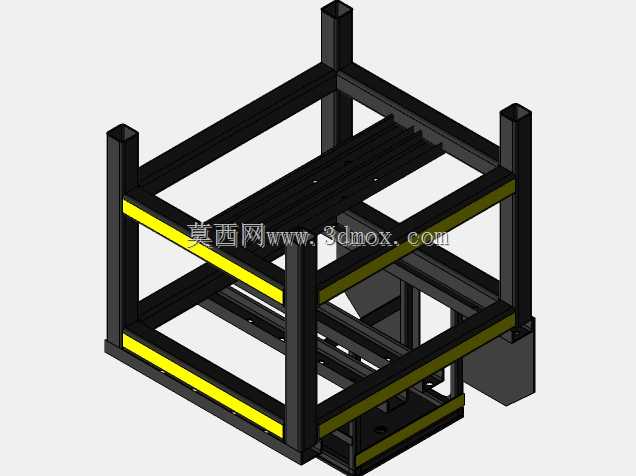

　　在五金加工、小型钢结构搭建、户外护栏制作、家具五金生产这类场景里，经常会遇到小批量不同曲率的金属管材弯折需求，要是上大型数控弯管设备，不仅开机调机的时间成本高，对于零散订单来说设备占用率极低，完全不划算，这类手动操作的小型弯管设备刚好填补了这个应用空白。从结构设计来看，这款设备采用方管焊接的框架式机架，整体外形尺寸控制在500x500x600mm的范围内，底部框架做了交叉的横撑加固，避免弯管作业时受力出现机架变形，机架支脚预留了安装孔位，可以直接固定在车间工作台或者移动式支架上，不需要额外做大型混凝土基础，安装边界灵活，不管是固定工位的加工车间，还是需要流动作业的户外安装现场，都能快速部署使用。设备的核心执行机构采用三辊式弯管结构，

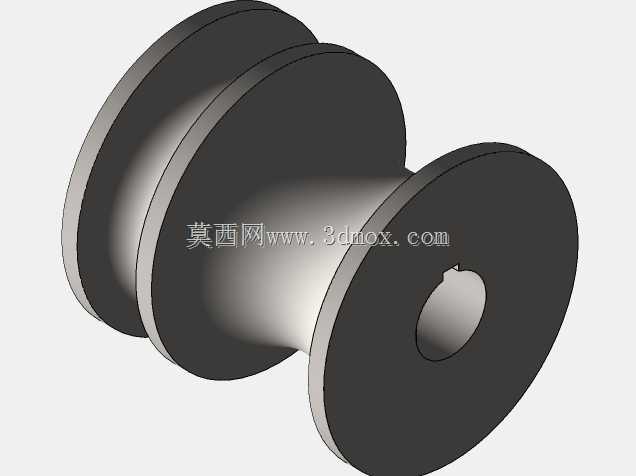

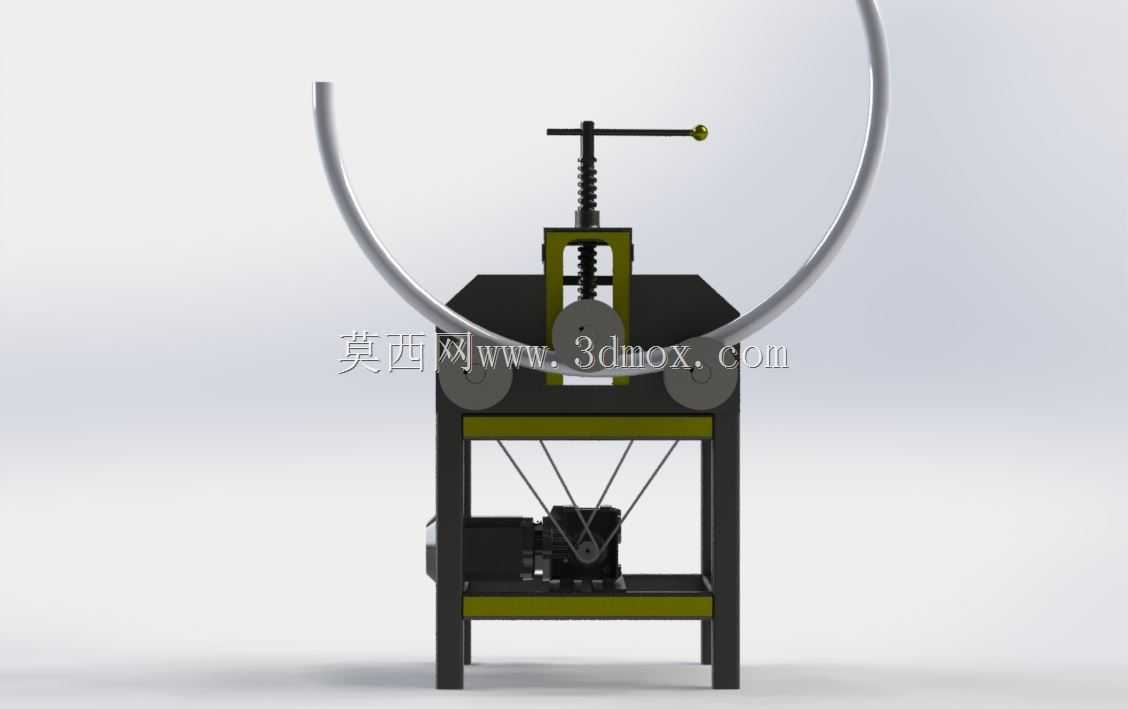

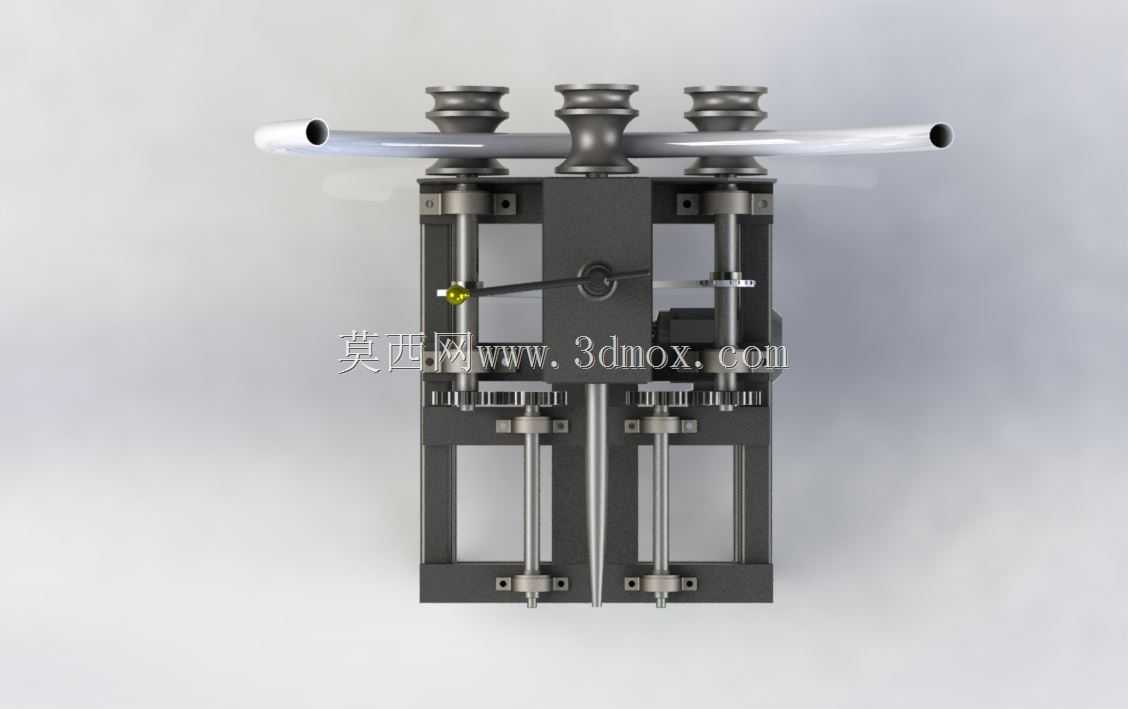

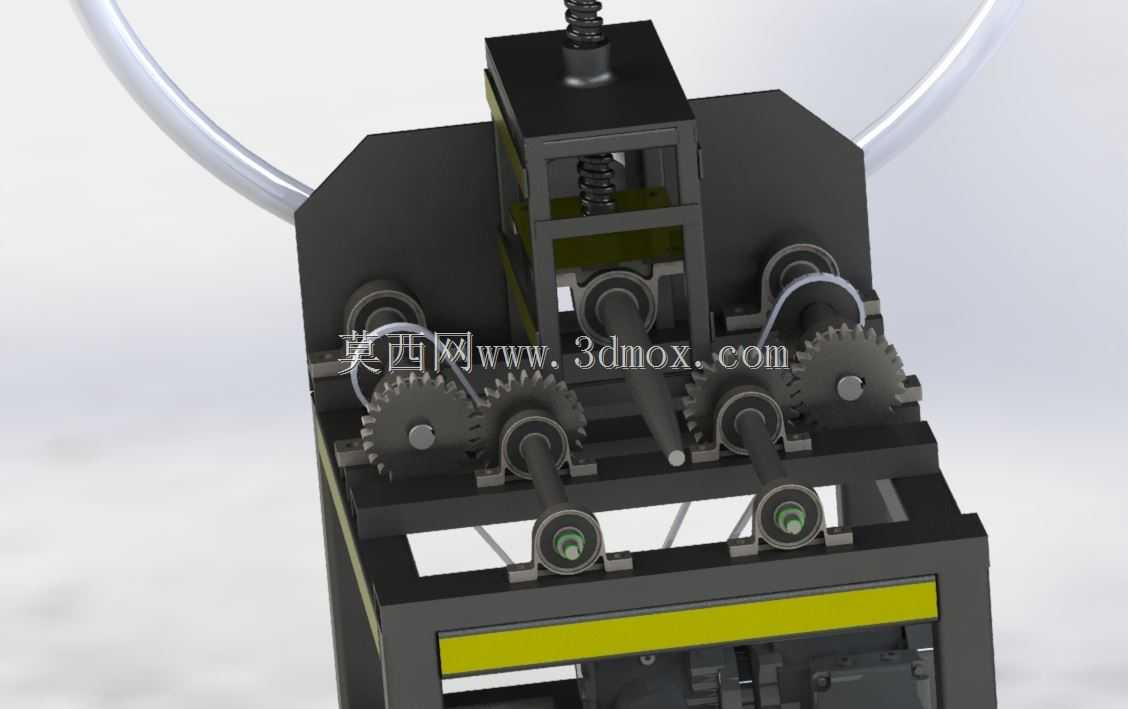

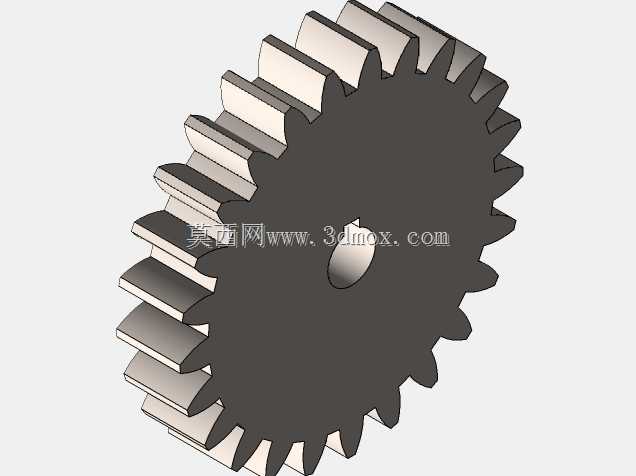

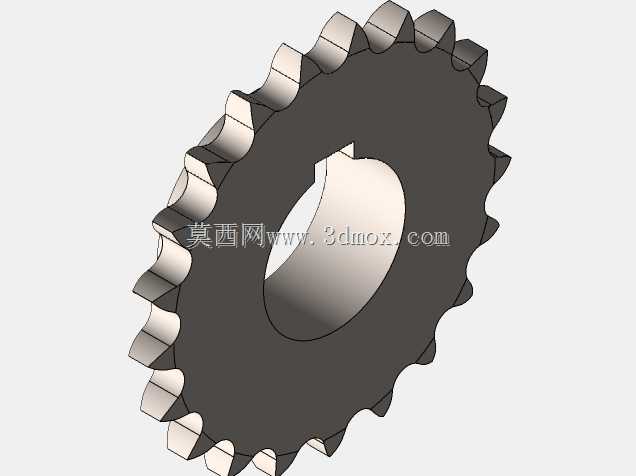

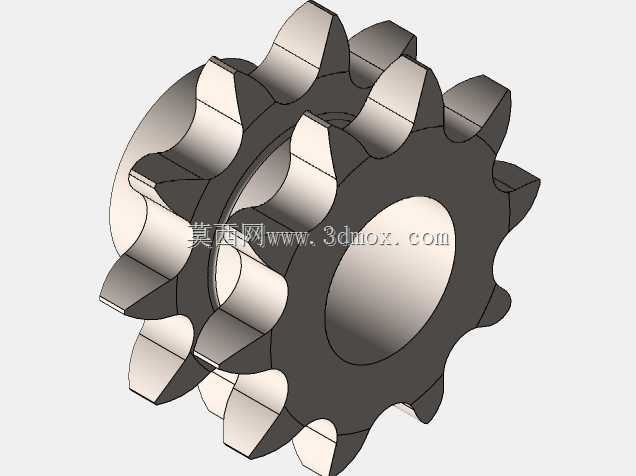

　　两个下辊作为成型支撑辊，上辊搭配带手轮的丝杠进给结构，转动顶部的手轮就能通过丝杠带动上辊下压，给管材施加持续的弯曲作用力，这种结构的优势在于不需要复杂的液压或者电控系统，纯机械传动的结构故障率极低，日常维护只需要定期给丝杠和辊轴的转动部位加注润滑脂即可，对于没有专业设备维护人员的小型加工门店来说十分友好。辊轮的型面做了适配圆管的圆弧凹槽设计，弯管过程中可以贴合管材外壁，避免管材出现压扁、褶皱的缺陷，侧面配套的齿轮传动结构可以让两个下辊同步转动，手动扳动侧面的操作手柄就能带动管材匀速进给，不需要额外的送料机构，操作人员可以根据需要的弯曲角度随时控制进给量，小曲率的弯管可以分多次进给下压，逐步调整弯曲半径，

　　避免单次下压量过大导致管材开裂或者变形超差。从实际使用的角度出发，这款设备可以适配常见的薄壁钢管、铝管、PVC包塑管的弯曲作业，在防盗网加工、蔬菜大棚骨架搭建、自行车停车架制作、小型流体管路布设这类场景里，都能满足加工精度要求，不需要复杂的编程操作，新入职的操作人员只需要简单熟悉手轮进给量和弯曲半径的对应关系，就能快速上手加工。设计过程中特意将操作手轮和进给手柄都布置在设备的同侧，操作人员站在设备正面就能完成下压调整和管材进给的全部操作，不需要频繁变换站位，作业动线更短，长时间操作的疲劳度更低。机架的上层操作平台预留了辊轮更换的安装位，针对不同管径的加工需求，只需要更换对应凹槽尺寸的辊轮，就能适配不同规格的管材加工，

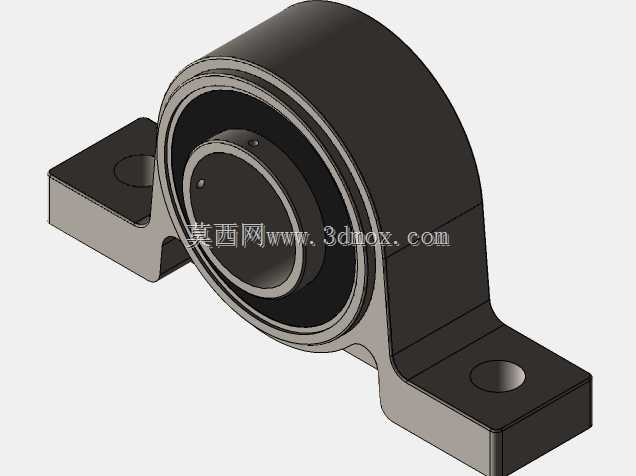

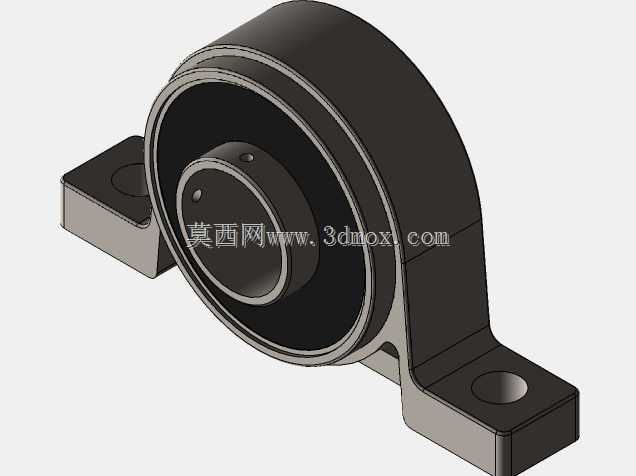

　　不需要对设备主体结构做改动，设备的适配范围更广。考虑到手动作业的受力特点，所有转动配合的部位都加装了耐磨轴套，长期使用后出现磨损只需要更换轴套就能恢复配合精度，不需要整体更换轴类零件，后期的使用维护成本更低。设备的整体重心落在机架底部框架的中心位置，即使不做地脚固定，弯管作业时的稳定性也足够，不会出现设备倾翻的风险，对于临时加工作业的场景，直接放置在平整的地面上就能使用，进一步降低了使用门槛。和大型全自动弯管设备相比，这款小型手动弯管设备虽然加工效率不高，但是在小批量、多规格、现场作业的场景里，灵活性和成本优势是大型设备无法替代的，结构上没有冗余的复杂部件，所有受力部件都做了对应的强度校核，丝杠选用梯形螺纹传动，具备自锁特性，下压到指定位置后不会因为管材的反弹力出现回退，弯管的角度稳定性更好，加工出来的管件曲率一致性更高，完全能满足非高精度要求的常规管材弯曲加工需求。
