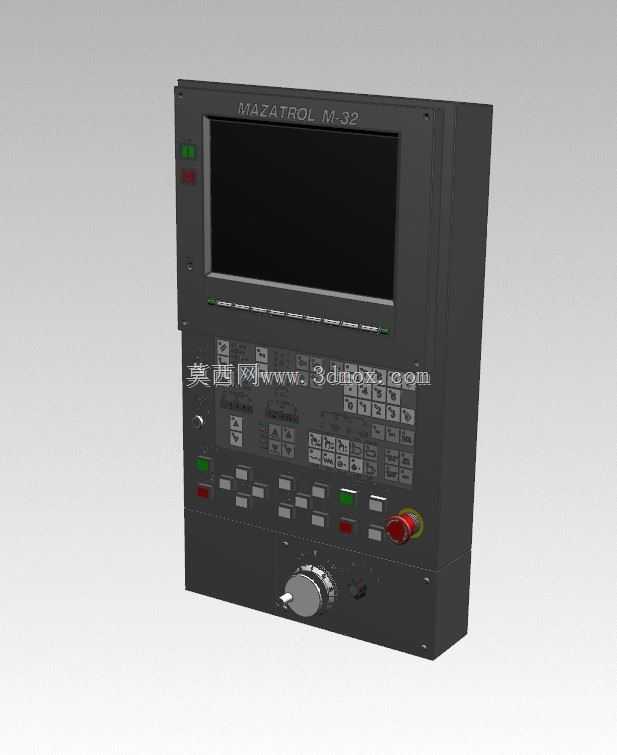

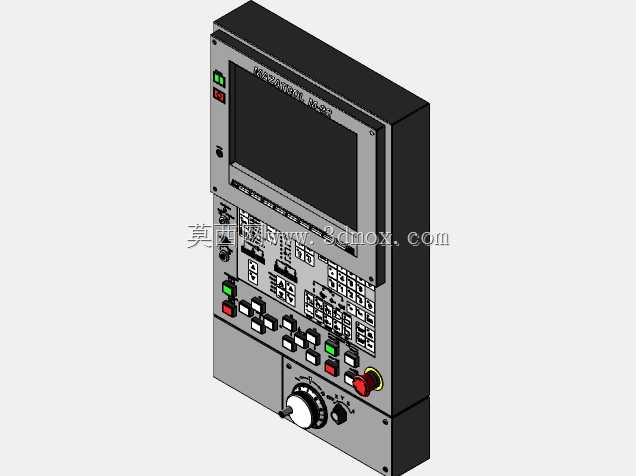

马扎特M32数控系统操作面板三维结构

　　在金属切削加工车间的数控设备布局中，这类数控系统操作面板是操作人员与机床本体完成信息交互的核心载体，日常的加工程序录入、参数调整、加工状态监控、手动进给操作、急停处置都要通过该面板完成，不管是立式加工中心、卧式车床还是专用铣削设备，搭载该款系统的机型都需要依托这套面板实现全流程的操作指令下发。从结构设计逻辑来看，整个面板采用一体化壁挂式安装结构，外壳采用冷轧钢板冲压折弯后焊接成型，表面做哑光黑色喷塑处理，既可以抵御车间环境中的切削液飞溅、金属粉尘附着，也能避免强光照射下的屏幕反光问题，面板整体的安装孔位分布在壳体四个边角，安装时需要在机床吊挂操作站或者机床本体侧立面预留对应尺寸的安装开口，安装边界需要预留至少20mm的周边间隙，

　　方便后期的接线维护与面板拆装。面板的上半区域为嵌入式显示屏安装位，屏幕周边做了阶梯式止口设计，显示屏通过四周的压块固定在壳体内部，屏幕下方预留了功能按键的排布区域，所有按键采用矩阵式排布逻辑，按照功能划分为程序编辑区、参数设置区、轴移动控制区、主轴控制区几个模块，按键采用耐磨PBT材质，字符采用激光雕刻工艺，长期按动不会出现字符磨损脱落的问题，按键下方的PCB板通过铜柱固定在壳体内部的安装柱上，接线采用排线接插方式，方便后期故障件的快速更换。面板下半区域为操作旋钮与执行按钮区，最右侧设置了自锁式红色急停按钮，按钮采用大直径蘑菇头设计，触发行程符合安全规范，拍按后可以直接切断机床的动力回路，急停按钮旁排布了循环启动、进给保持、

　　主轴正反转、冷却开关等常用功能按钮，按钮下方设置了波段式进给倍率旋钮与主轴倍率旋钮，旋钮带有清晰的档位刻度，转动时带有档位阻尼感，操作人员可以在盲操作状态下快速调整倍率参数，旋钮旁还预留了自定义功能按键的安装位，可以根据不同机床的工艺需求加装对应的功能按键。从实际使用场景来看，这套面板的操作倾角设计充分考虑了操作人员的站立操作视角，当面板安装在吊挂操作站上时，屏幕的法线方向刚好对准操作人员站立时的视线高度，按键的排布高度刚好处于操作人员小臂自然下垂时的手部操作范围，长时间操作不会产生明显的肢体疲劳。建模过程中需要重点关注各个按键的按压行程预留、旋钮的转动空间避让、内部走线的线槽预留，壳体的壁厚控制在2mm，既保证整体结构强度，

　　也不会让面板整体重量过大，各个接口的位置都设置在壳体的下侧，避免切削液顺着接线流入壳体内部，接口处都带有防水胶圈，满足车间IP54的防护等级要求。在进行设备改造或者新机型设计时，这套面板的三维结构可以直接导入到机床的整体装配模型中，提前核对操作站的安装尺寸、走线空间、操作视角是否符合人机工程要求，避免后期生产装配时出现干涉问题，也可以依托该模型开展操作面板的虚拟人机验证，测试不同身高操作人员的操作可达性，优化面板的安装高度与倾角参数。
