带防护翻盖结构弹簧性能测试设备

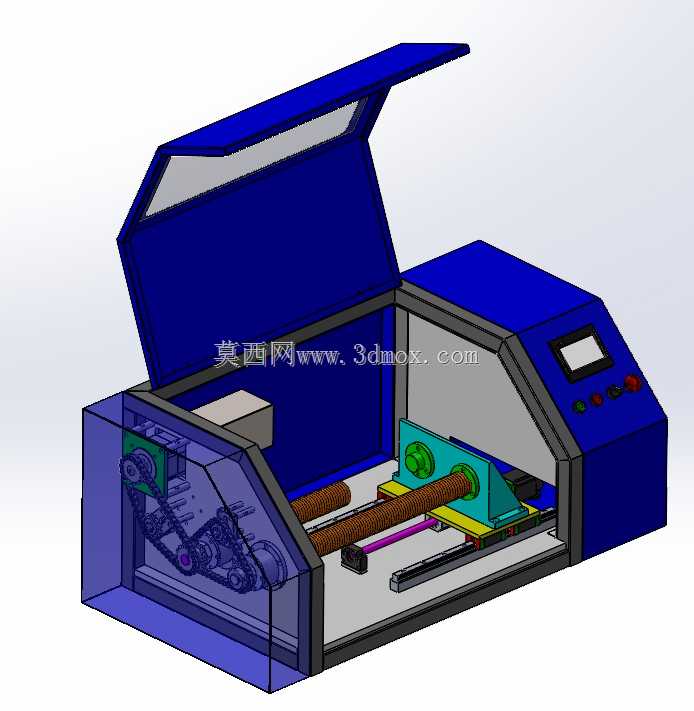

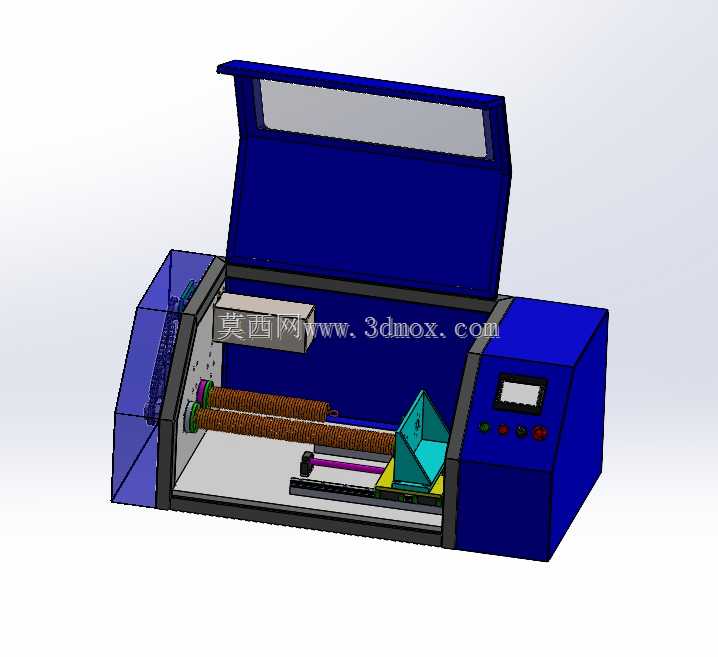

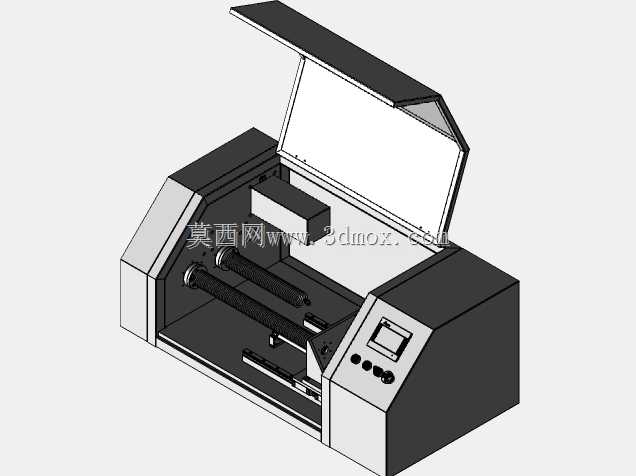

　　这款弹簧性能测试设备主要面向弹簧生产制程的出厂检验、五金零部件入厂复检、弹性元件疲劳性能验证等场景，在五金加工、汽车零部件生产、电子连接器制造、家电配件生产等车间的质检工位都能适配，可完成弹簧的拉伸、压缩循环测试，获取弹簧的刚度、形变量、疲劳寿命等核心参数，替代人工手动测试的低效与数据偏差问题。从结构设计来看，设备采用一体化台式布局，上翻盖式的防护结构采用透明可视的半包围设计，测试过程中既可以全程观察内部弹簧的运行状态，又能避免弹簧断裂、碎屑飞出造成的工位安全隐患，翻盖开合角度预留了足够的操作空间，更换测试工装、装夹待测试弹簧时不会出现结构干涉。内部核心传动区域采用双导杆导向搭配丝杆传动的结构，传动链路里设置了同步带减速机构，

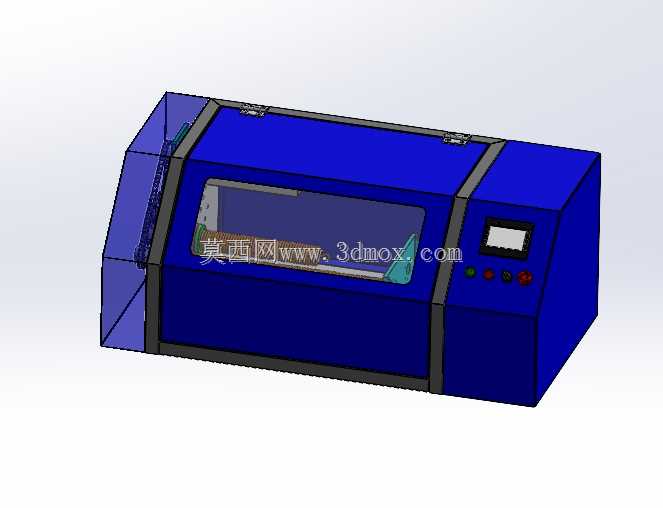

　　可将驱动端的动力平稳传递到测试滑台，滑台的移动行程覆盖常规小线径弹簧的测试行程需求，装夹位置预留了可更换的夹具安装位，针对不同端部结构的弹簧，比如带挂钩的拉伸弹簧、平端的压缩弹簧，只需要更换对应夹具就能快速切换测试类型，不需要调整整体传动结构。设备的操控区域集成在机身右侧的斜面上，嵌入式安装的显示模块搭配实体操作按键，操作人员站在设备正前方操作时，视线刚好落在操控面板区域，不需要俯身或者抬手操作，符合工位操作的人机工程要求，机身底部为平整的安装面，可直接放置在标准质检工作台上，不需要额外做地基固定，机身的走线全部集成在内部腔体中，外部没有裸露的管线，避免车间日常清洁、物料转运过程中刮碰损坏线路。设计过程中优先考虑了测试过程的稳定性，

　　传动区域的丝杆两端做了支撑固定，避免长行程运行时出现丝杆挠度变形影响测试精度，导向杆与滑台之间采用自润滑衬套配合，长期循环运行也不会出现卡顿、间隙过大的问题，防护翻盖与机身的连接位置设置了阻尼支撑结构，翻盖开启后可以保持在固定角度，不会因为车间振动或者误碰突然下落。设备内部的驱动组件、传动组件都做了模块化分区，后续维护时只需要拆开对应区域的侧板就能完成零部件更换，不需要整体拆解设备，测试区域的底部设置了可拆卸的接屑盘，测试过程中产生的弹簧磨损碎屑、防锈油滴落物都可以集中收集，定期清理即可，不会污染内部传动结构。机身的外壳采用折弯成型的钣金结构，拼接处做了圆角处理，没有尖锐的边角，避免操作人员上下料时磕碰划伤，整体外形尺寸适配常规车间质检工位的摆放空间，左右两侧预留了散热通风槽，长时间连续运行时内部驱动元件的热量可以及时散出，不会因为积热导致设备运行不稳定。
