模块化轮式RC移动底盘结构设计方案

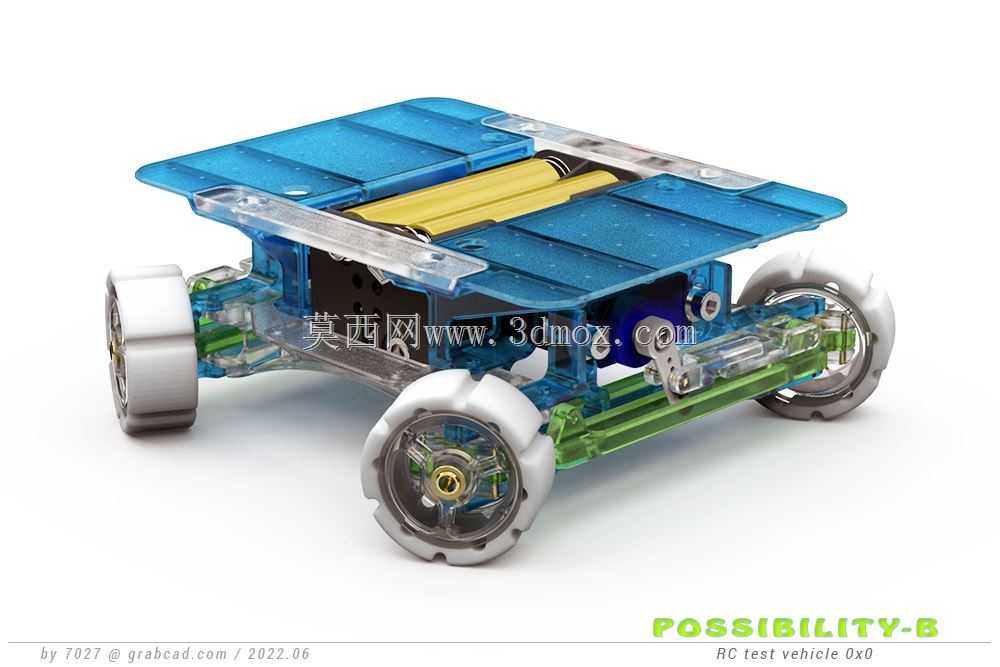

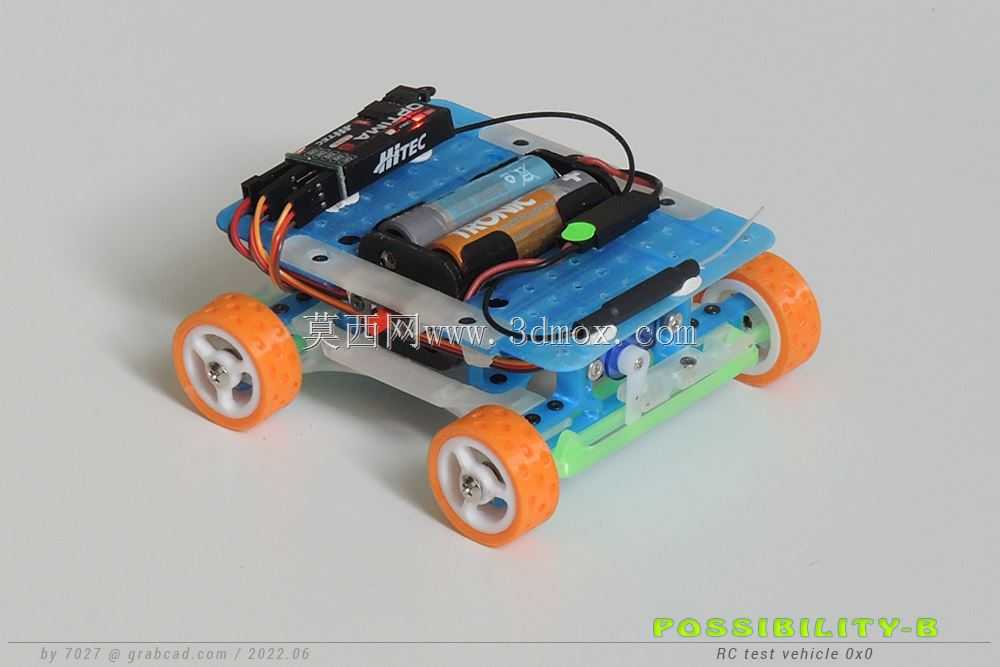

　　这款轮式移动底盘的核心定位是面向小型移动机器人开发、创客DIY载具、教学实验平台的通用承载基座，可适配室内巡检、小型物料转运、教育演示、功能原型验证等多类场景，用户可根据自身需求在顶部安装面加装机械臂、传感器模组、载物舱、交互组件等不同功能模块，快速完成专属移动设备的搭建，无需从零开始设计行走与承载结构。

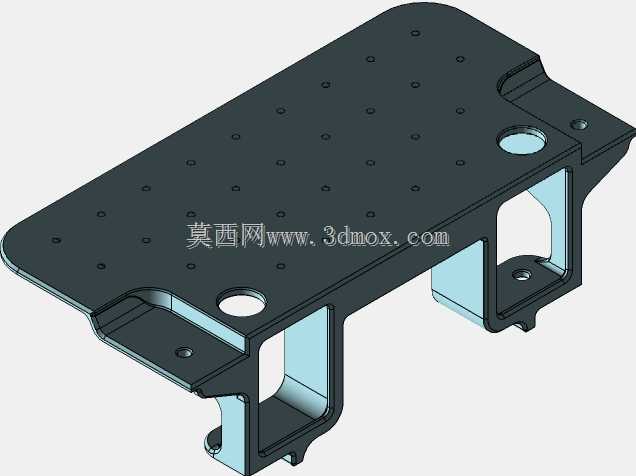

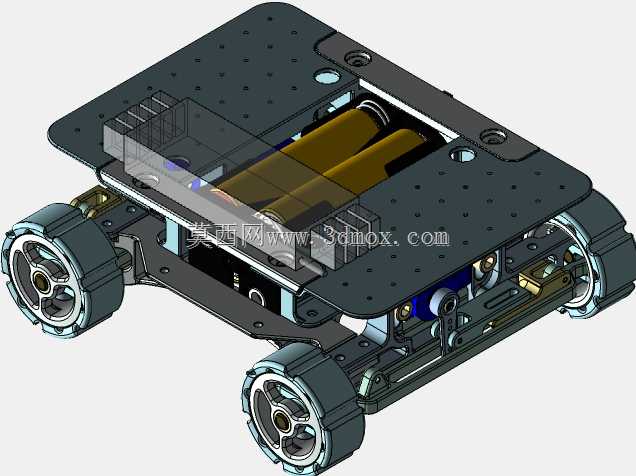

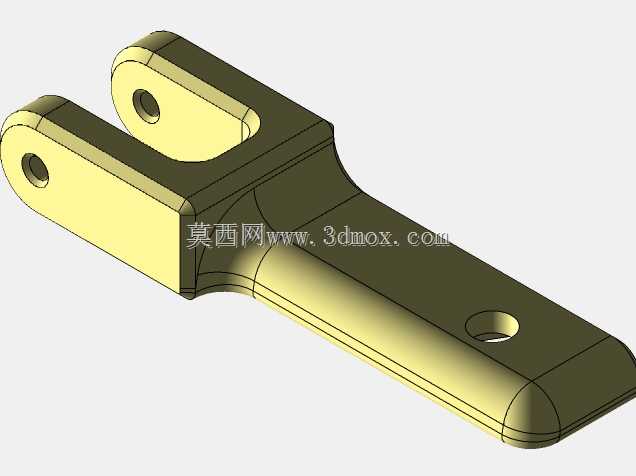

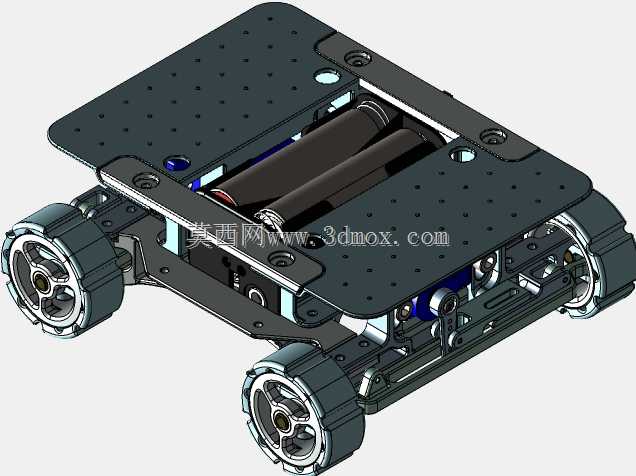

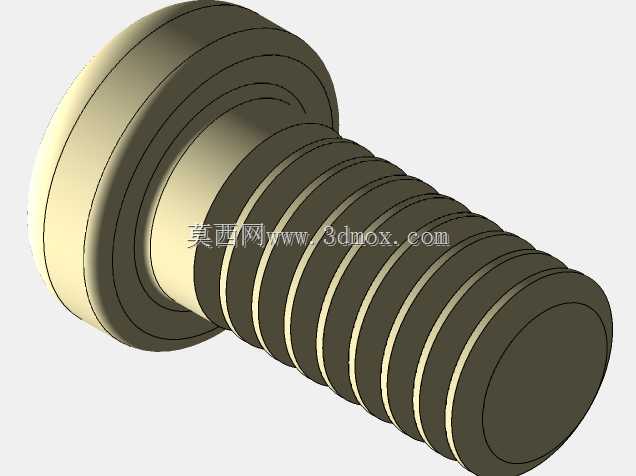

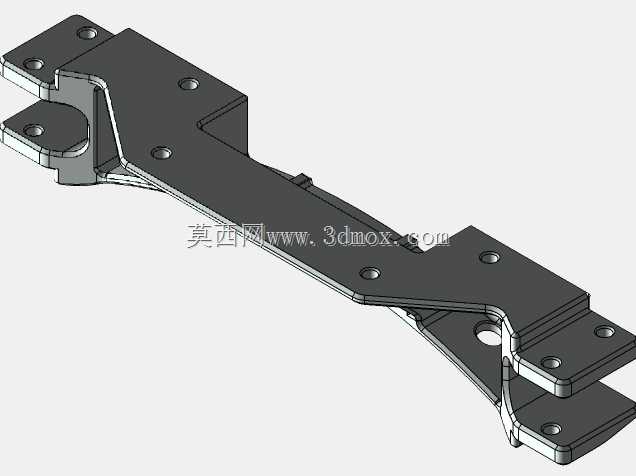

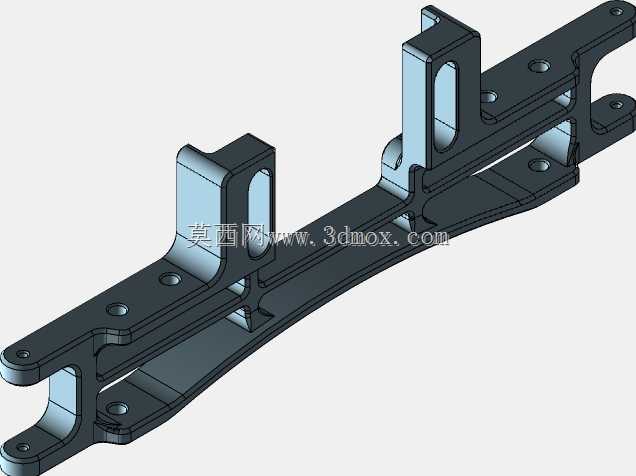

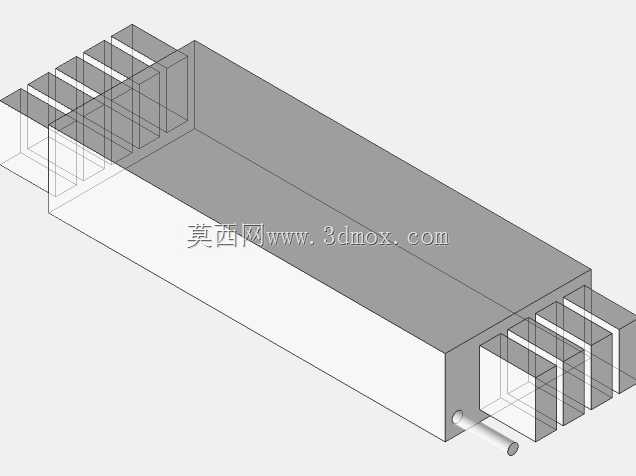

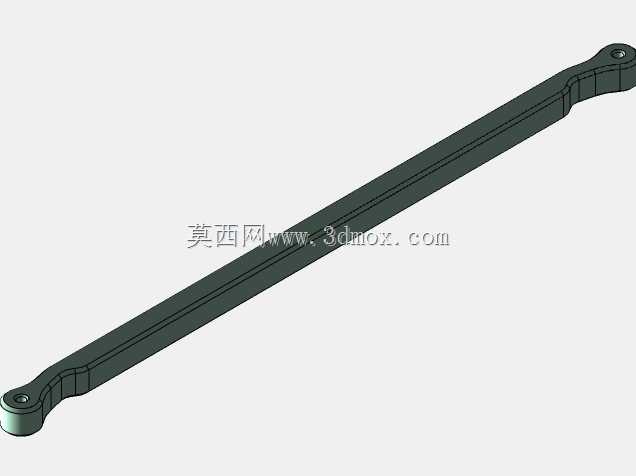

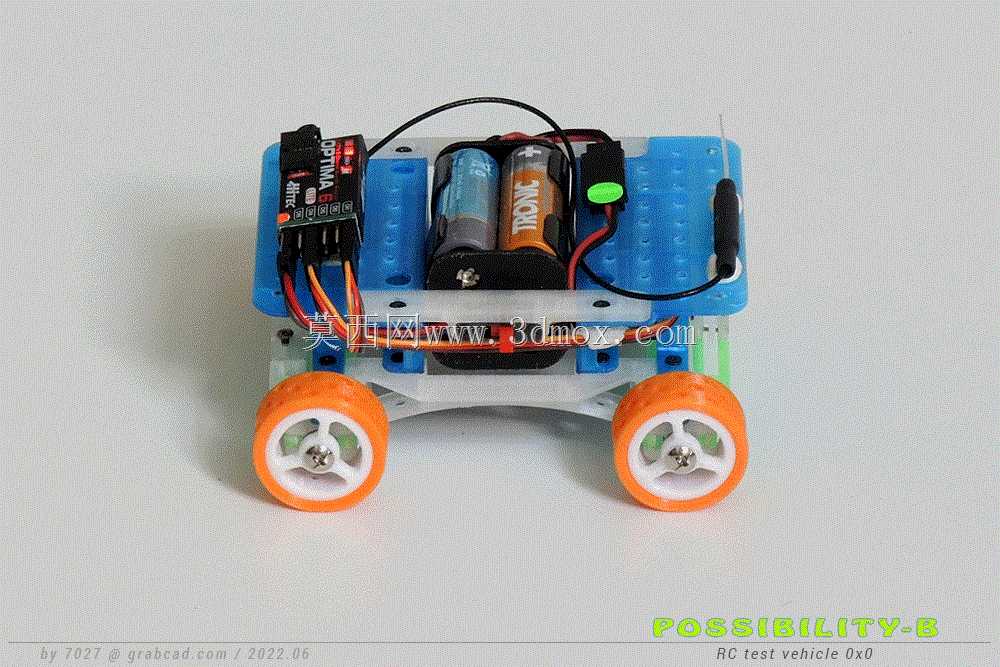

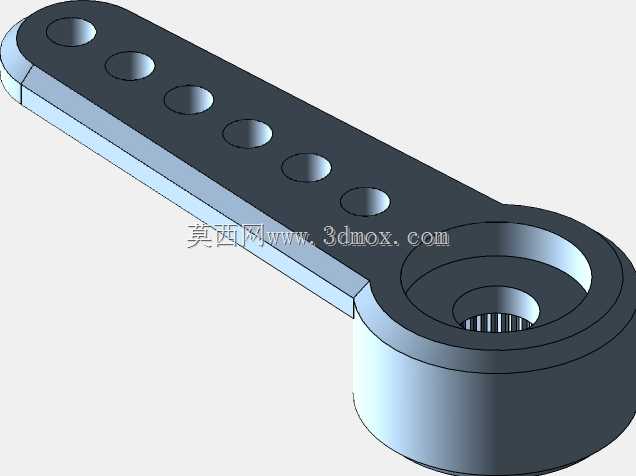

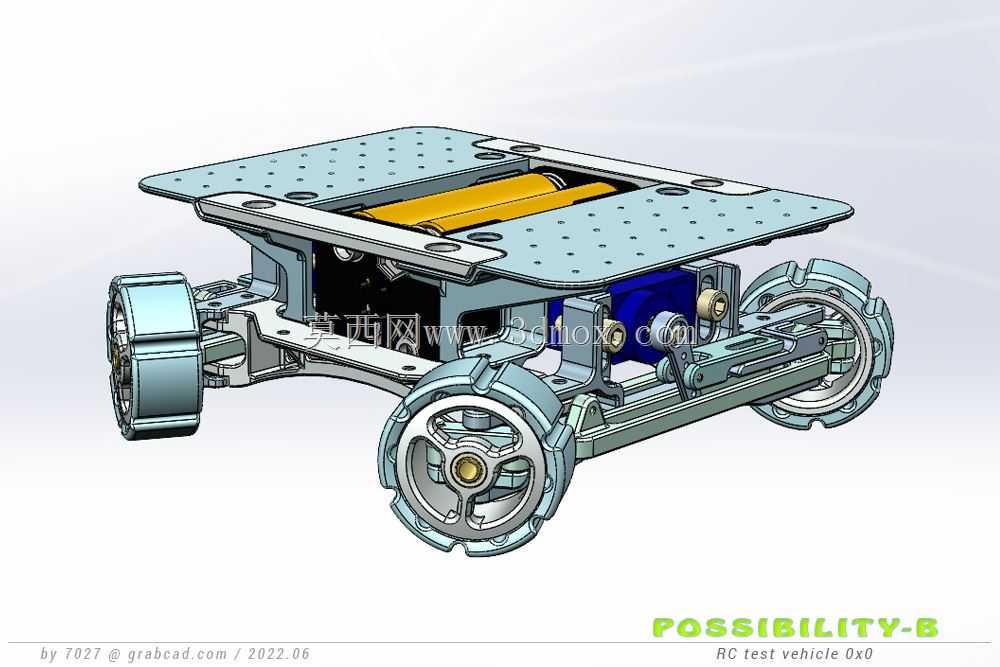

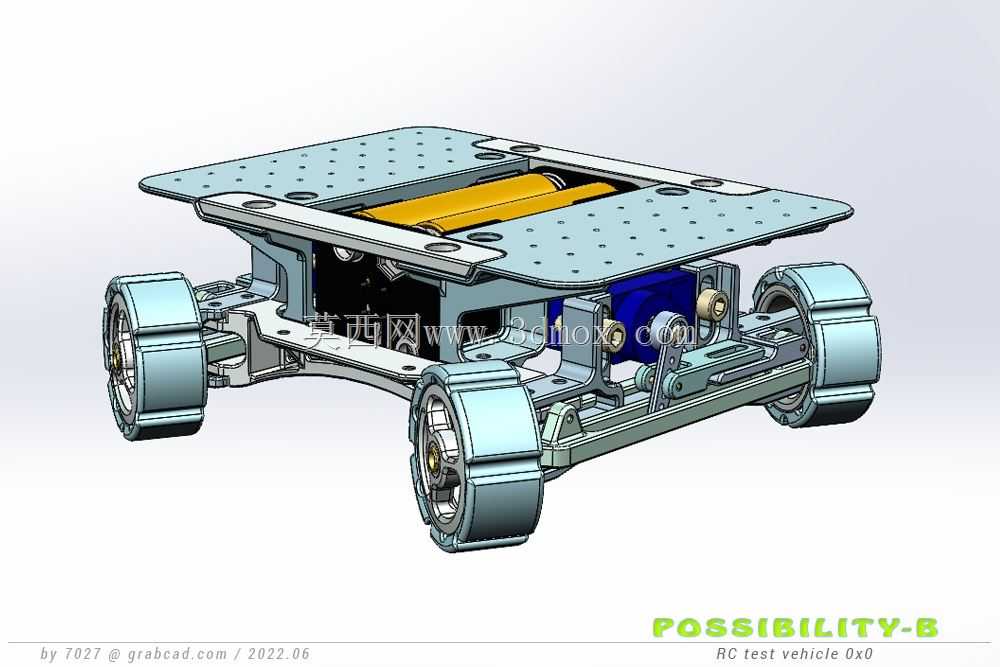

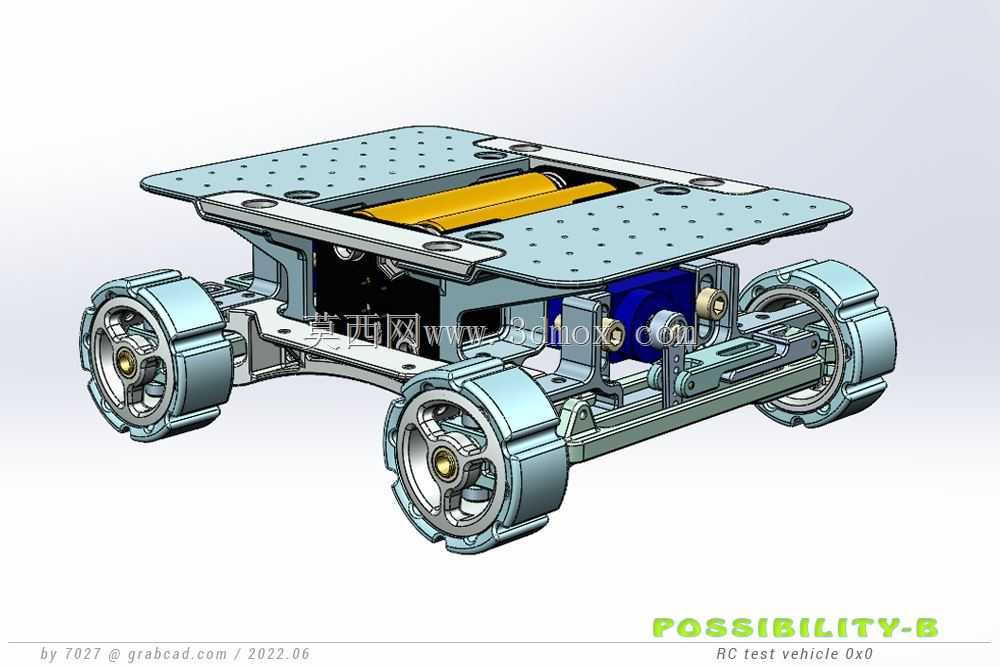

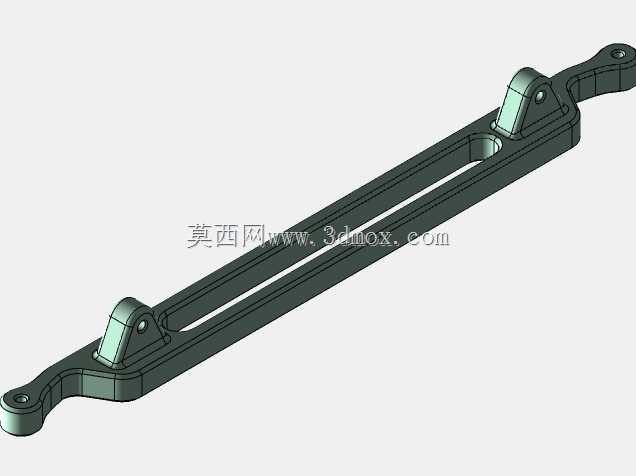

　　从结构设计逻辑来看，底盘采用分层式布局，底部为行走与传动安装层，预留了四个轮毂驱动单元的安装位，每个轮组独立匹配转向连接结构，可实现差速转向、小半径转向甚至原地转向的动作适配，转向连杆的铰接点均做了间隙补偿设计，避免3D打印件的成型公差导致转向卡滞，同时降低装配时的对位难度。中部为动力容纳舱，舱体尺寸可兼容4节AA电池组的排布空间，也支持替换为同体积规格的小型锂电池组，舱体侧边预留了接收机、驱动控制板的安装卡槽，走线槽沿底盘侧边的加强筋内侧布置，可避免线束与轮组运动部件产生干涉，同时方便后期维护时的线路梳理。顶部为通用安装平板，板面均匀排布了标准间距的安装孔位，孔位规格适配常用的M3螺丝规格，安装面整体平面度控制在适合3D打印成型的公差范围内，用户可直接通过螺丝固定各类上层功能模块，无需额外打孔加工。

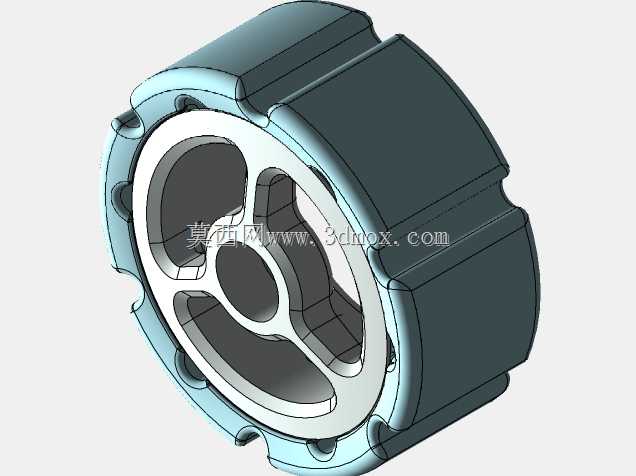

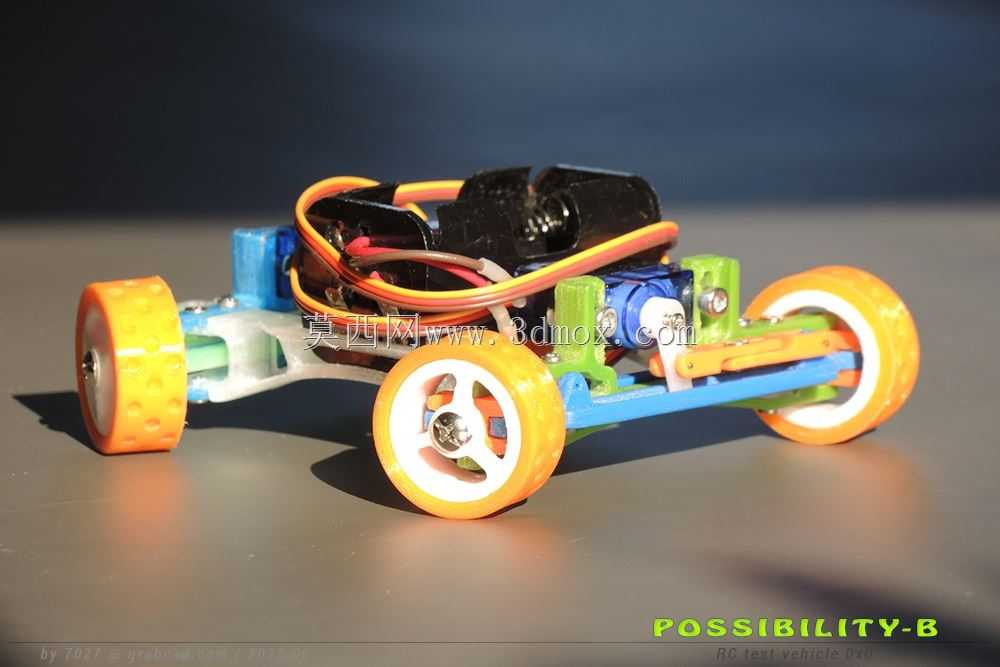

　　行走轮组采用了分体式轮毂设计，轮毂外侧预留了轮胎安装的限位台阶，适配TPU材质柔性轮胎的装配，柔性轮胎可提供足够的地面摩擦力，同时在经过不平整路面时起到缓冲减震作用，降低路面颠簸对底盘上部搭载的精密传感器的冲击。轮组与底盘主体的连接部位设置了简易的缓冲悬置结构，可吸收小幅度的路面跳动，避免轮组悬空导致的动力流失。

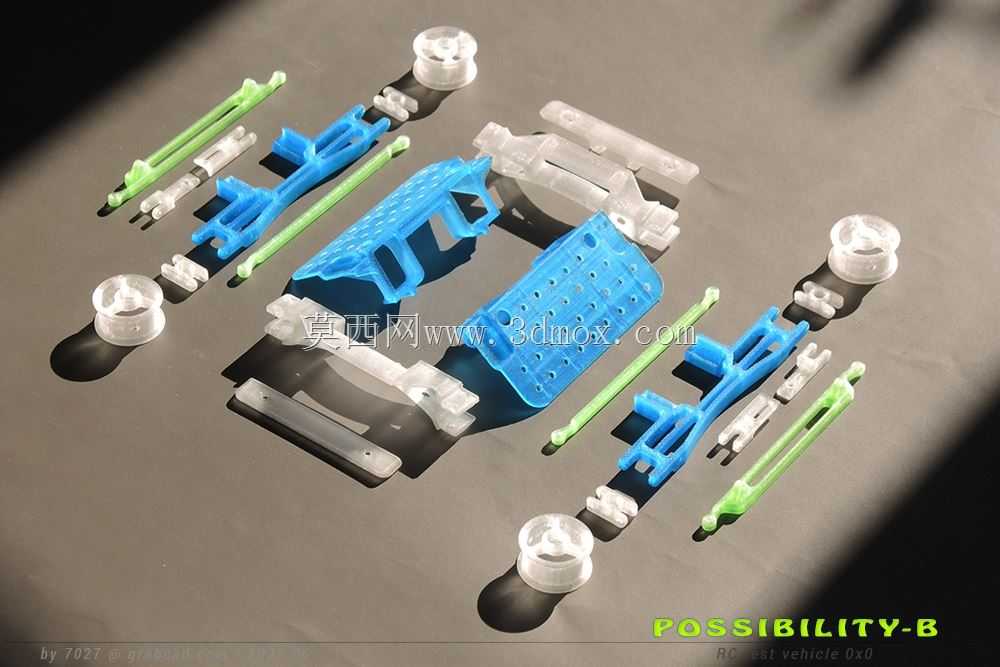

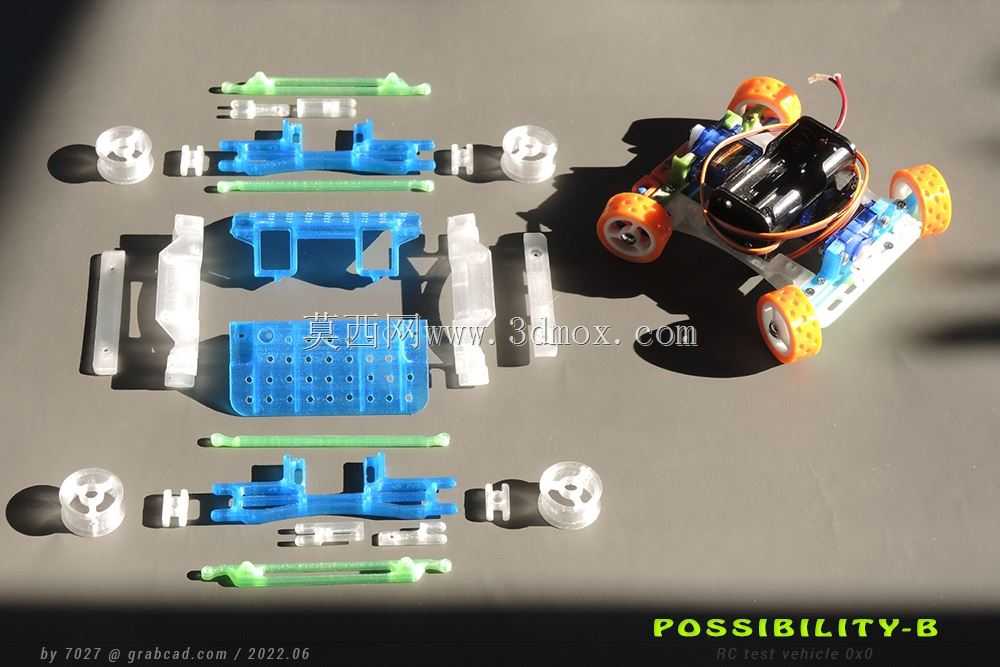

　　从制造适配性来看，除轮胎需采用柔性TPU材质打印外，其余所有结构零件均可通过普通FDM工艺3D打印机使用PLA材质打印成型，零件拆分时充分考虑了桌面级3D打印机的成型尺寸限制，单个零件的最大轮廓尺寸可适配常规200mm成型尺寸的桌面设备，无需大尺寸工业级打印设备即可完成全部零件制作，大幅降低了原型制作的门槛。零件的连接部位均做了打印友好性设计，避免出现大角度悬空结构，打印时无需添加过多支撑即可获得合格的成型表面，铰接转动部位的配合间隙预留了0.2-0.3mm的打印公差补偿，打印完成后仅需简单去除支撑毛刺即可完成装配，无需二次打磨加工。

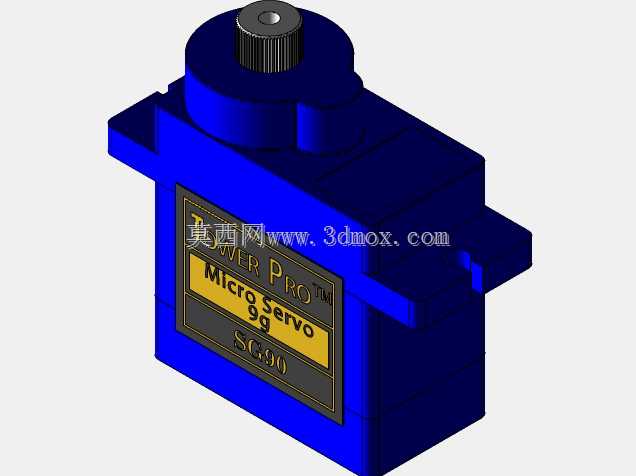

　　安装边界方面，底盘整体轮距与轴距的配比经过优化，在保证转向灵活性的同时兼顾了行驶稳定性，当上部搭载模块的重心高度不超过底盘整体高度的1.5倍时，正常行驶与转向过程中不会出现侧翻风险。底盘底部的最小离地间隙可适配室内地砖、地毯、短绒草坪、轻微不平整的水泥路面等常见场景，可跨越高度不超过5mm的地面凸起障碍，满足室内及平缓室外场景的移动需求。驱动单元的安装位兼容常用的小型轮毂电机规格，也可根据用户需求替换为普通直流减速电机搭配传动齿轮的驱动方案，转向舵机的安装位适配标准9g微型舵机的安装尺寸，用户可根据自身的动力选型需求灵活调整，无需修改主体结构即可完成不同动力配置的适配。

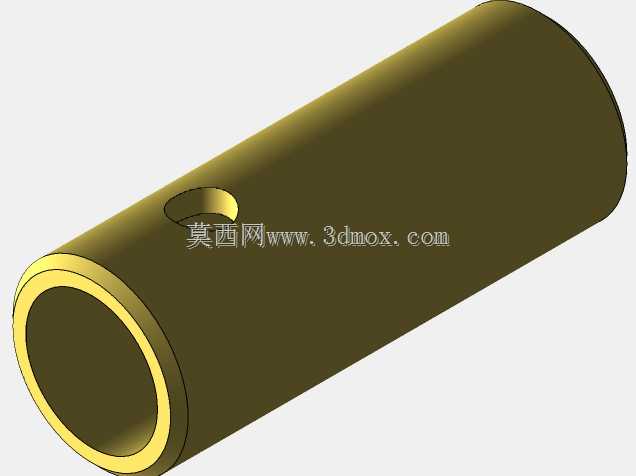

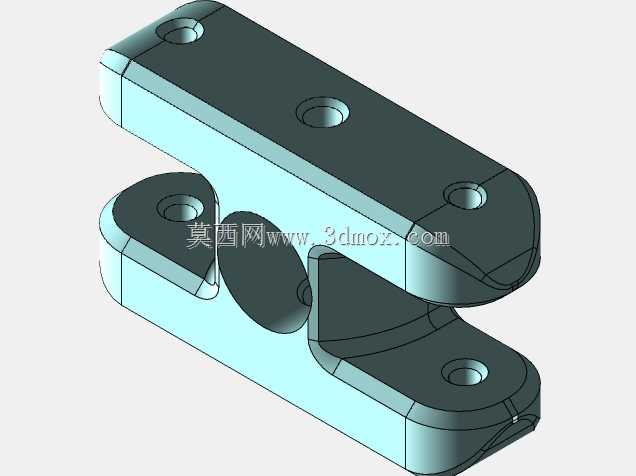

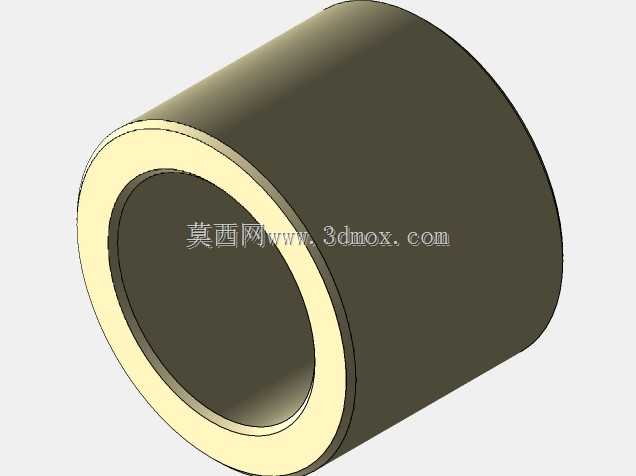

　　结构强度方面，底盘主体的承载平板背部设计了纵横交错的加强筋结构，在控制整体重量的前提下提升了板面的抗弯强度，可承载不超过2kg的上部搭载重量，满足多数小型移动功能模块的搭载需求。电池舱的侧壁做了加厚处理，可避免电池安装时的挤压导致舱体变形，同时对电池起到一定的防护作用，避免行驶过程中异物碰撞损坏电池。所有铰接部位的轴孔均设计了衬套安装位，可加装铜质衬套降低转动磨损，提升底盘的整体使用寿命，若用于教学演示等低频次使用场景，也可直接使用3D打印的轴孔配合，无需额外加装衬套即可满足使用需求。
