剪叉式液压升降作业平台结构设计

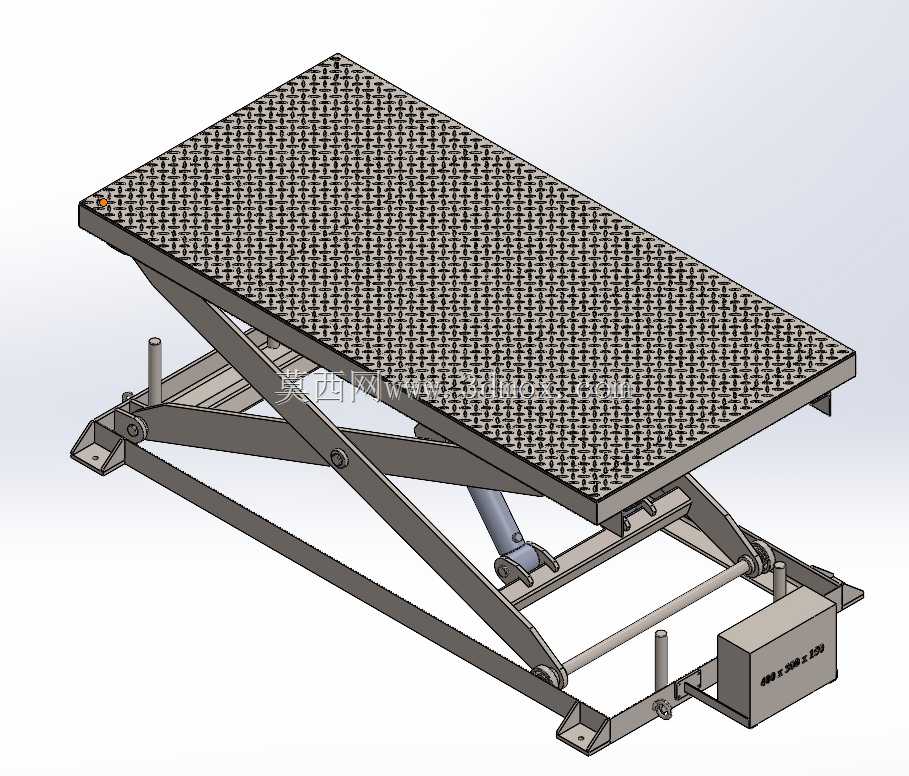

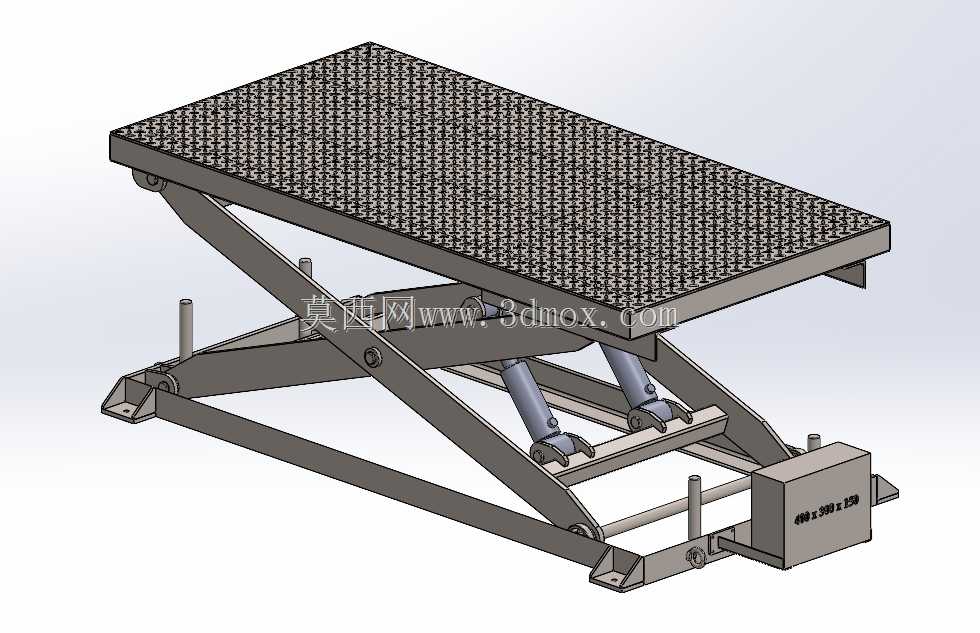

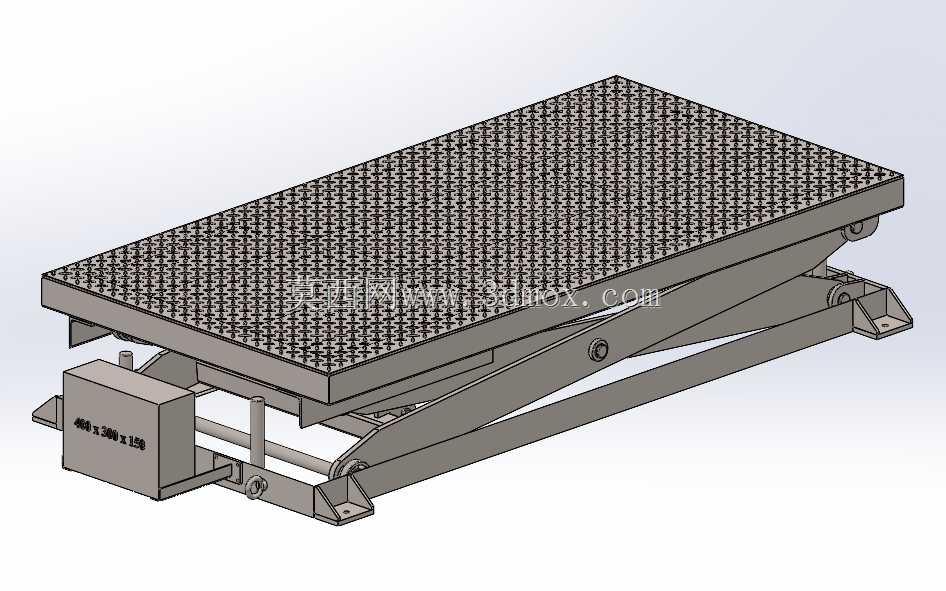

　　该剪叉式液压升降平台的三维结构设计，核心围绕车间内物料转运、工位高度差衔接、设备检修登高这类实际生产场景展开，区别于大吨位重载固定式升降台，这款结构更偏向中小载荷的常规作业场景，适配生产线上不同工位的高度差调节，也可配合流水线完成工件的举升转序，或是作为仓储区域内轻型货物的垂直举升载体，在机加工车间、装配产线、仓储物流区都有对应的使用场景。从结构设计逻辑来看，整体采用单组剪叉臂的承载架构，剪叉臂通过中间铰接销轴形成可折叠的X型支撑结构，底部框架通过地脚安装孔与地面基础固定，避免举升过程中出现侧滑偏移，顶部台面采用花纹防滑钢板结构，表面的防滑纹理可以增大与承载物、作业人员鞋底的摩擦力，防止举升过程中物料滑落或是人员滑倒，

　　台面边缘做了折边强化处理，提升整体台面的抗变形能力，避免长期承载后出现台面下凹变形的问题。驱动部分采用单液压缸斜置布置的方案，液压缸缸筒端铰接在底部框架的安装座上，活塞杆端铰接在剪叉臂的中部受力点位置，这种布置方式可以在液压缸伸出时，通过推力带动剪叉臂绕铰接点转动，从而实现顶部台面的平稳上升，液压缸回缩时则依靠台面及承载物的自重带动剪叉臂折叠完成下降动作，相比双缸对称布置的结构，单缸方案在中小载荷场景下结构更紧凑，液压管路布置更简单，后期维护的点位更少。剪叉臂的铰接位置全部采用带衬套的销轴连接，衬套选用自润滑材质，减少长期往复转动带来的磨损，延长铰接点的维护周期，底部框架与剪叉臂的连接端、顶部台面与剪叉臂的连接端都设置了滑动导槽，

　　剪叉臂的端部滚轮可以在导槽内滚动，将举升过程中的滑动摩擦转化为滚动摩擦，降低升降过程中的阻力，避免出现卡滞问题。在安装边界方面，底部框架的安装孔位按照常规混凝土地面的膨胀螺栓安装尺寸设计，安装时需要保证基础地面的平面度误差不超过千分之三，避免框架受力不均导致剪叉臂运动卡涩，设备收拢状态下的整体高度较低，可以适配低矮空间的安装需求，举升到最高位置时的整体高度覆盖常规工位作业、轻型货物举升的高度需求，不会出现举升行程冗余过大导致的结构浪费。平台侧面设置了独立的液压动力单元安装位，将液压泵站、控制阀组集成在底部框架的侧端，不需要额外外置液压站，减少设备整体的占地面积，动力单元的检修口朝向设备外侧，日常检查油位、更换液压油、

　　检修阀组时不需要拆解主体结构，操作空间充足。从结构受力的角度，设计时对剪叉臂的截面尺寸做了针对性强化，铰接点位置做了局部加厚处理，避免应力集中导致的臂体变形，液压缸的铰接座位置设置了加强筋板，将液压缸的推力分散传递到底部框架的主梁上，避免局部应力过大导致焊缝开裂。顶部台面的下方设置了横向加强梁，对应剪叉臂的支撑点位布置，保证台面承载时受力均匀，不会出现局部塌陷。在实际使用中，这款升降台可以根据需求在台面周边加装安全防护栏，也可以在底部框架上安装行程限位开关，限制最高举升位置和最低收拢位置，避免超行程运行导致的结构损坏，液压回路中可以加装液压锁，防止管路意外破裂时台面快速下坠，提升使用过程中的安全性。整体结构没有多余的冗余设计，所有受力构件的尺寸都匹配中小载荷的使用需求，既不会因为结构过于单薄导致承载能力不足，也不会因为过度设计造成材料浪费，三维建模过程中对所有运动部件做了干涉检查，保证剪叉臂在全行程伸缩过程中不会与框架、台面、液压管路发生碰撞，铰接点的配合间隙按照实际机加工的公差要求设置，还原真实设备的装配关系，可直接用于结构参考、选型比对或是二次优化设计。
