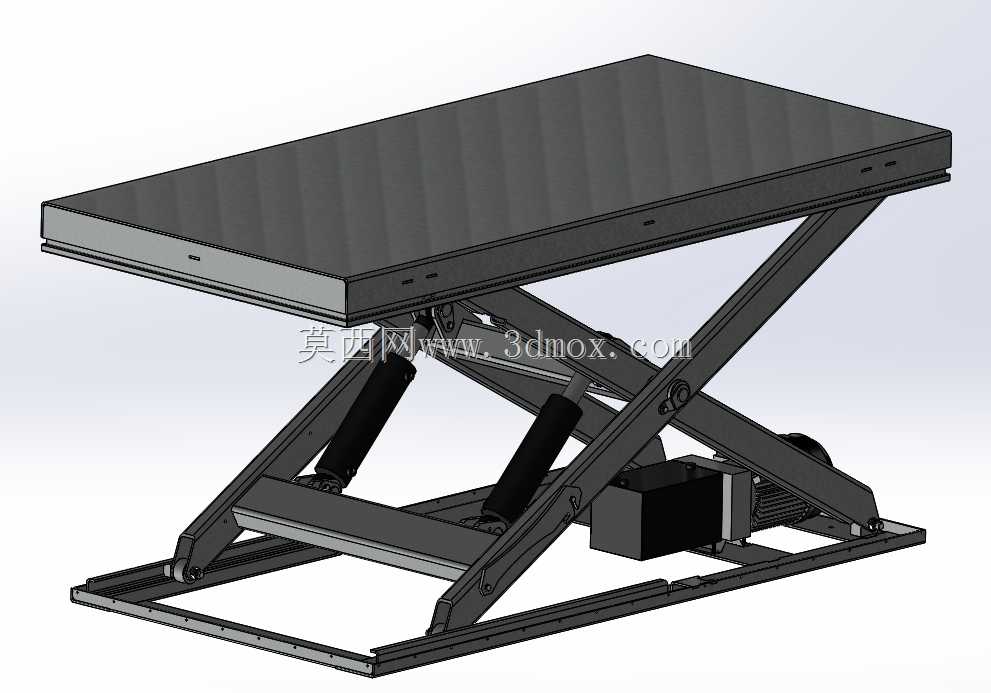

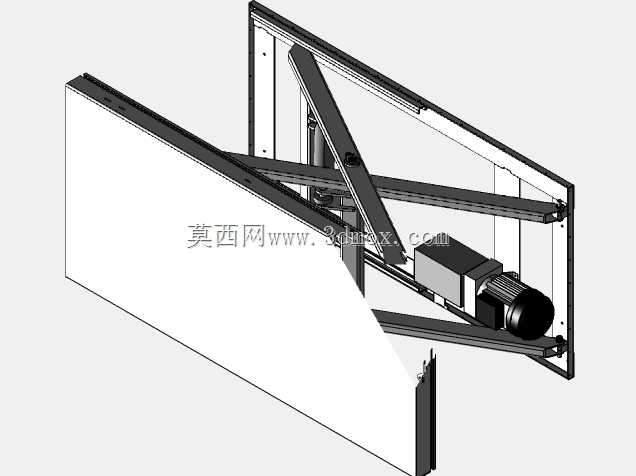

剪叉式升降平台是车间、仓储、物流与设备维护现场极为常见的垂直举升装备,核心价值在于把人员、工装或待检修部件平稳抬升到指定高度,同时在收拢状态下保持较小占地,便于在通道狭窄、工位密集的厂房内转运与停放。这套结构围绕剪叉臂的交叉铰接展开,依靠臂杆夹角变化实现台面的垂直升降,相比单立柱或导轨式方案,它在中低行程、中大载荷区间能提供更均衡的支撑刚度,台面受力后不易偏摆。
从实际工况看,这类设备常出现在生产线设备检修、仓储高位取放料、厂房管线安装、展会布景搭建等场景。作业时台面四周需预留人员站位与护栏空间,底部行走轮或固定支腿决定了整机的占位边界;剪叉臂完全收拢后,整机高度被压缩到较低尺寸,能够顺利通过普通车间门洞,而展开至最高位时,臂杆呈近竖直的交叉状态,此时液压缸推力沿臂杆方向的分量利用率最高,也是结构稳定性校核的关键姿态。
设计思路上,剪叉臂采用型钢或折弯板焊接成型,臂与臂之间、臂与底座及台面之间通过铰接销轴连接,销轴配合处需保证同轴度,避免升降过程中出现卡滞或侧向附加弯矩。驱动端通常选用液压缸,缸体一端铰接于底座或下层臂杆,活塞杆端推动剪叉交叉点附近的滑块或铰接座,将直线推力转化为臂杆的转动举升。液压回路中需设置溢流保护与节流限速,防止管路失压时台面骤降;台面下方还常布置机械防坠锁止机构,在举升到作业高度后形成刚性支撑,减轻液压系统长期保压的负担。
外形尺寸方面,底座轮廓决定了设备的最小安装与停放空间,台面长宽需匹配作业人数与所载工装尺寸,铰接点间距、臂杆长度则直接决定行程与最低收拢高度。建模时需重点还原各铰接轴的配合关系、液压缸的安装铰点位置以及台面护栏、支腿等附属结构,确保运动仿真中臂杆展开收拢无干涉,液压缸行程与极限姿态对应准确,为后续的强度校核、选型改型与现场布置提供可靠的三维依据。
