小型水平轴风力涡轮机三维结构设计

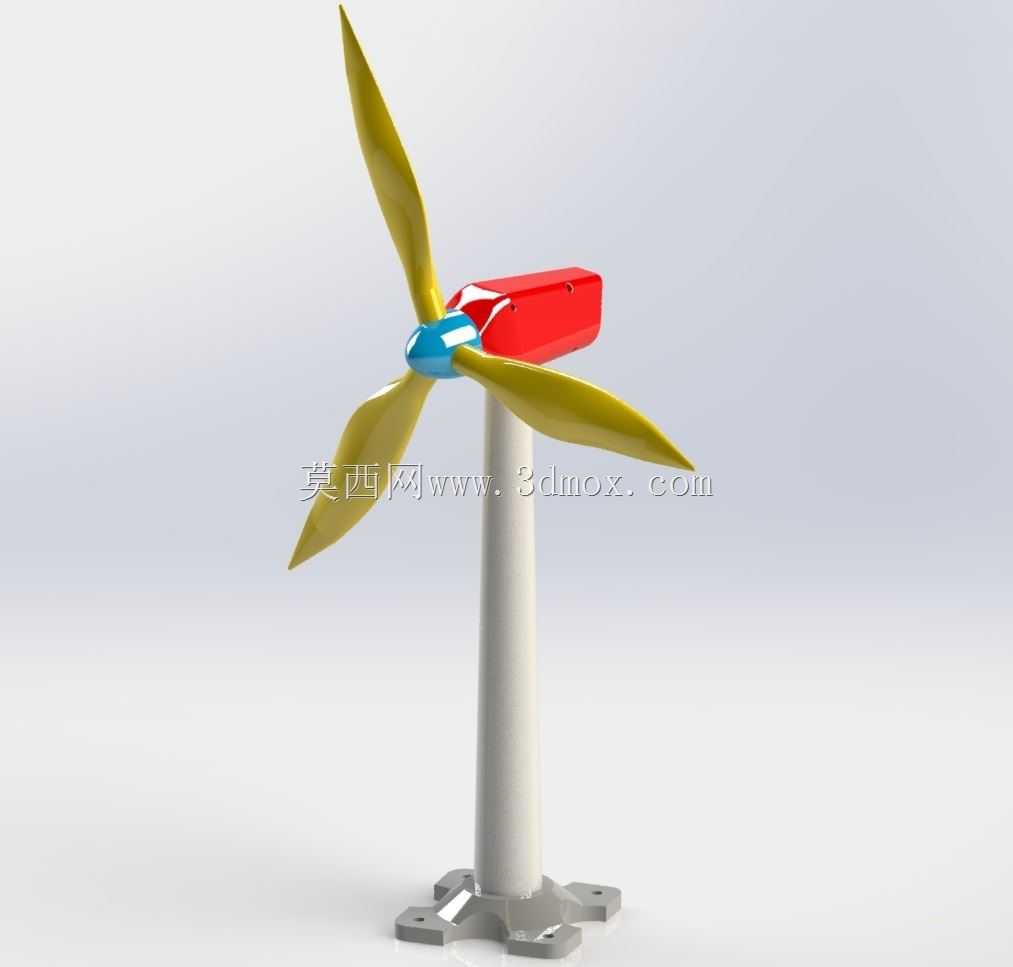

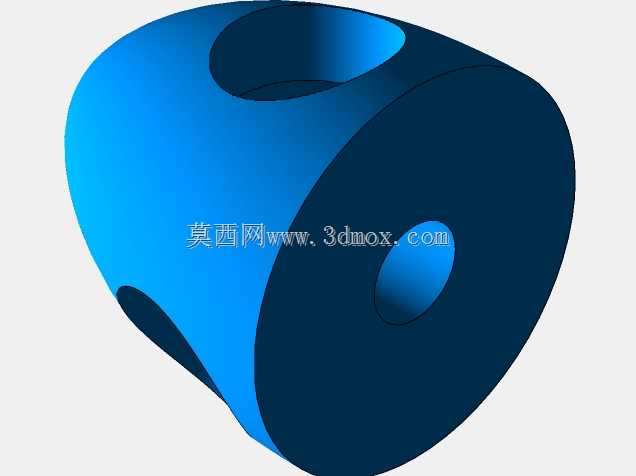

　　这款小型水平轴风力涡轮机的结构设计，主要面向分布式离网供电场景，可适配海岛偏远站点、野外监测基站、户用分布式微网等小功率用电需求场景，作为独立供电单元补充光伏供电的间歇性短板，在低风速区域也能通过结构优化实现稳定的风能捕获。从实际功能逻辑来看，整套结构分为风轮捕获单元、机舱传动与发电单元、塔筒支撑单元、底座安装固定单元四个核心模块，各模块之间的配合公差在建模阶段就做了适配，避免实际装配时出现干涉问题。风轮部分采用三叶片布局，叶片翼型经过低风速适应性优化，叶根与轮毂的连接采用法兰式锁紧结构，可承受额定风速下的交变载荷，叶片的扭转角从叶根到叶尖做了渐变处理，保证不同叶展位置的攻角处于合理区间，降低叶尖涡流带来的能量损失，

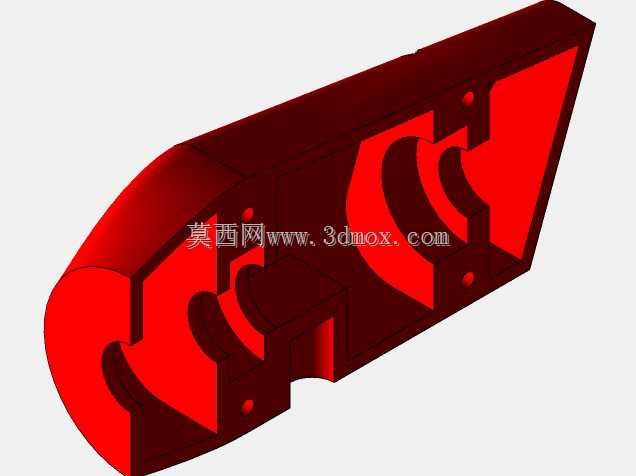

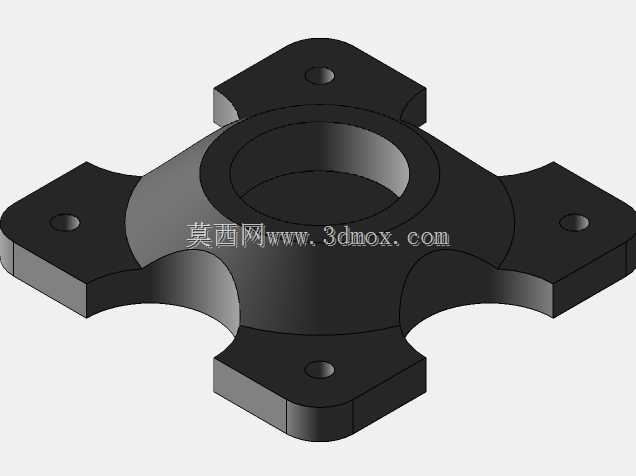

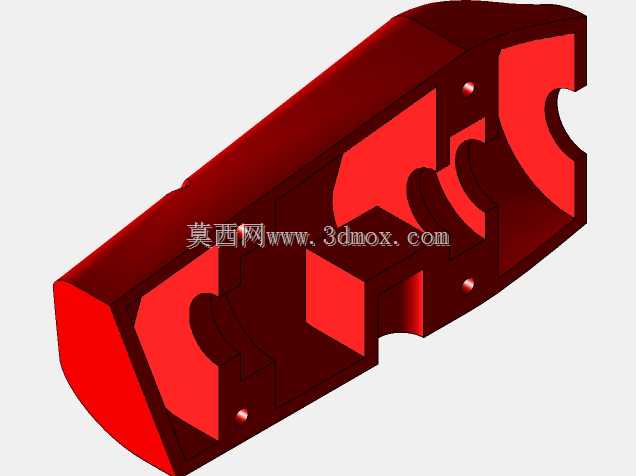

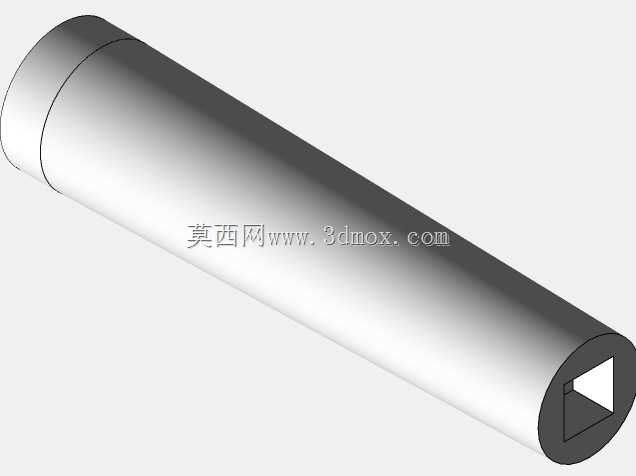

　　同时叶片前缘做了圆弧过渡处理，减少沙尘、雨水冲蚀对结构的磨损。机舱部分采用流线型整流罩设计，内部预留了发电机、增速齿轮组、偏航轴承的安装空间，整流罩与机舱底座的连接采用卡扣加螺栓的双重固定方式，既方便后期运维拆装，也能保证野外大风环境下的结构密封性，避免雨水、沙尘进入机舱内部损坏传动与发电组件。塔筒部分采用等径直筒结构，相比锥筒结构加工难度更低，适合小批量生产场景，塔筒上下两端分别焊接连接法兰，上端法兰与机舱底座的偏航轴承配合，实现风轮的自动对风功能，下端法兰与底座的安装面通过螺栓锁紧，法兰面的螺栓孔采用均布设计，保证受力均匀，避免长期交变载荷下出现螺栓疲劳断裂的问题。底座部分采用方形安装底板搭配加强筋结构，

　　底板上预留了四个地脚螺栓安装孔，可直接固定在混凝土基础或者钢结构支架上，加强筋的布置沿着塔筒受力的径向与周向分布，可将塔筒传递的弯矩、剪力均匀分散到底座整个安装面，避免局部应力集中导致的底座变形。在建模过程中，各部件的装配边界做了明确的定义：叶片与轮毂的配合面采用H7/h6的间隙配合，保证安装时的定位精度同时不会出现装配卡滞；塔筒上下法兰的螺栓孔位置度公差控制在0.2mm以内，避免现场安装时出现孔位错位；机舱内部的传动部件安装基准面做了共面约束，保证传动轴的同轴度要求，减少运行过程中的振动与噪音。从实际应用的角度出发，这款结构的尺寸边界做了合理控制，整体高度适配小型站点的安装空间要求，风轮旋转直径覆盖小功率发电的风能捕获面积需求，

　　不会因为尺寸过大导致运输、安装成本过高，也不会因为尺寸过小导致发电效率无法满足用电负载需求。在结构细节处理上，所有外露的连接螺栓都做了沉头孔设计，避免突出的螺栓头产生额外的风阻，同时也能减少螺栓的锈蚀风险；叶片与轮毂的连接位置做了导流罩覆盖，降低连接部位的空气紊流；塔筒外壁做了光滑过渡处理，减少风载荷下的涡激振动风险。针对野外运行的实际工况，结构设计时也考虑了维护便利性，机舱罩的拆分面设置在侧面，无需吊装设备就可以打开机舱进行内部部件的检修；叶片采用单螺栓固定结构，单支叶片损坏时可以单独更换，无需拆卸整个风轮；底座的安装孔采用长圆孔设计，允许一定的安装位置误差，降低现场基础施工的精度要求。整套结构的受力路径清晰，风载荷作用在叶片上之后，通过轮毂传递到机舱主轴，再通过偏航轴承传递到塔筒，最终通过底座分散到安装基础，每个受力环节的结构强度都做了对应加强，避免出现应力薄弱点，保证设备在设计寿命周期内的结构可靠性。
