钣金结构排气成型工装组件设计

　　在钣金冲压加工的产线环节里，这类带排气槽结构的成型工装，主要适配薄板类壳体零件的一次成型工序，常见于通讯设备壳体、小型工控机外壳、电源防护壳这类需要兼顾结构强度与散热排气需求的零件加工场景。日常生产中，很多薄板弯折成型后的壳体零件，侧壁需要排布规整的排气通槽，同时还要保证安装位的平面度、弯折边的垂直度，要是采用分步裁切再弯折的工艺，很容易出现槽位错位、弯折边变形、安装孔位偏移的问题，这类一体式成型工装就是为了解决这类工艺痛点设计的。

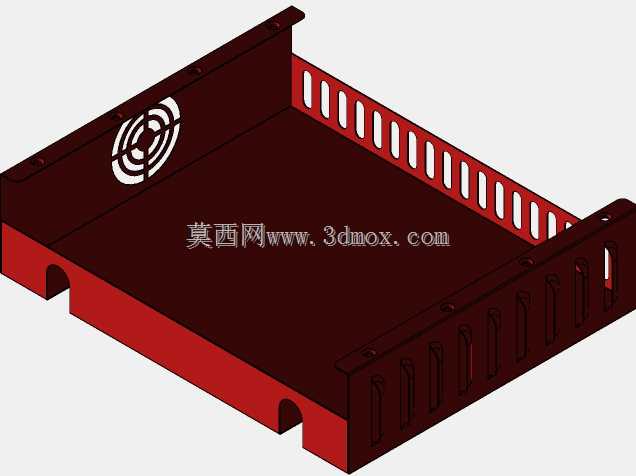

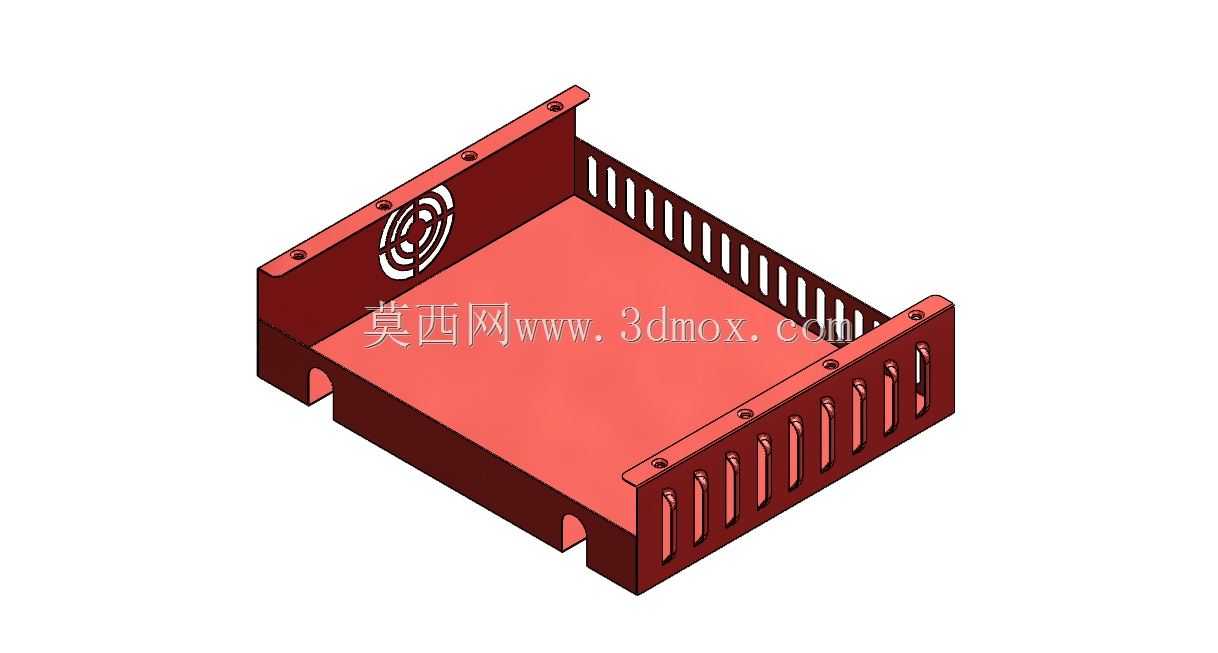

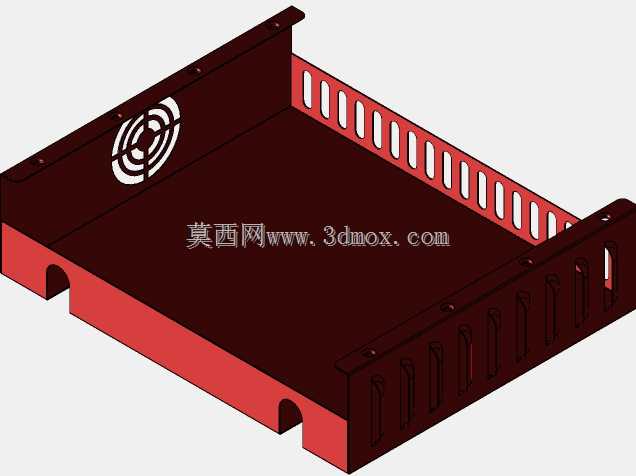

　　从结构功能来看，工装主体采用框式承载结构，底部平整的承载面直接贴合待加工钣金坯料，保证坯料放置时的平面基准，避免加工过程中坯料翘曲影响成型精度。三个侧边的立板结构集成了多重功能：首先是定位功能，立板内侧的尺寸边界刚好匹配待加工坯料的外形尺寸，坯料放置时可以直接靠紧立板完成定位，不需要额外加装定位块，减少装夹辅助时间；其次是成型功能，立板上排布的长条形凸起结构，对应壳体零件侧壁的排气槽位，冲压合模时可以直接在钣金侧壁压出规整的排气通槽，槽边的圆角过渡设计可以避免冲压时应力集中导致的板材开裂，同时减少槽口的毛刺残留，降低后续去毛刺的工序成本；另外立板上的圆形靶标定位结构，是为了适配自动化产线的视觉定位需求，机械手上下料时可以通过识别这个靶标快速校准工装位置，保证上下料的对位精度，适配无人化冲压产线的加工节奏。

　　安装边界方面，工装四个角延伸出的带孔安装耳，是用来将工装固定在冲压设备的工作台上的，安装孔的孔位间距适配常见的160吨、200吨开式冲床的工作台T型槽间距，不需要额外制作过渡连接板就可以直接装夹固定。工装的整体高度控制在120mm以内，适配常规冲压设备的闭合行程，不需要调整冲床的滑块行程就可以直接使用，降低设备调试的时间成本。立板上的安装孔位同时兼顾了快换需求，当需要加工不同尺寸的同类型壳体时，只需要更换对应规格的成型镶块，不需要拆卸整个工装主体，大幅缩短产线换型的时间。

　　设计思路上，这款工装没有采用传统的整体式钢模结构，而是采用了框式镂空的主体设计，一方面是减少工装本身的重量，方便人工吊装换型，另一方面镂空的结构可以让冲压过程中产生的废料、碎屑直接从镂空位置掉落，不会堆积在工装型腔内影响成型精度，日常清理维护也更方便。侧壁排气槽的排布间距经过反复验证，槽宽3mm、槽间距8mm的参数，既可以保证壳体零件的通风排气面积满足散热需求，又不会因为槽位过密导致侧壁结构强度下降，在1mm厚度的冷轧钢板、0.8mm厚度的铝合金板材上都可以稳定成型，不会出现槽位撕裂、变形的问题。立板边缘的让位缺口设计，是为了避让钣金坯料弯折时的圆角过渡区，避免合模时压伤坯料的弯折圆角，保证成型后零件的外观质量。

　　实际生产应用中，这类工装的成型效率比分步加工提升40%以上，一次合模就可以完成壳体的弯折定型、侧壁排气槽冲压、安装孔位预压定位三道工序，不需要多次周转定位，零件的形位公差可以稳定控制在0.1mm以内，完全满足通讯类、工控类壳体零件的装配精度要求。工装的成型工作面采用了淬火处理，表面硬度达到HRC55以上，连续冲压10万次以上不会出现明显的磨损、变形，使用寿命远高于普通的焊接式工装。另外工装的基准面经过平面磨床精磨处理，平面度控制在0.02mm以内，保证每次装夹坯料时的基准统一，批量加工的零件一致性好，减少后续装配时的修配工作量。
