可调式定位压紧边缘夹具结构设计

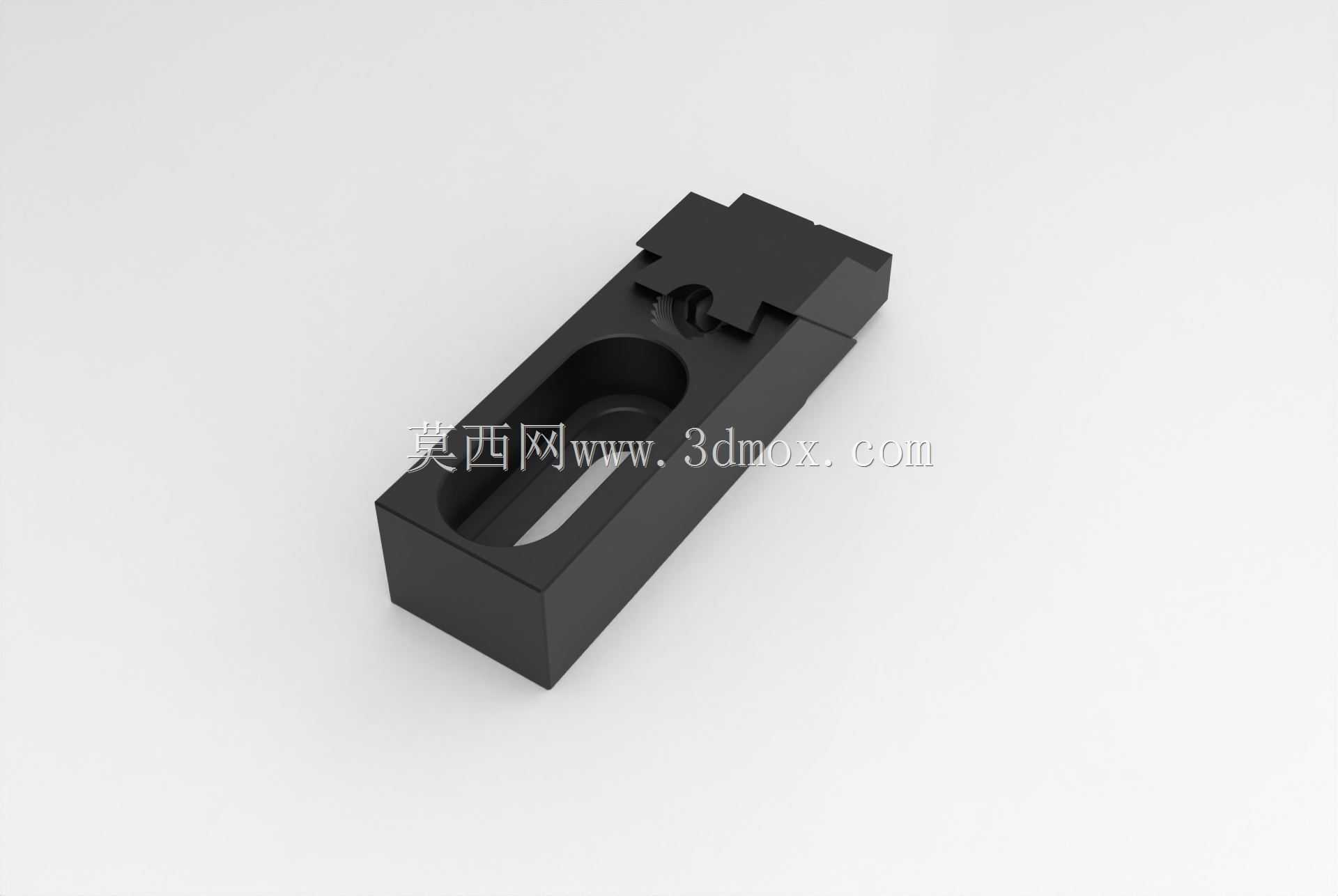

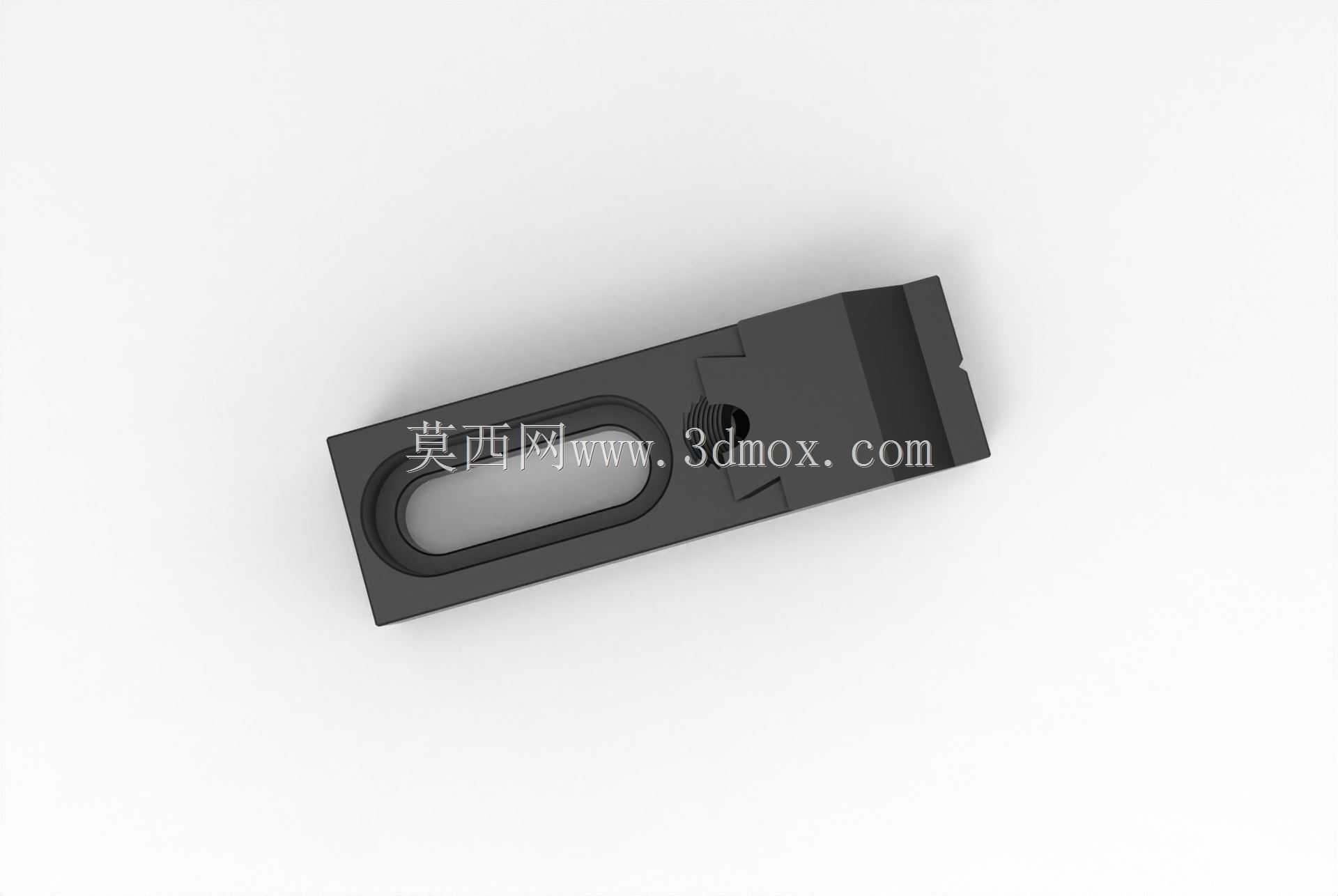

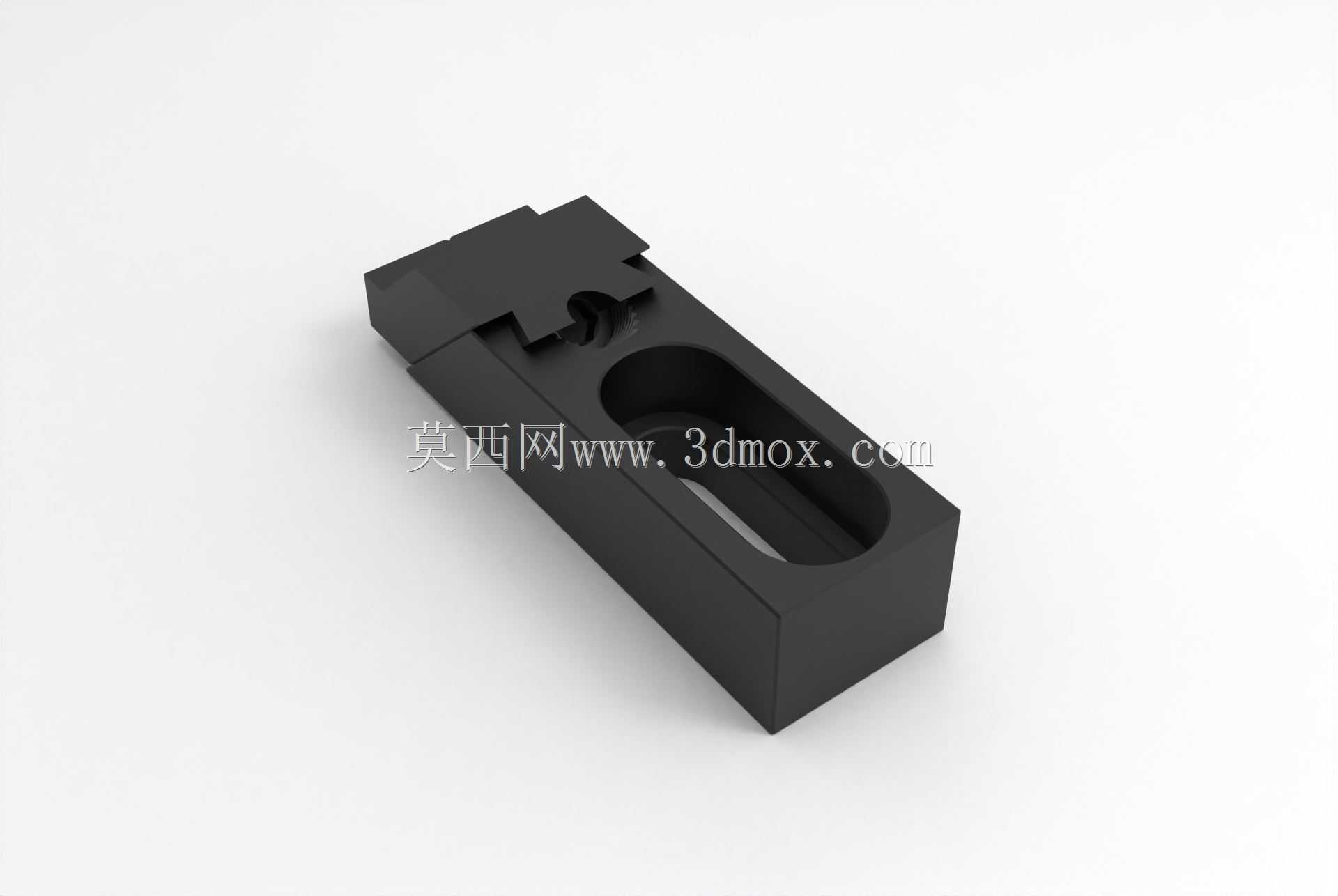

　　在精密工装夹具的定位压紧场景中，这类可调边缘夹常被布置在工装台的T型槽安装位，承担薄板类、小型机加工件的侧向定位与边缘压紧功能，尤其适配多品种小批量的机加工工位、工装检具的定位单元，相比固定式压块，它不需要针对每款工件单独制作定位块，能通过自身的调节行程适配一定尺寸范围内的工件装夹需求，减少工装换型时的调整时间。从结构设计逻辑来看，这款夹具体采用整体式块体结构，主体为长方体安装基座，基座上开设长圆形的安装沉槽，这个槽的长度方向对应夹具的调节行程，安装时螺栓穿过长槽将夹块固定在工装台的T型螺母上，松开螺栓即可沿槽长方向调整夹块的伸出位置，调整到位后锁紧螺栓即可完成位置固定，这种设计避免了传统压块需要在工装台面上反复打孔定位的麻烦，

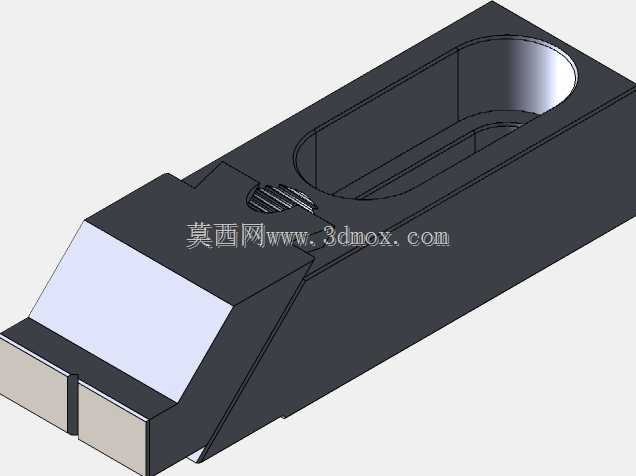

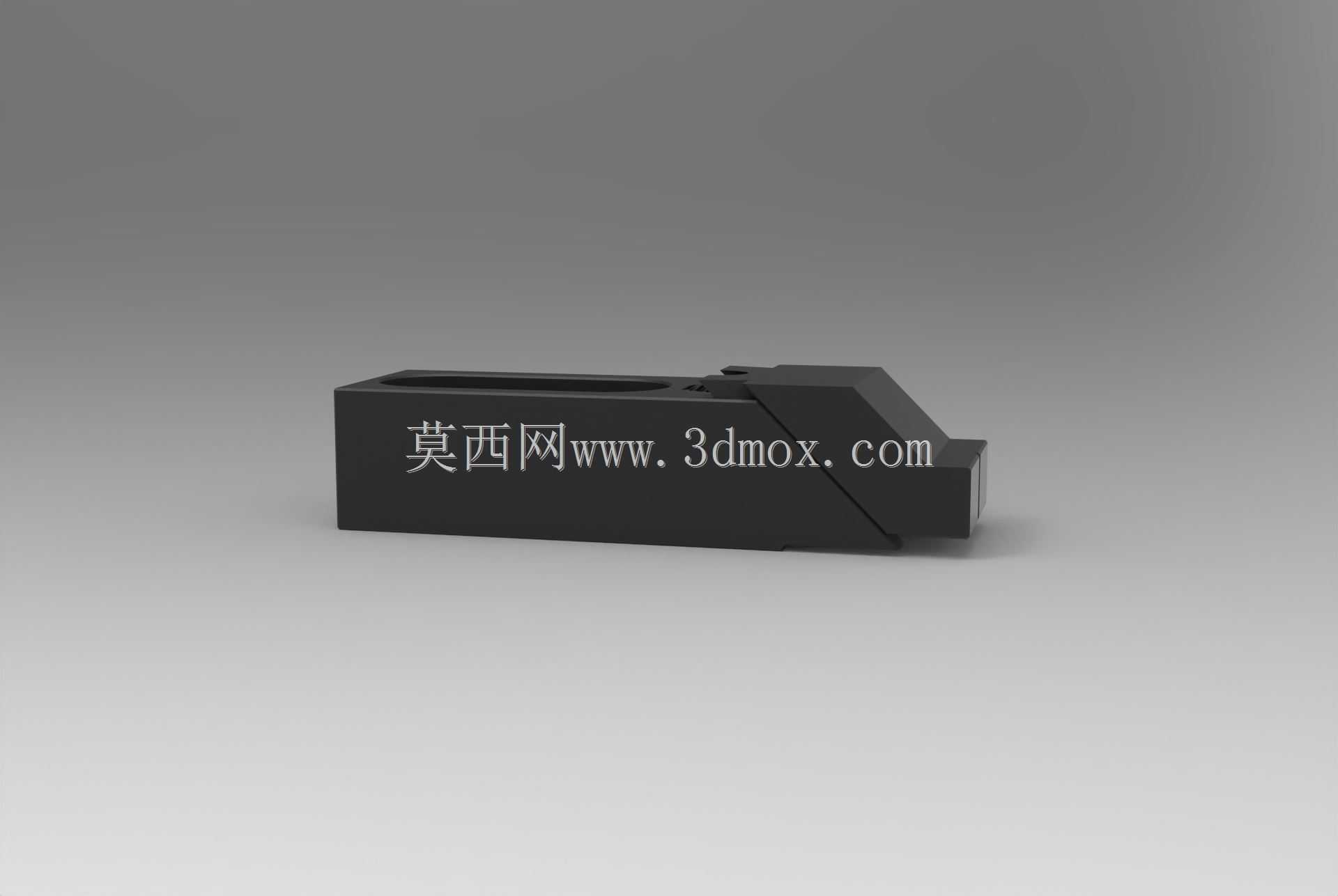

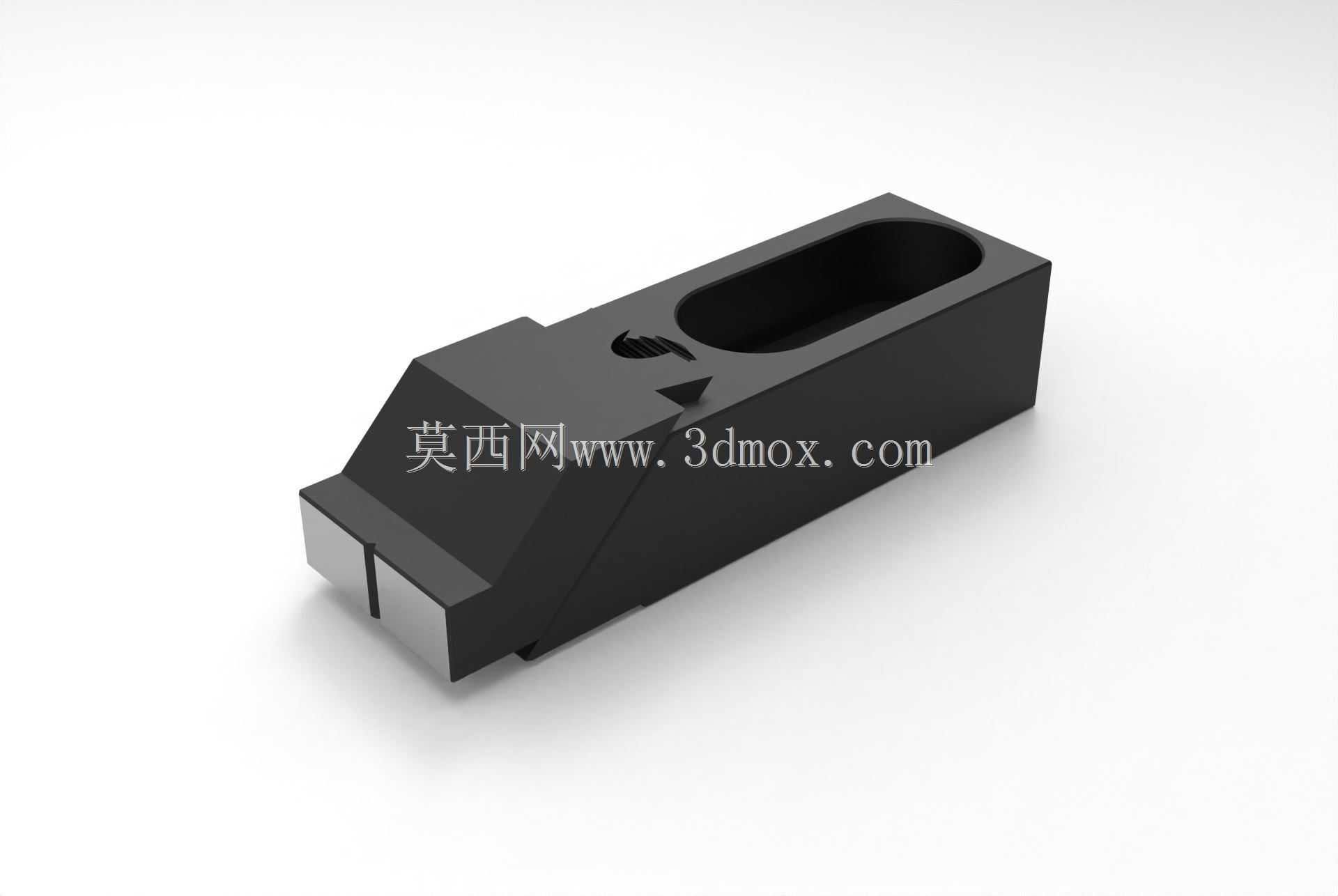

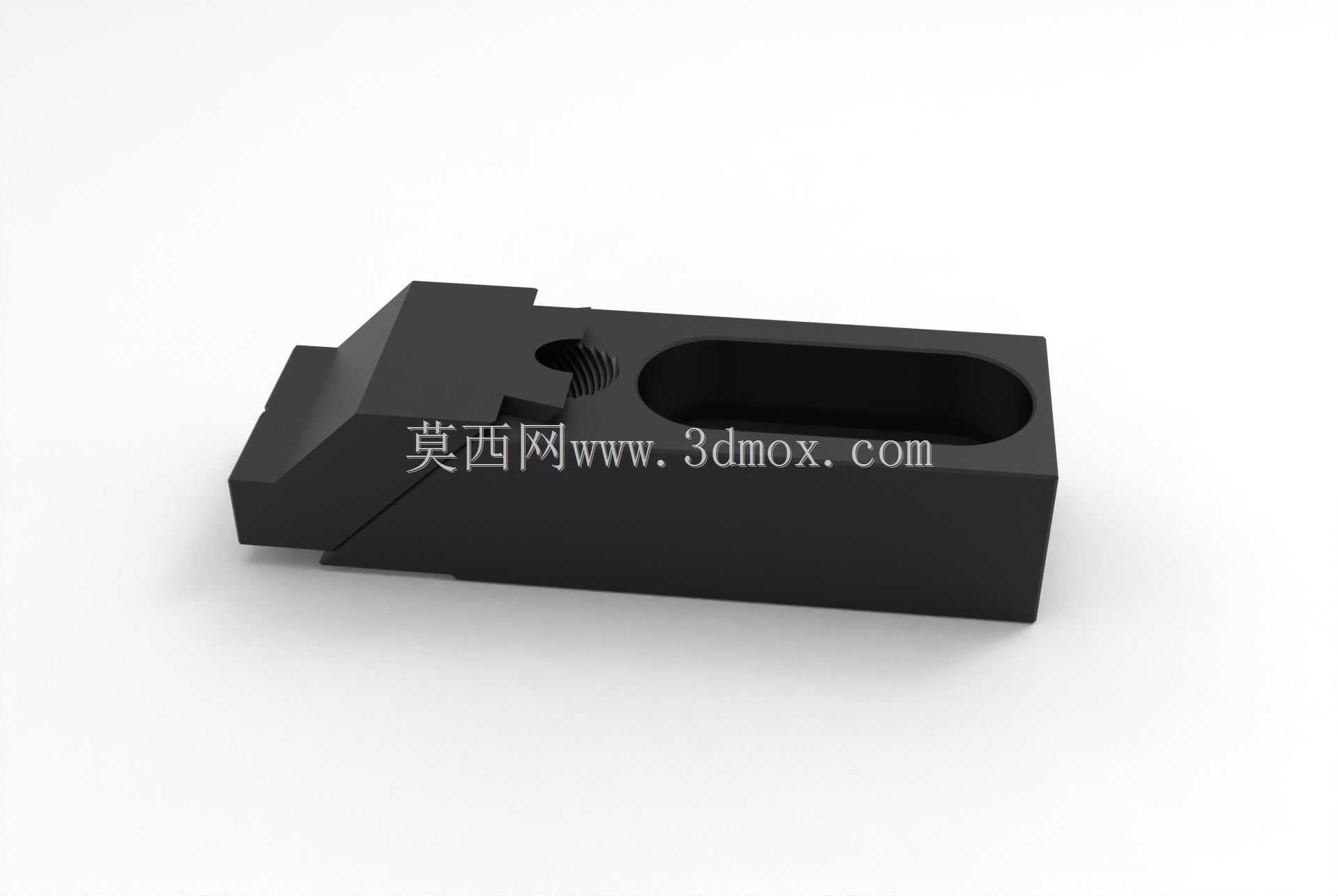

　　适配不同装夹位置的快速调整。夹块的工作端采用斜楔式压紧结构，前端的压合面做了分体式硬质镶块设计，镶块突出于夹块本体的前端面，与工件接触的压合面为窄边平面，既能保证足够的压紧力，又不会过多遮挡工件的加工面，减少夹具对加工路径的干涉；夹块本体上的斜向导向槽与调节箭头标识，对应内部的压紧调节结构，转动调节件时，斜楔结构会推动前端镶块产生微小的下压位移，在定位的同时实现对工件边缘的压紧，避免工件在加工过程中出现窜动。从安装边界来看，夹块的整体高度控制在常规工装夹具的通用高度范围内，基座底面为全平面设计，能与工装台面完全贴合，保证安装后的稳定性，不会因为接触面不平整出现装夹翘曲的问题；长圆形安装槽的宽度适配常用的工装安装螺栓规格，

　　不需要额外定制连接件就能直接装配在标准T型槽工作台上。在实际使用场景中，这类边缘夹常成组使用，沿工件的装夹边缘布置多个夹块，分别调整各自的位置与压紧量，就能实现异形工件、不同厚度板材的快速装夹，比如在小型CNC加工工位加工薄铝板、塑料件时，用这类夹块从侧边定位压紧，不会像传统的桥式压块那样在工件表面留下压痕，也不会占用工件上方的加工空间，方便刀具走刀；在工装检具的定位场景中，它可以作为可调定位挡边，适配不同尺寸批次的工件定位检测，不需要更换定位块就能快速适配尺寸波动范围内的工件，提升检具的通用性。设计过程中需要重点关注几个结构细节：一是长圆形安装槽的位置精度，槽的长度方向要与夹块的调节方向完全平行，否则调整时会出现卡滞，

　　导致夹块位置偏移；二是前端镶块的装配精度，镶块与本体的配合间隙要控制在合理范围内，既要保证调节时的顺畅度，又要避免压紧时出现晃动，影响装夹精度；三是斜楔结构的角度设计，角度要满足自锁要求，保证压紧后不会因为加工振动出现松脱，同时调节力矩要控制在手动就能操作的范围内，不需要借助额外工具就能完成压紧调节；四是夹块本体的材质选择，主体采用中碳钢调质处理，保证足够的结构强度，前端镶块采用淬火硬质钢材，提升耐磨性能，长期反复装夹也不会出现压合面磨损塌陷的问题，延长夹具的使用寿命。另外，夹块的侧面做了斜面过渡设计，既减少了本体的材料用量，又能避免安装调整时尖锐边角划伤操作人员，同时在密集布置多个夹块时，斜面结构能减少相邻夹块之间的干涉，提升工装台面的空间利用率。
