雅科夫列夫UT-1螺旋桨教练机三维数模

　　这款螺旋桨飞行器的三维数模还原了早期单发下单翼教练机的完整结构特征，建模过程中优先保证气动外形的曲面连续性，机身采用纺锤形流线型设计，从机头发动机舱段开始逐步向机尾收窄，曲面过渡处的G2连续性处理能够直接支撑后续的气动仿真计算需求，不需要额外对曲面进行修补重构。机头位置的星型发动机舱做了简化的凸起造型，匹配外露的两叶木质螺旋桨结构，螺旋桨的桨叶翼型采用早期低速翼型截面，扭转角从根部到梢部逐步变化，能够匹配低速飞行状态下的拉力输出需求，桨毂位置的整流罩造型贴合发动机前端轮廓，减少飞行过程中的正面阻力。

　　起落架采用后三点式固定起落架布局，两个主起落架布置在机翼前方的机身下部，采用水滴形整流罩包裹起落架支柱与机轮，既能够降低飞行阻力，也还原了该机型的典型外观特征，尾轮尺寸较小，布置在机尾最下端，安装位置预留了转向结构的活动空间，能够匹配地面滑行阶段的转向操作需求。机翼为平直下单翼布局，翼型厚度从翼根到翼梢逐步减薄，机翼与机身的连接位置做了平滑的整流过渡，没有突兀的接缝结构，机翼展长与机身长度的比例匹配原机的实际尺寸比例，建模时对机翼的安装角做了准确还原，保证平飞状态下机翼能够提供足够的升力，不需要额外的配平调整。

　　座舱为开放式单座设计，布置在机翼后缘前方的机身段，座舱位置预留了飞行员的乘坐空间，风挡为小型弧形挡风结构，没有多余的框架遮挡，符合早期教练机的视野设计要求，能够让飞行学员在训练过程中获得足够的前方与侧方视野，方便观察飞行姿态与周边空域情况。尾翼组由垂直尾翼与水平尾翼组成，垂尾为单垂尾布局，布置在机尾末端，方向舵的偏转角度范围在数模中做了活动边界预留，平尾布置在垂尾根部两侧，升降舵同样预留了偏转活动空间，能够支持后续做飞行动画的运动仿真设置。

　　在实际应用场景中，这类轻型螺旋桨教练机的数模可用于航空科普教具开发、航空主题展陈的虚拟内容制作、早期航空史研究的可视化展示，也可作为飞行模拟类内容的载具模型使用。建模过程中对机身的比例控制做了多轮校准，参考了现存实机的多视角影像资料，保证各个视角下的外形轮廓都与实机一致，没有出现比例失调的问题。机身曲面的分模线位置做了隐性的结构划分，能够支撑后续如果需要做实体拆分、3D打印制作等下游应用，不需要重新对模型进行拓扑重构。

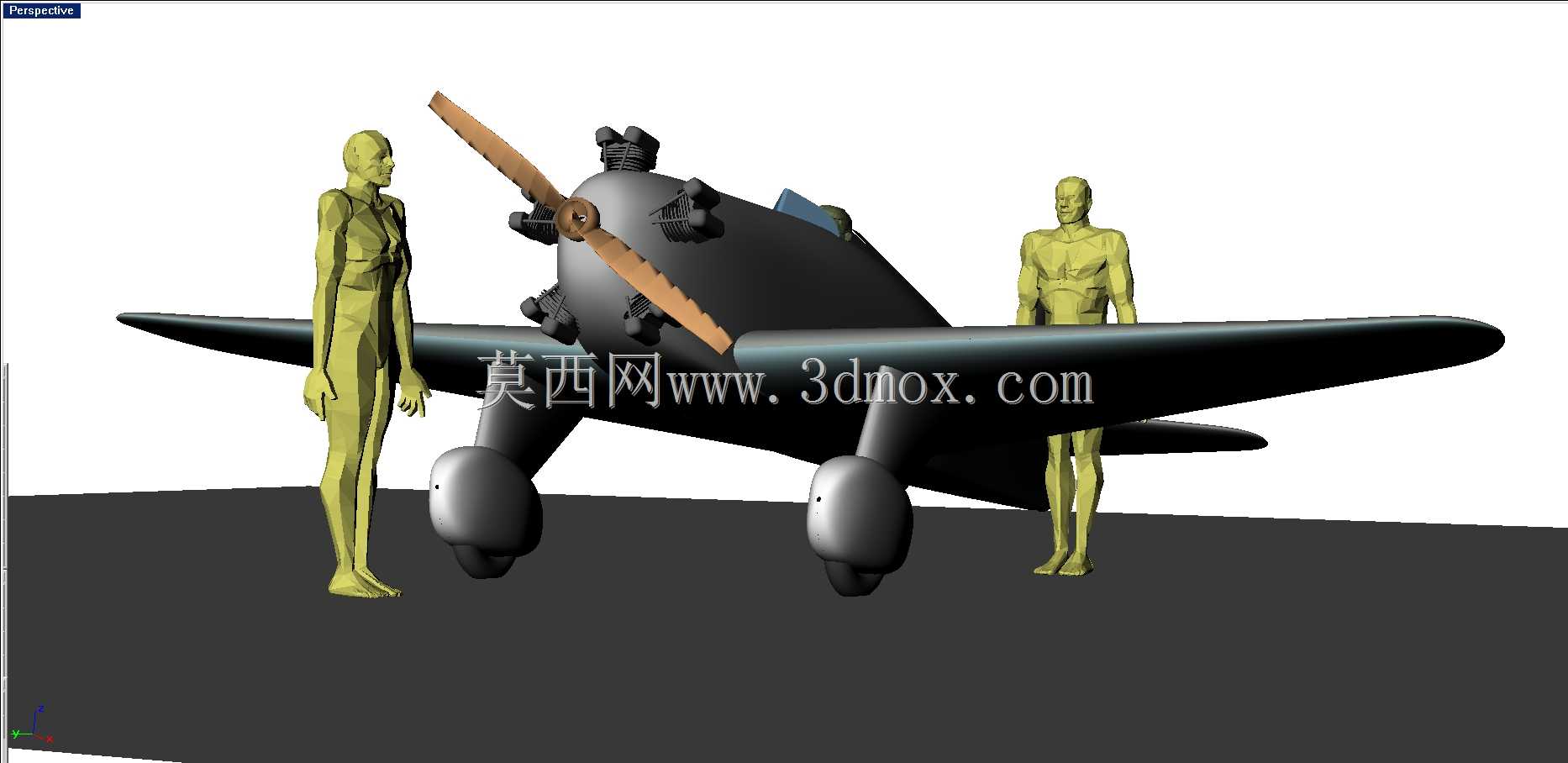

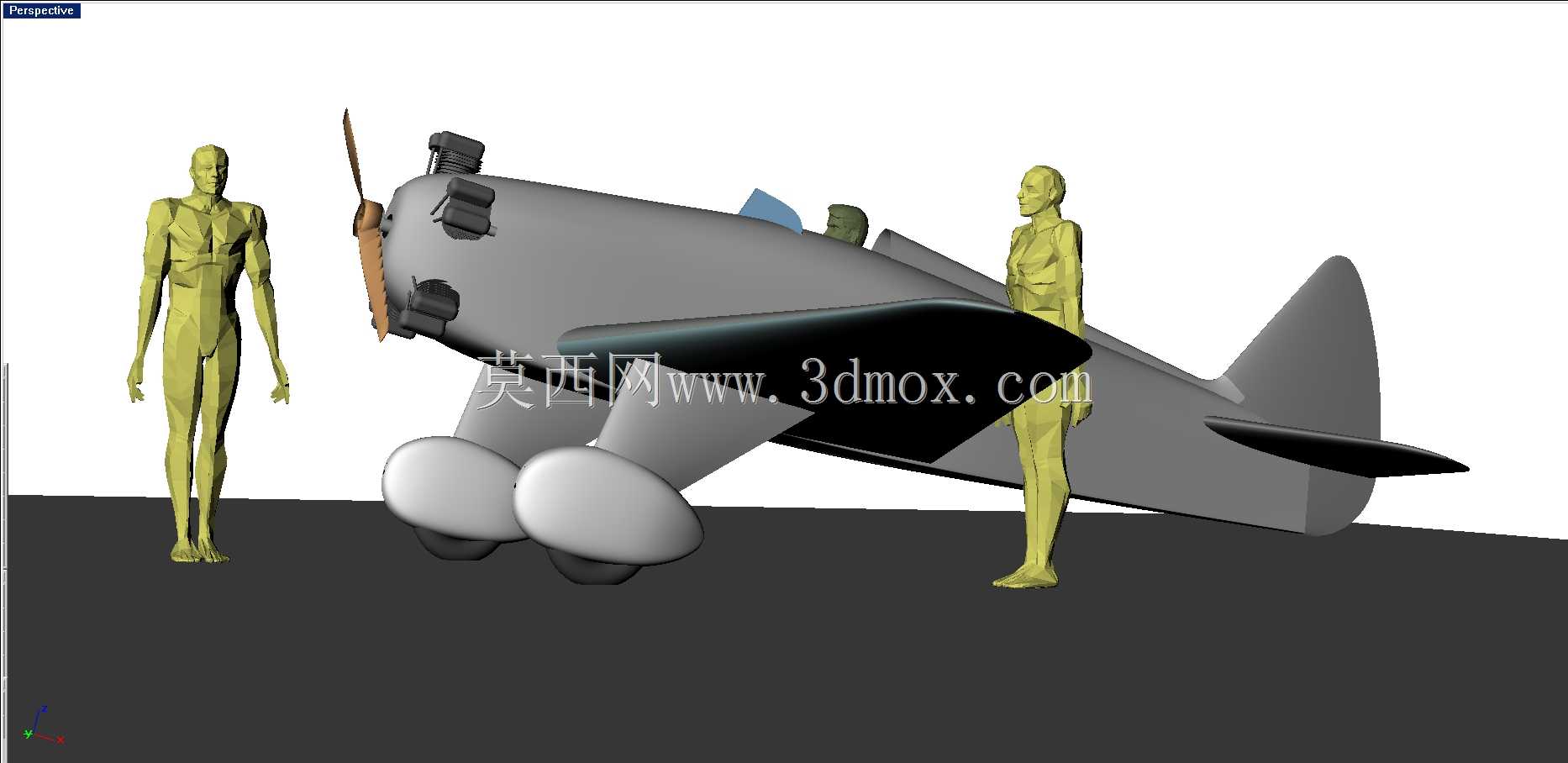

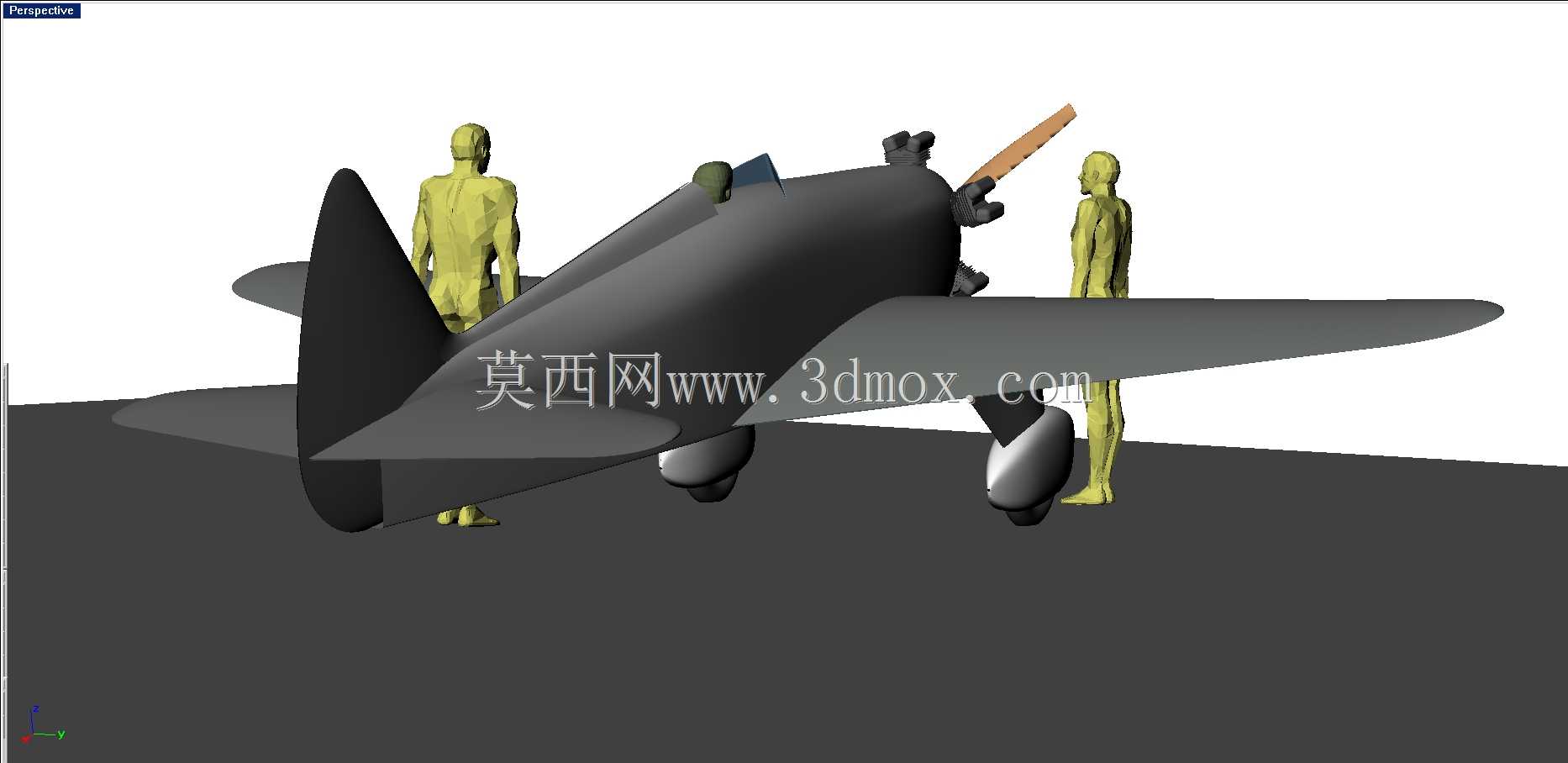

　　数模中附带的等比例人体参考模型，能够直观展示飞行器的实际尺寸量级，方便使用者快速判断整机的高度、长度等空间边界参数，整机的地面停放状态下，机背最高处距离地面的高度、机翼距离地面的净空距离都符合实机的实际参数，在做场景搭建时能够准确匹配地景、机库等周边模型的比例关系。螺旋桨与发动机舱的连接位置做了同轴度约束，在做螺旋桨旋转动画时不会出现偏心错位的问题，起落架的机轮也设置了旋转轴约束，能够直接用于地面滑行动画的制作。

　　从设计思路来看，这类早期教练机的设计核心是兼顾低速飞行稳定性与操作简便性，数模还原过程中也重点体现了这一点，整机的重心位置布置在机翼升力中心的靠前位置，保证飞行过程中的纵向稳定性，适合飞行学员掌握基础飞行操作，不会因为过于灵敏的操纵特性增加训练难度。机身结构的简化设计也符合当时的制造工艺水平，没有复杂的曲面结构，能够降低生产制造的难度，同时也减少了维护工作量，适合作为训练机型大规模列装使用。数模的曲面质量能够满足常规的渲染、仿真、3D打印等不同场景的使用需求，不需要针对不同下游应用做大幅度的模型调整，各个部件的命名清晰，层级划分明确，方便使用者根据需求对单个部件进行修改调整，比如更换螺旋桨样式、调整座舱细节等操作都可以快速完成。
