老式喷气式教练机外观曲面结构设计

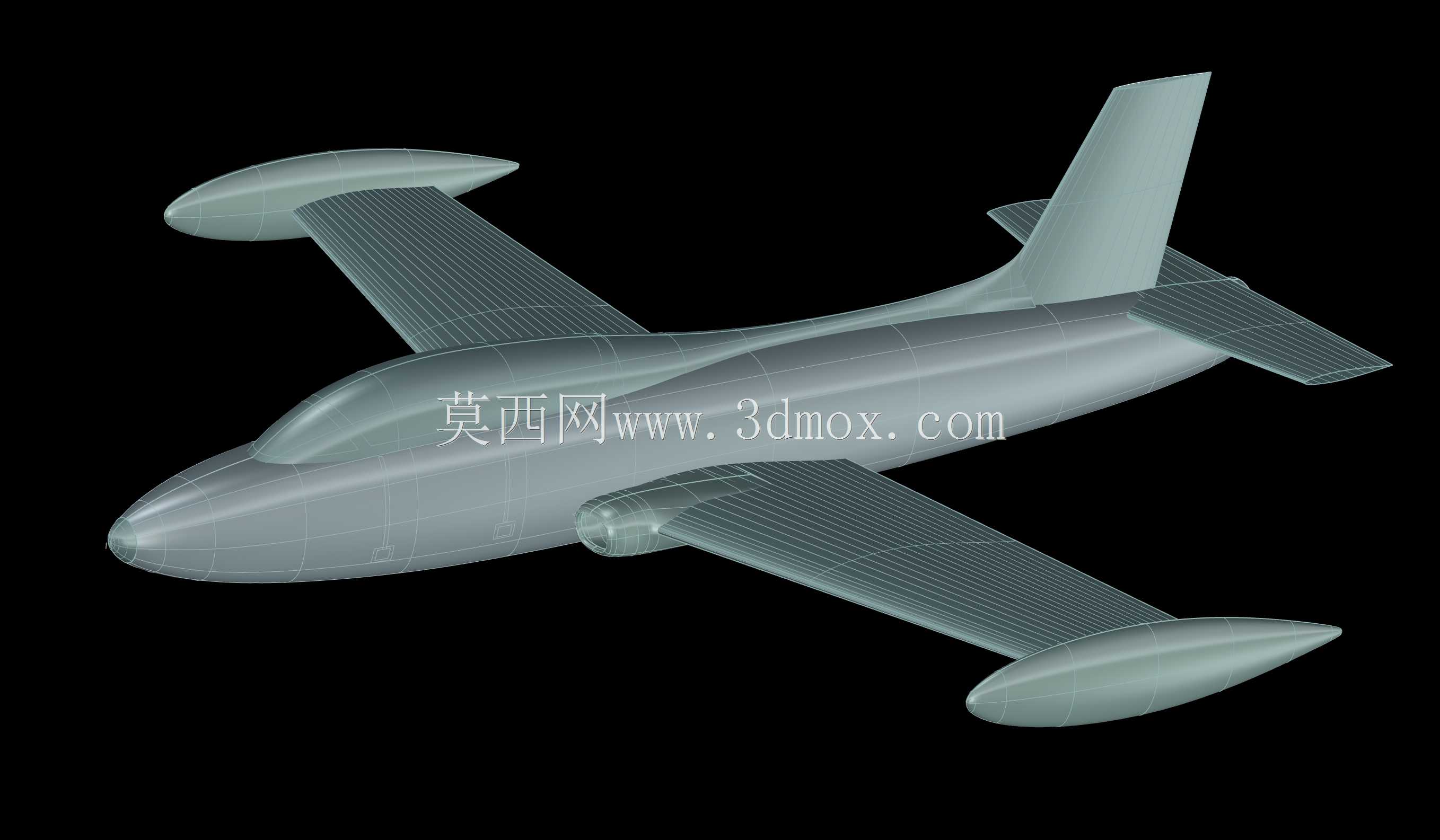

　　该模型还原的是一款单发双座喷气式教练机的完整外表面曲面结构，这类机型在飞行员培养体系中承担着承上启下的核心作用，既可以用于飞行学员完成初级飞行训练后的喷气式机型适应性训练，也可承担部分基础战术训练、仪表飞行训练科目，部分改进型号还可挂载轻型武器装备承担近距空中支援、边境巡逻等低强度作战任务。从实际使用场景来看，这类教练机需要兼顾低速操纵稳定性与高速飞行特性，对气动外形的曲面顺滑度要求极高，模型在构建过程中严格按照实机的气动布局逻辑搭建曲面框架，机身采用典型的全金属半硬壳式结构的曲面划分逻辑，机头段为圆润的进气道唇口曲面，平滑过渡到中段机身，既保证亚音速飞行阶段的进气效率，也能降低机身正面的气动阻力。机翼采用中单翼布局，

　　翼型为适合教练机低速特性的层流翼型，机翼前缘带有一定的后掠角，兼顾低速起降阶段的升力特性与高亚音速飞行时的阻力控制，翼尖设置有流线型的副油箱安装挂点曲面，模型中完整还原了翼尖油箱的流线外形与机翼的过渡曲面，保证该位置的气动连续性，避免出现气流分离影响飞行稳定性。尾翼部分采用常规布局，垂直尾翼带有较大的后掠角，方向舵操纵面的曲面分界清晰，水平尾翼设置在垂直尾翼根部下方，保证大迎角飞行阶段的操纵效率，避免机身气流对尾翼操纵面的干扰。起落架部分为前三点式布局，模型中还原了起落架舱门的曲面轮廓与收放位置的边界，前起落架位于机头下方，主起落架收纳于机翼根部与机身连接的整流罩内部，整流罩曲面与机身、机翼顺滑过渡，既降低飞行阻力，

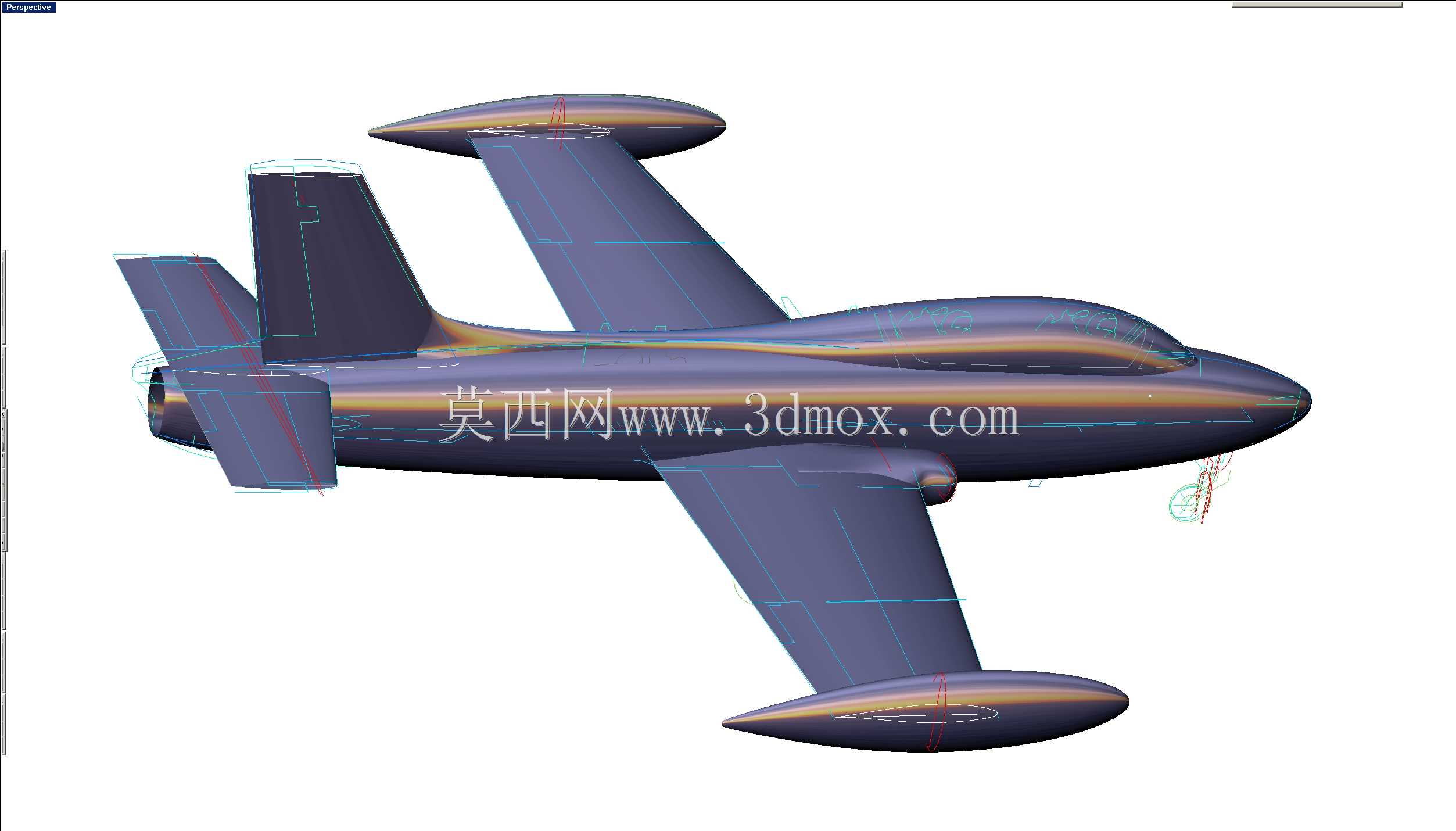

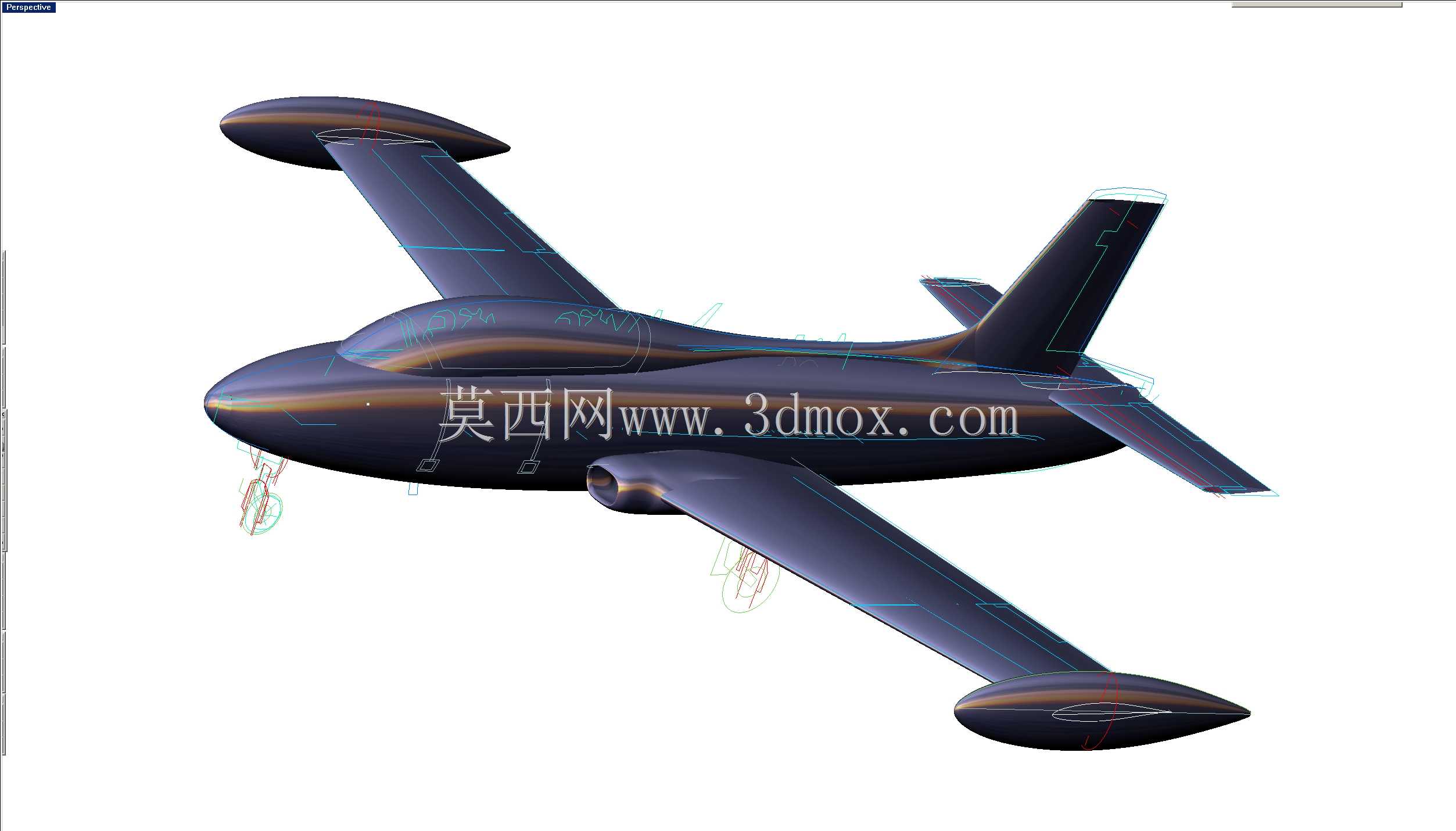

　　也能保证起落架收放过程中不会与周边结构发生干涉。座舱部分为串列双座布局，座舱盖采用整体式曲面风挡与分段式座舱盖设计，曲面弧度兼顾飞行员的前向、侧向视野需求，风挡曲面的光学角度符合航空装备的视野设计规范，能够避免飞行过程中出现严重的光学畸变影响飞行员判断。从建模逻辑来看，整个外表面采用G2连续的曲面搭建方式，所有曲面拼接位置无明显折角，符合航空产品气动外形的设计要求，机身表面的蒙皮分块线、检修口盖轮廓、天线安装位置都按照实机的布置逻辑做了曲面分区，可直接用于后续的结构细节深化、气动仿真分析、渲染展示等工作。在实际工程应用中，这类曲面模型可作为航空类教学演示的载体，用于讲解喷气式教练机的气动布局特点、曲面建模思路，也可作为文创产品开发、

　　仿真动画制作的基础模型，在进行结构深化设计时，可基于现有外表面曲面向内偏移出蒙皮厚度，再搭建内部的框、梁、长桁等承力结构，同时可根据安装边界约束，校核机载设备、燃油系统、操纵系统的布置空间是否满足要求，比如机身中段的座舱后方位置预留有航电设备舱的空间边界，机翼内部的空间可用于布置燃油箱、起落架收放机构，机身尾部的曲面轮廓匹配喷气式发动机的安装尺寸，保证发动机安装后与机身尾部的整流曲面顺滑对接，避免出现推力损失。
