航空翼型参数化翼肋排布机翼结构

　　这套机翼结构模型围绕低速通用航空飞行器的实际使用需求搭建，核心是基于成熟翼型数据完成的内部翼肋等距排布设计，可直接用于小型固定翼无人机、轻型运动类飞机的机翼结构方案验证阶段。从实际应用场景来看，这类等距翼肋排布的机翼结构，多用于起飞重量在20kg到200kg区间的低空低速飞行器，覆盖农林植保作业无人机、航空测绘固定翼平台、高校航模竞赛参赛机型、轻型载人运动飞机等多个使用场景，这类场景对机翼的结构重量、外形精度、装配便捷性都有明确的工程要求，模型的设计逻辑完全贴合这类场景的实际落地需求。

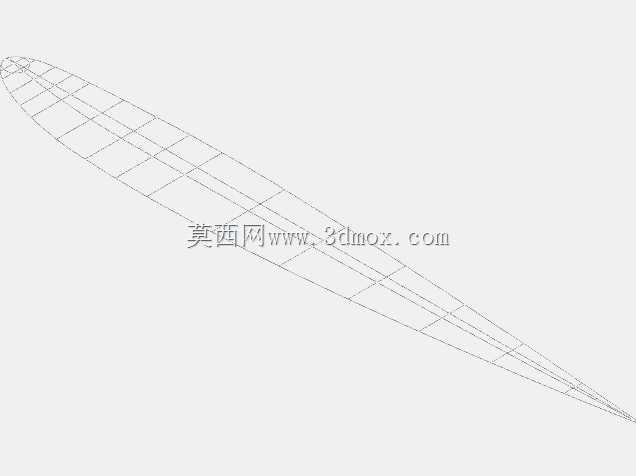

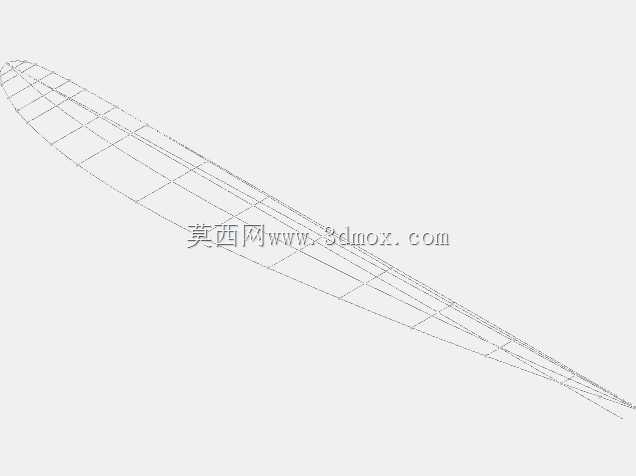

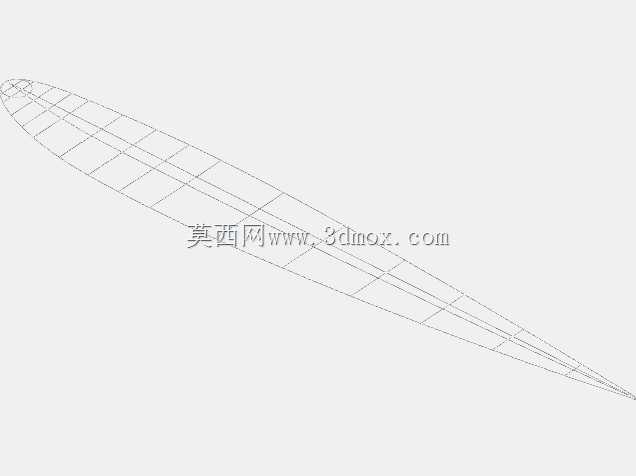

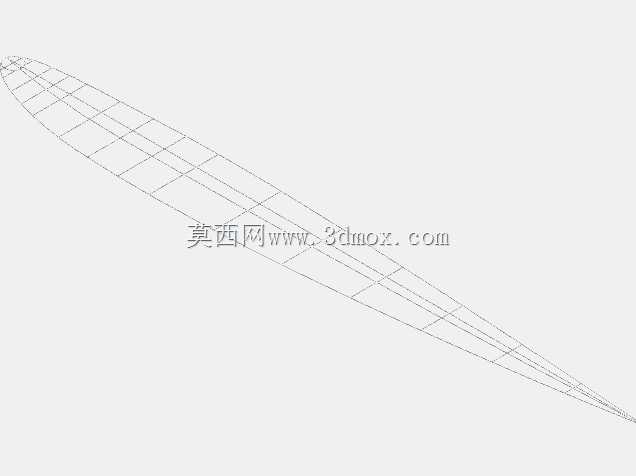

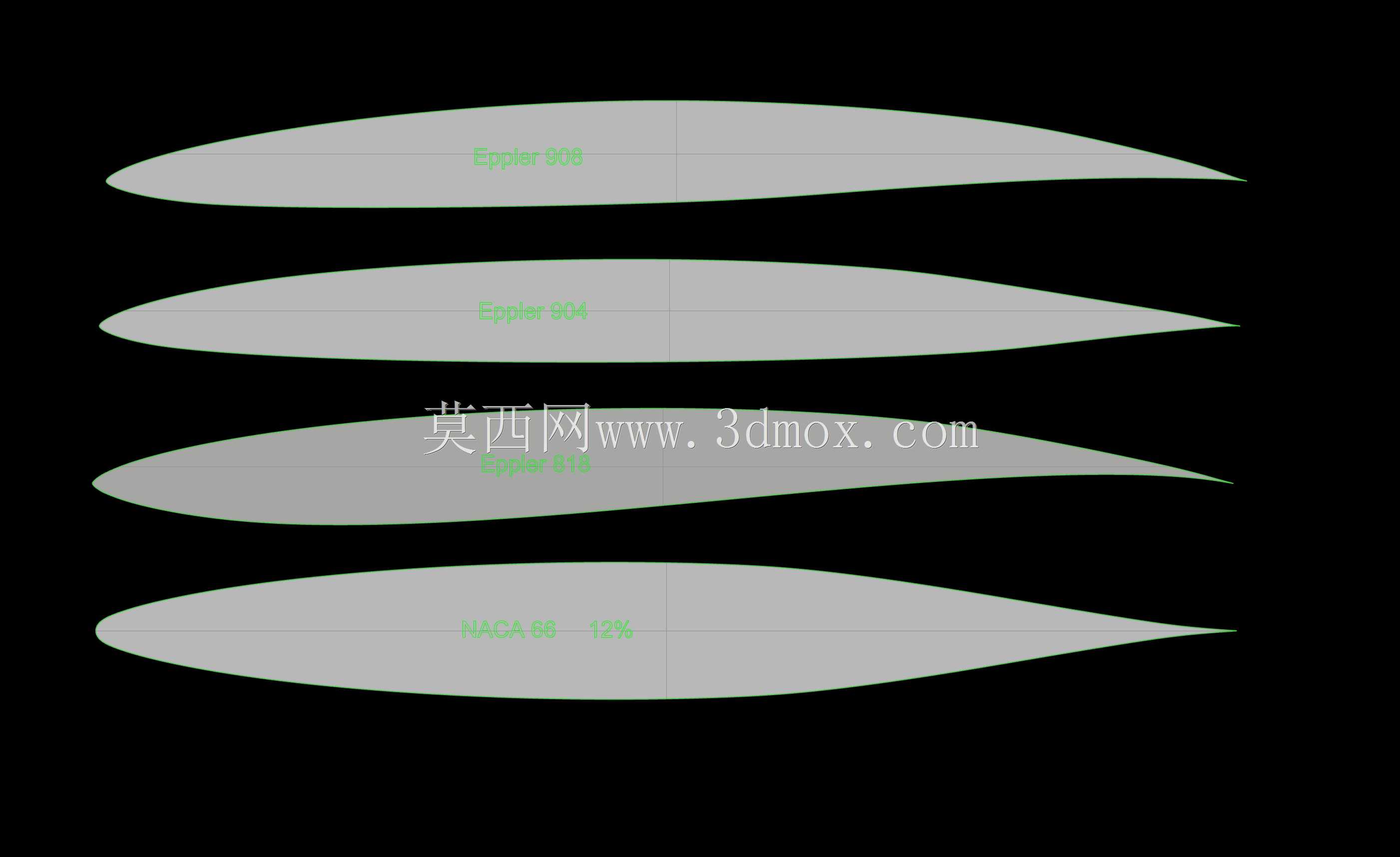

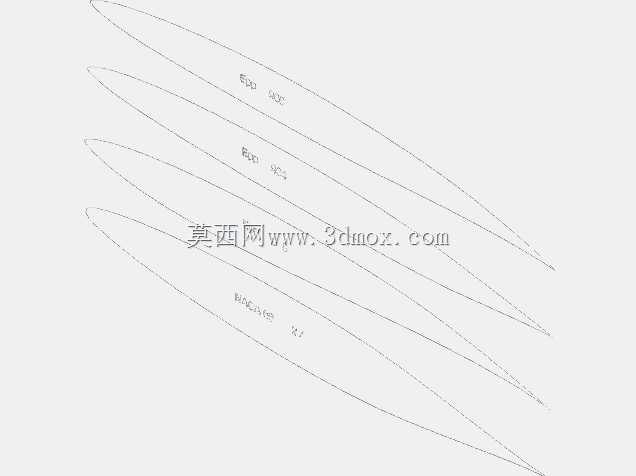

　　设计过程中首先依托公开的成熟低速翼型坐标数据完成基准翼型的导入校准，没有直接套用软件自带的通用翼型库，而是针对选定翼型的坐标点做了重新参数化处理：原始翼型坐标点在前后缘位置的点密度分布不均，直接导入生成的曲线会在翼型最大厚度位置出现局部曲率突变，不仅会影响后续蒙皮贴合的顺滑度，还会导致CFD气动仿真时出现局部流场计算误差，因此在翼型曲线重构阶段，特意在翼型弦长的50%位置做了曲线重采样，补充了足够多的曲率控制点，反复调整曲线拟合公差，确保重构后的翼型和原始翼型坐标的偏差控制在0.1mm以内，完全满足气动外形的精度要求。

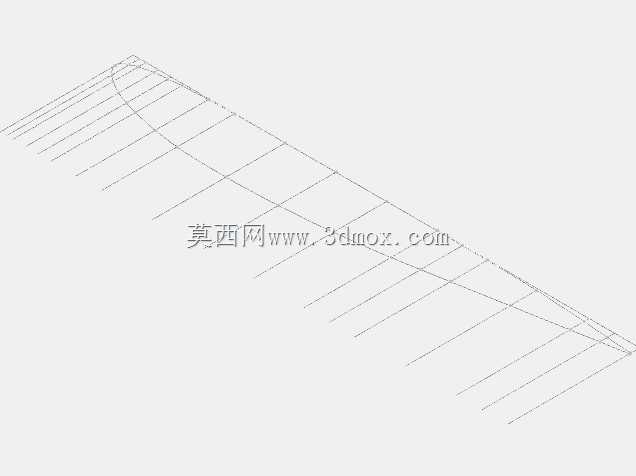

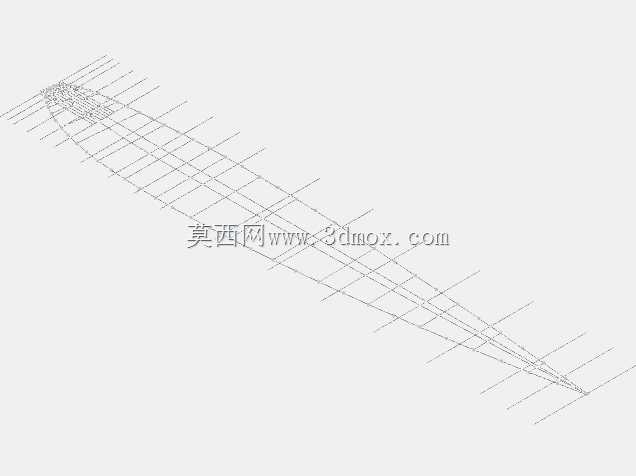

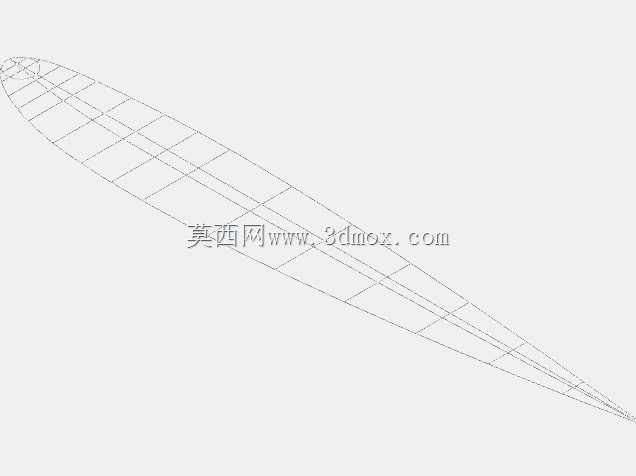

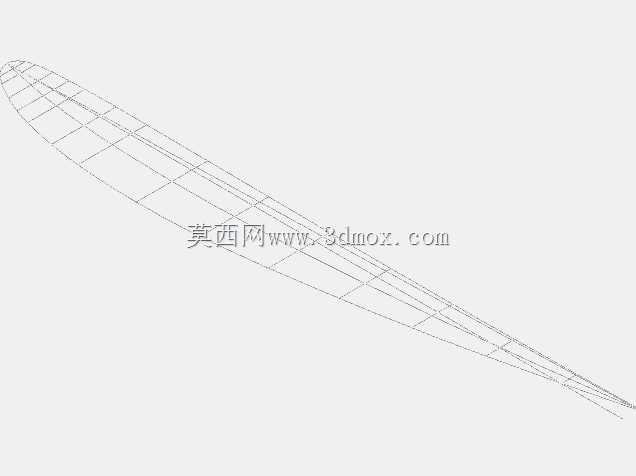

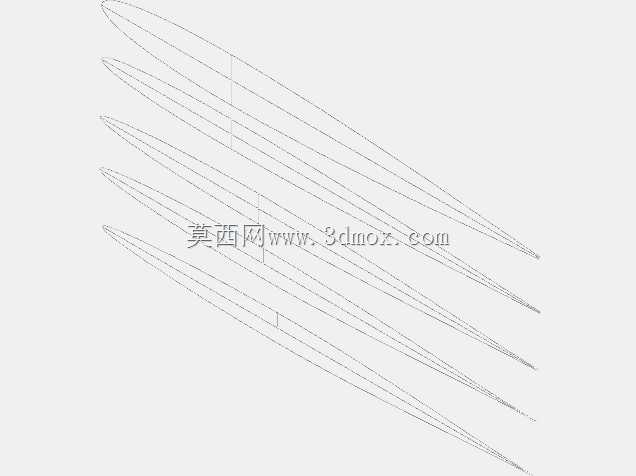

　　内部翼肋的排布采用等间距布置逻辑，相邻翼肋的间距结合常用的航空层板、碳纤维板材的裁切规格确定，既避免了间距过大导致蒙皮在飞行气动力作用下出现局部凹陷鼓胀，也不会因为翼肋排布过密导致整机结构重量超标。每个翼肋的安装边都预留了标准的蒙皮粘接余量，翼肋中心位置统一开设了翼梁穿过的通孔，通孔的尺寸和位置完全匹配通用矩形截面航空铝梁的安装尺寸，不需要后续二次修配就可以完成翼梁的穿装定位。翼肋上还预留了航电设备走线的过线孔，孔位边缘做了圆角过渡处理，避免飞行过程中线束振动和孔边摩擦导致绝缘层破损，这个细节是实际装机过程中反复验证过的优化点，很多初版设计容易忽略过线孔的圆角处理，往往在地面测试阶段就会出现线束磨损的问题。

　　从安装边界来看，这套机翼结构的根段翼肋预留了和机身连接的安装接口，接口位置的连接孔位按照标准的航空螺栓排布设计，根段翼肋的厚度比中段翼肋加厚30%，用来承受机翼和机身连接位置的集中弯矩，翼尖位置的翼肋做了收尖处理，匹配翼尖的流线外形，减少翼尖涡流带来的诱导阻力。整个机翼的展弦比针对低速飞行场景做了匹配优化，翼型的最大厚度位置在弦长30%处，既保证了机翼内部有足够的空间容纳燃油箱、舵机、航电电池等设备，也能保证低速飞行时的升阻比满足巡航要求。

　　在结构强度校核的逻辑上，翼肋的厚度选择结合了材料的许用应力计算，按照3g的机动过载工况核算，每个翼肋承受的局部气动载荷都能通过翼梁传递到机身连接点，不会出现局部失稳的问题。蒙皮和翼肋的连接位置预留了0.2mm的粘接公差，不管是采用碳纤维预浸料热压成型，还是采用轻木蒙皮加热缩膜的传统航模工艺，都能顺利完成装配，不需要对翼肋外形做额外的打磨修配。翼肋上还预留了副翼舵面的铰接安装座位置，安装座的孔位和常用的标准尼龙铰链尺寸匹配，不需要单独设计铰链支座，直接用标准件就可以完成舵面的铰接安装，大幅减少了后续加工的工作量。

　　实际使用过程中，这套排布结构的机翼装配效率比非等距排布的结构提升40%以上，因为所有翼肋除了根段和翼尖段之外，中段翼肋的外形完全一致，可以批量裁切加工，不需要单独给每个翼肋做编号区分，加工时只需要区分根段、中段、翼尖段三种翼肋即可，大幅降低了加工出错的概率，也减少了备件储备的种类。对于教学场景来说，这套结构也非常适合作为航空结构课程的教学案例，能直观展示机翼从翼型选型到内部结构排布、安装接口预留的完整设计逻辑，帮助初学者理解机翼结构设计中气动需求、结构强度、加工工艺三者之间的平衡关系，避免出现只追求气动外形忽略加工可行性，或者只考虑结构强度导致重量超标的设计问题。
