车载双MGL武器挂载夹持装置结构设计

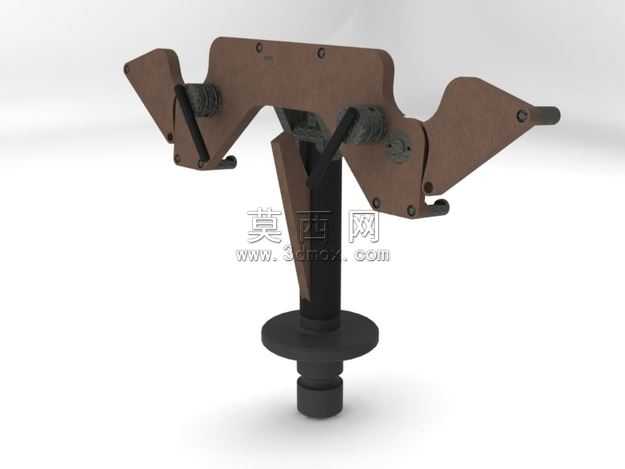

本作品为车载双MGL武器系统挂载夹持装置的三维建模设计，整体采用对称式双工位布局，依托中央立柱式安装基座实现与车载平台的稳固连接，建模过程中严格遵循实际装备的尺寸比例与装配逻辑，对每一处铰接点位、限位结构、操作部件都做了精细化的几何还原。建模阶段先以中央安装轴为基准搭建核心支撑结构，轴体下端设计有阶梯式法兰盘结构，用于匹配车载安装位的固定接口，保证装置安装后的抗冲击稳定性；轴体上端承接对称分布的两组夹持翼架，翼架主体采用高强度合金板材的等效建模形态，边缘做了适配武器外形的圆弧过渡与避让切口，避免装夹过程中对武器外表面造成磕碰损伤。每组夹持翼架都配置了独立的旋转手柄锁紧机构，手柄与夹爪之间通过铰接连杆传递锁紧力，建模时还原了连杆的转动行程与限位角度，当旋转手柄扳动至锁紧工位时，夹爪可紧密贴合武器壳体的对应轮廓，配合翼架内侧的弹性缓冲垫结构（本次建模做了结构预留未做软垫实体展示），可在车辆行进过程中有效缓冲颠簸震动，避免武器出现松脱移位。两侧夹爪的外形轮廓完全匹配MGL武器的握持段与身管衔接处的外形特征，装夹点位经过受力优化，可保证装夹后武器的重心与装置支撑中心重合，降低车载行驶过程中的偏载力矩。材质渲染方面，主体金属结构件做了哑光棕褐色硬质合金质感处理，表面还原了金属加工后的细微磨砂纹理，铰接转轴部位做了深色金属质感区分，突出活动部件的结构层次；中央安装轴做了发黑处理的金属质感渲染，与上部翼架形成视觉区分，清晰展现装置的分层装配结构。设计思路上充分考虑车载武器挂载的快速拆装需求，旋转手柄的操作行程做了优化设计，操作人员无需额外工具即可快速完成武器的锁紧与释放动作，对称式双工位布局可同时搭载两具MGL武器，在保证挂载稳定性的同时兼顾了火力配置密度，整体结构无冗余设计，所有铰接点位都做了防脱限位结构建模，避免操作过程中部件脱落，适配车载环境下的高可靠性使用要求。
