FaireyDucking小型帆船船体放样结构设计

　　从事船舶结构设计多年，经手的小型休闲船型放样项目不在少数，这套FaireyDucking的船体放样线型，是典型的英式小型竞速休闲帆船的结构基准，所有后续的板材下料、肋骨加工、龙骨装配都要依托这套放样线展开，容不得半分偏差。先从实际应用场景说起，这类小尺寸帆船主要面向近岸休闲航行、俱乐部青少年帆船训练、内陆湖泊短途竞速使用，吃水浅、转向灵活、风帆操控门槛低，不需要大型码头停靠，普通的滩涂、小型浮动码头就能完成上下水作业，适配的使用场景覆盖了国内多数城市内湖、滨海近岸的休闲水域，不少民间帆船爱好者自制小艇时，也会参考这类成熟的放样线型做结构调整，避免自行设计线型出现航行阻力过大、横稳性不足的问题。

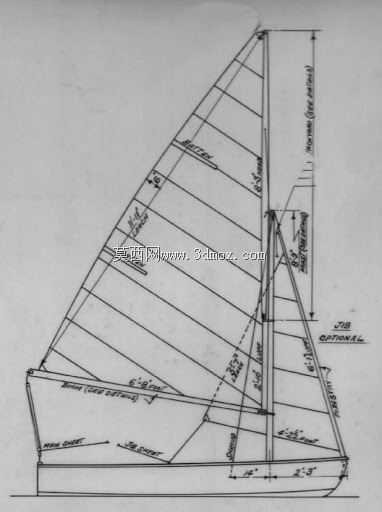

　　说到设计思路，这套放样图采用的是传统的1:1实尺放样逻辑，图面标注的各站号线、龙骨纵剖线、舷侧水线、甲板边线完全遵循帆船船体的流体力学要求，船首部分采用微前倾的前倾首柱设计，航行时能有效破开迎浪，减少波浪对船首的拍击阻力，船尾部分采用窄V型的巡洋舰尾结构，既能够拉长水线长度提升航行时的航向稳定性，也能减少航行时的尾流阻力，配合单桅三角帆的帆装布局，在3-4级风的条件下就能获得足够的航行动力，不需要额外加装动力装置就能完成航行操作。

　　从尺寸边界来看，这套放样的船体总长控制在6米级，型宽在1.8米左右，型深0.7米，空载吃水深度不超过0.3米，所有的肋骨间距按照等站距划分，每一档肋骨的型值都在放样图上做了明确标注，后续做结构建模时，可以直接提取各站号的型值点生成光顺的船体曲面，不需要再反复调整曲面曲率。要知道船体放样最核心的要求就是曲面光顺，尤其是水线以下的部分，任何一个局部的凹凸不光顺，都会在航行时产生额外的紊流，直接影响船的航行速度和操控手感，这套成熟的放样线型已经经过多轮实船验证，各段曲线的曲率变化连续，没有硬折点，肋骨从船中向首尾的过渡自然，舷弧高度从船中向首尾逐步抬升，船首舷弧高度足够，航行时能有效减少上浪，船尾舷弧的抬升幅度适配尾板的安装高度，不会出现航行时尾浪涌上甲板的问题。

　　再说到实际加工环节的适配性，这套放样的线型充分考虑了小型帆船的板材加工难度，船体外板的曲面曲率没有出现过小的弯曲半径，不管是采用胶合板冷弯工艺，还是采用玻璃钢手糊成型工艺，都能顺利完成外板的贴合装配，不需要对板材做额外的裁切拼接就能匹配肋骨线型。龙骨部分的放样线明确标注了龙骨的高度变化，从首柱底部到尾柱的龙骨线型平直过渡，压载铅块的安装位置正好对应船中重心位置，能够保证船体的稳心高度在合理区间，即使遇到突发的阵风导致船体倾斜，也能依靠压载和船体线型的回复力矩快速回正，不会出现倾覆风险。甲板部分的边线放样也充分考虑了人员行走的空间，甲板宽度从船中向首尾逐步收窄，既保证了船中位置有足够的操作空间，也不会因为甲板过宽增加不必要的风阻。

　　很多刚接触船模制作或者小型实船建造的从业者，容易忽略放样线型和实际装配的匹配度，往往建好曲面之后才发现肋骨和外板之间存在间隙，或者舱室的预留空间不足，这套放样图在设计时就已经把外板厚度、肋骨型材的尺寸余量考虑在内，提取型值的时候直接按照标注的尺寸偏移，就能得到准确的结构安装边界，不需要再反复修正尺寸。另外这套线型的帆装安装位置也在放样图上做了明确的定位，桅杆的安装座正好对应船中0号站的位置，桅杆的倾斜角度匹配三角帆的受力中心，帆索的固定点位置也和船体的加强筋位置对应，航行时帆的拉力能够直接传递到龙骨结构上，不会出现局部结构受力过大导致甲板变形的问题。

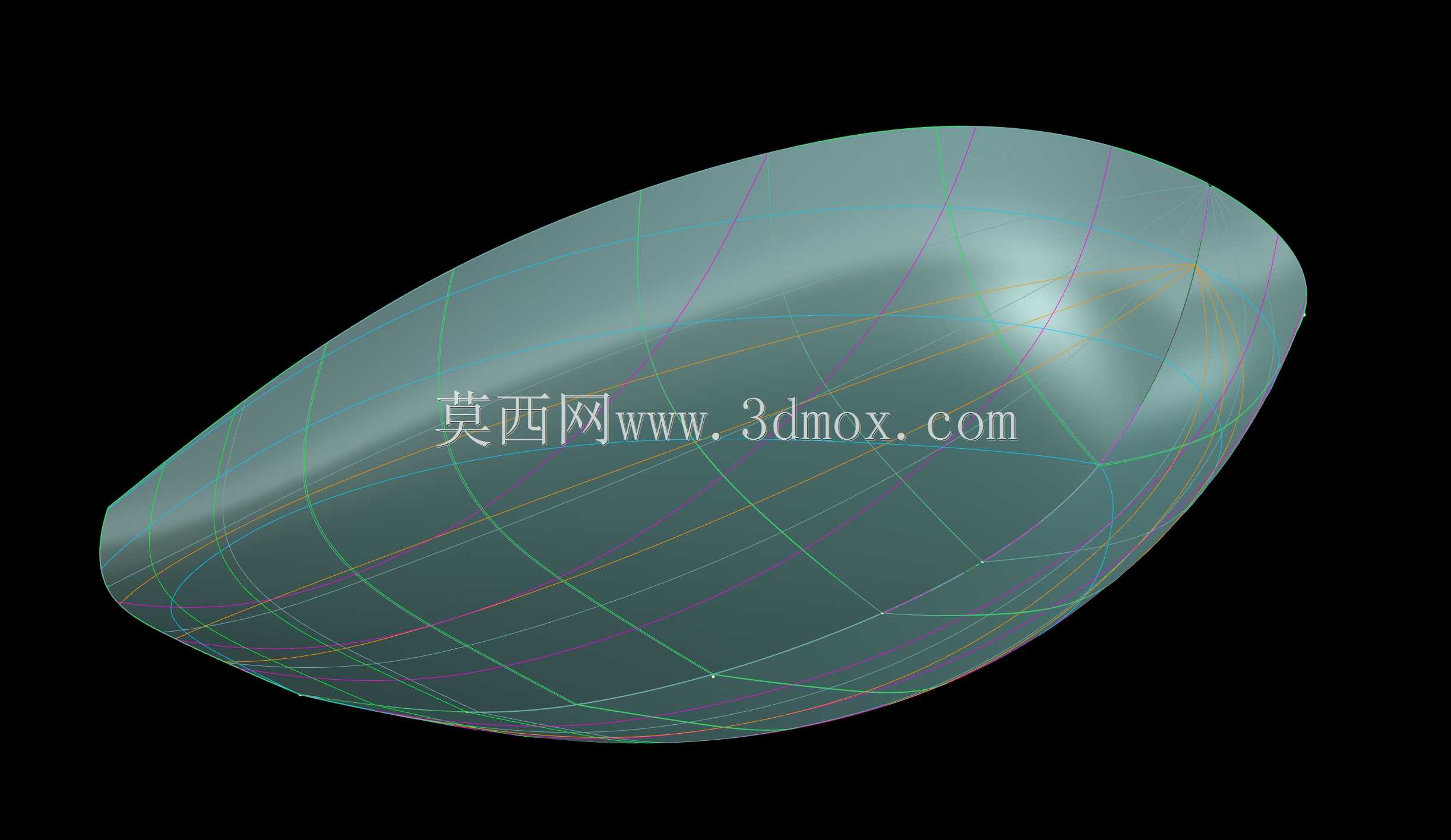

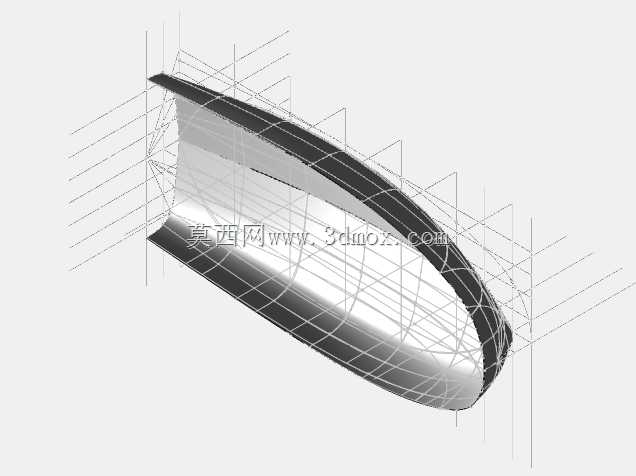

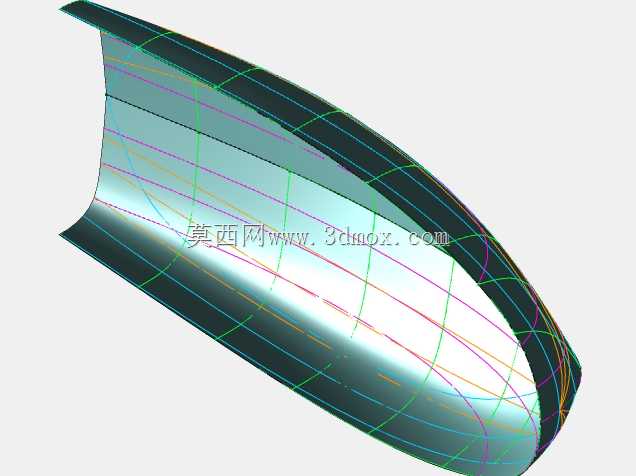

　　从三维建模的角度来说，依托这套放样图做参数化建模时，可以先导入各视图的放样线作为基准，先绘制各站号的横剖线，再通过横剖线生成纵剖线和水线，反复校验三个方向的曲线交点完全重合之后，再生成闭合的船体曲面，之后再拆分肋骨、龙骨、外板、甲板这些独立的结构件，每个结构件的安装边界都能和放样线完全对应，后续导出加工图纸的时候，不需要再做额外的尺寸调整，就能直接用于数控切割或者3D打印船模零件。不少爱好者做同类型帆船模型时，往往因为没有准确的放样线型，做出来的船模航行时容易偏航，或者稳性不足容易侧翻，这套经过实船验证的放样线型，完全规避了这些常见的设计问题，不管是做等比例缩小的仿真船模，还是做1:1的实船建造，都能直接作为结构基准使用。
