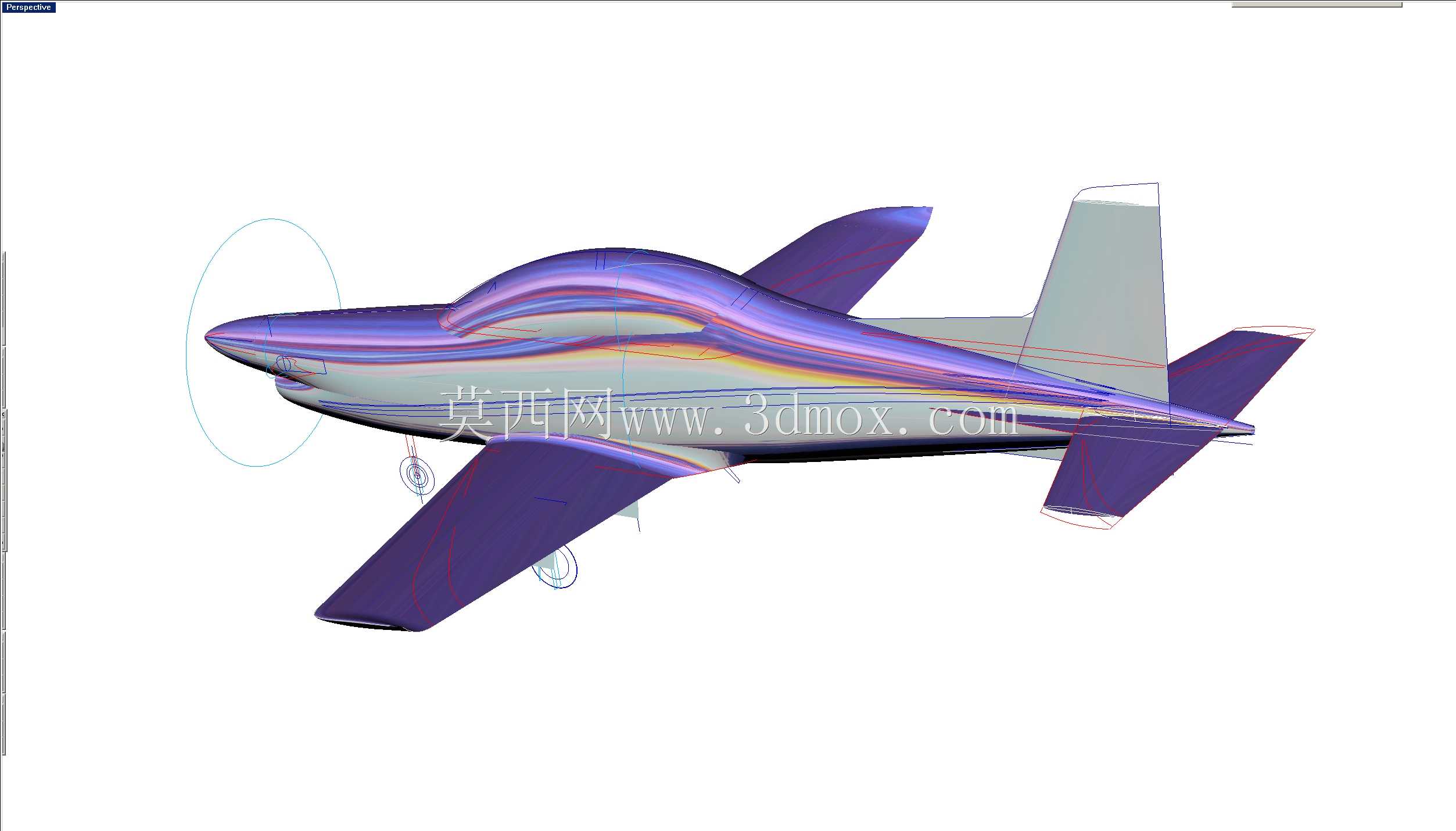

皮拉图斯PC-21涡桨教练机曲面造型设计

　　这款皮拉图斯PC-21的曲面造型设计，核心围绕新一代初级教练机的训练场景需求展开，区别于传统老旧螺旋桨教练机的设计逻辑，其气动外形完全匹配现代高速涡桨教练机的飞行特性，可覆盖从初级筛选到高级战术训练的全流程飞行科目，能让飞行学员在同一款机型上完成基础驾驶、仪表飞行、战术机动、武器投放模拟等多阶段训练，大幅降低训练转换的成本与周期。从外形尺寸来看，整机长度控制在11米级，翼展约9米，机高略超4米，整体安装边界完全适配国内多数通用机场的停机位、机库尺寸，地面滑行时的最小转弯半径适配通用机场的滑行道宽度，不需要对现有场站设施做额外改造即可部署。设计过程中优先还原了真机的层流翼型特征，机翼采用小后掠角搭配厚翼根的设计，

　　既保证低速飞行时的升力系数，满足初级训练阶段的低速操控安全性，又能在高速俯冲时维持足够的结构刚度，匹配高级训练阶段的大过载机动需求；机翼前缘的扭转角度经过反复曲面拟合，避免大迎角状态下的翼尖失速，这一设计细节直接关系到训练飞行中的失速尾旋改出科目安全性，建模时对翼型的控制点做了加密处理，保证曲面G2连续，不会出现曲率突变导致的气动仿真误差。机身曲面采用收腰式流线设计，从机头螺旋桨桨毂后方开始平滑过渡到座舱段，座舱盖采用整体式水泡形曲面，既保证飞行员的全向视野，又通过曲面斜率优化降低座舱段的气动阻力，建模时特意还原了座舱盖与机身蒙皮的阶差控制边界，贴合实际制造中的蒙皮对接公差要求，不会出现曲面完全齐平的理想化错误。

　　尾翼部分采用高置平尾搭配垂尾后掠的布局，平尾的安装角、垂尾的后掠角度都严格匹配真机的气动配平需求，避免螺旋桨滑流对尾翼操纵效率的干扰，尾翼与机身的过渡曲面做了连续顺滑处理，减少跨音速阶段（该机型最大平飞速度接近600km/h，处于高亚音速区间）的局部激波阻力。起落架采用前三点式布局，建模时还原了主起落架的收放舱边界、前起落架的转向机构安装空间，起落架舱门的曲面与机身曲面完全贴合，收放路径上预留了足够的运动间隙，不会出现机构运动干涉的问题，主起落架的轮距、前起落架的后倾角都按照真机参数还原，保证地面滑行、起降阶段的方向稳定性，适配学员训练阶段的粗糙操作容错需求。机头部分的螺旋桨桨叶曲面采用大侧斜设计，降低螺旋桨旋转时的气动噪声，

　　同时优化滑流对机身、尾翼的扰动均匀性，桨毂整流罩的曲面平滑过渡到机头蒙皮，减少头部阻力。机身侧面的检修口盖、蒙皮接缝位置都做了细节还原，这些位置的曲面凹陷深度、接缝宽度都贴合实际制造工艺，不会出现过度夸张的凹陷或者完全无接缝的理想化设计。从功能特性来看，该造型设计可直接用于气动仿真分析、飞行模拟视景建模、航空科普展品制作等场景，曲面精度满足CFD气动计算的网格划分要求，不会因为曲面破面、曲率不连续导致仿真计算报错；也可用于1:1等比例展示模型的制作，外形还原度足够支撑专业级的航空展示需求。设计过程中特意规避了很多新手建模常犯的错误，比如机翼与机身的对接位置没有出现曲面褶皱，尾翼与机身的过渡没有出现尖角，座舱盖的曲面没有出现扭曲变形，所有外露的气动面都保持了应有的对称度，左右机翼的翼型、安装角完全对称，垂尾的对称度偏差控制在建模公差允许范围内，不会出现气动不平衡的问题。对于结构设计从业者来说，这个曲面模型可以作为外形基准，进一步开展内部结构布置、系统管路走线、机载设备安装的设计工作，外形边界的准确性可以减少后续结构设计中的反复迭代，避免出现内部设备超出机身蒙皮边界的问题；对于飞行模拟领域的从业者来说，该模型的外形精度足够支撑高等级飞行模拟器的视景建模需求，各个气动舵面的偏转边界、起落架的收放路径都预留了动画制作的接口，不需要再对外形做大幅修改即可直接绑定动画。
