自转旋翼飞行器结构三维设计方案

项目分类:飞机 发布时间:2022-07-14 ID:683141
  • 自转旋翼飞行器结构三维设计方案
  • 自转旋翼飞行器结构三维设计方案
  • 自转旋翼飞行器结构三维设计方案
  • 自转旋翼飞行器结构三维设计方案
  • 自转旋翼飞行器结构三维设计方案
  • 自转旋翼飞行器结构三维设计方案
  • 自转旋翼飞行器结构三维设计方案
  • 自转旋翼飞行器结构三维设计方案
  • 自转旋翼飞行器结构三维设计方案
  • 自转旋翼飞行器结构三维设计方案
  • 自转旋翼飞行器结构三维设计方案
  • 自转旋翼飞行器结构三维设计方案
  • 自转旋翼飞行器结构三维设计方案
  • 自转旋翼飞行器结构三维设计方案
  • 自转旋翼飞行器结构三维设计方案
  • 自转旋翼飞行器结构三维设计方案
  • 自转旋翼飞行器结构三维设计方案
  • 自转旋翼飞行器结构三维设计方案
  • 自转旋翼飞行器结构三维设计方案
  • 自转旋翼飞行器结构三维设计方案

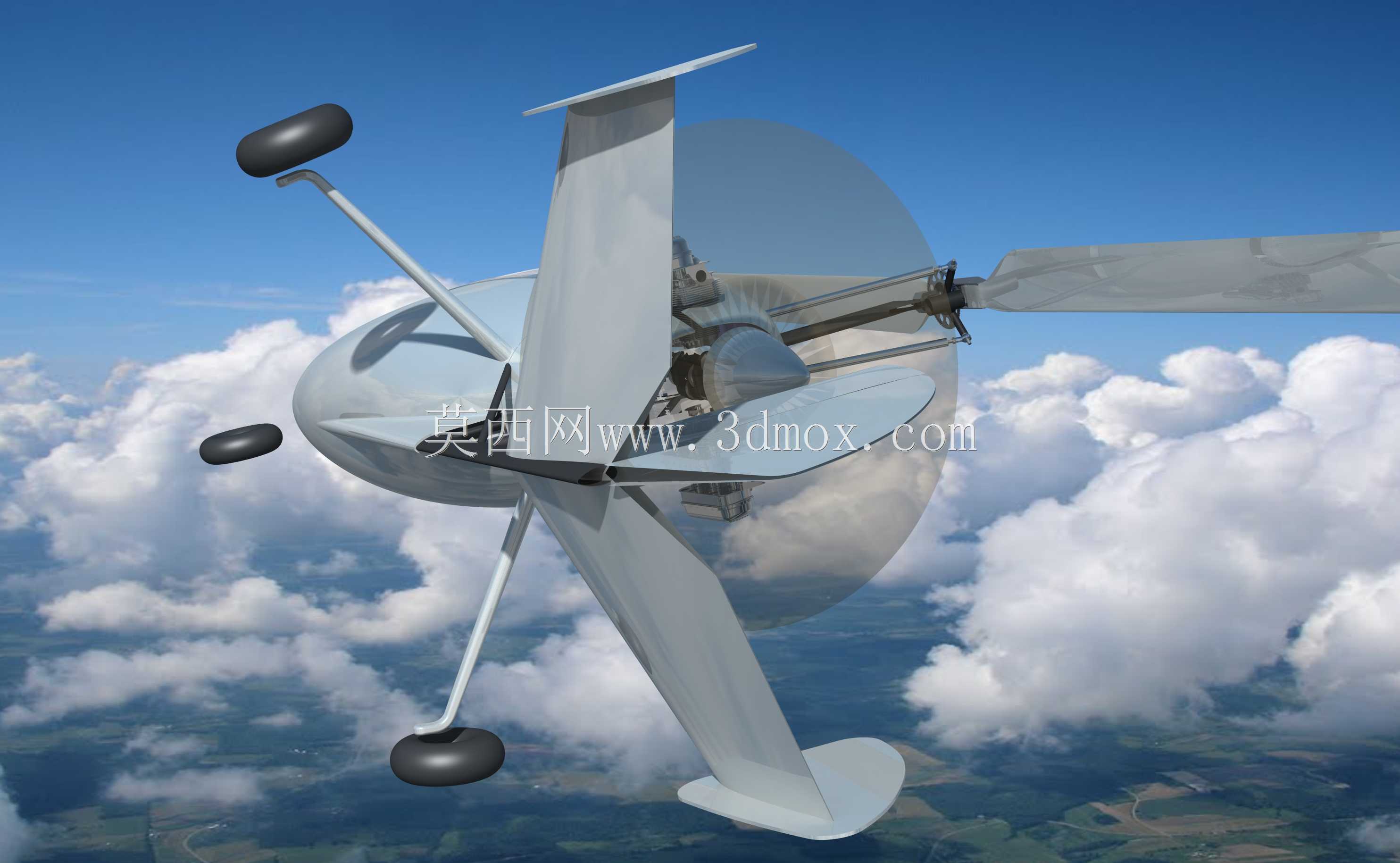

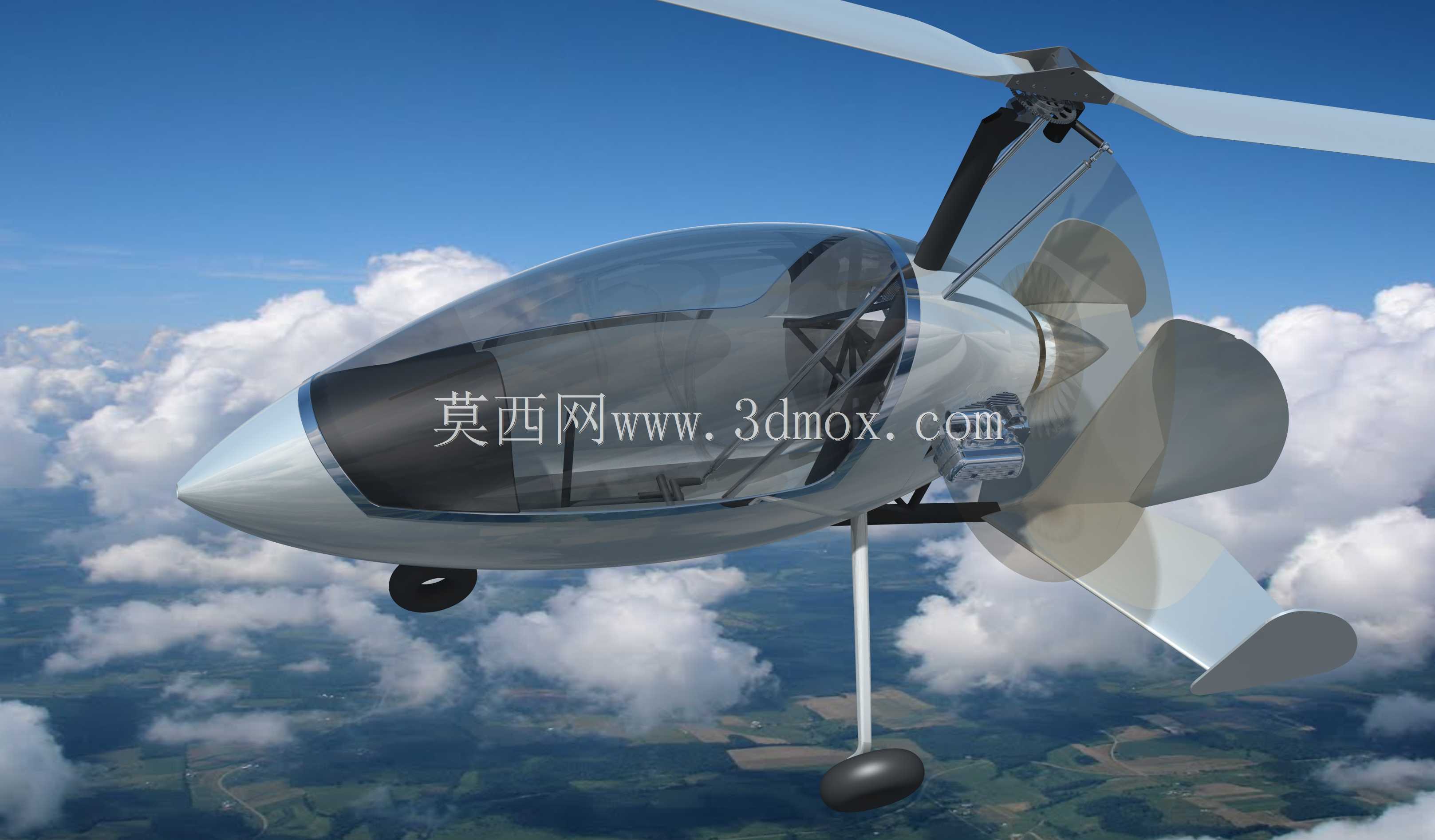

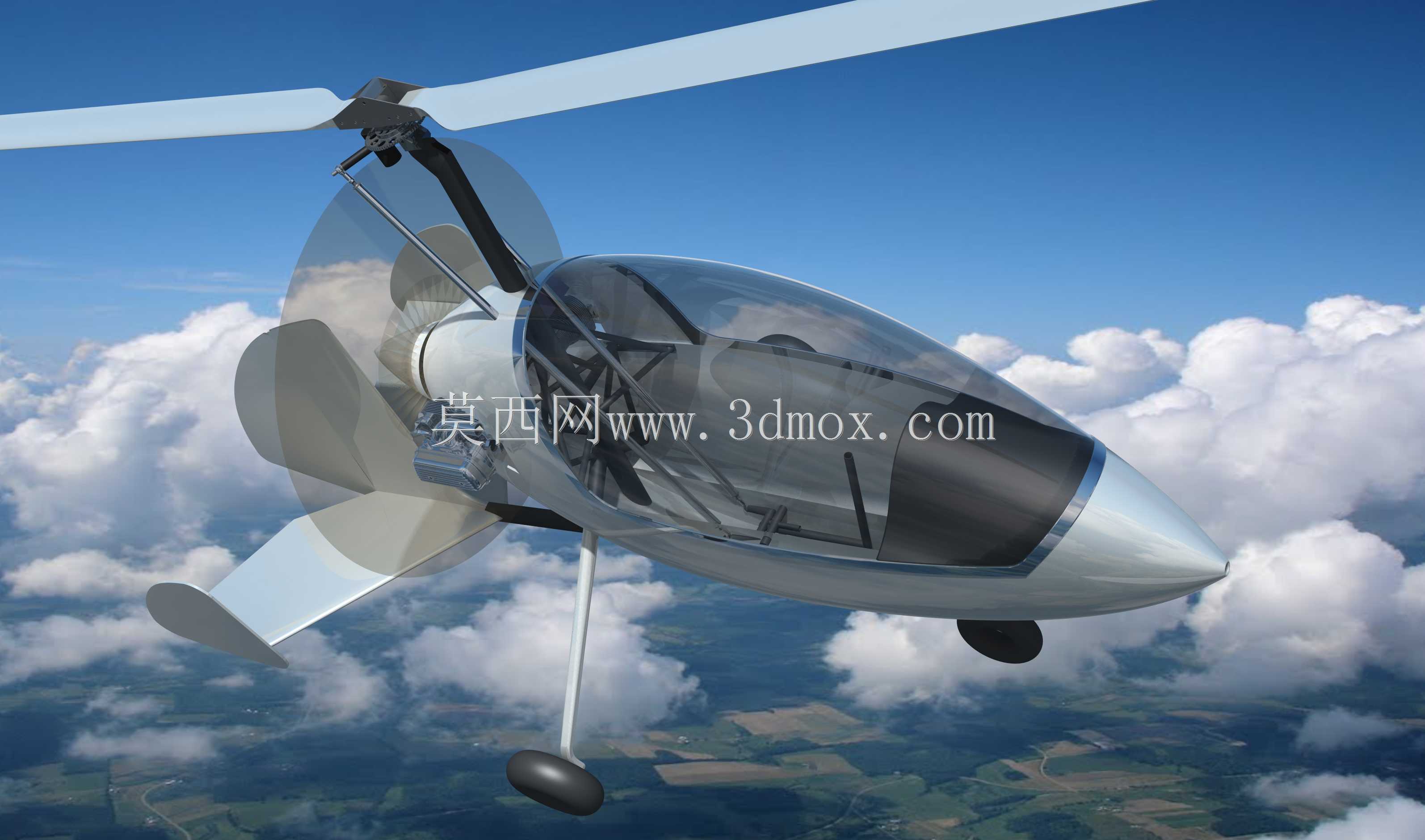

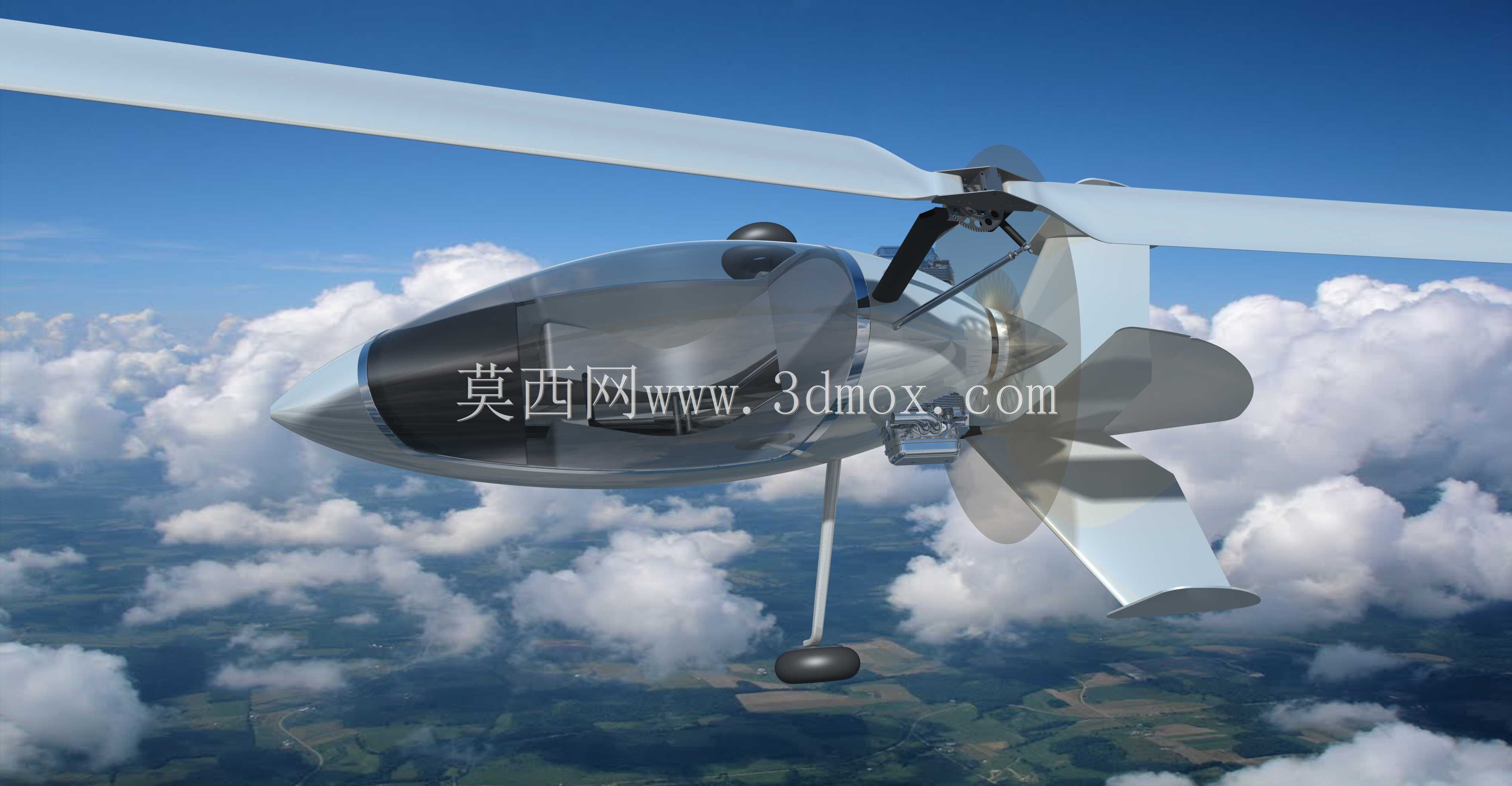

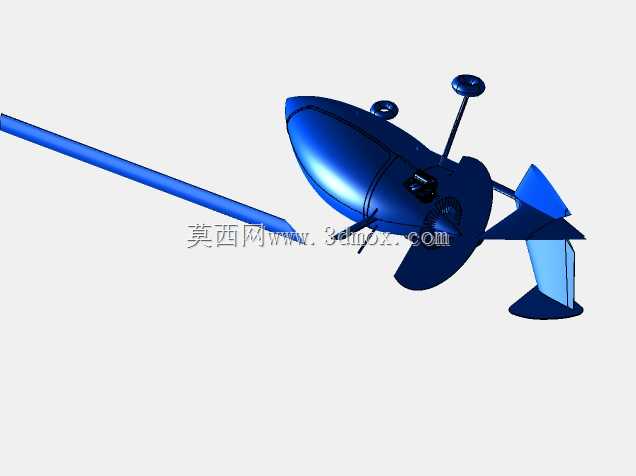

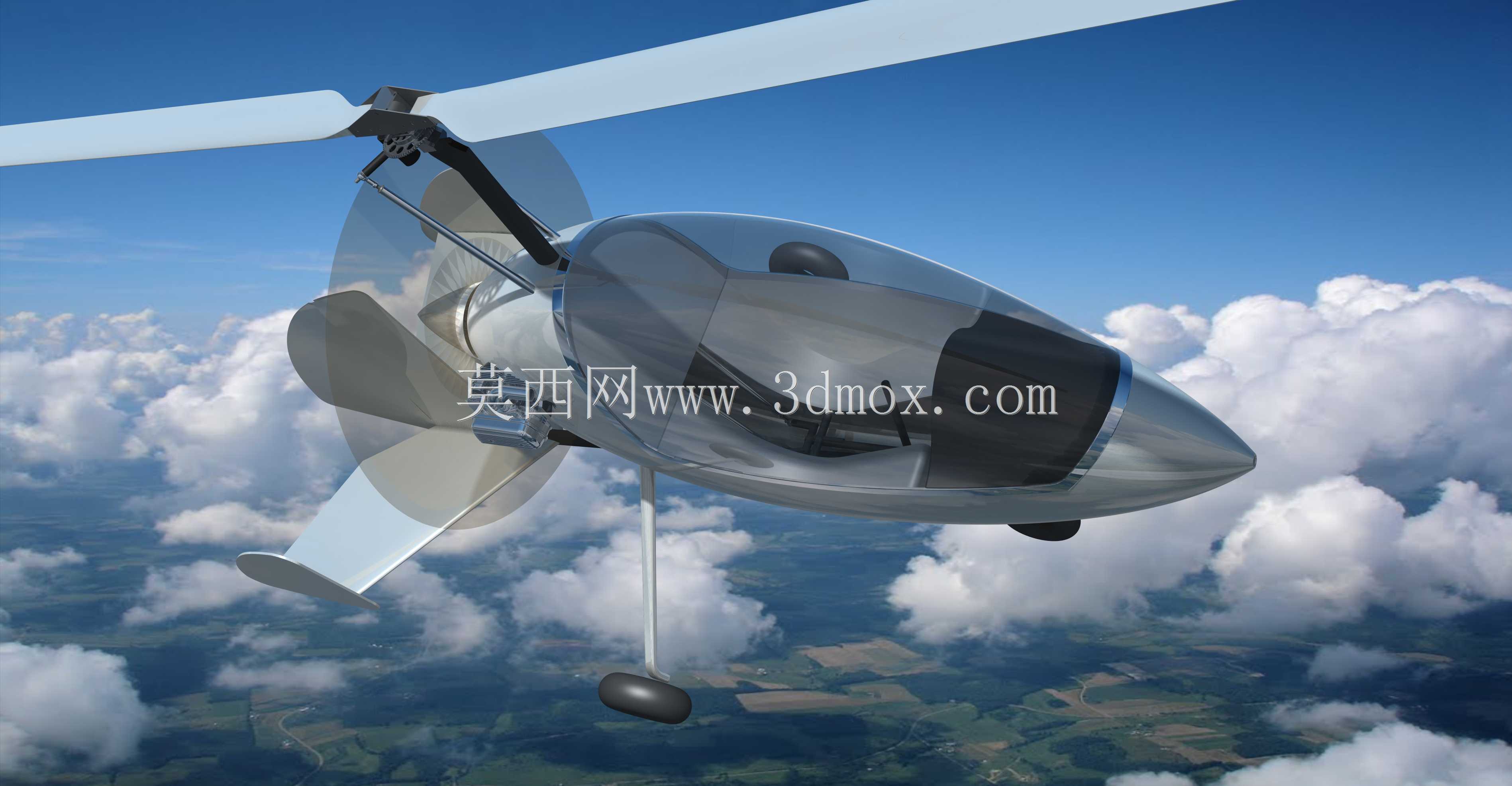

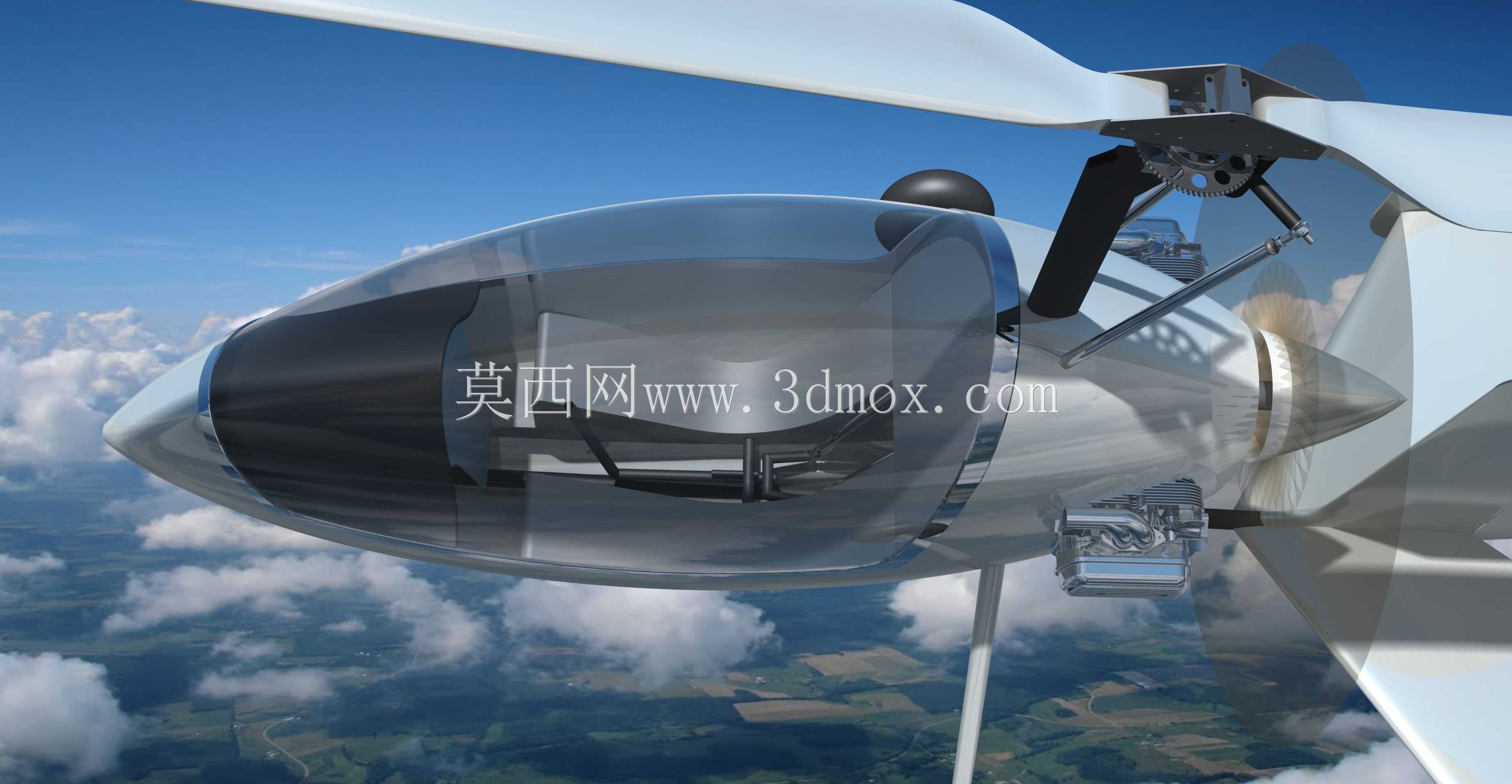

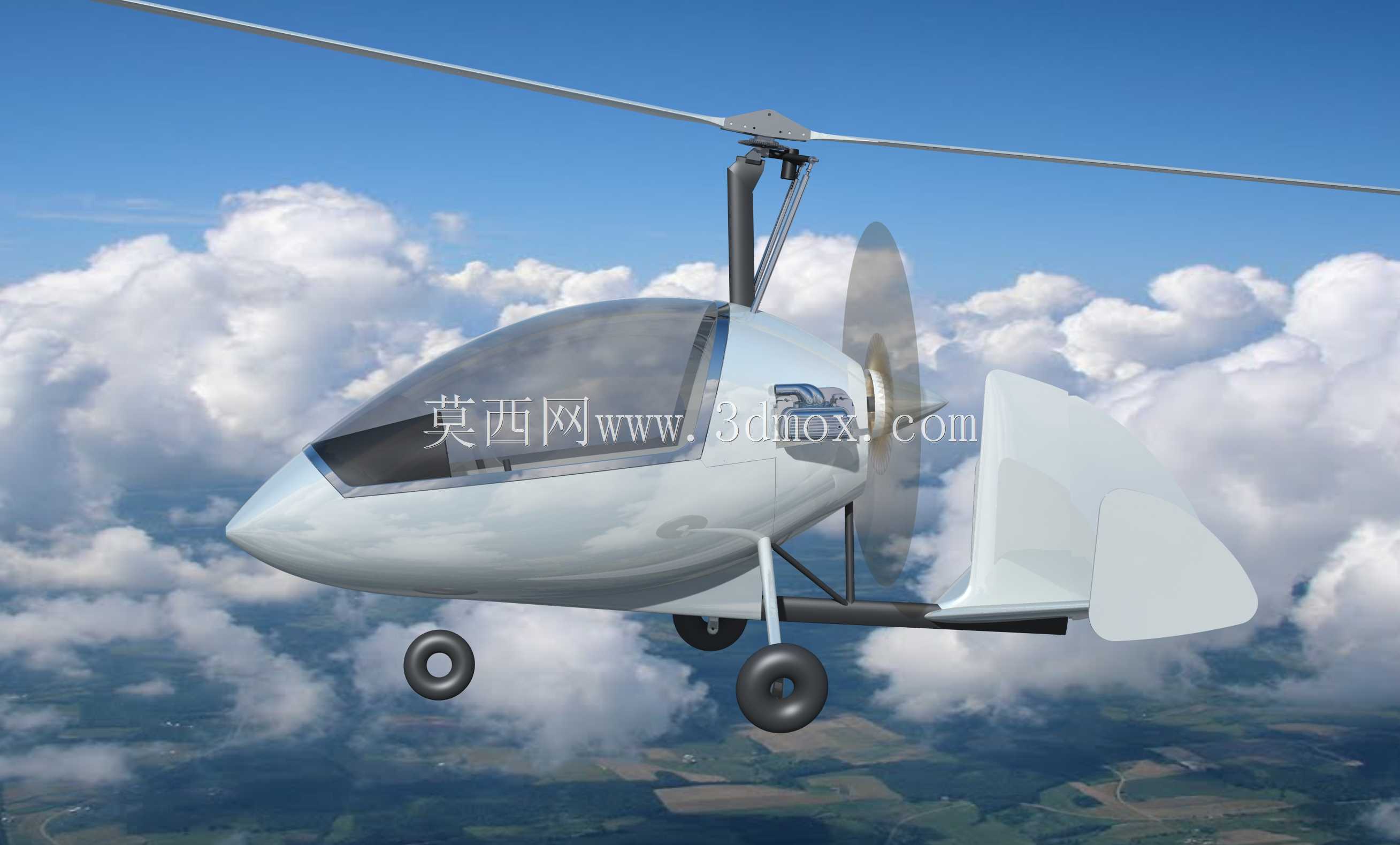

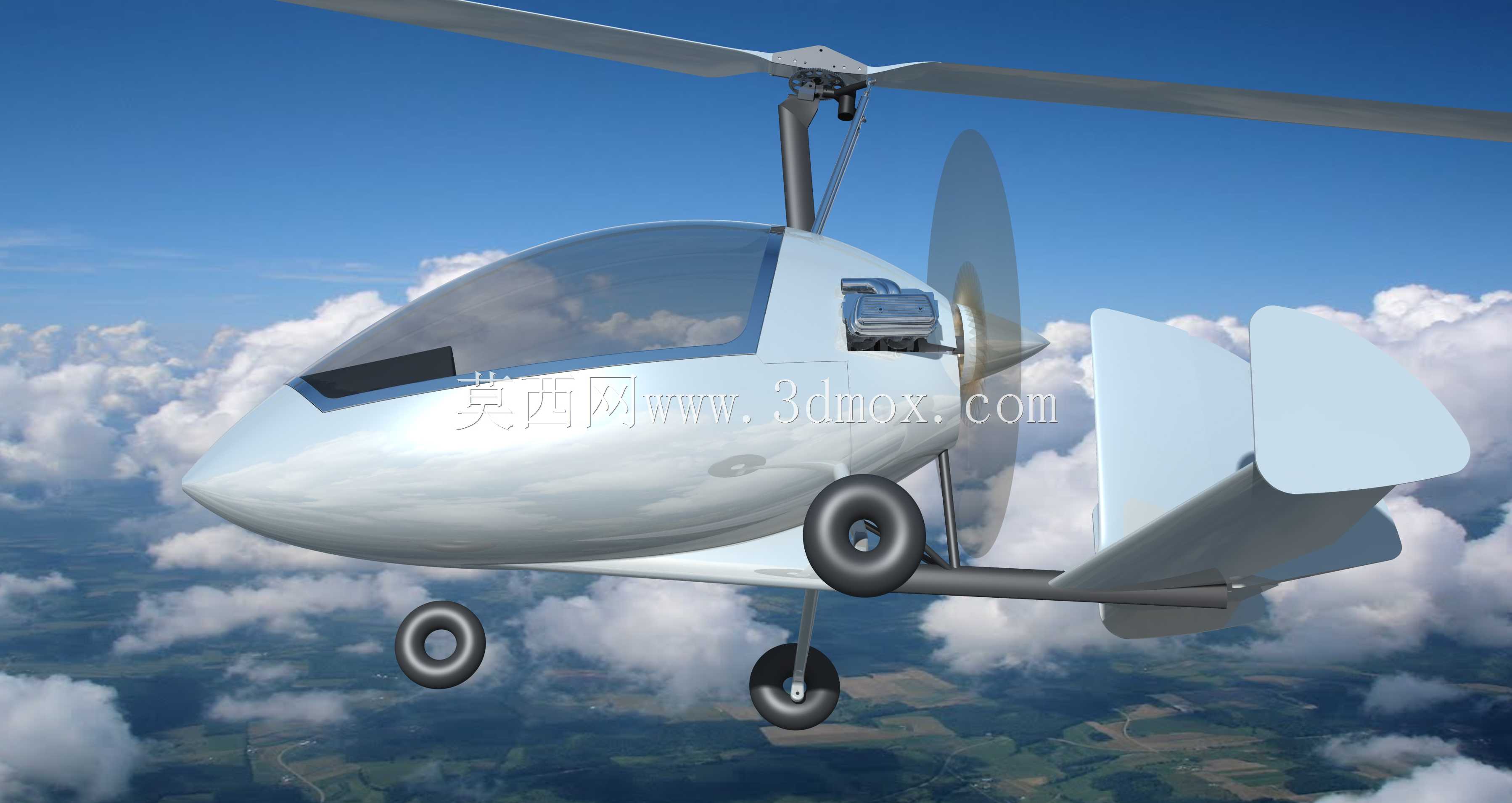

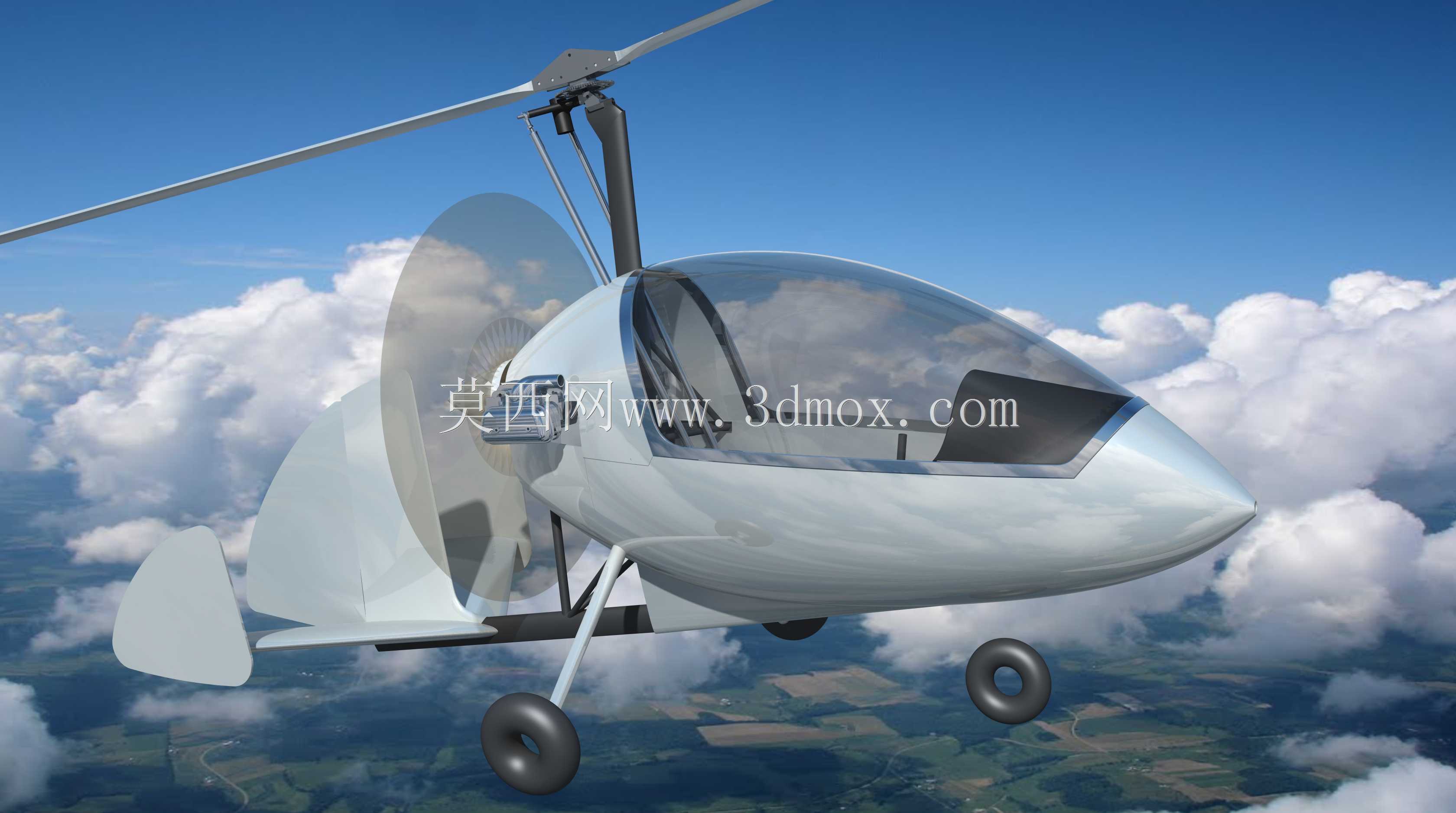

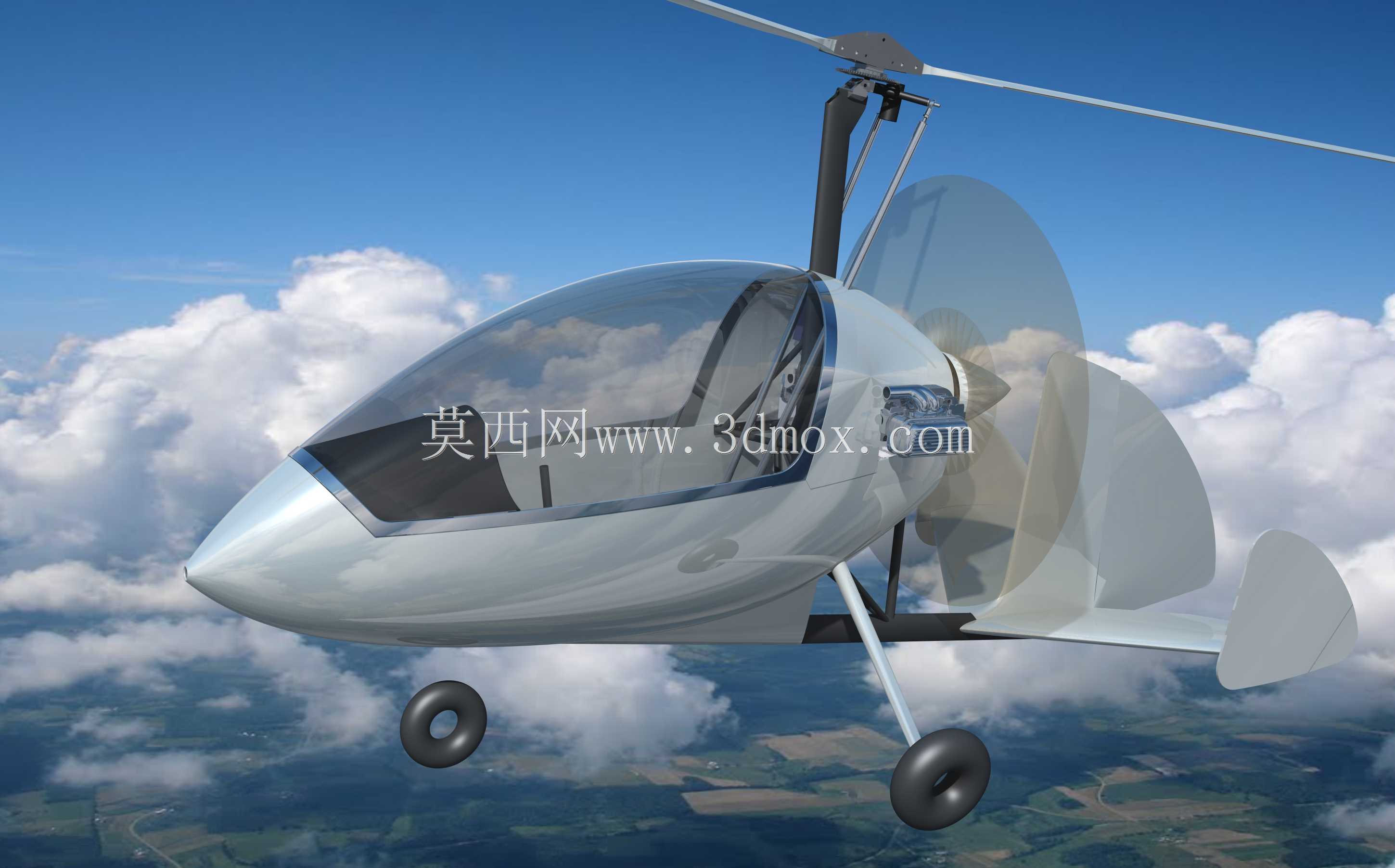

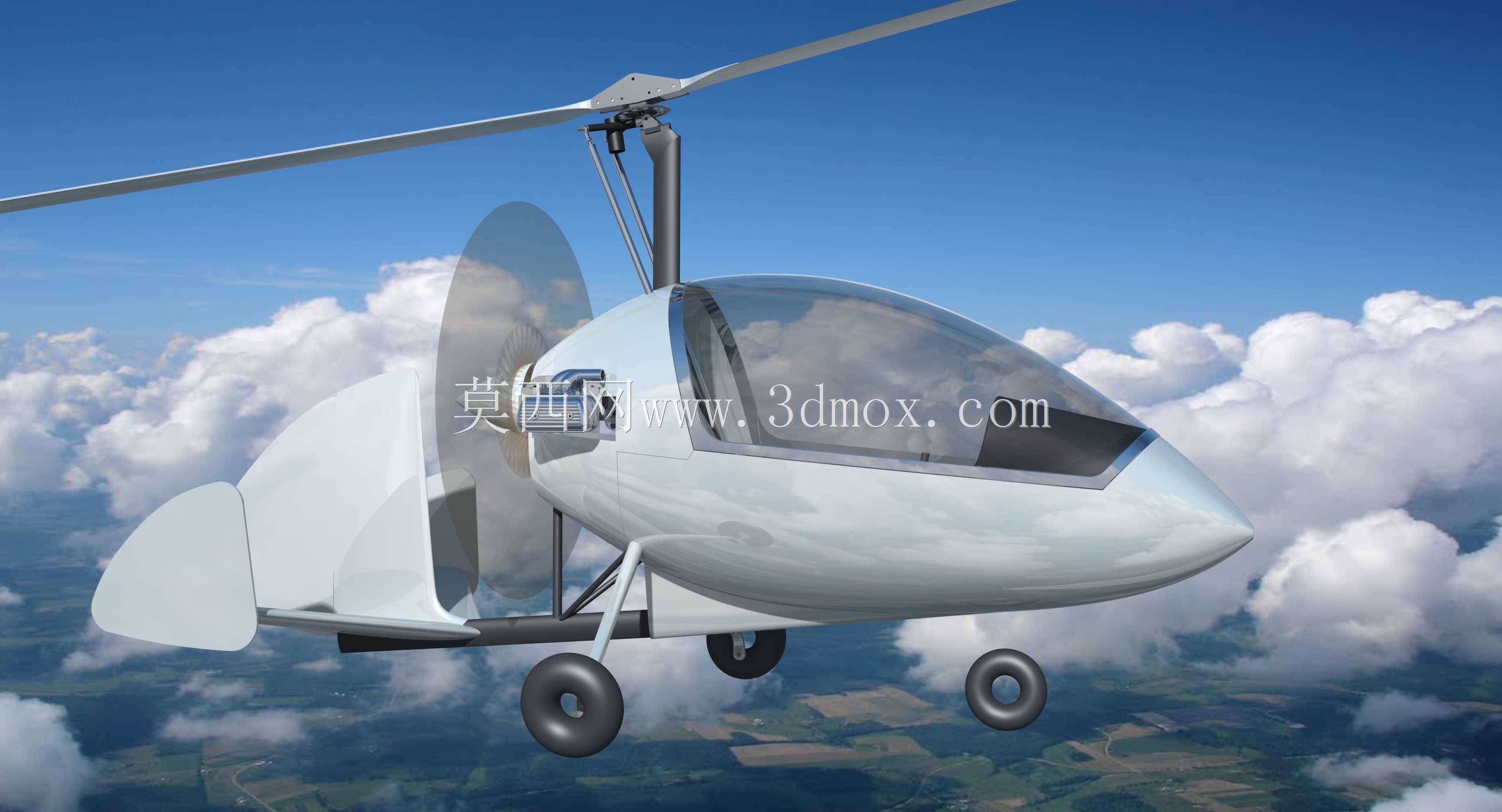

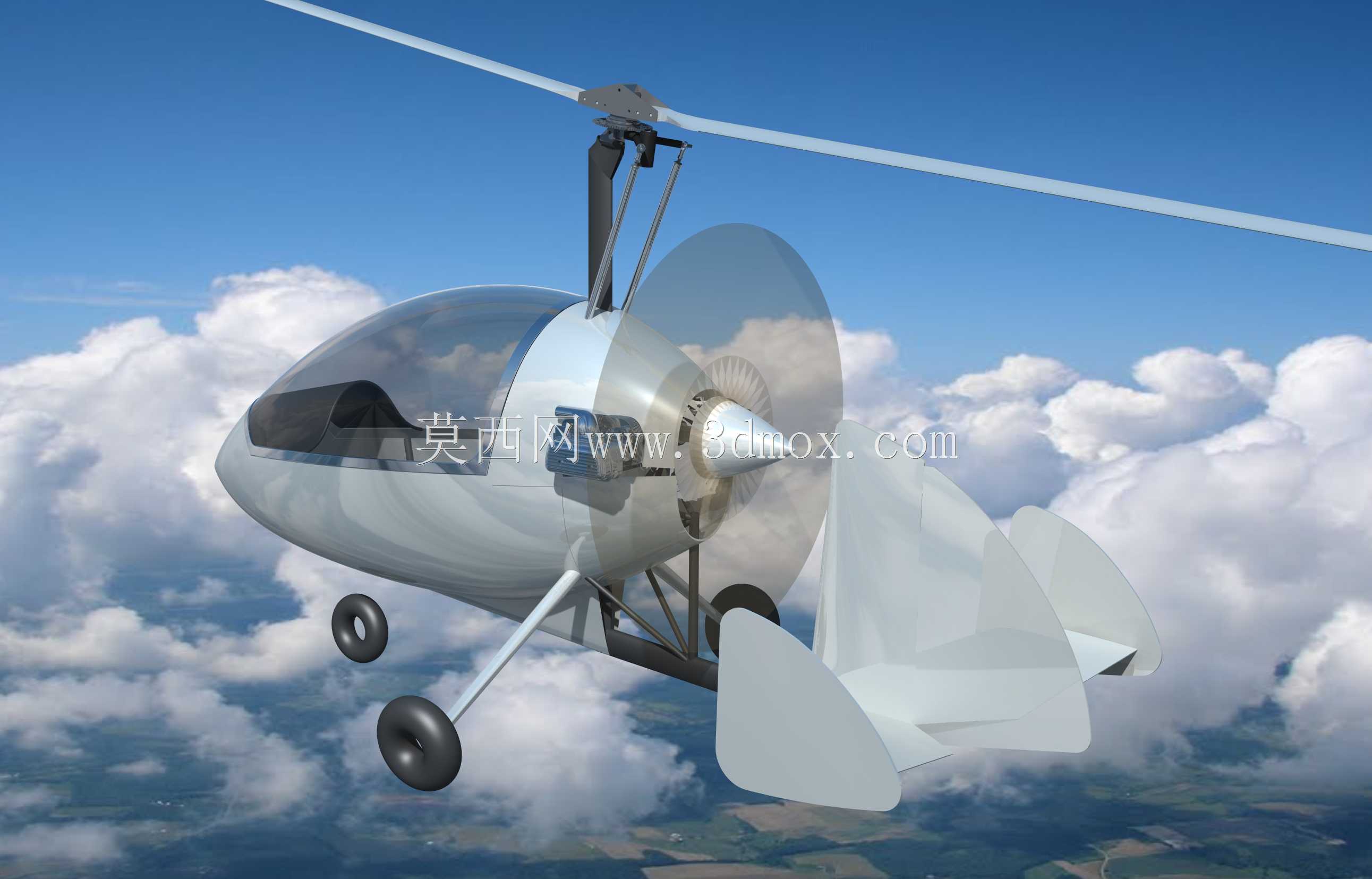

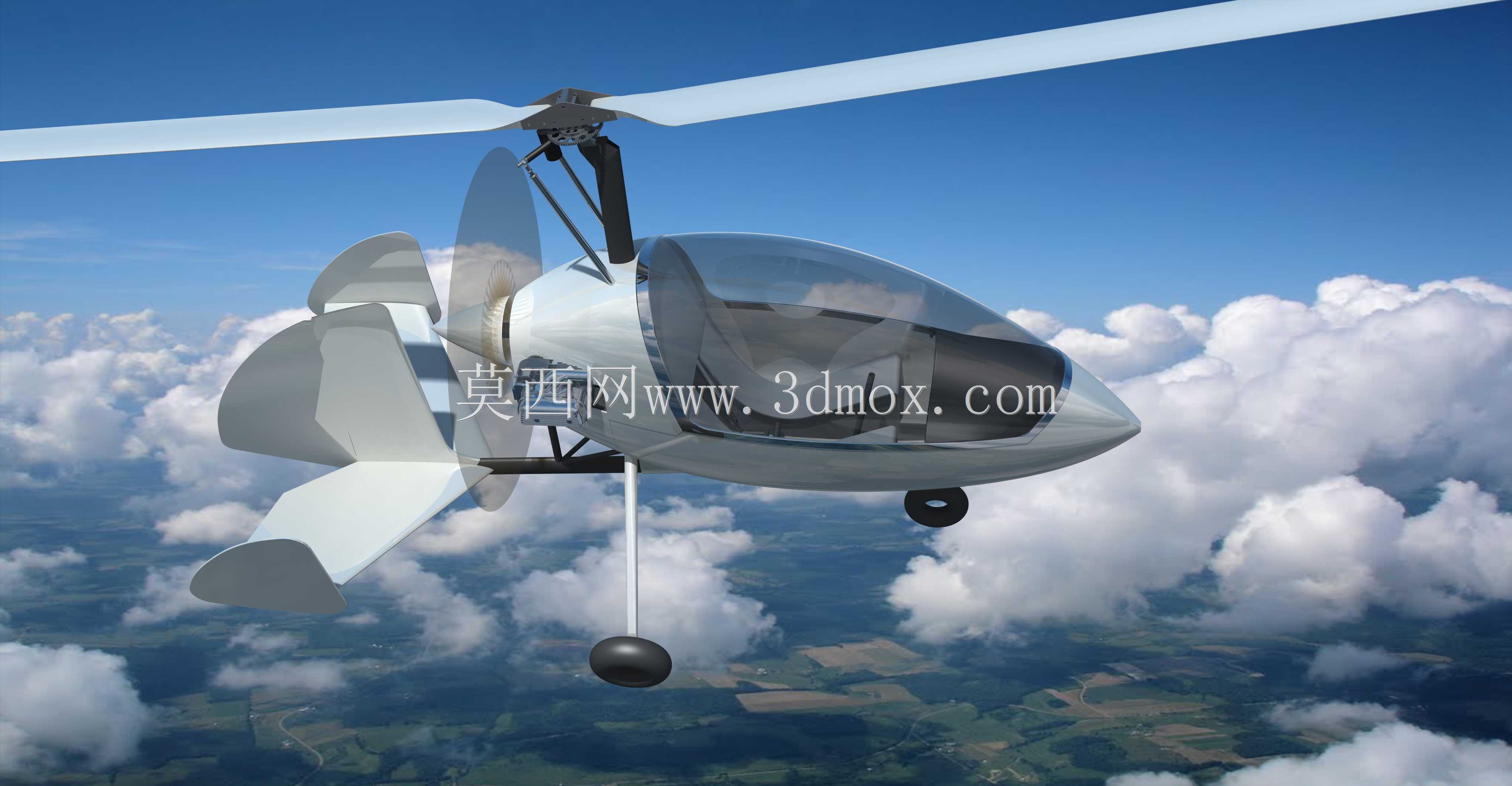

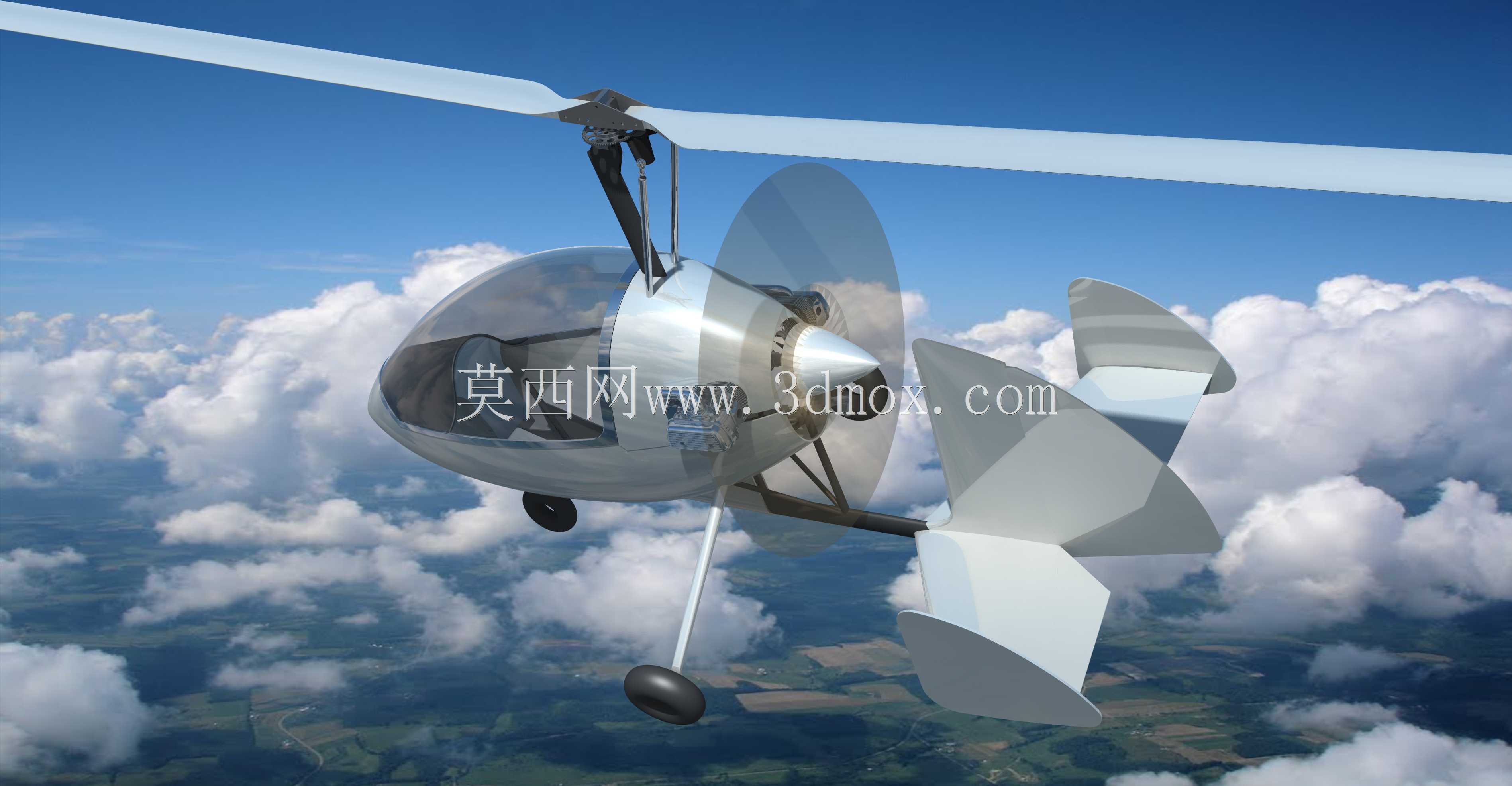

  这款自转旋翼飞行器的结构设计,核心围绕低空低速飞行场景的实用需求展开,区别于常规直升机与固定翼飞机的动力逻辑,其主旋翼无动力驱动,依靠飞行过程中的来流吹动实现自旋产生升力,尾部设置独立的推进螺旋桨提供前飞动力,这种动力布局天然具备失速抗性,即便推进动力出现中断,主旋翼仍可依靠自旋状态完成缓慢滑翔降落,在低空观光、短途通勤、航空运动、农林巡检这类作业场景中,能大幅降低低空飞行的操作门槛与安全风险。从结构设计逻辑来看,整体采用流线型水滴状封闭式座舱布局,座舱段采用一体化曲面蒙皮设计,风挡区域做了大倾角的曲面过渡,既能够降低前飞过程中的气动阻力,也能为驾乘人员提供足够的前向与侧向视野,座舱框架的受力路径做了连续化处理,

  主旋翼桅杆的安装基座直接与座舱底部的承力纵梁连接,避免旋翼运转过程中的交变载荷直接作用在蒙皮结构上引发结构疲劳。主旋翼采用两叶跷跷板式结构,桅杆做了适度后倾设计,在巡航状态下能够让旋翼桨盘保持合适的迎角,兼顾升力效率与前飞阻力控制,桨毂位置设置了独立的铰结构,允许桨叶在飞行过程中实现一定幅度的挥舞与摆振,消化不同飞行姿态下来流变化带来的载荷波动,避免桨根位置出现应力集中。尾部推进螺旋桨采用涵道式结构设计,相比开放式螺旋桨,涵道既能够提升螺旋桨的推进效率,也能降低地面作业时螺旋桨剐蹭引发的安全风险,尾翼部分设置了垂直安定面与水平安定面,配合推进气流实现飞行姿态的稳定控制,航向与俯仰操纵的舵面做了偏转角度的冗余设计,

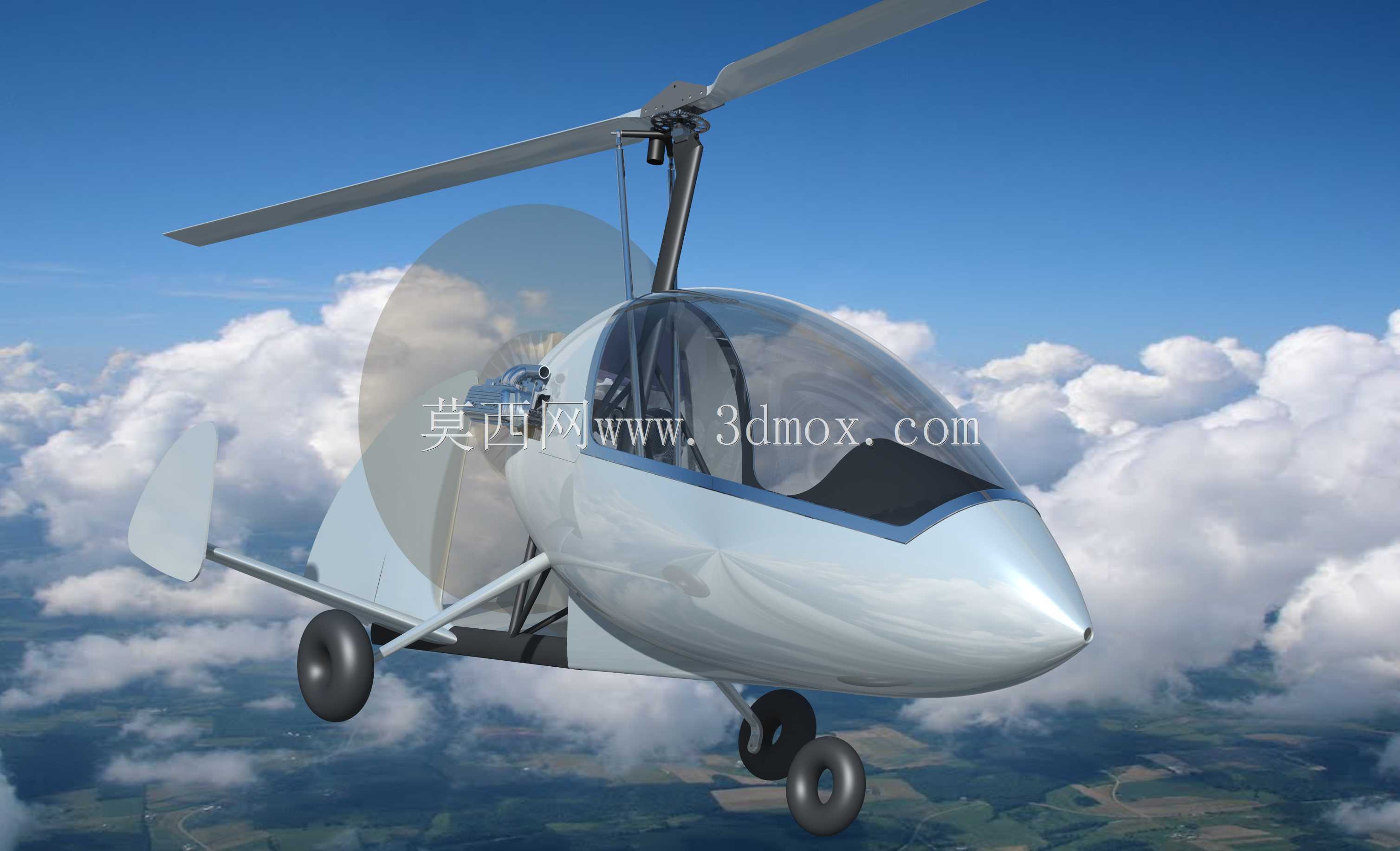

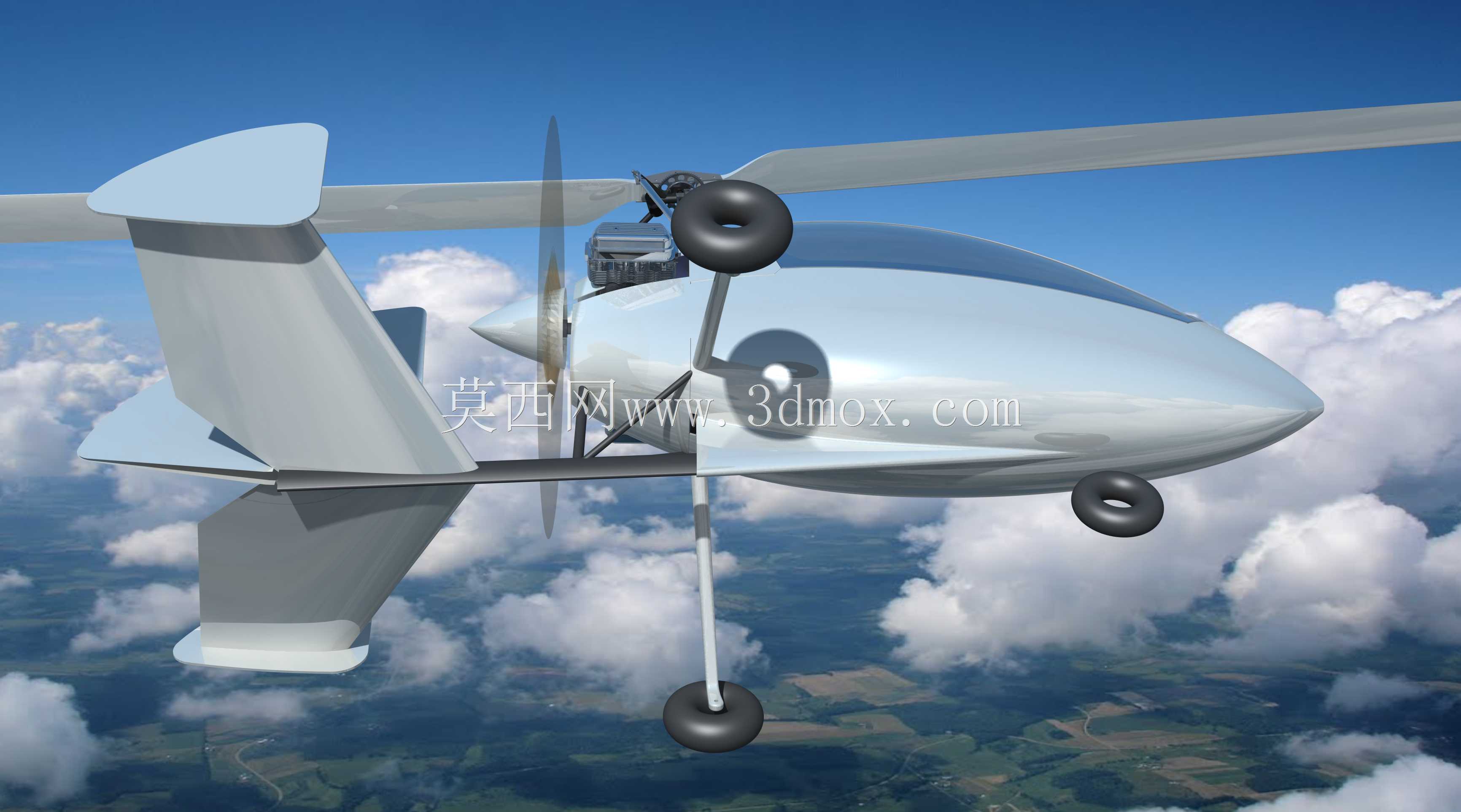

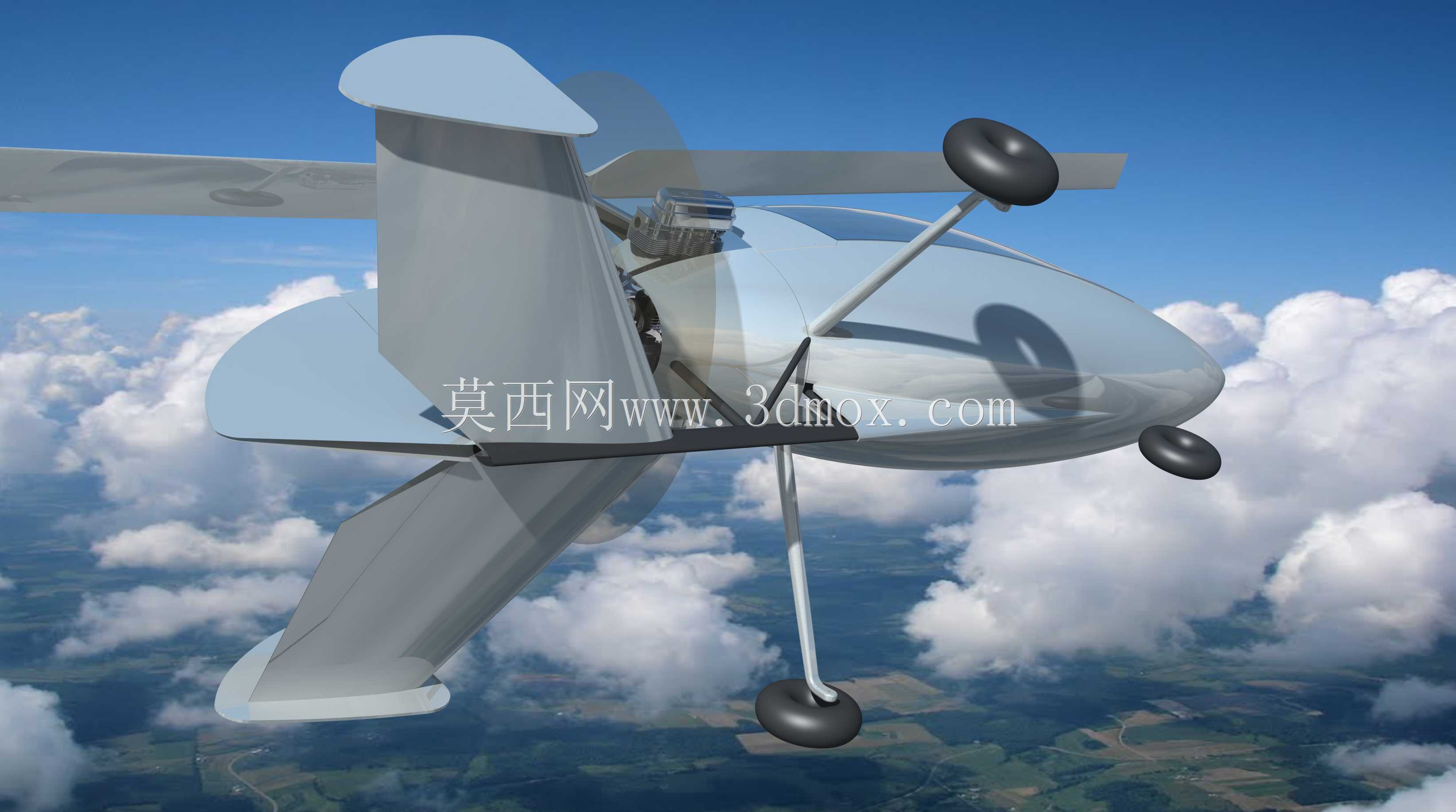

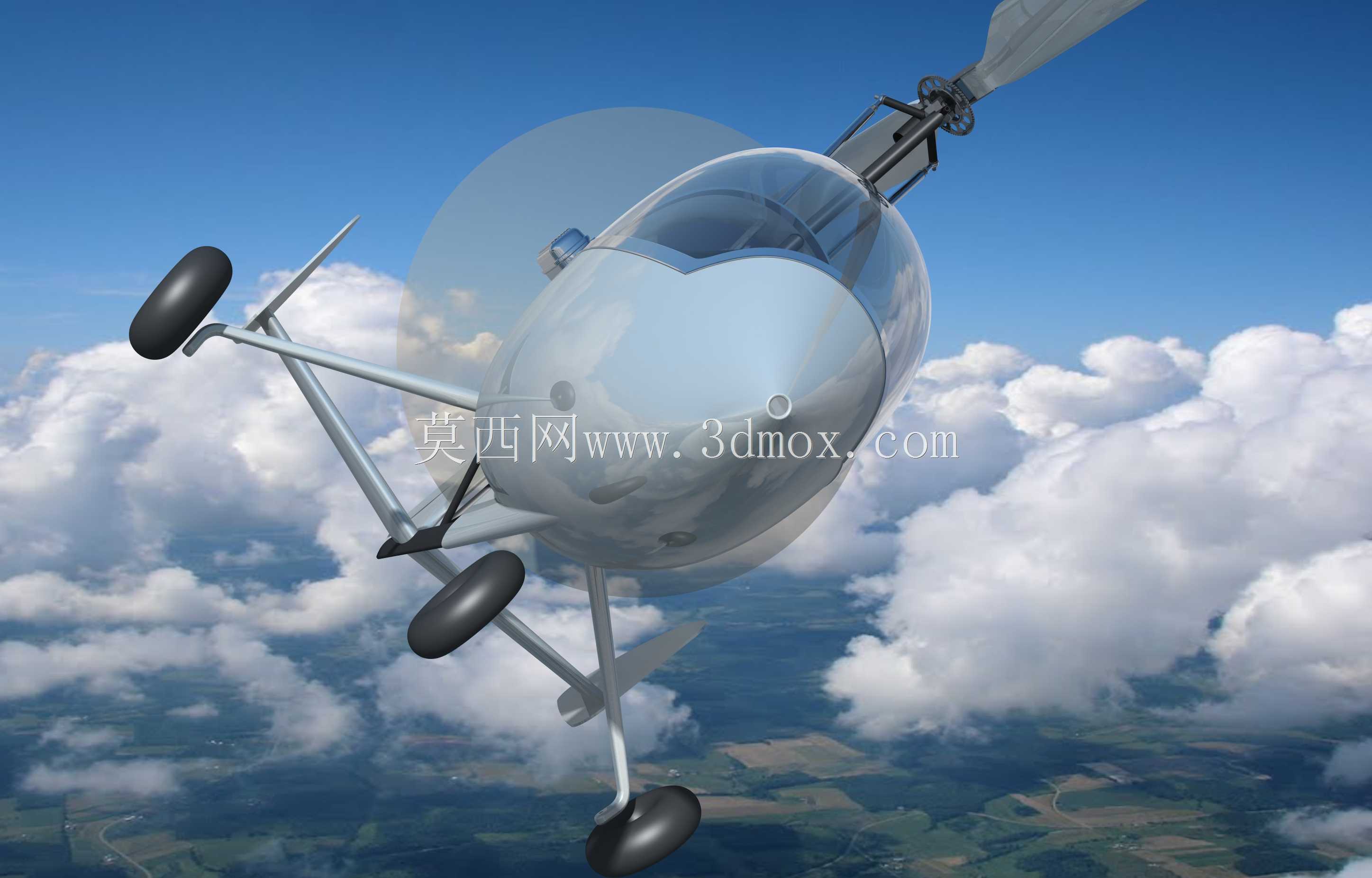

  在低速大迎角飞行状态下仍能保留足够的操纵力矩。起落架采用前三点式轮式布局,前起落架为单轮结构,通过减震支杆连接在座舱前部下方,主起落架为双轮结构,支杆直接连接在机身中部承力框位置,支杆内部集成了弹性减震结构,能够吸收简易跑道起降过程中的冲击载荷,三个机轮的轮距与轴距参数做了匹配优化,避免地面滑行过程中出现侧翻风险,同时起落架的安装位置预留了足够的维护操作空间,方便日常检查轮胎磨损与减震结构的工况。从安装边界来看,整机的旋翼旋转直径、机身长度、整机高度参数都做了适配通用通航机场停机位的设计,地面停放状态下旋翼桨叶的最低位置距离地面保留了足够的安全间隙,尾部螺旋桨的安装高度避开了地面人员常规活动的高度区间,机身侧面预留了设备安装接口,

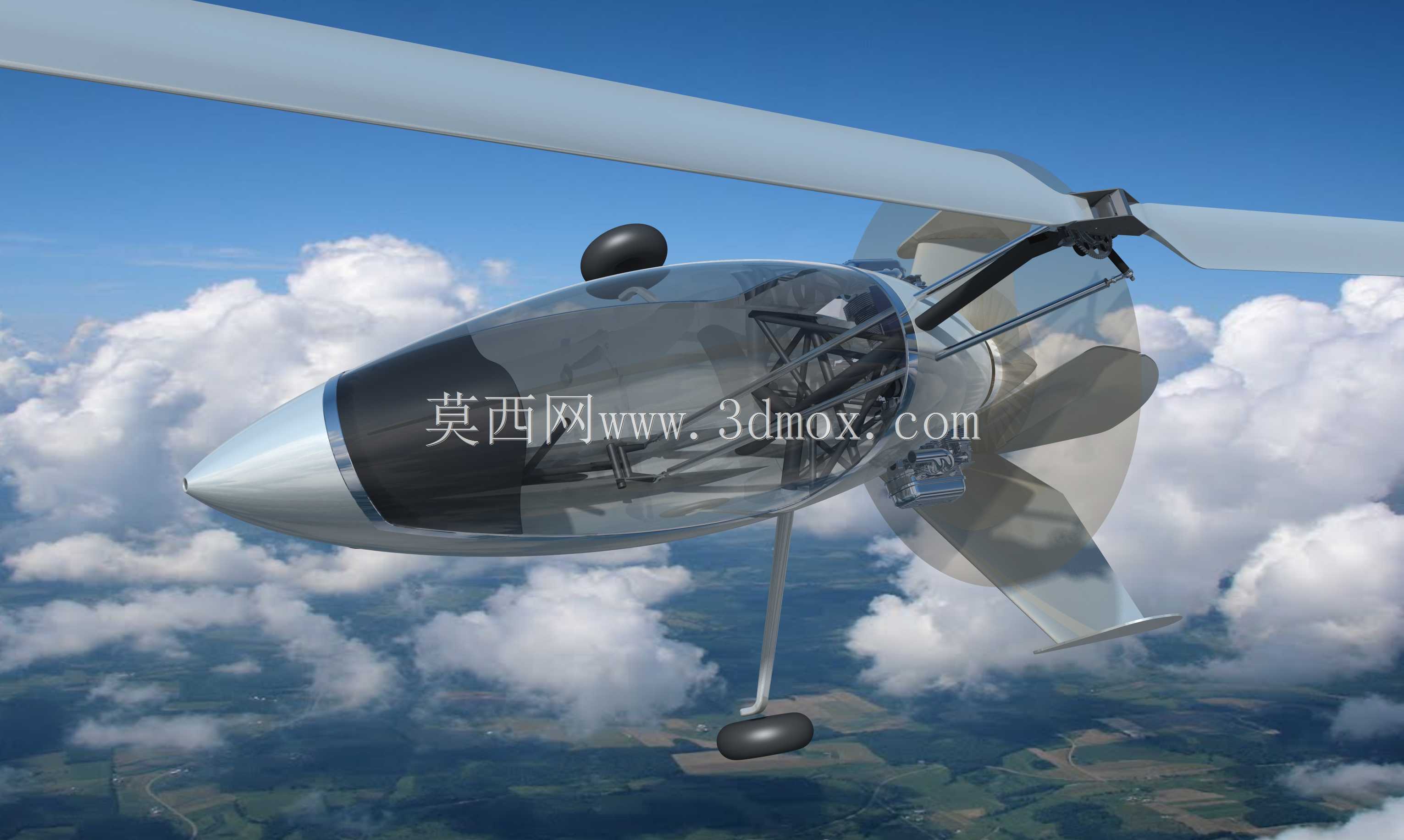

  可根据作业需求挂载航拍吊舱、农林喷洒装置等任务载荷,接口位置的承力结构做了局部加强,能够承载常规作业载荷的重量与飞行过程中的气动载荷。在结构细节处理上,所有的曲面蒙皮分块都顺着气流流向设置,减少蒙皮接缝位置的气动紊流,机身内部的承力框采用环形布局,沿机身轴向等距分布,将座舱、旋翼基座、尾梁、起落架的安装点全部串联在统一的承力框架上,避免出现局部受力薄弱点,操纵线系与油路的布置路径全部沿着承力梁的内侧走线,外部设置整流罩进行保护,避免飞行过程中气流、杂物对线系造成损伤。
