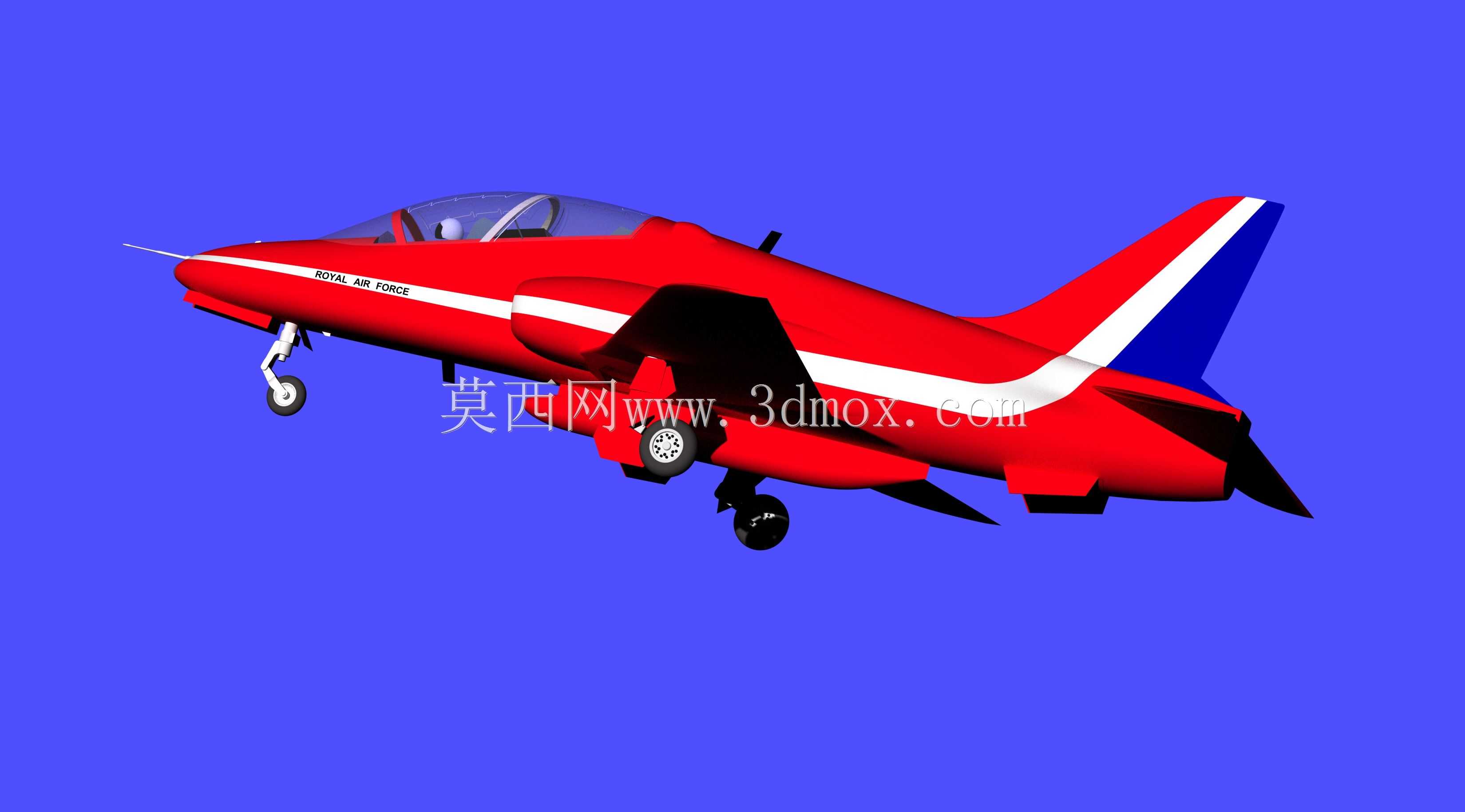

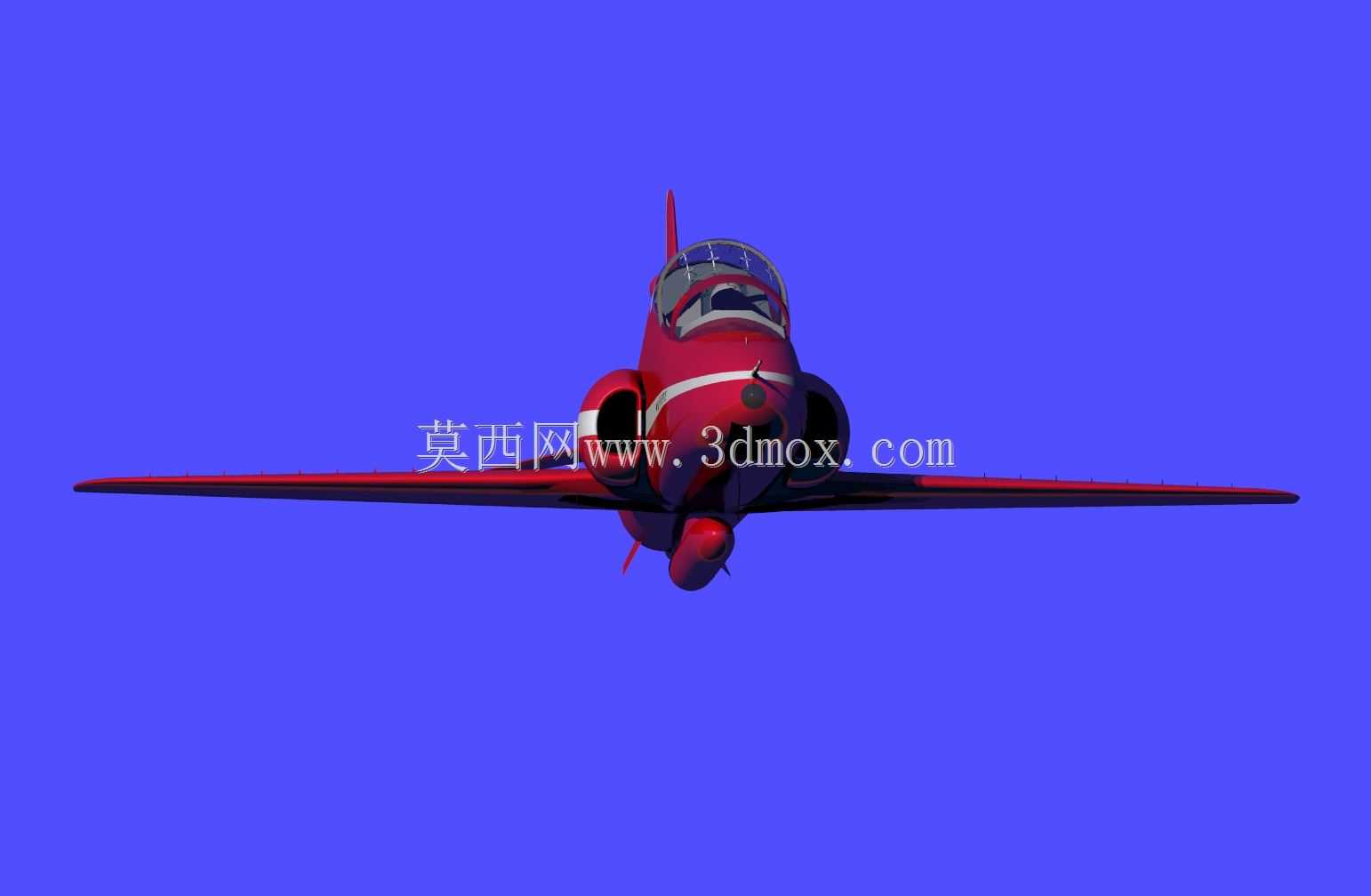

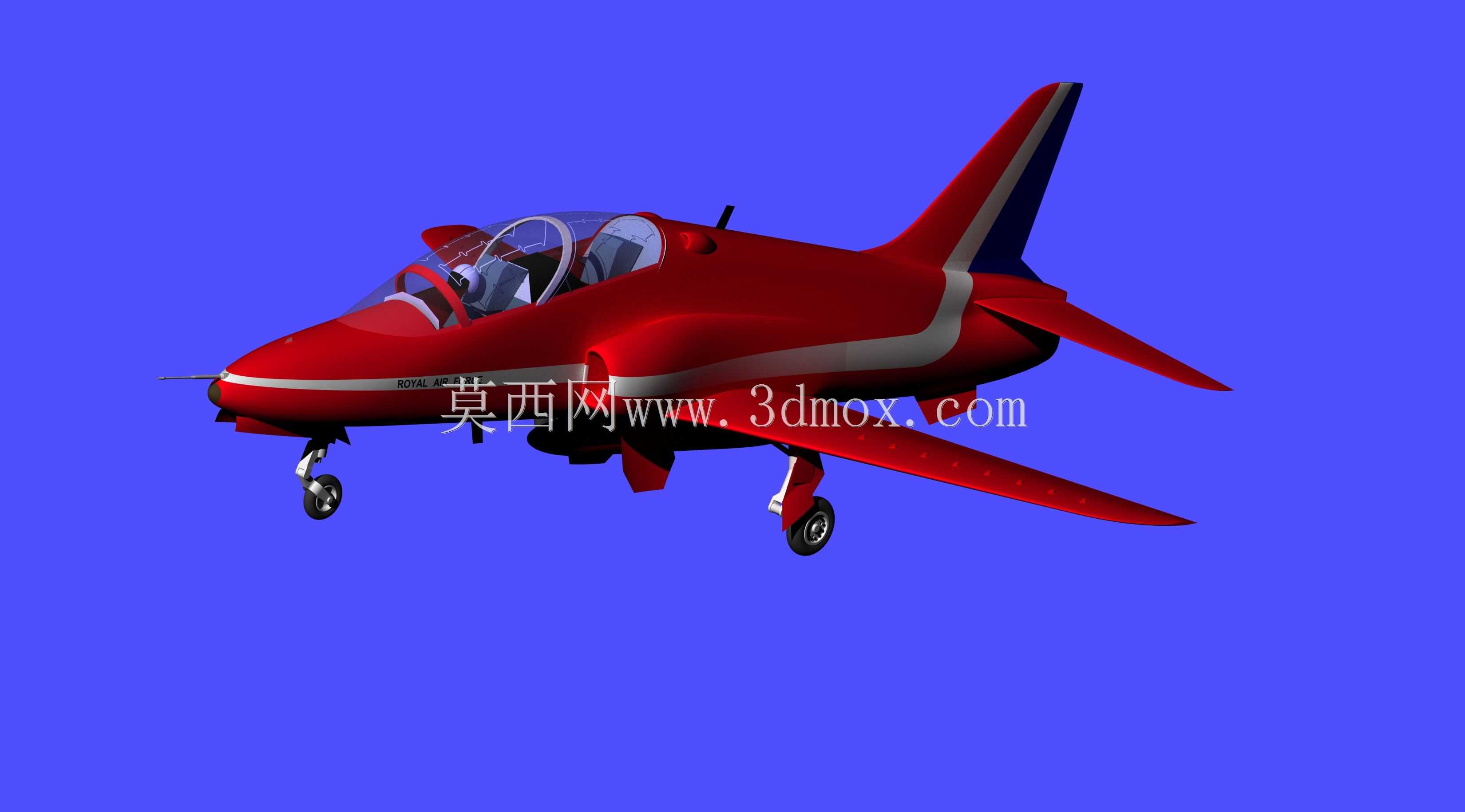

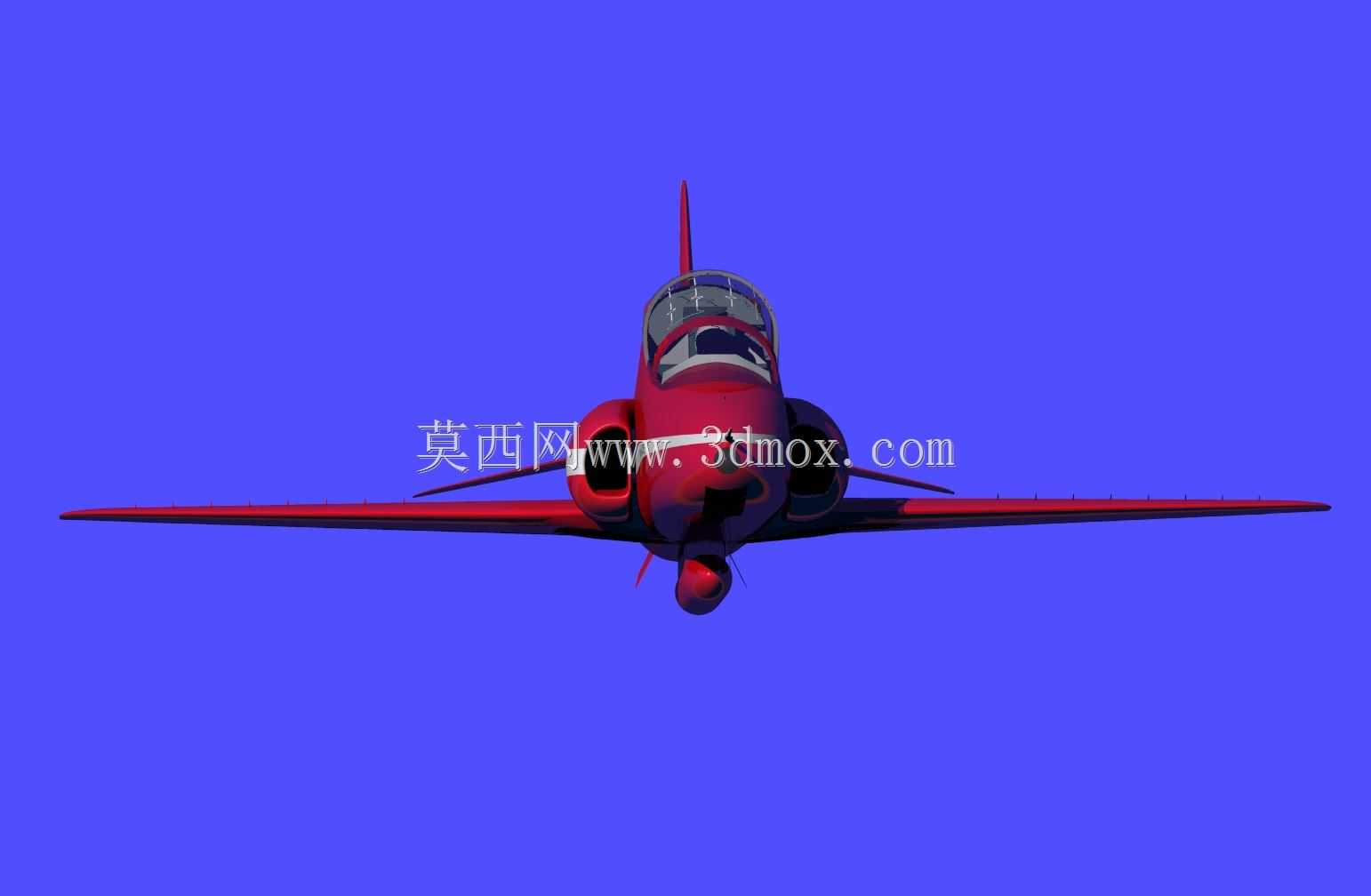

BAe Hawk T1A红箭表演教练机结构设计

　　这款喷气式教练机的三维结构设计，首先围绕飞行训练与特技表演的双重使用场景展开，作为承担飞行员中级训练任务同时兼顾特技飞行表演的机型，其结构设计需要同时满足高亚音速机动飞行的结构强度要求，以及特技编队飞行时的精准操控响应需求。从整体气动布局来看，采用下单翼、单发布局、串列双座座舱设计，垂尾后掠角度经过多轮气动仿真验证，能够在大迎角机动状态下保持足够的方向安定性，避免尾旋进入风险，这对于飞行训练场景下的新手飞行员容错设计尤为重要。机身侧面的流线型装饰条并非单纯的外观设计，其凸起弧度经过风洞测试优化，能够在不增加过多阻力的前提下，调整机身表面附面层气流走向，减少跨音速阶段的局部激波阻力，同时在密集编队飞行时，

　　能够帮助飞行员快速判断相邻飞机的相对位置，提升编队飞行的安全性。前三点式起落架的收放机构设计充分考虑了训练场景下的高频起降需求，主起落架采用摇臂式减震结构，能够承受着陆时较大的垂直冲击载荷，前起落架带有转向机构，可与座舱内的脚蹬联动，满足地面滑行时的小半径转向需求，起落架舱门的密封结构经过优化，能够避免低空飞行时的杂物进入舱内损坏收放作动机构。串列双座的座舱盖采用整体式圆弧风挡，前后座的视野角度经过人体工程学验证，前座飞行员的下视角度能够满足起降阶段的跑道观察需求，后座教官的座位高度略高于前座，能够在训练过程中清晰观察前座学员的操作动作以及前方空域情况，座舱内的操纵机构采用联动设计，教官可随时接管操纵权限，

　　这也是教练机型区别于单座作战飞机的核心结构特征。机翼采用小展弦比梯形翼设计，翼型厚度沿展向逐步减薄，翼尖处的切角设计能够延缓翼尖涡流的产生，提升大坡度盘旋时的升阻比，机翼后缘的襟翼与副翼采用分段式设计，襟翼可在起降阶段放出以提升低速升力，缩短起降滑跑距离，副翼的操纵舵面带有配重块，能够在高速飞行时避免操纵面颤振，提升飞行稳定性。尾翼部分的水平尾翼采用全动式设计，配合垂尾上的方向舵，能够在特技机动动作中提供足够的操纵力矩，满足斤斗、横滚、半斤斗翻转等特技动作的操纵需求，尾翼根部的结构加强筋经过拓扑优化，在保证结构强度的前提下尽可能降低结构重量，提升整机的推重比。机身内部的设备舱布局采用模块化设计，前设备舱主要安装航电与飞控相关设备，

　　中部为燃油舱与发动机安装舱，后机身围绕发动机喷口设置了隔热层结构，避免高温燃气对后机身结构造成热损伤，发动机安装节采用减震固定设计，能够降低发动机运转时的振动传递到机身结构，提升座舱内的乘坐舒适性，同时减少振动对机载精密设备的影响。从安装边界来看，整机的翼展、机身长度、机高尺寸均符合多数军用机场的机库停放、地面滑行道宽度、跑道承载能力的适配要求，机翼下的挂点结构预留了标准接口，可根据训练任务需求挂载副油箱或者训练弹，拓展任务使用场景。在结构细节设计上，机身表面的蒙皮采用铆接加胶接的混合连接方式，既保证了蒙皮与内部桁条的连接强度，又能保证机身表面的气动光滑度，减少飞行阻力，机身表面的检修口盖采用快卸设计，能够在地面维护时快速打开，完成设备检查与维护作业，降低地面维护的时间成本，提升飞机的出勤率。对于三维建模从业者而言，该模型的结构还原度覆盖了从整体气动外形到起落架收放机构、座舱内部布局、尾翼操纵面结构的核心细节，可用于航空装备结构教学、飞行模拟场景搭建、航空科普展示等多个场景，建模过程中对各部件的相对位置、运动机构的行程边界都做了准确还原，能够直接用于结构干涉检查、运动仿真分析等工程应用环节，避免了外观模型无法用于结构验证的问题。
