汽车线束压接阳铲端子结构设计

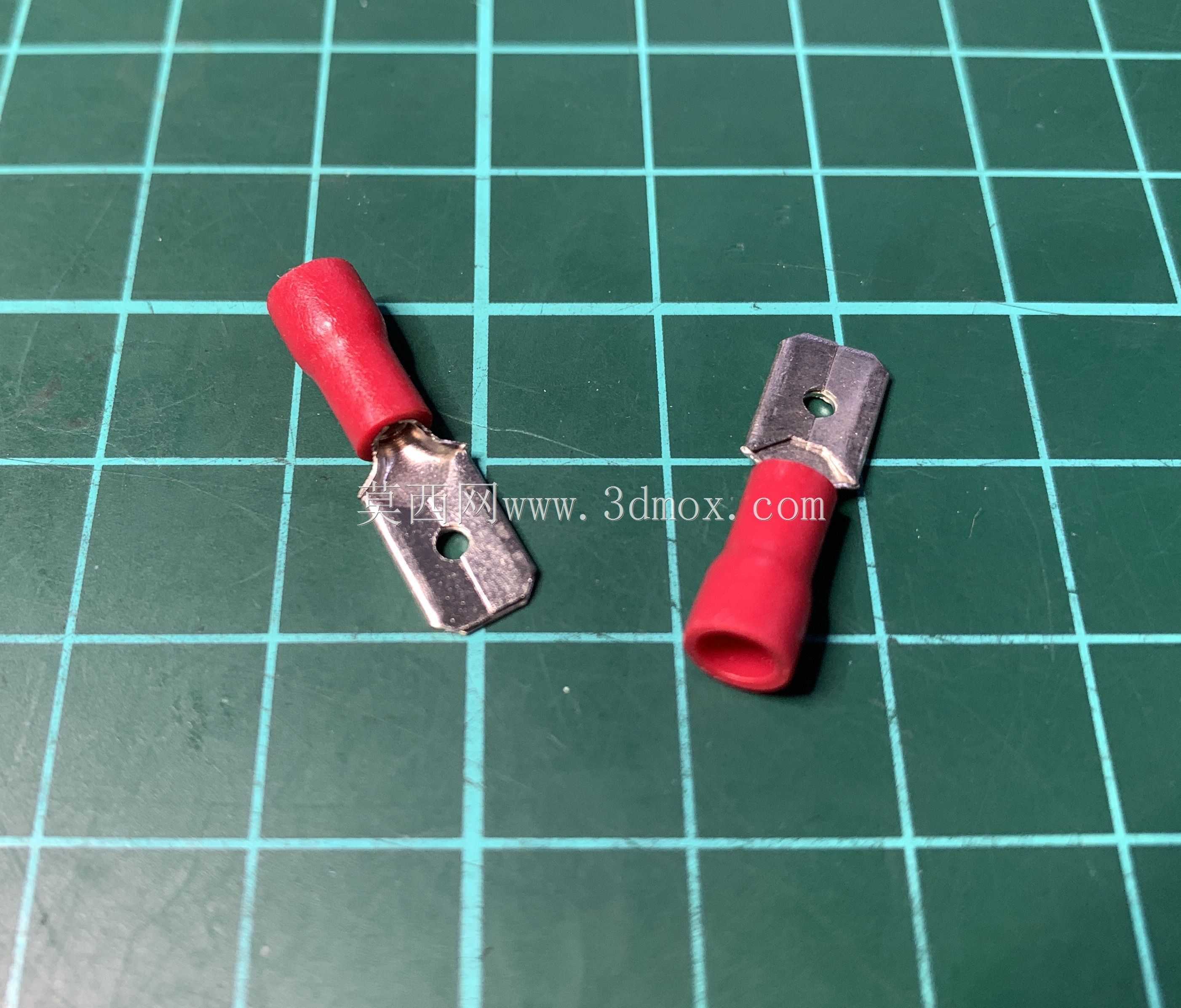

　　在汽车低压线束的连接场景中，压接式阳铲端子是应用极为广泛的一类导通连接件，这类部件长期服役在车辆舱内、发动机周边等存在振动、温变、油污侵蚀的复杂工况下，其结构设计的合理性直接决定了线束连接的导通可靠性、抗疲劳性能以及后期运维的便捷性。不同于民用消费电子领域的插接端子，车载场景下的阳铲端子需要承受车辆行驶过程中持续的随机振动，还要适配不同线径导线的压接需求，同时要满足装配时的防错要求，避免运维过程中出现接反、虚接的问题。

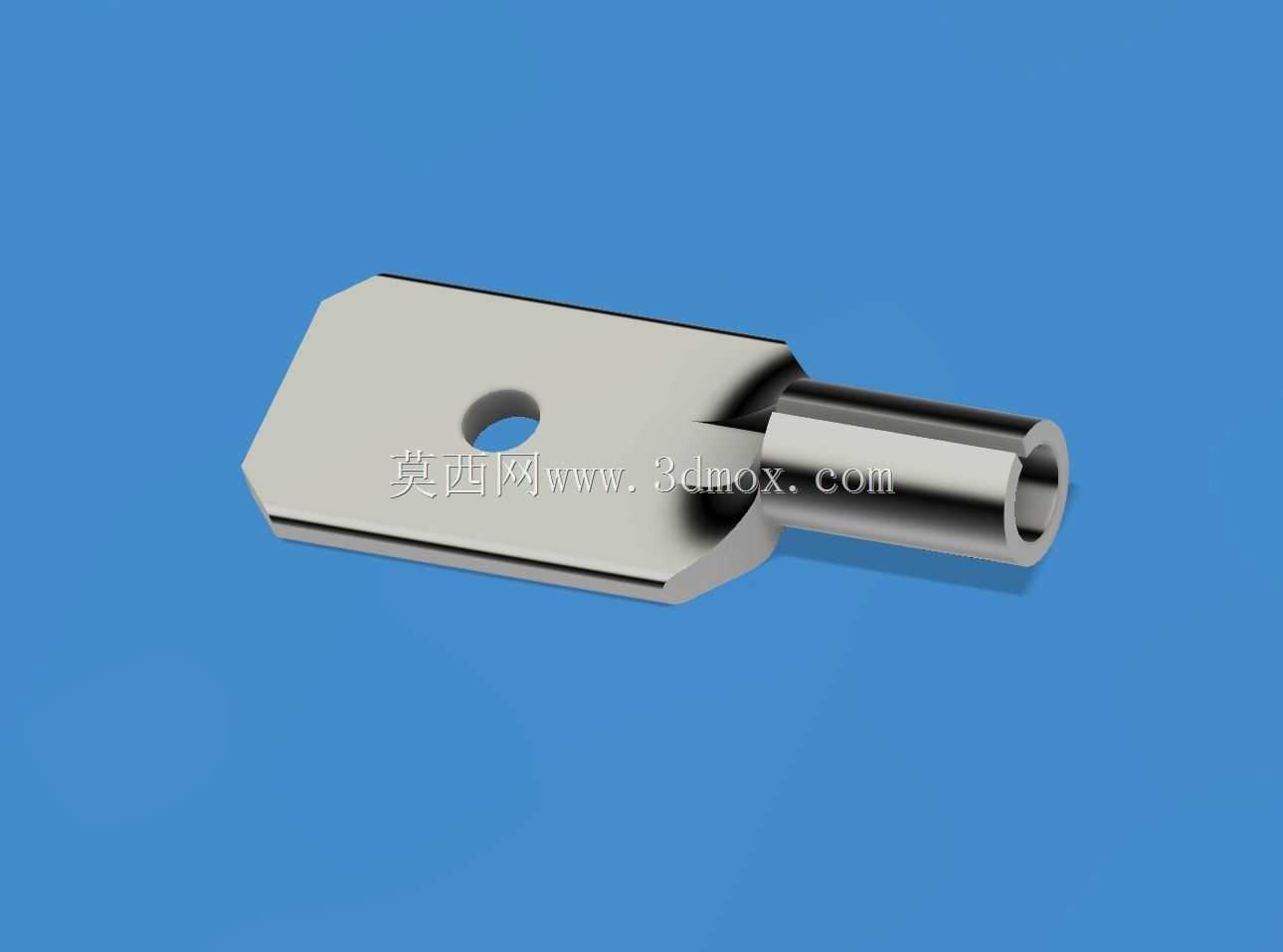

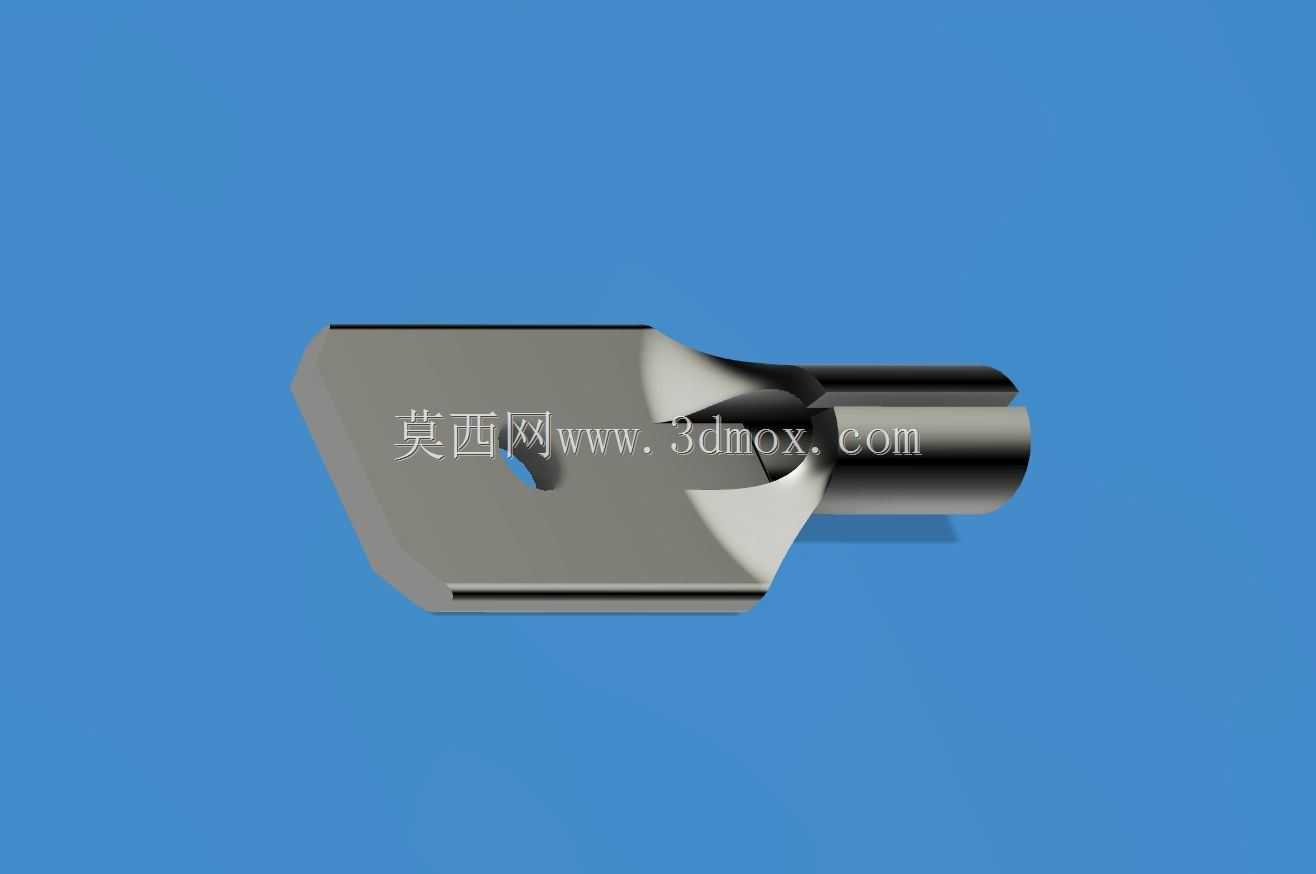

　　从实际功能层面来看，这类阳铲端子的核心作用是实现裸线端与对接端的刚性机械连接与稳定电气导通，通过机械压接的方式将端子尾部的筒状结构与剥除绝缘层的导线线芯紧密咬合，不需要额外的焊接工序，就能实现足够的拉脱力与低接触电阻，适配整车流水线的快速装配节奏。端子前端的扁平铲状结构是对接配合的核心区域，其上开设的定位孔用于和对接端的螺柱、卡扣结构配合，实现锁紧固定，避免车辆振动过程中端子出现松脱移位，保证接触面的贴合压力始终处于合理区间，杜绝接触电阻过大引发的温升过高、打火等安全隐患。

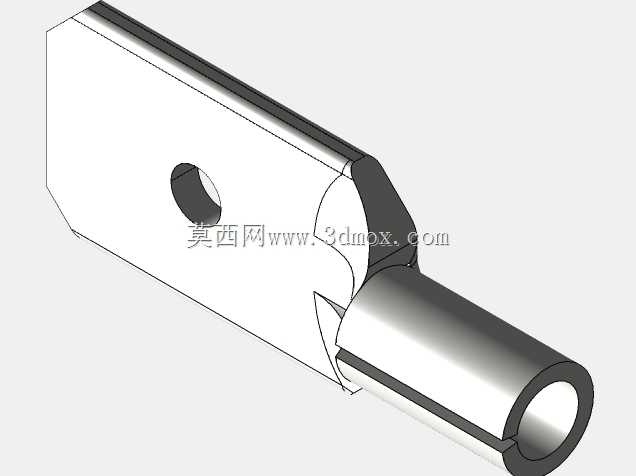

　　设计这类端子的三维结构时，首先要明确适配的导线线径范围，不同线径对应的压接筒内径、壁厚都有明确的工程边界：压接筒的内径要略大于对应线径多股铜芯的绞合外径，保证穿线时的顺畅性，同时壁厚要匹配压接后的形变需求，既要保证压接后筒壁能嵌入线芯缝隙实现足够的握着力，又要避免压接过程中出现筒壁开裂、压穿的缺陷。前端铲状对接面的平面度是设计中的关键管控项，若对接面存在翘曲、凹凸不平的问题，装配后会出现局部接触的情况，长期通流过程中会出现局部过热，加速接触面氧化，进一步抬升接触电阻，形成恶性循环，因此建模时需要将对接面的平面度公差控制在合理范围内，同时在铲面与压接筒的过渡区域设计平滑的圆弧过渡，避免应力集中，因为车辆长期振动过程中，过渡区域是应力集中的高发位置，直角过渡很容易在交变应力作用下出现疲劳断裂，导致线束断路故障。

　　尺寸边界的设定需要兼顾装配空间与性能需求，前端铲面的宽度要匹配对接端的接线位尺寸，不能过宽导致与相邻端子出现干涉，也不能过窄导致接触面积不足、通流能力不达标；定位孔的中心到铲面边缘的距离要匹配常用锁紧螺柱的尺寸，保证装配后螺柱的压紧面能完全覆盖铲面的有效接触区域，避免压偏。压接筒的长度需要满足压接后的拉脱力要求，过短的压接筒会导致压接后线芯握着力不足，在拉扯、振动工况下容易出现线芯脱出的问题，过长则会浪费材料，同时占用过多的线束布置空间。端子整体的材质一般选用高导电率的铜合金，表面做镀锡处理提升抗氧化能力，建模时需要预留表面处理的镀层厚度，避免镀层加工后尺寸超出装配公差范围。

　　实际建模过程中，需要重点关注压接区域的形变预留，因为压接工序是通过模具将圆形的压接筒挤压成特定的多边形截面，实现与线芯的紧密结合，因此初始的压接筒结构不能存在影响压接形变的局部加强结构，壁厚要保持均匀，避免压接过程中出现单侧形变过度、另一侧压接不实的问题。另外，端子与导线绝缘层衔接的位置，需要设计对应的绝缘压接翼，这部分结构在压接线芯的同时会抱紧导线的绝缘层，分散线芯与端子衔接位置的应力，避免线束弯折时应力直接作用在线芯与压接筒的结合位置，提升端子的耐弯折疲劳性能。很多新手建模时容易忽略绝缘压接翼的结构，只设计线芯压接区域，实际装车后很容易在车辆振动、线束拉扯过程中出现线芯折断的故障。

　　在装配边界的校核上，需要考虑端子装配后外围的绝缘护套空间，端子的所有外轮廓尺寸都要在绝缘护套的内腔范围内，不能出现突出的棱角、毛刺，避免装配过程中刺破护套导致绝缘失效。同时铲面的引入端需要设计微小的倒角，方便装配时快速对准对接位，提升整车装配的效率。这类端子虽然结构尺寸不大，但是作为整车线束网络的基础连接节点，每一处结构细节的设计偏差都可能引发整车电路的故障，因此建模过程中需要结合实际的压接工艺、装配工艺、服役工况做全流程的校核，不能只追求外观的形似，忽略实际工程应用中的性能需求。比如很多人建模时会把过渡区域的圆角做的很小，看起来更精致，但是实际冲压生产过程中，过小的圆角会导致冲压模具的磨损加快，同时零件冲压成型时容易出现开裂的问题，因此圆角的设定还要兼顾冲压加工的工艺性，保证零件能通过常规的冲压工艺批量生产，不需要额外的特殊工序，控制零部件的制造成本。

　　另外，不同应用位置的端子对性能的要求也存在差异，比如发动机舱内的端子，需要承受更高的工作温度，同时会接触到机油、防冻液等腐蚀性介质，因此设计时还要考虑端子与密封塞的配合结构，保证接插件装配后能实现对应的密封等级，避免腐蚀性介质进入接触区域引发腐蚀。而驾驶室内的端子，工作环境相对温和，更多的是关注装配效率与成本控制，结构上可以做适当的简化。建模时需要针对具体的应用场景调整结构细节，不能用统一的结构套用所有的使用场景，否则很容易出现性能过剩或者性能不足的问题。
