基于三维路径扫描的汽车轮毂结构设计

　　汽车轮毂作为车辆行驶系统中连接车桥与轮胎的核心承载部件，其结构设计直接关联整车行驶的平顺性、转向响应精度以及高速工况下的动平衡表现，在乘用车、改装车以及小型商用车辆的底盘配置中，轮毂的结构强度、造型适配性一直是底盘零部件设计环节的重点考量项。本次设计的轮毂结构采用多辐条回转式布局，整体为轴对称回转体构型，核心承载区域包含轮辋安装基面、中心定位孔、螺栓连接孔组、辐条支撑段以及轮缘锁止结构几个部分，所有曲面特征均通过三维路径扫描的逻辑生成，区别于传统拉伸、旋转命令生成的规则曲面，路径扫描生成的辐条曲面可以顺着载荷传递路径平滑过渡，避免应力集中点的出现。

　　从实际应用场景来看，这类轮毂主要适配15-17英寸区间的民用乘用车轮胎，轮辋部分的止口尺寸严格匹配常规真空胎的安装公差，轮缘位置的凸起结构可以在轮胎充气后形成可靠的轴向限位，防止车辆在急转向、过坑洼路面时轮胎出现脱圈风险。中心定位孔的尺寸按照常规乘用车轮毂的通用中心孔规格设计，配合变节距螺栓孔组，可以适配多数前驱家用车型的轮毂安装法兰面，安装时的轴向贴合面设计有0.15mm的平面度公差要求，保证轮毂装车后与车桥法兰完全贴合，避免高速行驶时出现端面跳动引发的方向盘抖动问题。

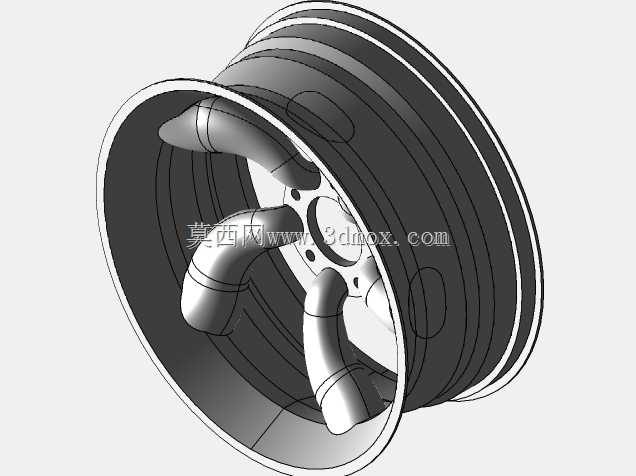

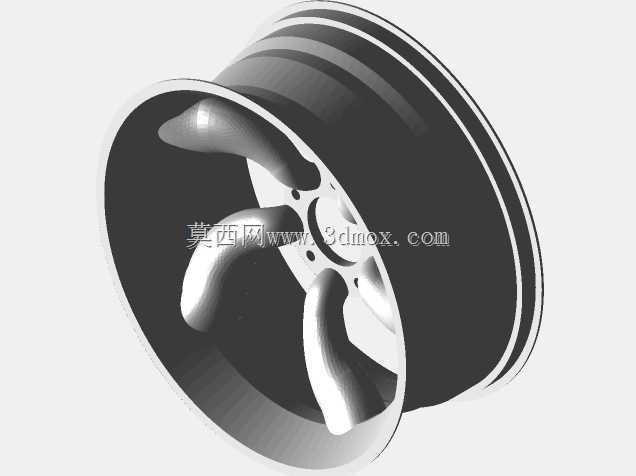

　　设计过程中，首先确定轮毂的回转基准轴线，以中心孔轴线为所有特征的公共基准，先绘制轮辋部分的截面轮廓，沿着回转中心扫描生成轮辋的基础筒体结构，再根据载荷分布要求规划五根辐条的空间路径——每根辐条的路径从中心安装盘位置出发，以平滑的空间曲线延伸至轮辋内侧的支撑点，路径的曲率变化顺着轮辋的锥面自然过渡，没有硬折角，扫描截面沿着路径变化时，靠近中心盘的位置截面厚度更大，向轮辋方向逐渐收窄，既保证了中心安装区域的抗弯强度，又能控制整体重量，实现轻量化设计的目标。辐条表面的凹槽特征同样采用路径扫描方式生成，凹槽沿着辐条的长度方向布置，一方面可以在不增加壁厚的前提下提升辐条的截面惯性矩，增强抗扭刚度，另一方面也能形成导流结构，在车辆行驶时引导气流穿过辐条间隙，带走刹车盘工作产生的热量，降低制动系统的热衰减风险。

　　安装边界方面，轮毂的轴向总宽度按照常规J值规格设计，轮辋内侧的刹车避让空间预留了足够的尺寸，可以适配直径300mm以内的通风刹车盘以及单活塞浮动卡钳，不会出现装车后卡钳与辐条内侧剐蹭的问题。螺栓孔组的分布圆直径采用民用车型常用的孔距规格，每个螺栓孔周围设计有局部加厚的凸台结构，分散螺栓紧固时的压应力，避免长期使用后安装面出现压溃变形。轮辋上的气门嘴安装孔位置避开了辐条的遮挡区域，方便后期充气时的操作，孔位边缘做了倒圆角处理，防止橡胶气门嘴被尖锐边缘割损。

　　从结构受力的角度分析，车辆行驶时轮毂需要承受垂直方向的载荷、转向时的横向载荷以及加减速时的扭矩载荷，扫描生成的连续曲面可以让载荷从轮胎接地面通过轮辋传递到辐条，再顺着辐条的平滑曲面均匀传递到中心安装盘，整个传力路径没有截面突变，应力分布更加均匀，相比传统拼接式建模生成的轮毂结构，在相同重量下可以承受更高的极限载荷。轮缘位置的加厚设计可以提升轮毂在遇到路肩冲击时的抗变形能力，减少路边停车剐蹭路肩导致轮缘失圆的概率。

　　在建模逻辑上，所有扫描路径都做了全约束处理，修改路径上的控制点参数就可以快速调整辐条的造型、弯曲角度以及截面厚度，不需要重新绘制基础特征，方便后续衍生不同辐条数量、不同造型风格的同系列轮毂方案，适配不同车型的外观设计需求。整个模型的曲面都做了连续性检查，没有出现曲面褶皱、破面的问题，后续可以直接导入到工程图模块生成加工图纸，也可以导入到CAE软件中做有限元强度分析、模态分析，验证不同工况下的结构可靠性，为后续的样件试制、模具开发提供准确的三维数模依据。
