适配11mm Kernmantle绳索的高空作业抓绳器结构

　　在电力架线、建筑外墙施工、风电塔筒运维、户外攀岩场馆搭建这类需要长期在离地2米以上空间开展作业的场景里，作业人员随身工具与安全绳之间的可靠连接，一直是现场安全管控里容易被忽略的细节——多数人会把注意力集中在全身式安全带、主安全绳的承重性能上，却忽略了随行工具、便携设备与安全绳之间的连接锁紧件，一旦工具从高空滑落，不仅会造成设备损毁，更可能对地面人员造成致命打击。这款抓绳结构的设计初衷，就是填补随身工具与安全绳之间快速锁紧连接的需求缺口，注意该结构不能作为人身防坠的主受力部件使用，仅适用于工具、便携设备的挂载锁紧。

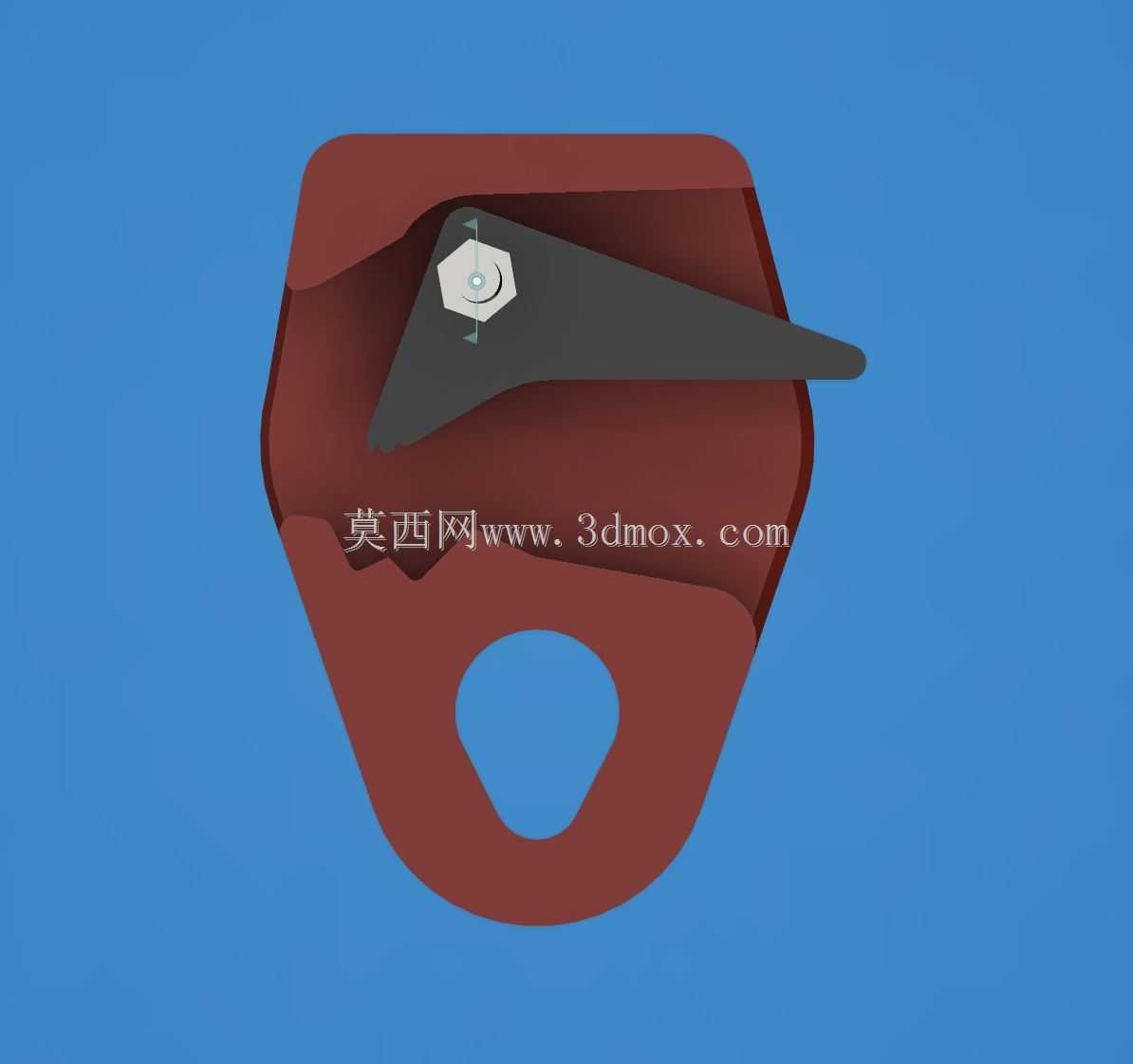

　　从实际适配场景来看，这款抓绳结构专门针对直径11mm的Kernmantle编织绳索做了锁紧曲面优化，这类绳索是目前高空作业场景里应用最广的安全绳品类，绳芯承担纵向承重，编织外皮承担耐磨防护，常规的卡扣类连接件在这类绳索上容易出现滑动位移，尤其是挂载带一定重量的电动工具、测量设备时，反复的晃动会让卡扣顺着绳索下滑，最终坠到安全绳末端拉扯作业人员的腰部挂点，影响作业动作。这款抓绳器的内部锁紧凸轮做了非对称齿形设计，当挂载的设备出现向下滑动趋势时，凸轮会在偏心结构的带动下自动咬紧绳索外皮，齿形的深度控制在0.8mm，既不会咬断绳索的编织纤维，又能提供足够的静摩擦力，在挂载5kg以内的工具时，锁紧后的滑动位移不超过2mm，完全满足现场作业的挂载稳定性要求。

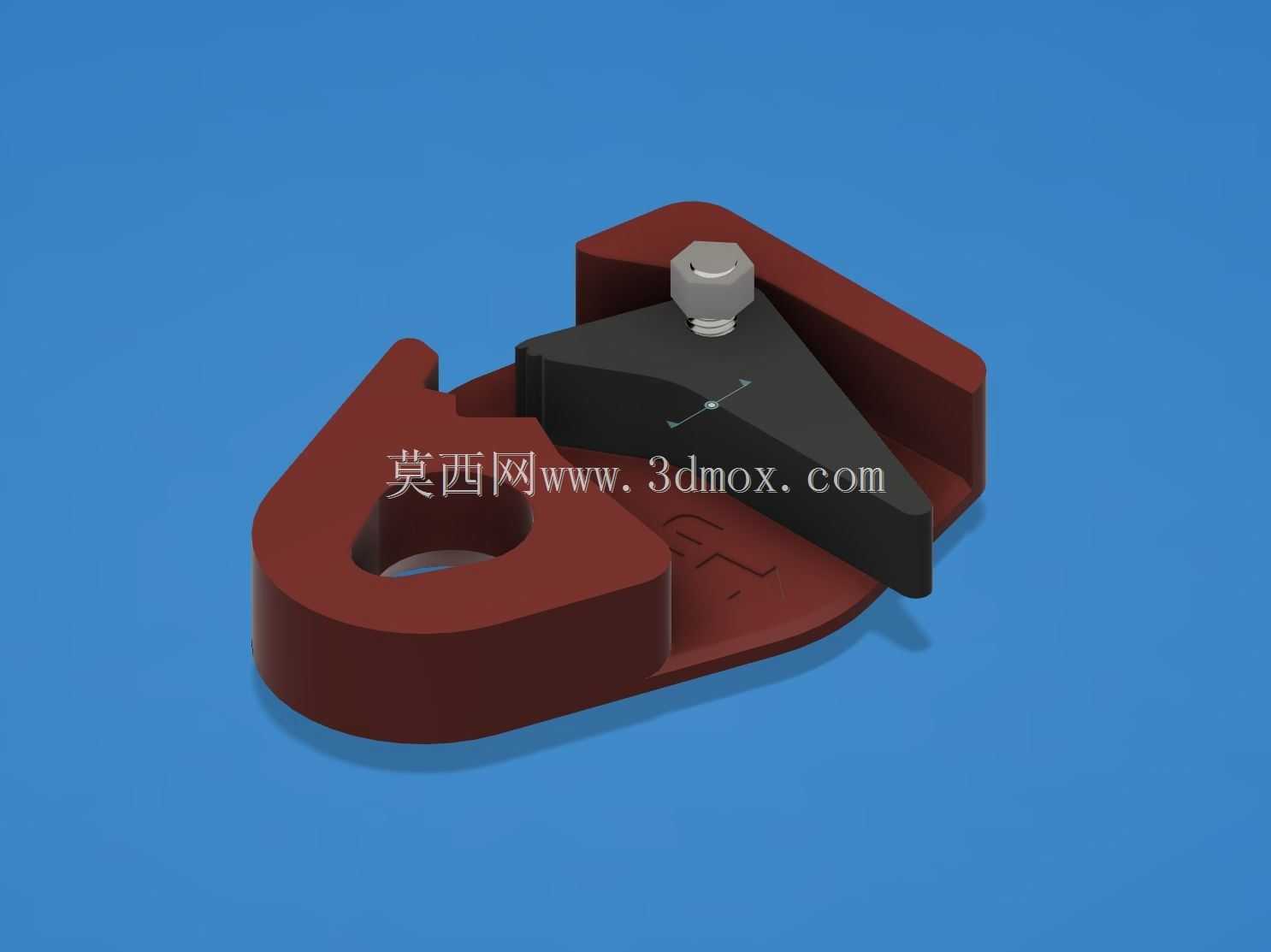

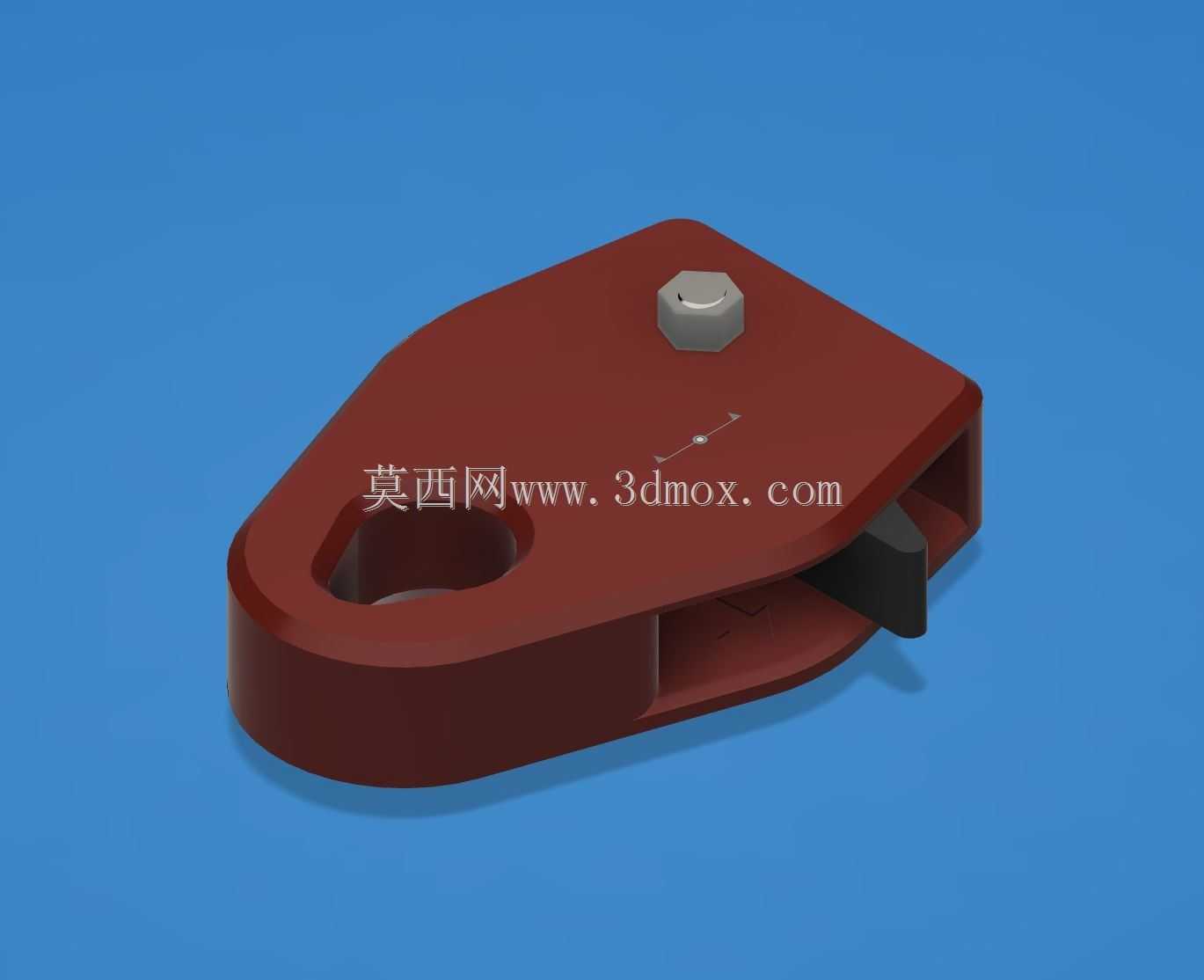

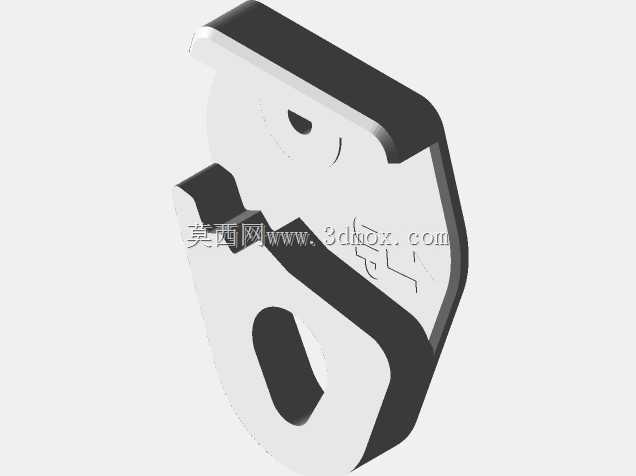

　　设计过程中针对不同等级绳索的适配性做了多轮迭代，最初的凸轮曲面角度设置过大，在低等级、外皮编织密度较低的绳索上测试时，会出现咬入过深损伤绳皮的问题，后续将凸轮的锁紧楔角调整到14度，同时在齿面做了0.2mm的圆角钝化处理，哪怕是在编织密度稍低的普通绳索上使用，也不会出现割伤绳皮的情况，同时不会因为绳索受负载挤压变形出现锁紧失效。整个结构的外形做了圆弧过渡处理，没有突出的锐角棱边，避免在作业过程中勾挂工作服、安全绳网或者周边的管线结构，整体的最大外轮廓尺寸控制在72mm×38mm×22mm，不会因为体积过大影响作业人员的手部操作空间，安装时不需要额外的工具，只需要掰开侧边的解锁压杆，将绳索卡入内部的导绳槽，松开压杆就可以完成安装，单手即可操作，适合在高空作业时单手完成挂载调整。

　　结构的安装边界做了充分的容错设计，导绳槽的入口做了15度的导向喇叭口，哪怕是在视线受阻的塔筒内部、背光的建筑外墙角落，也能快速将绳索卡入槽内，不需要反复对位。解锁压杆的操作力设置在15N，既不会因为误碰就轻易解锁，又能在戴厚款劳保手套的时候顺利按压操作。整个结构没有细小的易脱落零件，所有的转轴、弹性件都做了内嵌式设计，避免在长期户外使用时进沙、进灰导致卡滞，哪怕是在高湿度、多粉尘的作业环境下，也能保持顺畅的锁紧与解锁动作。

　　在结构强度验证阶段，针对挂载后的受力情况做了多工况模拟，当挂载重量达到额定负载的3倍时，结构不会出现塑性变形，锁紧凸轮的咬合位置也不会出现滑移，完全满足工具挂载的安全冗余要求。需要明确的是，这款结构的设计定位是工具挂载辅件，不能替代人身防坠的专用抓绳器使用，它的受力上限是按照工具挂载的需求设置的，无法承担人体坠落时的冲击载荷，这一点在结构使用时需要严格区分，避免误用带来安全风险。整个结构的零件数量控制在5件，没有复杂的曲面结构，加工或者3D打印的难度都很低，后期维护只需要定期清理导绳槽内的泥沙、检查凸轮齿面的磨损情况即可，不需要复杂的保养流程，适合在各类高空作业场景中作为随身工具的配套锁紧辅件使用。
