Wago221连接器多卡位通用固定支架

　　在低压电气柜布线、小型自动化设备内部接线、桌面测试台线路整理这类场景里，Wago221系列3线弹簧端子的使用频率极高，这类端子靠弹簧压接实现免螺丝快速接线，比传统螺丝端子接线效率高3倍以上，但原厂配套的固定方案存在明显局限：要么是适配DIN导轨的整体式端子排，无法灵活适配零散点位的固定需求；要么是靠端子背部自带的粘胶固定，长期受设备振动、温度变化影响容易脱落，很多现场布线的电工、设备装配的结构工程师都会自己做简易固定件，但大多是手工裁剪的绝缘板，卡位精度差，端子插进去容易松脱，还会挡住端子尾部的测试点，日常检修测电压的时候得把端子拆下来，反而增加了维护工作量。

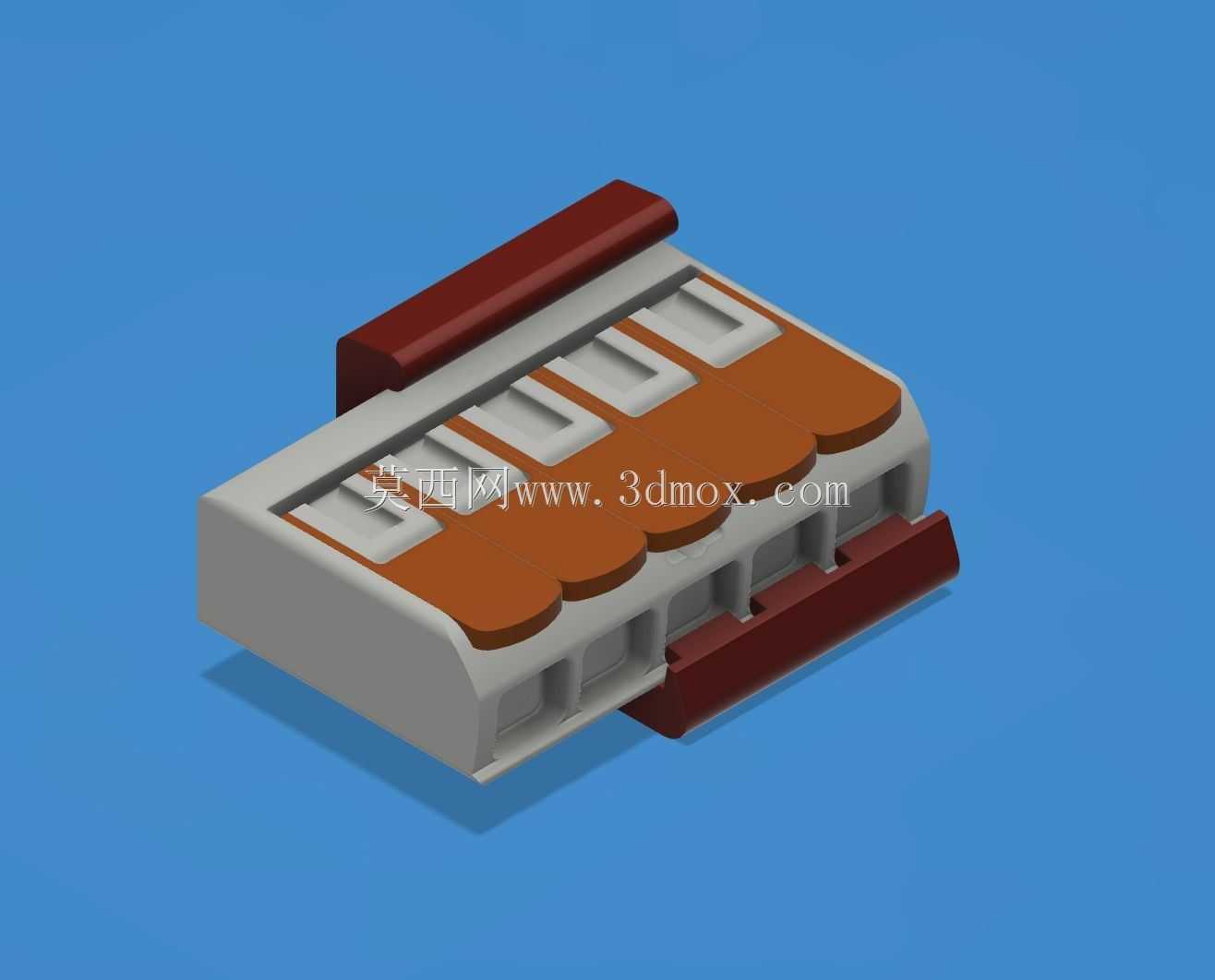

　　这款通用固定支架的设计完全围绕现场使用的痛点展开，首先是卡位结构的适配，支架上的端子卡槽做了和Wago221端子外壳完全匹配的倒扣筋位，端子推入的时候会有清晰的卡位反馈，推入后端子和支架之间没有旷量，哪怕设备运行时持续有低频振动，端子也不会从支架上松脱，同时卡槽的排布做了模块化设计，单组支架可以同时容纳2个、3个或者5个221系列3线端子，不管是单路信号接线还是多路电源分线，都能选对应卡位的支架，不用额外拼接多个固定件。

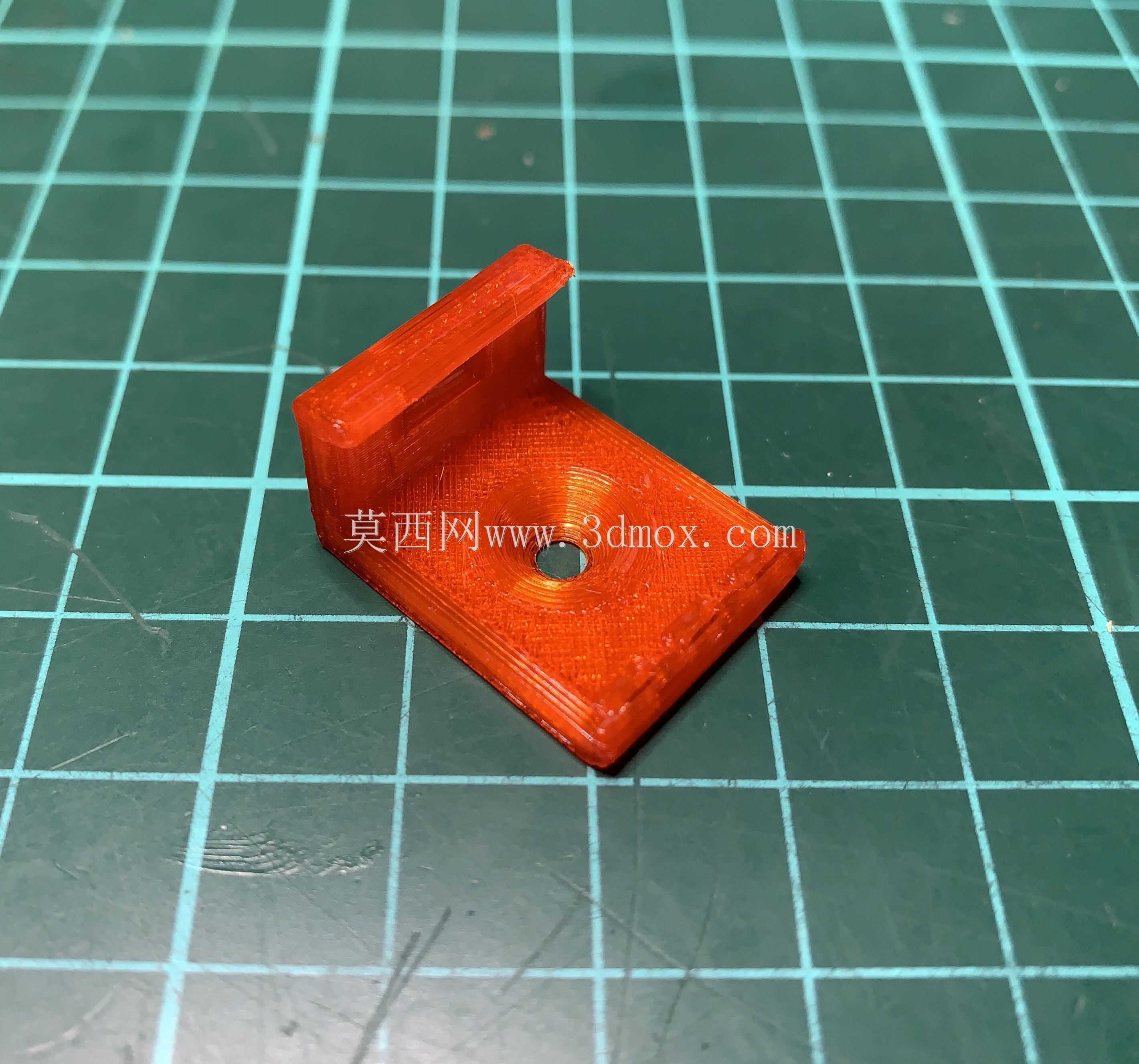

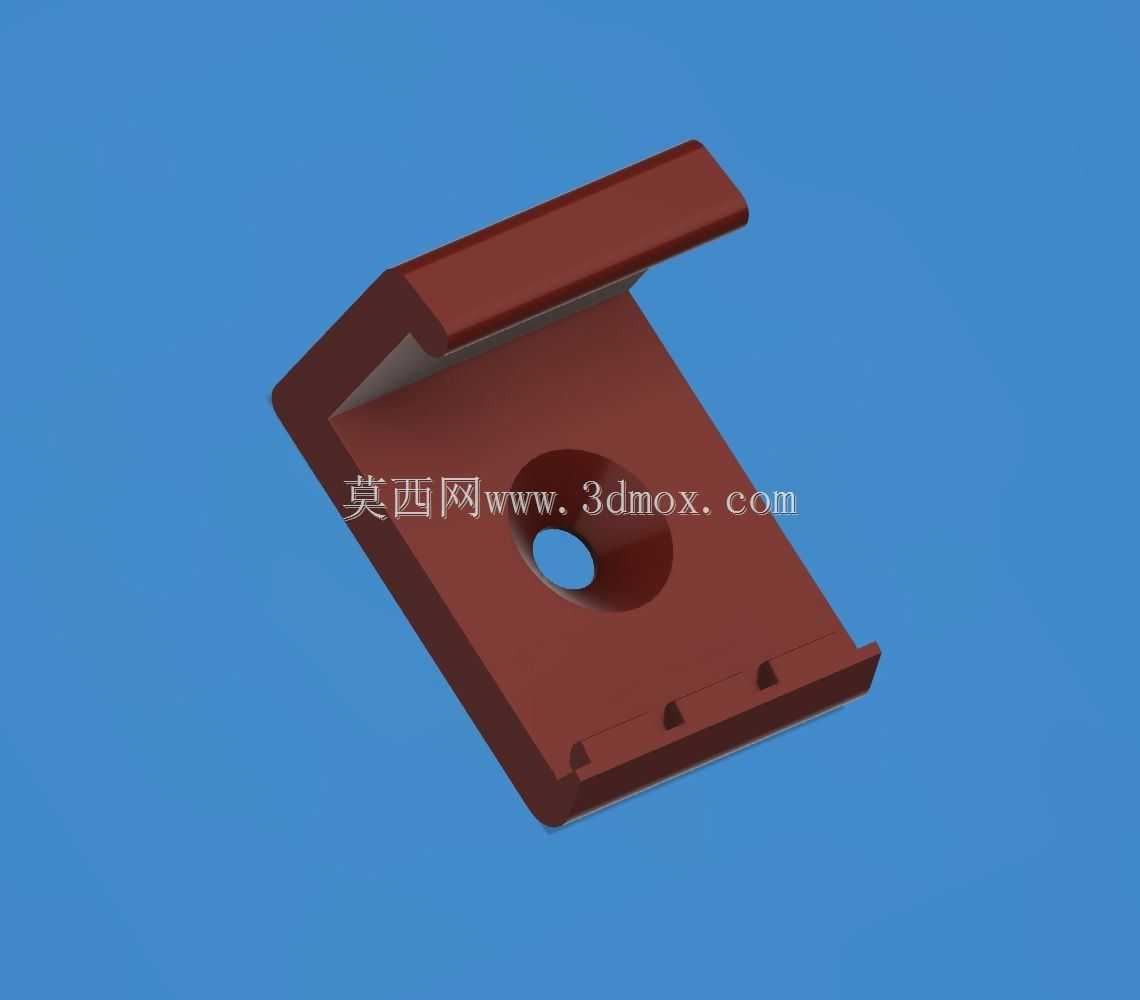

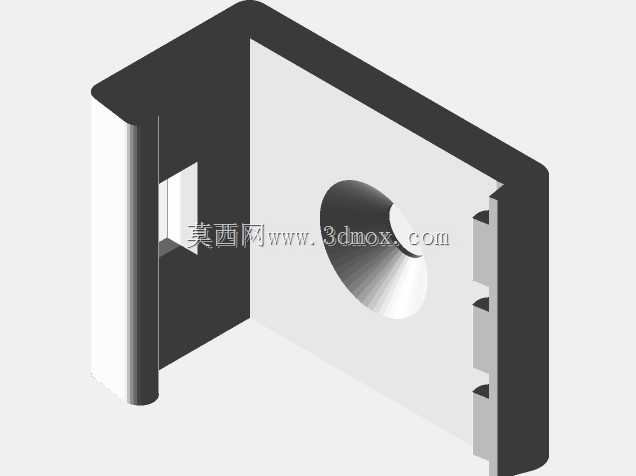

　　安装边界的设计上，支架预留了标准的6g也就是3.5mm规格的沉头安装孔，沉头深度刚好覆盖3.5mm沉头螺丝的头部，螺丝锁紧后头部不会突出支架表面，不会和端子底部产生干涉，这里特意做了螺丝规格的适配限制，因为如果用更大头的螺丝或者自攻螺丝，锁紧后螺丝头部会凸出来，顶到端子的塑料外壳，长期受力会导致端子外壳开裂，甚至压到内部的弹簧压接结构，造成接线接触不良。除了螺丝固定的方式，支架背部也做了平整的贴合面，如果是在非金属底板上安装，也可以用高强度双面胶固定，贴合面做了细咬花处理，能提升背胶的粘接强度，比光滑平面的粘接牢固度高40%左右。

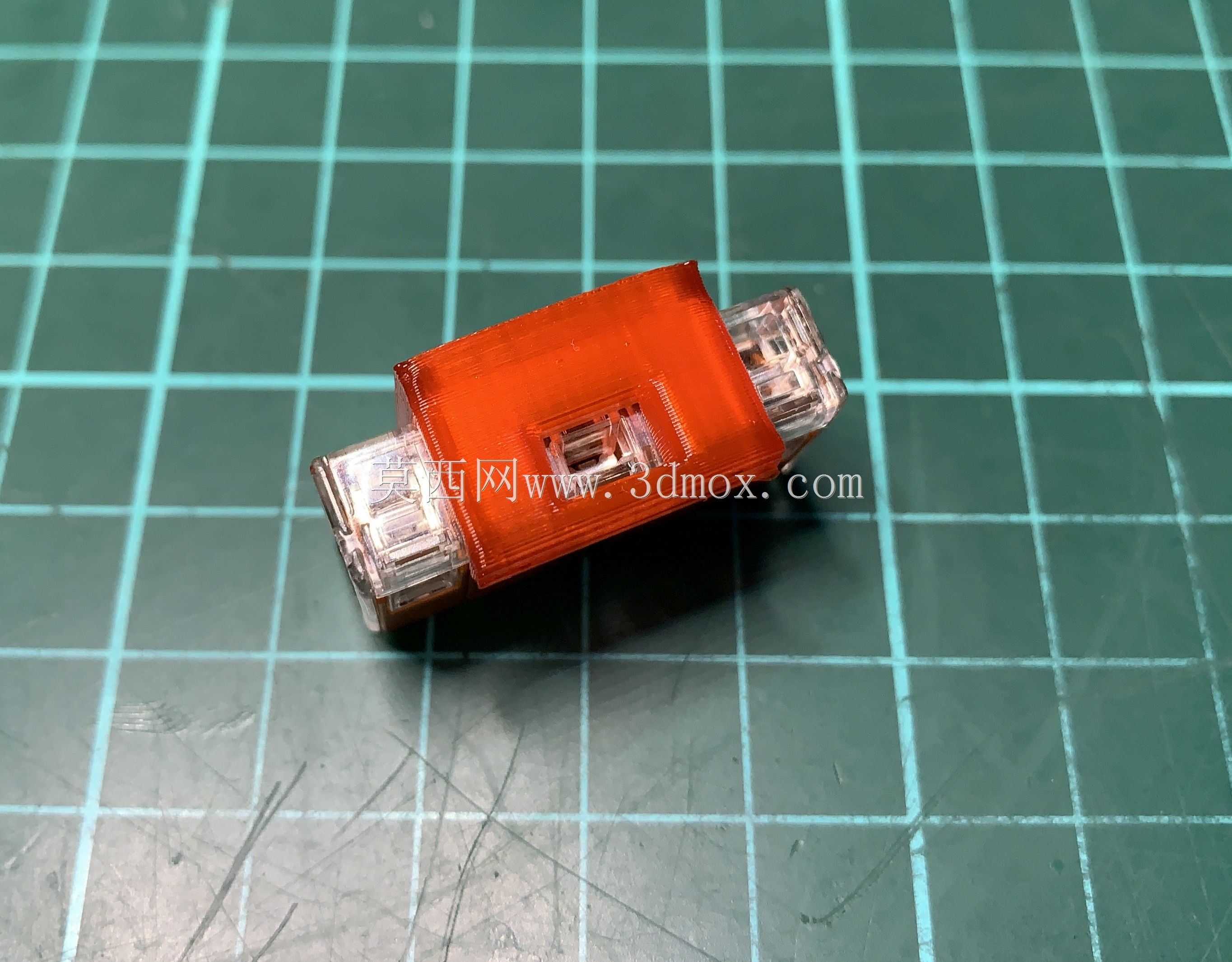

　　很多工程师容易忽略的测试点预留问题，这款支架在对应每个Wago221端子尾部测试孔的位置，都做了直径8mm的圆形开口，端子装到支架上之后，万用表的表笔可以直接穿过开口接触到测试点，不用把端子从支架上拆下来就能测电压、通断，日常检修的时候能省不少拆件的时间，也避免反复拆端子导致接线松动。

　　材料适配方面，支架的壁厚做了1.75mm的均匀设计，不管是用PETG、PLA这类常见的FDM打印材料，还是用PA66尼龙做小批量注塑，都能保证足够的结构强度，不会因为壁厚不均导致注塑缩痕，或者打印的时候出现翘曲变形。打印参数适配的话，0.2mm层高、100%填充的设置下，支架的安装孔精度、卡位筋位的尺寸公差能控制在0.1mm以内，完全满足端子插拔的装配要求，不会出现卡位过紧插不进去，或者过松容易掉的问题。

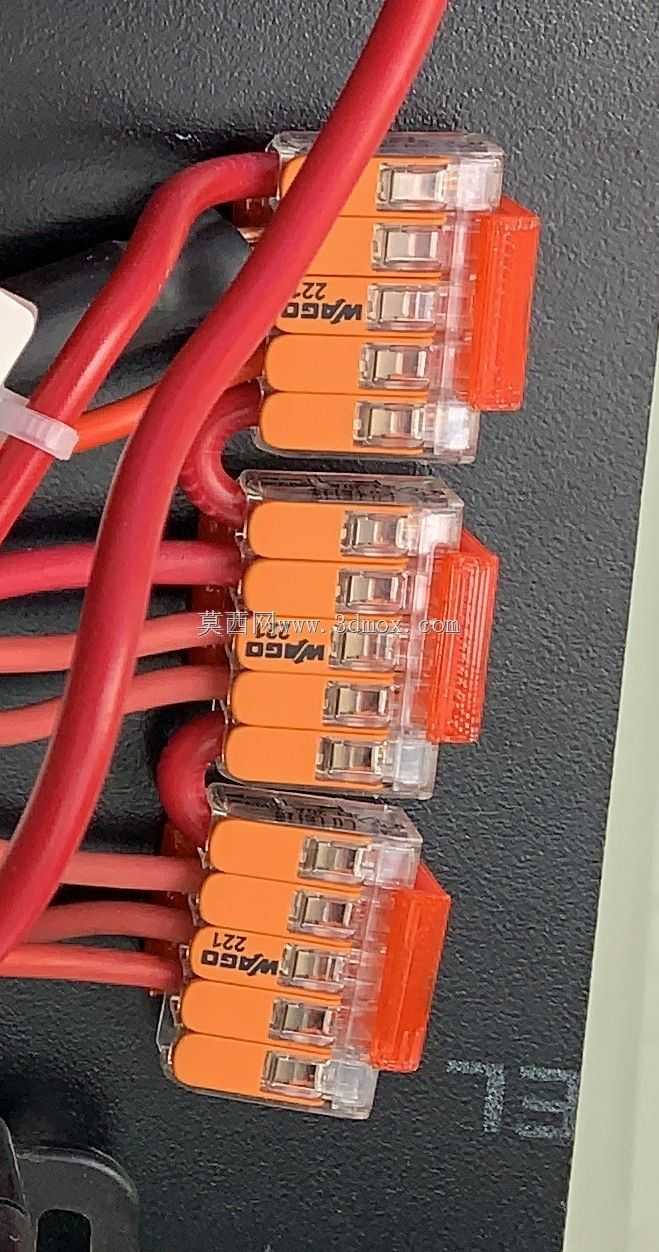

　　实际使用场景里，这款支架可以用在小型PLC控制箱的内部接线固定，把零散的电源分线端子集中固定在箱板上，避免线路杂乱拉扯端子；也可以用在3D打印机、小型桌面数控设备的机身内部，把热床、挤出头的接线端子固定在机架上，避免设备运动时拉扯导线导致端子松脱；甚至在实验室的测试台搭建时，也可以把多个信号接线端子固定在测试台面板上，方便临时改线、测试。和原厂的导轨式端子排相比，这款支架的安装更灵活，不需要额外铺设DIN导轨，哪怕是在狭小的设备空腔里，只要有一个能拧一颗螺丝的平面就能固定，对于空间紧凑的小型设备来说，能节省不少安装空间，同时固定的可靠性比粘胶、扎带固定的方式高很多，不会因为长期使用出现端子移位、接线松脱的问题，能有效降低设备因为接线问题出现的故障概率。
