Govee H5101温湿度计改装外壳结构设计

　　日常仓储、实验室、家居环境的温湿度监测场景中，小型蓝牙温湿度计的应用十分普遍，这类设备大多采用CR2450纽扣电池供电，实际使用中受纽扣电池自放电特性与容量限制，常规工况下供电续航仅能维持3-6个月，对于需要长期布点、不便频繁拆装更换电池的监测点位来说，频繁拆壳换电不仅增加维护工作量，反复拆装外壳卡扣也容易造成壳体结构磨损，影响设备密封与固定稳定性。这款针对Govee H5101温湿度计设计的改装外壳，核心是解决原机供电续航不足的痛点，将原机的CR2450纽扣电池供电方案替换为18650充电锂电池供电，依托18650锂电池更高的容量与更稳定的放电特性，将设备单次供电的续航周期提升至18个月到两年，大幅降低长期监测场景下的设备维护频率。

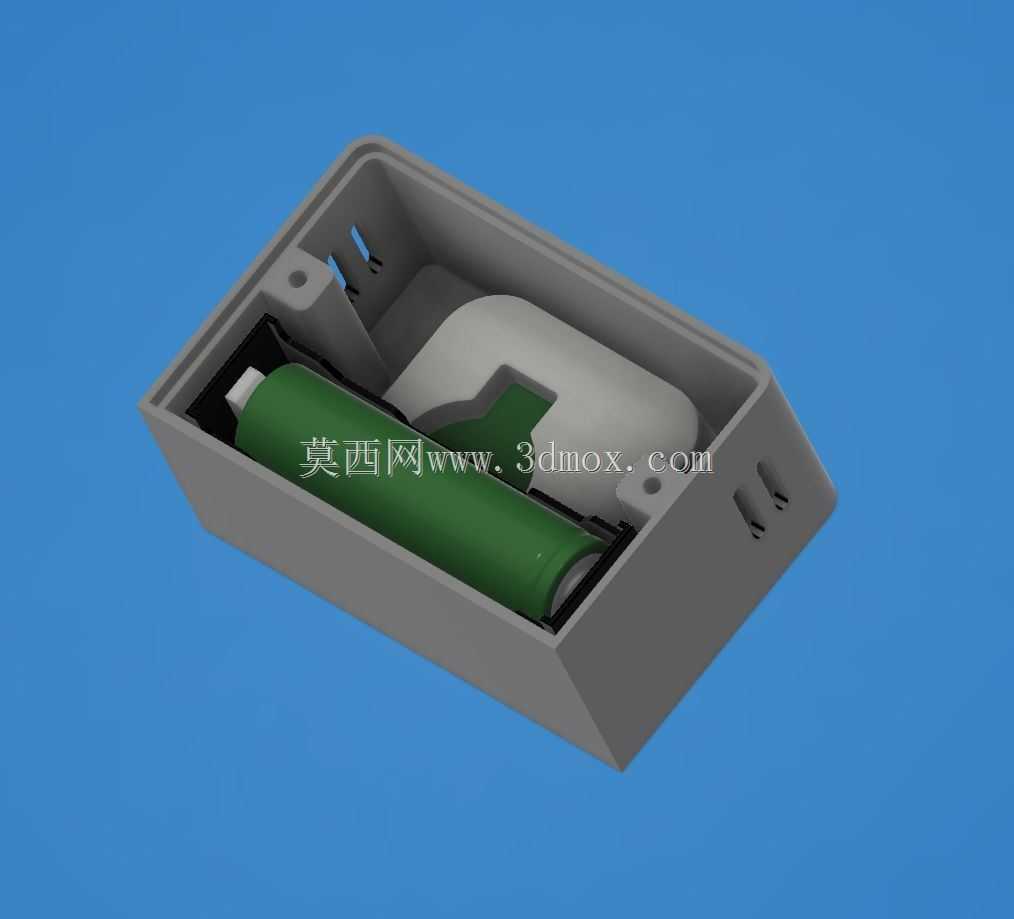

　　设计过程中首先需要解决的是尺寸适配问题，18650锂电池的物理直径与长度均大于CR2450纽扣电池，原机外壳的内部腔体空间无法直接容纳更大尺寸的电池，因此外壳结构重新规划了内部腔体布局，将温湿度计的主控PCB板、LCD显示模组、蓝牙通讯模块的安装位置做了适配性调整，在不遮挡LCD显示区域、不阻挡温湿度传感器进气通道的前提下，单独规划了独立的18650电池仓结构，电池仓与主板区域做了物理分隔，避免电池安装、拆卸过程中剐蹭主板元器件，同时在电池供电回路中增加了反向极性保护结构，防止电池装反对主板电路造成损伤。考虑到18650锂电池满电电压可达4.2V，高于原机CR2450电池3V的额定供电电压，壳体内部预留了串联二极管的安装空间，通过二极管的压降将供电电压调整至原机主板适配的输入范围，避免过压损坏主板元器件，整个降压结构的安装位做了限位设计，不需要额外打胶固定，依靠壳体的筋位即可完成元器件的限位，方便后期维护更换。

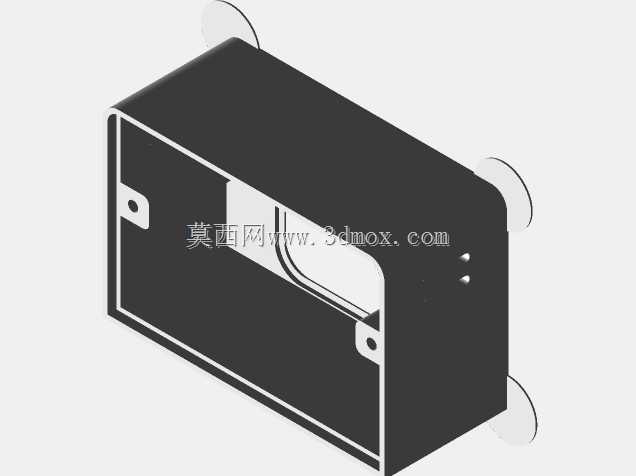

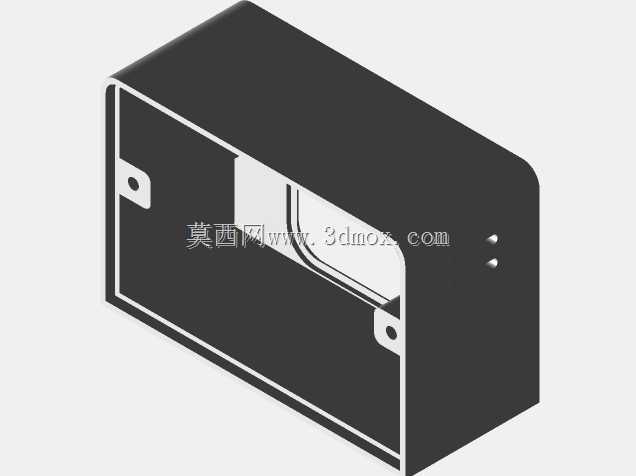

　　外壳整体采用3D打印工艺制作，设计时充分考虑了FDM3D打印的工艺特性，所有壳体壁厚设置为1.75mm，匹配常用PLA耗材的打印强度需求，壳体表面没有大角度悬空结构，打印时不需要添加大面积支撑，减少后期支撑拆除的工作量，同时避免支撑残留影响壳体外观与装配精度。壳体的层厚设置适配0.2mm的常规打印参数，25%的填充率即可满足日常使用的结构强度需求，既不会因为填充过高造成打印耗材浪费、打印时间过长，也不会因为填充过低导致壳体抗摔、抗挤压性能不足。外壳的装配卡扣结构做了圆角过渡处理，避免打印过程中出现应力集中导致卡扣断裂，卡扣的配合公差设置为0.2mm，适配FDM打印的精度误差，不需要后期打磨即可完成上下壳的顺畅扣合，扣合后上下壳之间缝隙均匀，不会出现翘边、松动的问题。

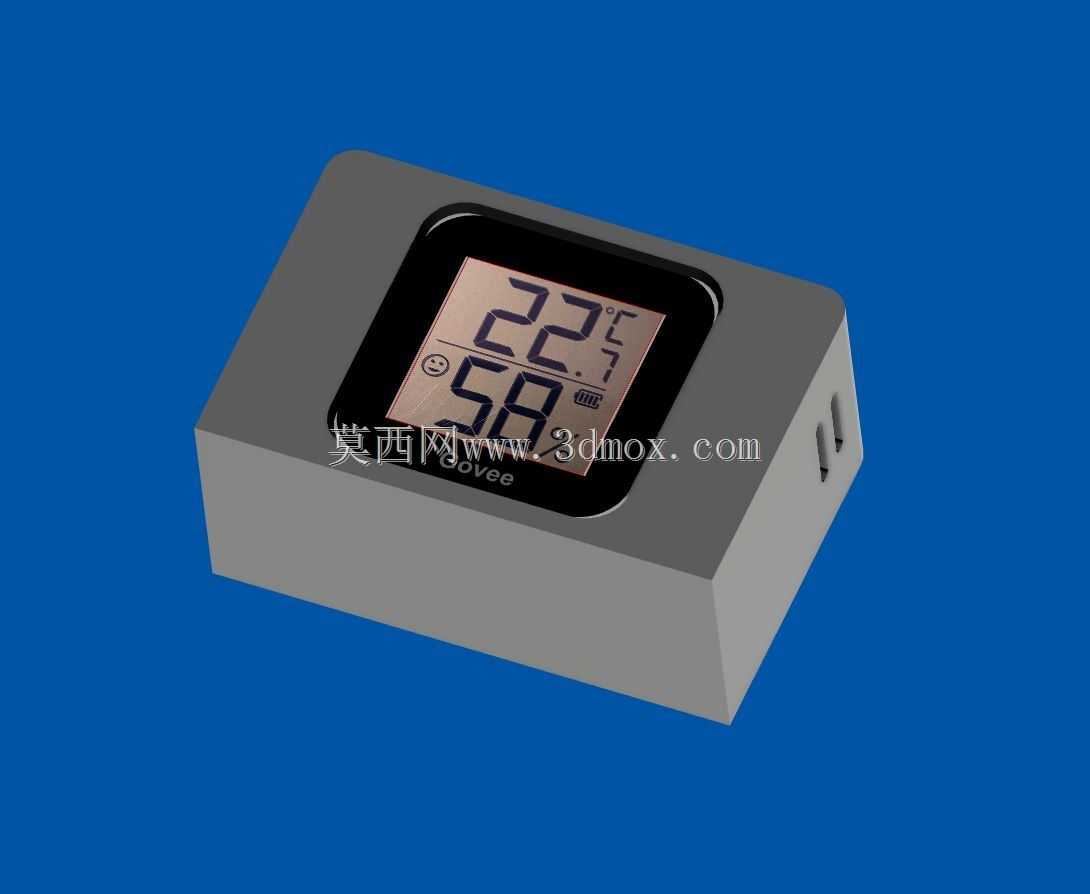

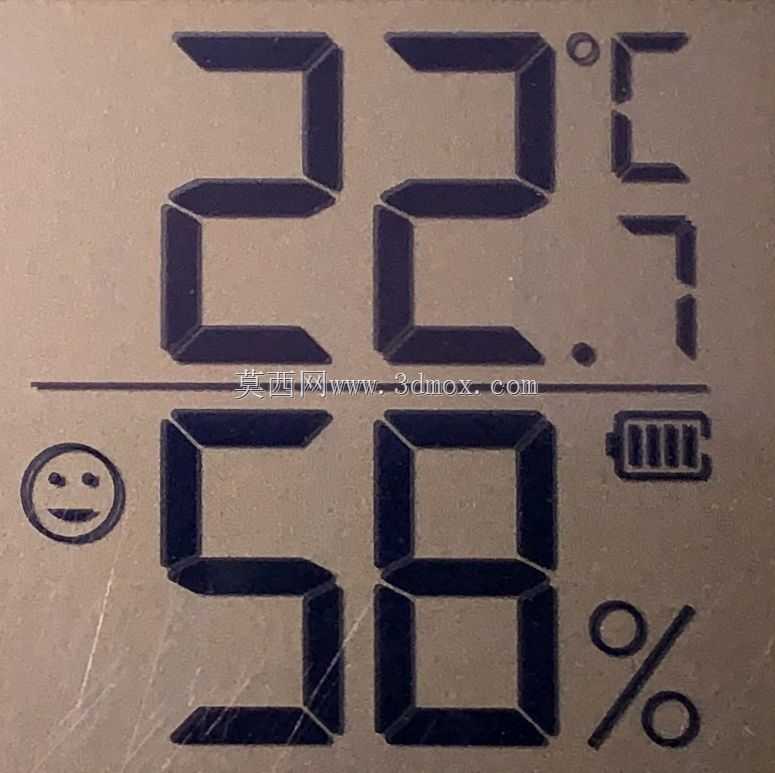

　　安装边界方面，外壳的显示区域完全对齐原机LCD屏幕的位置，开窗尺寸比屏幕显示区域大1mm，既不会遮挡屏幕显示内容，也能避免屏幕与壳体硬接触造成屏幕刮花；传感器位置预留了直径3mm的通气孔阵列，保证外部空气可以顺畅流通到传感器位置，不会因为壳体密封导致温湿度检测数据出现偏差；电池仓位置预留了Micro-USB或者Type-C充电口的开孔位，不需要拆开外壳即可直接对18650电池进行充电，进一步降低维护成本。外壳的背部预留了挂装孔与磁吸安装位，既可以通过螺丝挂装在墙面，也可以粘贴磁吸片吸附在金属柜体、设备表面，适配不同场景的安装需求，整体外形尺寸控制在合理范围内，不会因为增加电池仓导致设备体积过大，影响日常布点安装。

　　实际使用中，这款改装外壳可以完全替代原机外壳，所有原机的功能按键、指示灯位置都做了精准对位，按键位置做了凸点设计，按压手感与原机保持一致，不会出现按键卡滞、按不动的问题。壳体的边角全部做了R2圆角处理，日常拿取、安装过程中不会划伤手部，整体结构没有尖锐棱角。针对不同使用场景的需求，电池仓的结构设计兼容常规带保护板的18650锂电池，不需要对电池做额外改装，直接放入即可完成供电连接，电池接触弹片的安装位做了卡槽设计，弹片卡入后不会出现移位、接触不良的问题，保证长期使用过程中供电的稳定性。
