立式三角底座轴承支撑座结构设计

　　在中小型传动设备、轻工输送线以及教学实训台的轴系布局中，这类带三角安装底座的轴承支撑结构是十分常见的支撑单元，主要承担径向载荷为主、附带少量轴向载荷的转轴支撑任务，常见于小型皮带输送线的从动端支撑、实验台传动模组的转轴定位、小型工装夹具的旋转轴固定场景，相比一体式铸铁轴承座，这类结构的安装适配性更强，可根据安装面的实际孔位调整固定位置，同时三角底座的结构形式在保证支撑刚度的前提下，能有效减少材料占用，降低整体自重。从结构功能来看，主体的立式支撑耳是核心承载部位，中间的通孔用于镶嵌标准轴套或者滚动轴承，孔的内壁加工精度直接决定转轴的回转同轴度，设计时需要根据所选轴承的外径标注合理的公差配合，过盈量过大容易造成轴承装配后内圈变形卡滞，

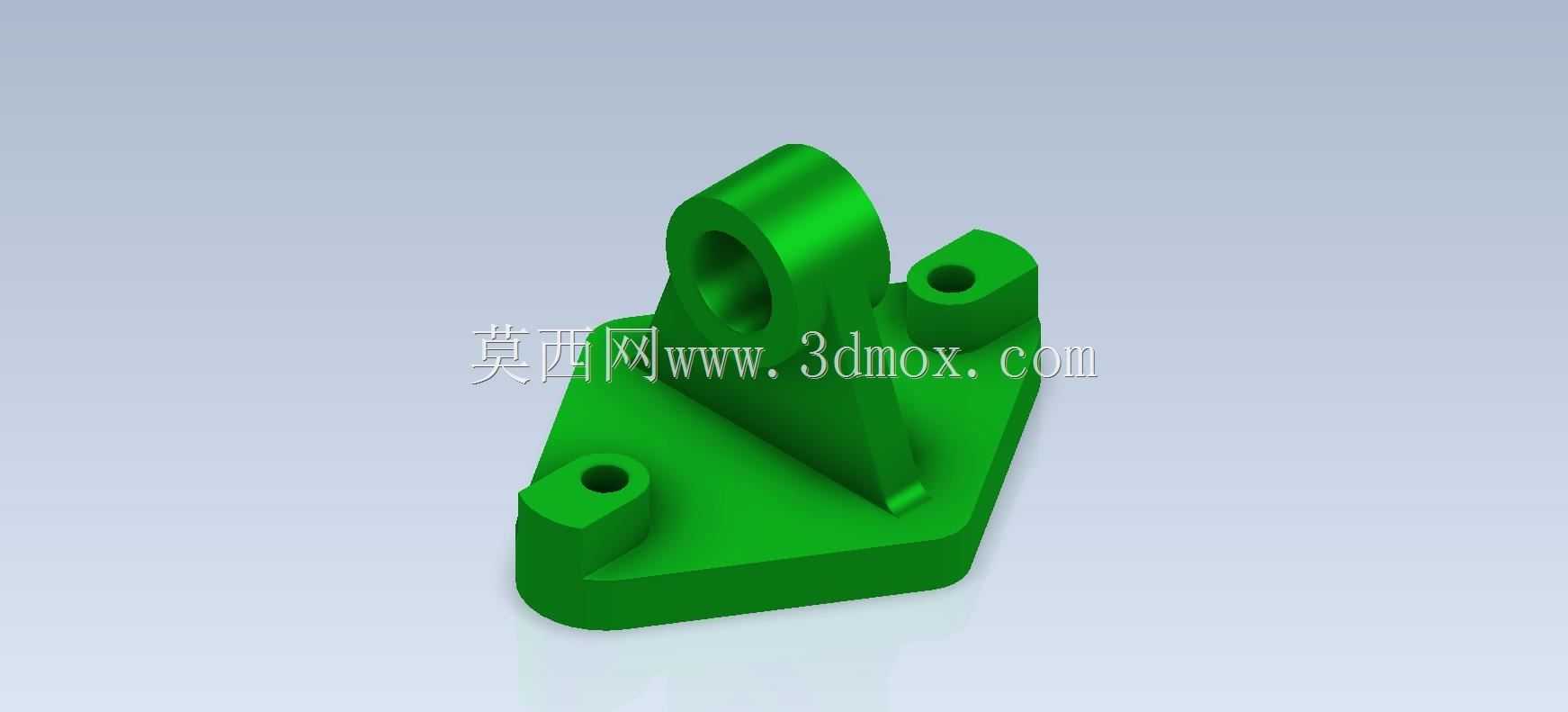

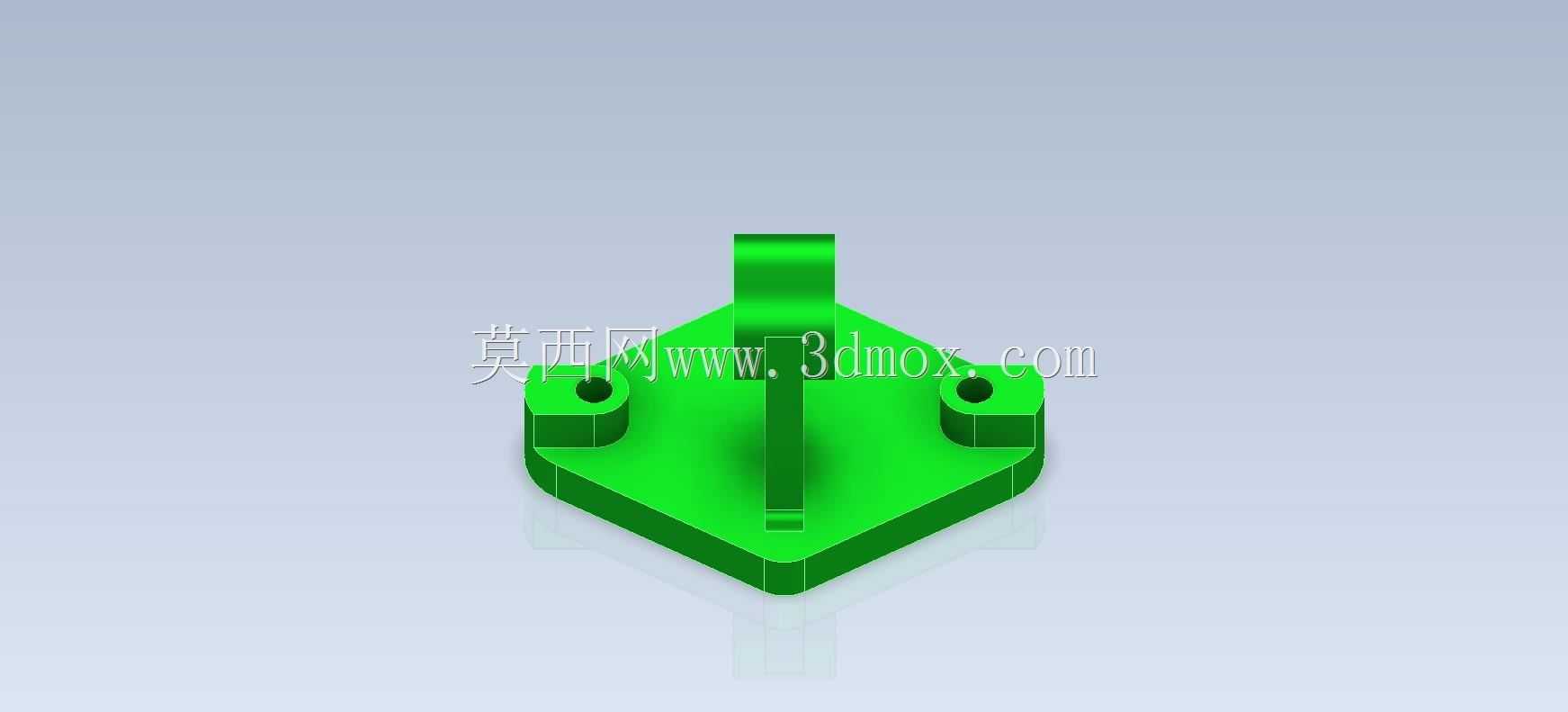

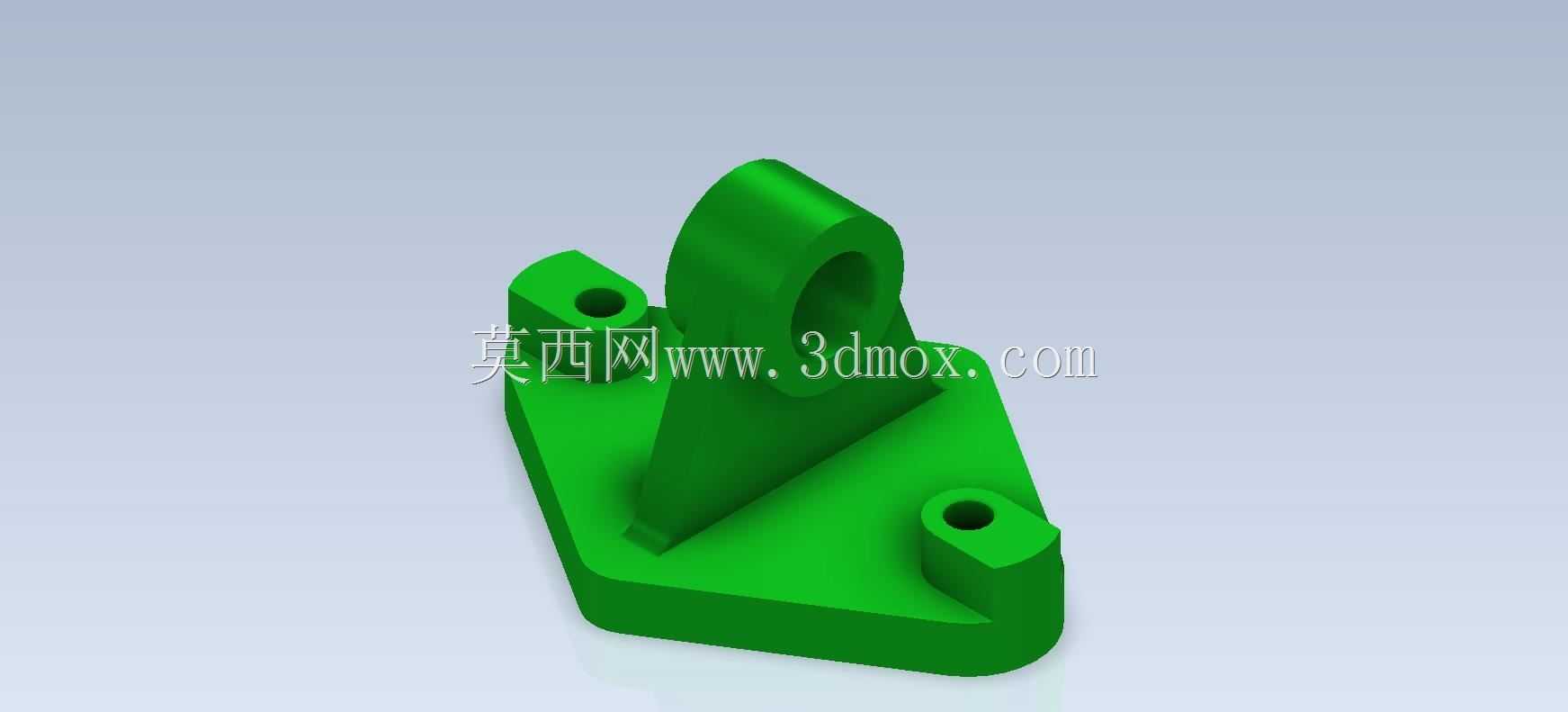

　　间隙过大则会出现转轴回转晃动，长期运行会加剧轴承磨损。支撑耳两侧的加强筋从底座平面一直延伸到支撑耳中部，主要抵消转轴运转时传递到支撑部位的倾覆力矩，避免支撑耳在长期交变载荷下出现根部断裂，筋板的厚度通常设置为底座壁厚的0.8倍左右，既不会因为筋板过厚导致注塑或者铸造时出现缩孔缺陷，也能保证足够的抗变形能力。底座采用近似三角形的轮廓设计，三个安装凸台分别布置在三角结构的三个端点位置，每个凸台上都加工有贯通的安装孔，用于穿设螺栓将整个支撑座固定在设备的安装基板上，这种三点式的安装布局相比四点矩形安装，对安装面的平面度要求更低，不会因为安装面存在轻微起伏导致支撑座装配后出现内应力，三个安装孔的中心距需要匹配常用的设备安装孔位规格，

　　孔的周边做凸台加厚处理，避免螺栓锁紧时压溃底座平面，同时凸台的高度要略高于底座平面，保证安装时螺栓的压紧力完全作用在凸台区域，不会因为底座平面的平面度误差影响锁紧效果。顶部的小型凸台孔位属于辅助安装结构，可用于安装润滑脂注油嘴、传感器固定支架或者轴端挡片的固定座，拓展支撑座的使用场景，不需要额外在支撑部位焊接或者钻孔加装附件。设计这类支撑结构时，首先要确定核心的轴承安装孔中心高度，这个尺寸直接决定了配套转轴的中心高，需要和传动系统中其他部件的中心高保持一致，避免出现皮带偏磨、齿轮啮合错位的问题；其次要核算底座的安装边界，三个安装孔的分布圆直径不能超过设备预留的安装空间，同时要给螺栓的拆装预留足够的扳手操作空间，

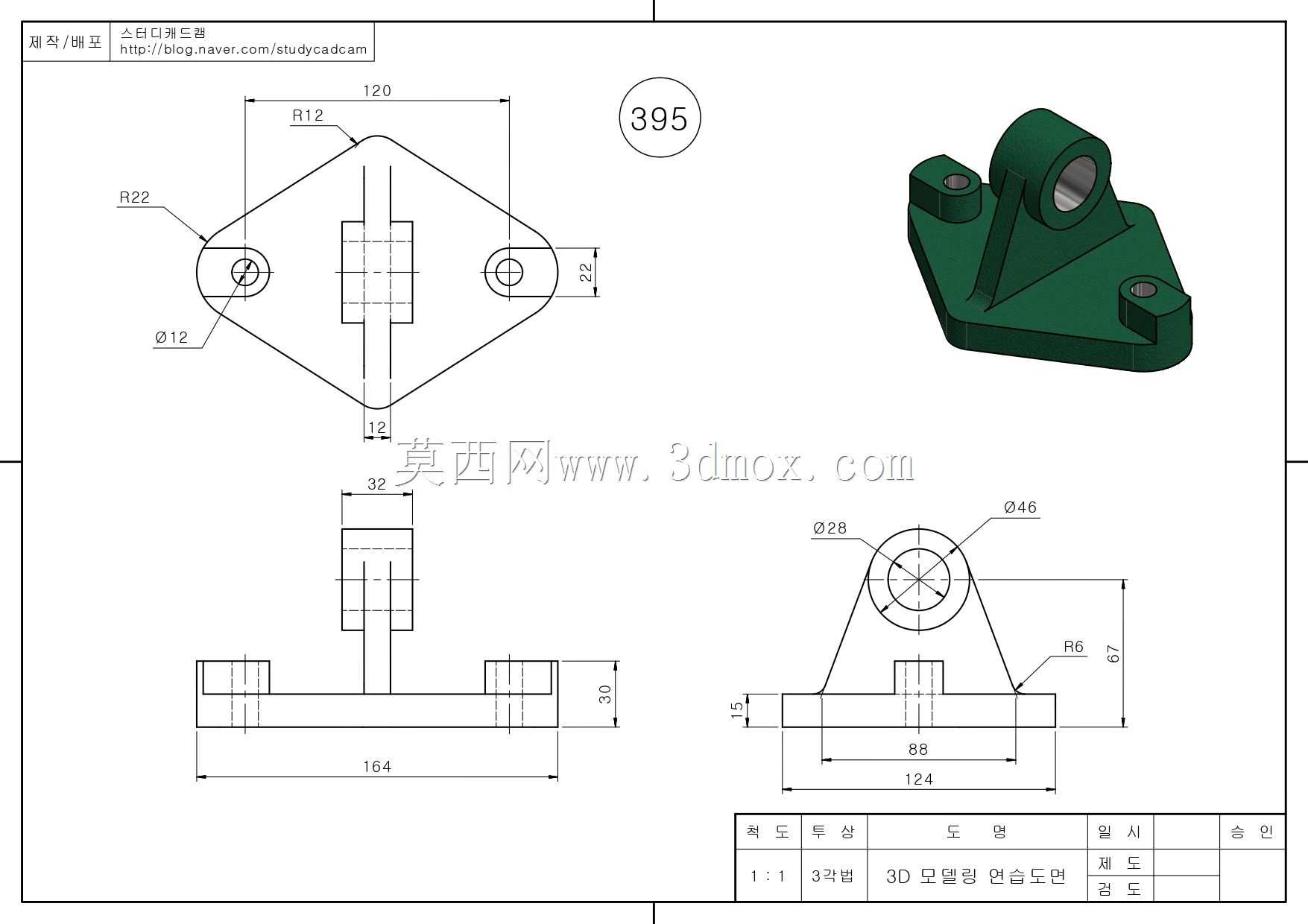

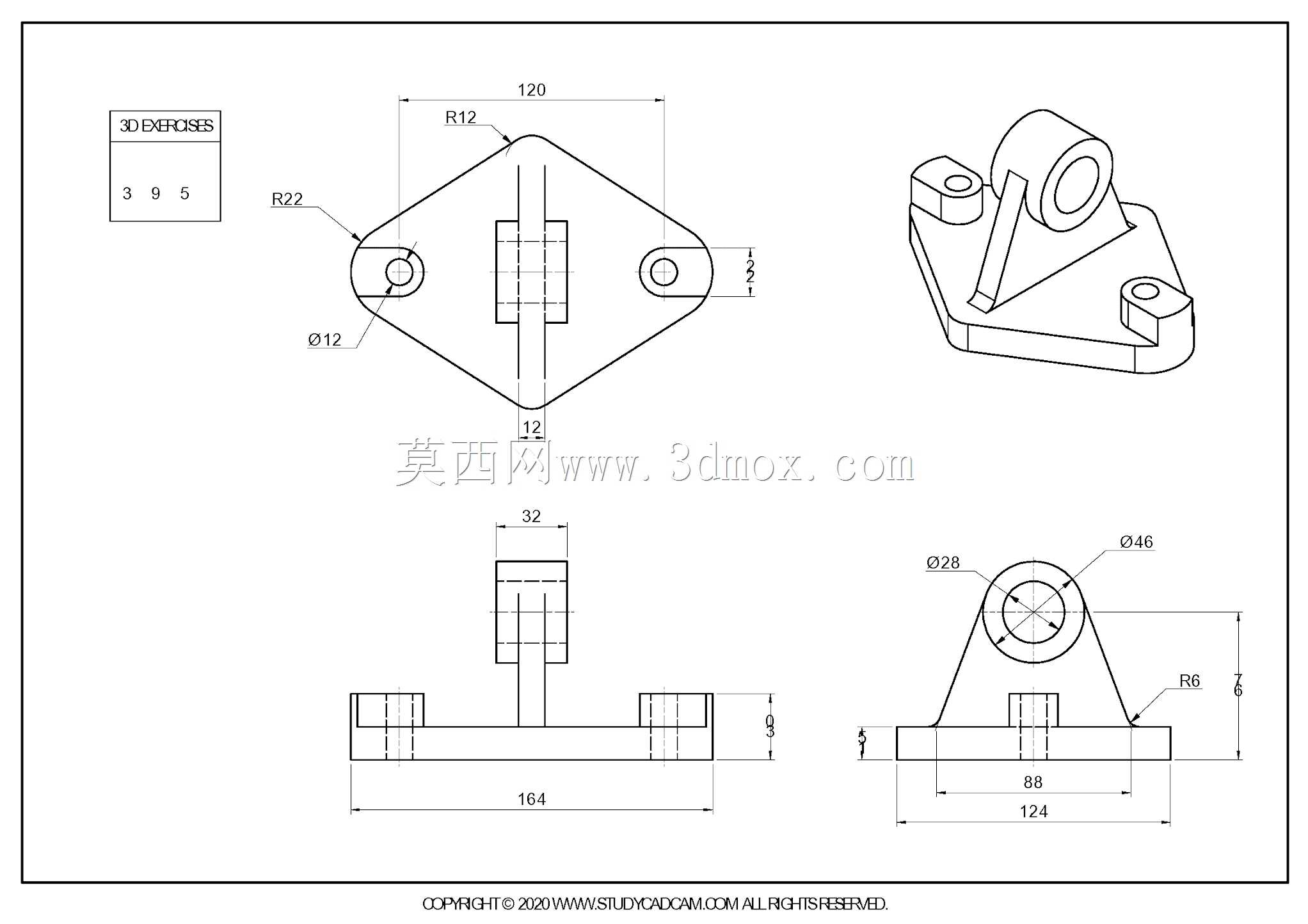

　　避免出现螺栓无法锁紧的问题。结构的所有转角位置都做了圆角过渡，一方面是减少应力集中，提升结构的抗疲劳强度，另一方面如果采用注塑或者铸造成型工艺，圆角能改善材料的流动性能，减少成型缺陷，支撑耳的顶部做了平切处理，避免和转轴上安装的其他回转部件发生运动干涉。实际选型应用时，需要根据转轴的转速、承载的径向力大小来选择对应壁厚的规格，转速较高的场景需要适当加大支撑耳的厚度，提升孔位的结构刚度，减少高速回转下的共振问题；如果应用在有腐蚀的环境中，还可以在结构表面做氧化或者喷塑处理，提升防锈能力。这类支撑结构的建模过程需要重点关注安装孔的同轴度、支撑面和安装底座的垂直度，这些形位公差如果控制不到位，装配后会直接影响转轴的回转精度，甚至出现轴承提前失效的问题，建模时需要提前预留加工余量，尤其是轴承安装孔的位置，后续需要通过镗孔或者铰孔工艺保证尺寸精度。
