2000W交流调光调速控制模块结构设计

　　在民用小功率交流负载的控制场景里，这类功率调节模块的应用覆盖范围极广，从小型台钻、砂轮机等手持与台式电动工具的转速调节，到白炽灯、卤素灯等阻性照明负载的亮度控制，再到电热毯、小型加热台这类阻性加热设备的功率调整，都能见到同原理控制模块的身影。不同于直流调压模块的斩波逻辑，这类交流调压模块通过改变晶闸管的导通角，截取交流正弦波的部分波形输送到负载端，以此调整负载两端的有效电压，实现功率连续可调的控制效果，相比串联电阻降压的方案，自身发热损耗更低，调节线性度更适合民用小功率场景。

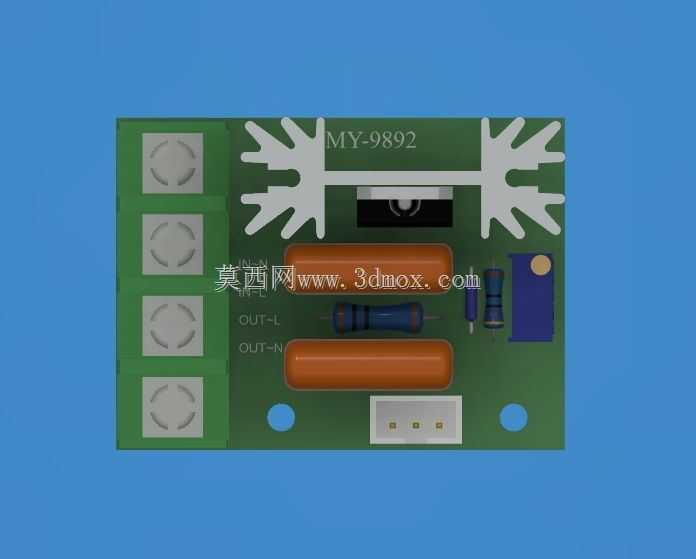

　　拿到实物做逆向建模的时候，最先要确认的是安装边界与外部接口的匹配性。模块的核心载体是一块环氧玻纤PCB板，板上预留了三个对称分布的圆形安装孔，孔径适配M3规格的螺丝，孔位间距按照常规小功率模块的通用安装尺寸设计，既可以直接通过螺丝固定在设备的塑料壳体内部的安装柱上，也能搭配导热绝缘垫贴装在金属壳体的内壁辅助散热。PCB板的一侧设置了三个大电流接线端子，分别对应交流火线输入、零线输入以及负载输出端，端子的焊盘做了加大覆铜处理，能承载10A以内的持续工作电流，端子的插拔方向垂直于PCB板面，接线时不需要额外弯折导线，适配设备内部的走线布局。

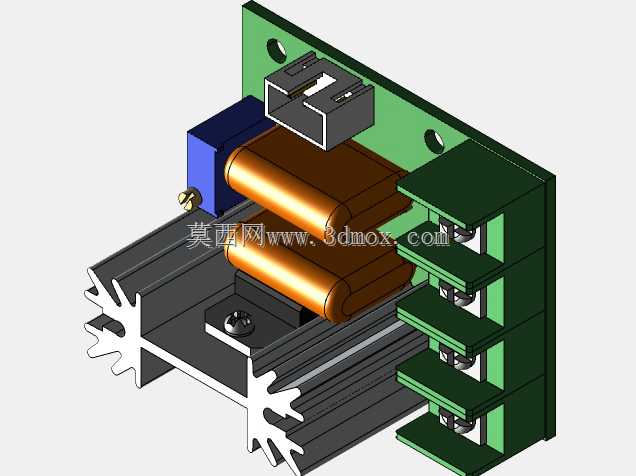

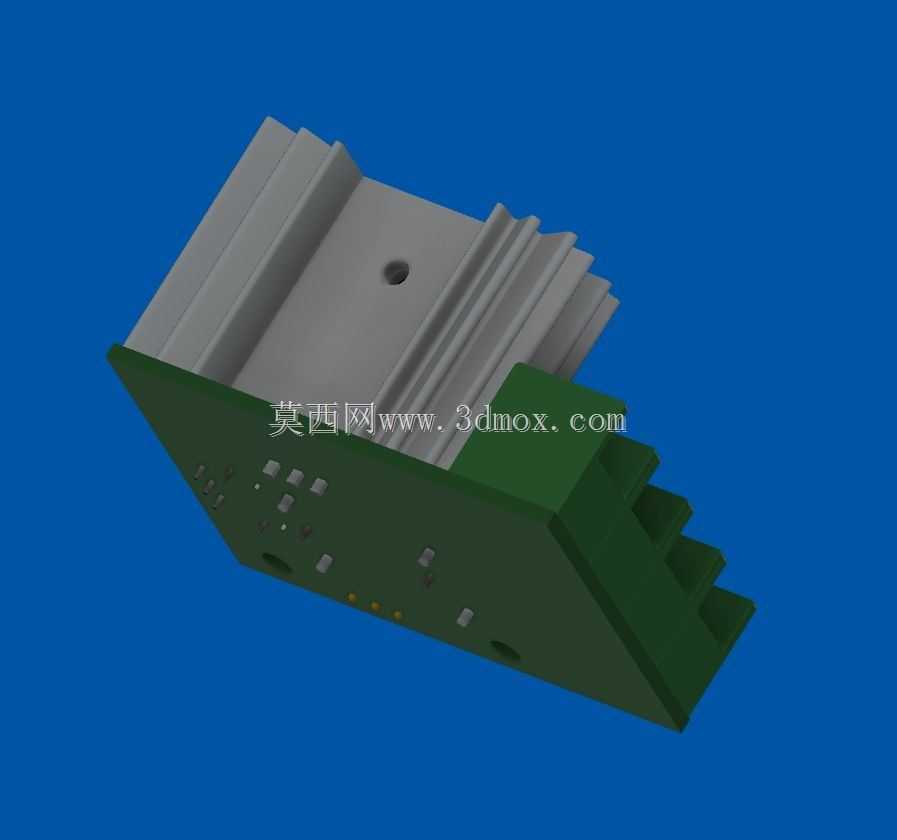

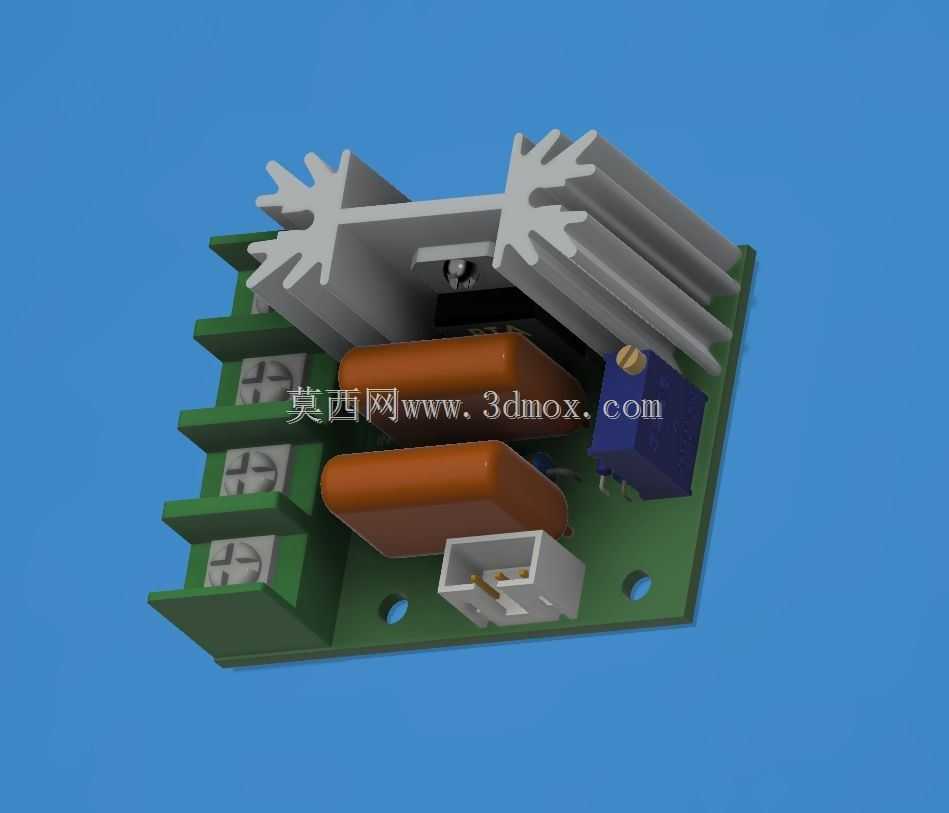

　　元件布局上，最显眼的是板侧安装的铝制挤压散热片，散热片的鳍片顺着模块的长度方向排布，鳍片间距留足了自然对流的空间，不需要额外加装风扇就能满足2000W额定功率下的散热需求，散热片通过两颗螺丝直接固定在晶闸管的本体上，中间夹有薄型导热硅脂垫，降低晶闸管结壳到散热片的热阻，避免长时间满负载工作时晶闸管结温超标触发过热保护。晶闸管旁排布了两颗棕色的安规电容，分别并联在输入与输出回路中，用来吸收晶闸管开关瞬间产生的尖峰电压，减少对周边弱电设备的电磁干扰，电容的引脚做了打弯处理贴板焊接，避免设备运输震动过程中引脚脱焊。

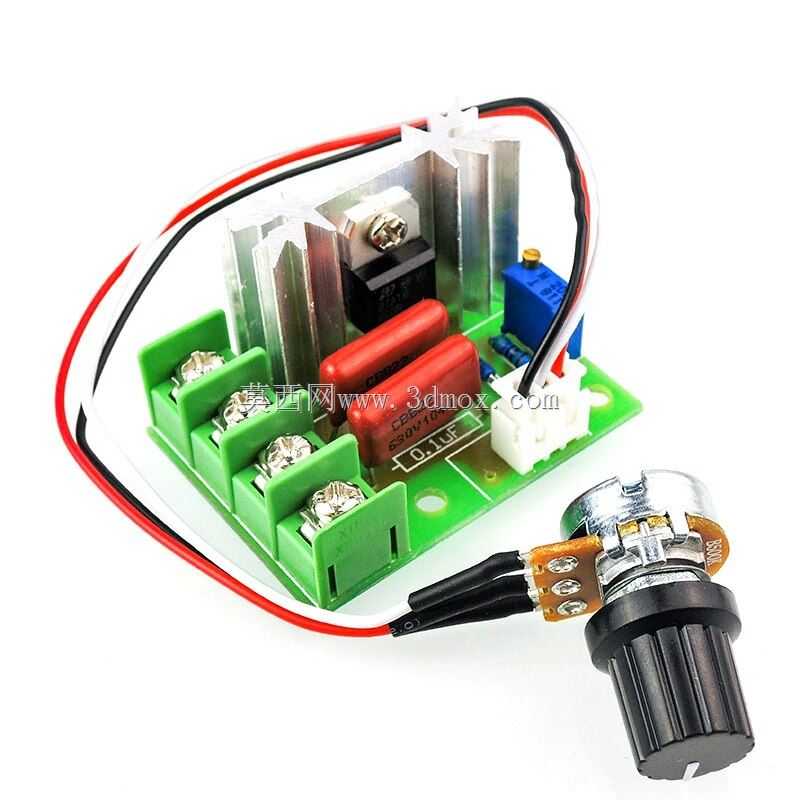

　　模块的控制端设置了一个立式的外接电位器接口，是白色的2.54mm间距接插件，既可以直接在板上焊接旋钮电位器实现本机调节，也能通过排线外接电位器把调节旋钮引到设备的操作面板上，适配不同设备的操作布局需求。电位器旁边的蓝色元件是双向触发二极管，和周边的电阻、电容组成移相触发电路，给晶闸管提供稳定的触发信号，保证调节过程中不会出现闪烁、转速跳变的问题。建模的时候要注意，散热片的顶部高度比PCB板上最高的元件还要高出2mm左右，设计设备壳体的内部空腔时，要在散热片上方预留至少3mm的对流空间，不能直接贴住散热片，否则会阻断空气对流路径，导致散热效率骤降。

　　做三维结构校验的时候，要重点核对几个干涉风险点：首先是接线端子的上方要留足导线弯折与接线操作的空间，不能被壳体的筋位挡住螺丝刀操作的路径；其次是电位器接插件的插拔方向不能有结构遮挡，方便后期组装时插接线缆；另外安装孔的周围要留出螺丝头的沉台空间，避免螺丝拧紧后顶到板上的元件。这类模块的三维建模，核心不是还原元件的精细外观，而是把所有对外的安装尺寸、接口位置、元件高度边界都做精准，方便结构设计师在做整机设备设计的时候直接调用，不需要反复核对实物尺寸，减少后期打样出现的安装干涉、空间不足的问题。实际选型使用的时候还要注意，这类模块仅适用于阻性负载与部分串激电机类感性负载，不能直接用于带启动电容的交流异步电机调速，否则容易出现电机抖动、模块烧毁的问题，建模时也可以在装配说明里标注清楚适用负载类型，给选型人员提供参考。
