软质枕形接触缓冲贴合结构设计

　　日常做结构设计时，软接触缓冲类部件的曲面处理一直是容易被忽略的细节，很多新手建模时直接用拉伸倒圆角做软垫，实际打样出来要么贴合面有硬棱硌伤接触件，要么压缩后应力集中在边角，用不了多久就出现表层开裂的问题。这次的枕形边界结构，核心是解决两个硬质构件接触时的柔性缓冲问题，在消费电子、小型家居配件、便携穿戴设备的接触界面里都有很广的适用场景。

　　从结构逻辑上看，这类枕形软垫的核心作用是在两个相对刚性的部件之间提供均匀的接触压力，同时补偿两个配合面之间的微小形位公差，避免硬接触带来的表面刮伤、应力集中或者异响。很多人做这类软垫设计时，会把接触面做成完全平整的平面，但实际装配时，只要两个配合件有0.1mm以上的平面度误差，软垫压缩后就会出现局部压力过大、局部完全没接触的情况，不仅缓冲效果打折扣，长期使用还会因为局部反复过载出现材料蠕变，提前失效。

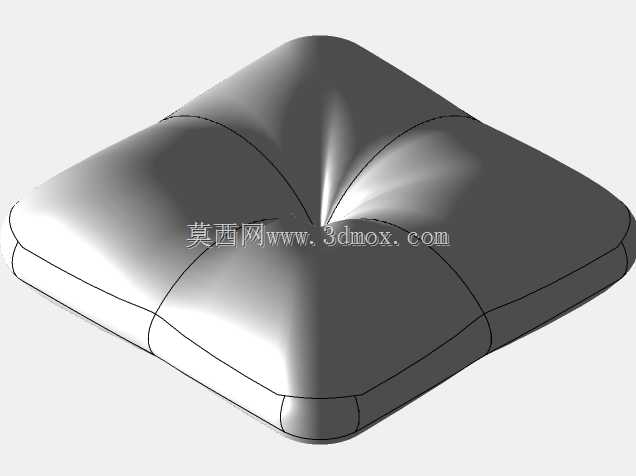

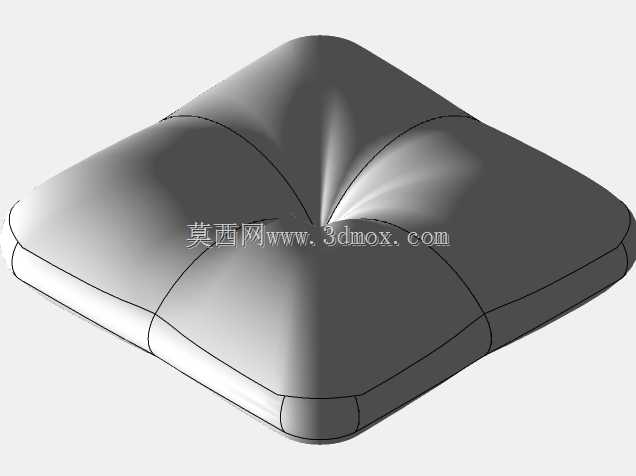

　　这个结构的设计思路是把软垫的接触边缘做了连续的枕形弧面过渡，没有任何尖锐的棱边，整个接触区域的曲面曲率是连续变化的，从中心的平缓接触区到边缘的收边弧面，曲率半径逐步过渡，不会出现曲率突变的位置。这样设计的好处是，当软垫被压缩时，压力会从中心区域向四周均匀扩散，不会在边角位置出现应力集中，哪怕两个配合件有小角度的倾斜，弧面也能自动适配接触角度，保证整个贴合面都有均匀的接触压力，不会出现局部虚接的问题。

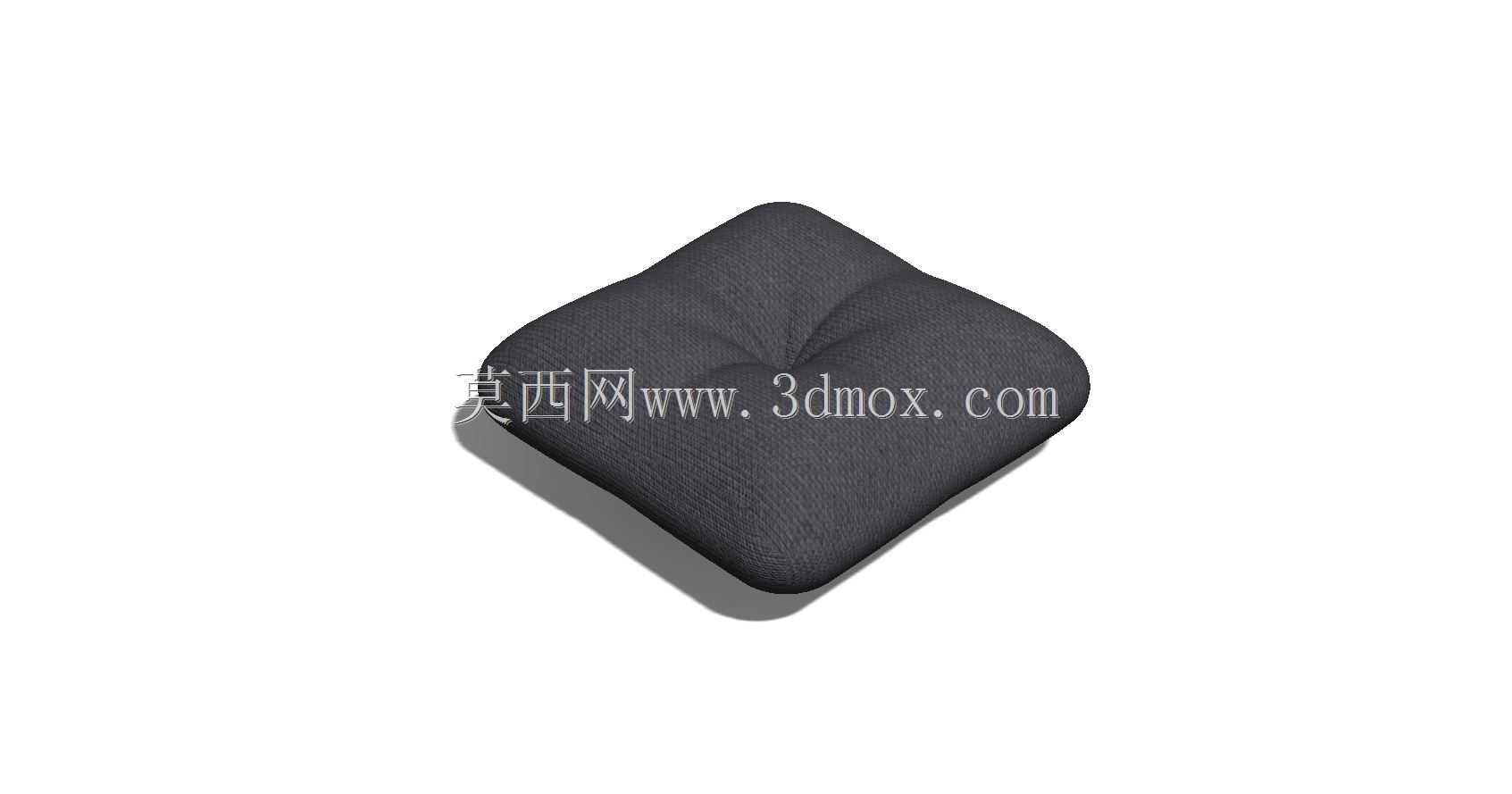

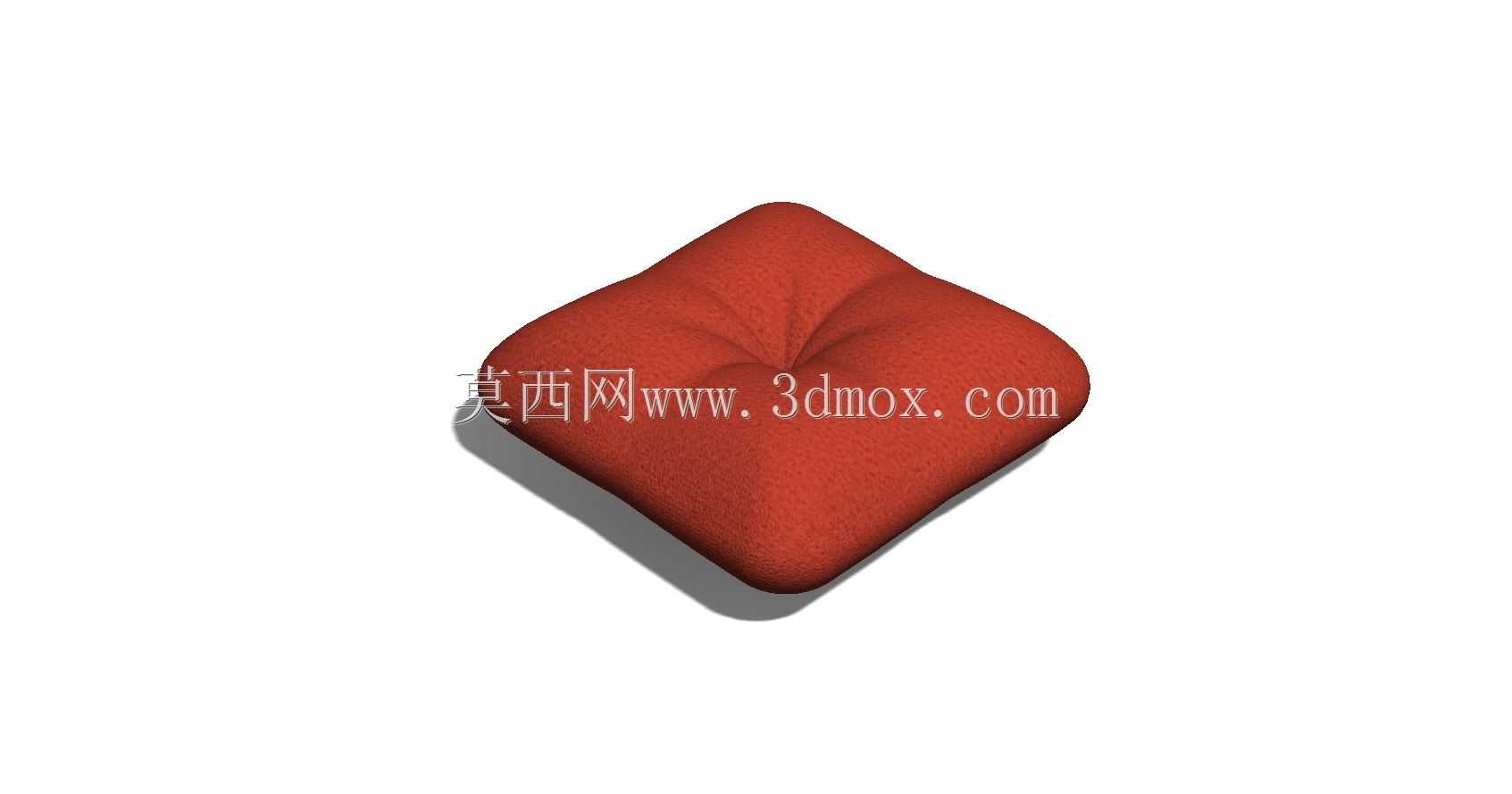

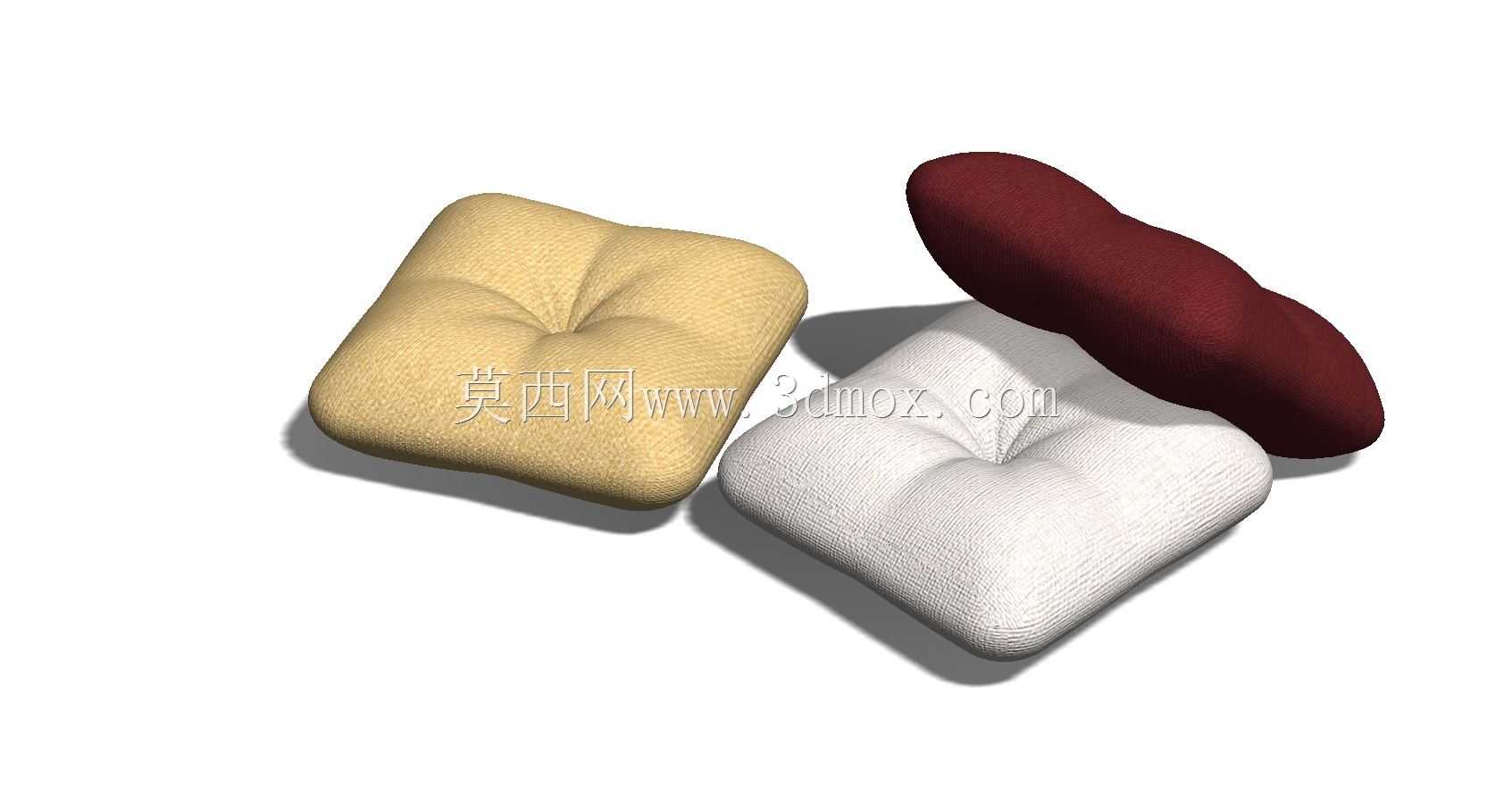

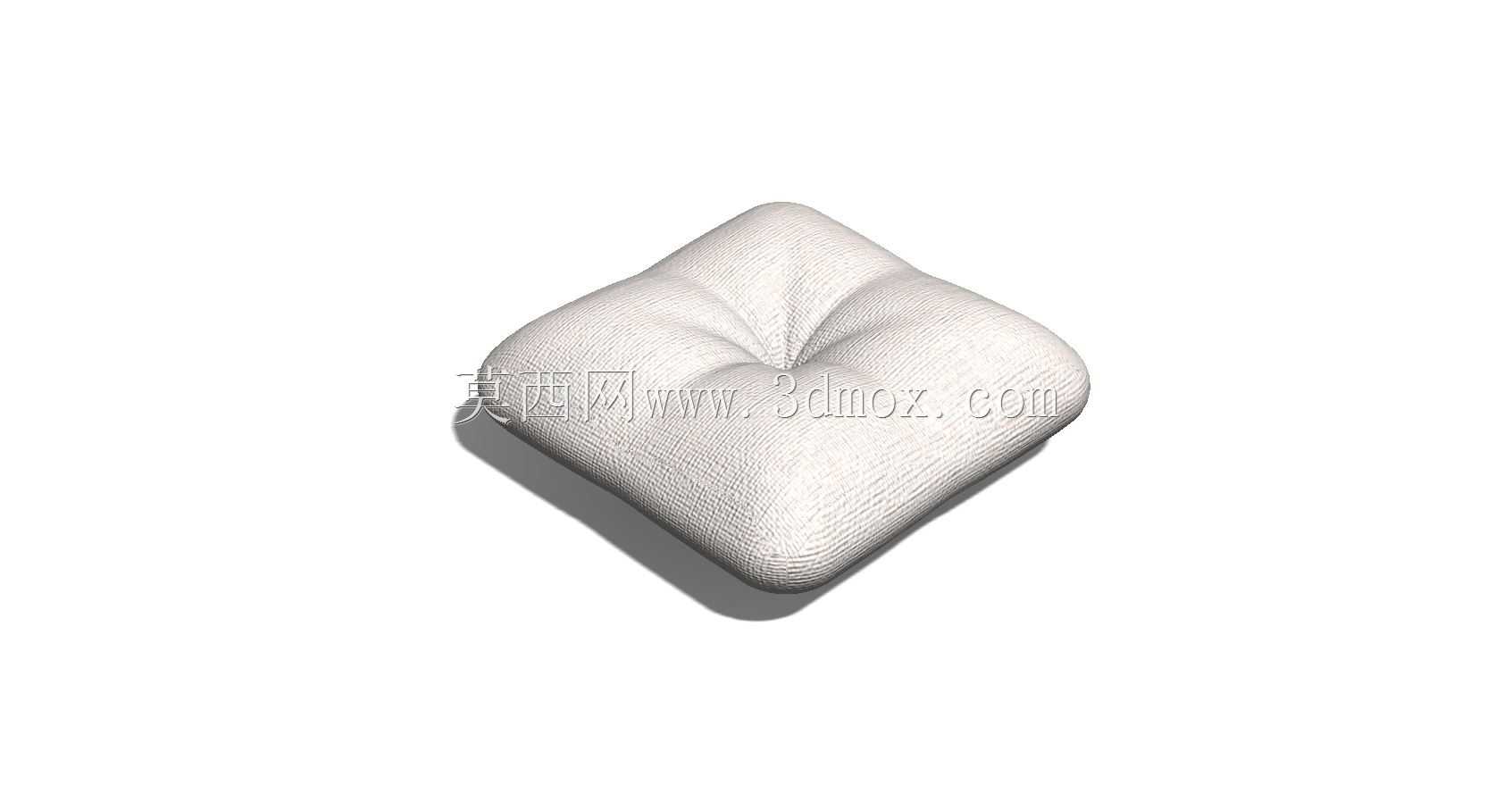

　　从外形尺寸和安装边界来看，方形款的软垫安装基准面是平整的正方形，边长可以根据实际安装空间调整，中心的内凹区域深度控制在软垫总厚度的15%左右，这个比例是经过反复验证的：内凹太浅的话，压缩时材料没有足够的形变空间，缓冲手感偏硬；内凹太深的话，软垫的支撑性不足，受压后容易出现过度形变，定位精度没法保证。长条形的枕形结构则是针对狭长的接触缝隙设计的，整个弧面沿着长度方向做连续的波浪形过渡，每个波峰对应一个接触压力点，适合用在需要多点均匀支撑的狭长接触界面，比如翻盖设备的合页缓冲位、长条形盖板的减震垫位置。

　　建模的时候要特别注意曲面的连续性，不能用简单的倒圆角来处理边缘，必须用G2连续的曲面过渡，不然渲染或者做有限元分析的时候，会在圆角终止的位置出现应力突变的假阳性结果，实际生产出来的产品也会在那个位置出现明显的合模痕或者应力发白的问题。另外，软垫的安装面要做0.2mm左右的定位凸台，和安装基座的沉槽配合，装配的时候不需要额外打胶就能固定位置，后续维护更换也很方便，不会因为长期压缩出现移位的问题。

　　在材料适配方面，这个结构可以适配不同硬度的软质材料，从邵氏20度的慢回弹海绵到邵氏70度的硅胶都能使用，只需要根据材料的压缩率调整弧面的曲率半径就行：材料越软，弧面的曲率半径可以做的越小，接触时的包裹感越强；材料越硬，弧面的曲率半径要适当放大，避免边缘位置硬度过高硌伤接触件。实际测试下来，用邵氏40度的硅胶制作时，压缩量控制在总厚度的30%时，整个接触面的压力差可以控制在15%以内，完全满足消费电子类产品的缓冲减震要求，不会出现局部压力过大刮伤外壳漆面的问题。

　　很多人觉得这类软垫结构简单，不需要花太多精力在曲面设计上，但实际做项目的时候，往往就是这些小的缓冲件决定了整个产品的使用质感——比如便携设备的握持接触位、包装盒的内部缓冲位、小型家电的脚垫位置，这些位置的软垫如果曲面做的生硬，用户拿到手第一触感就会觉得产品廉价，而连续顺滑的枕形曲面接触时，压力是逐步增加的，触感会柔和很多，也能更好的吸收微小的振动，避免设备运行时出现共振异响。
