可参数化调整的乘用车铝合金轮毂结构设计

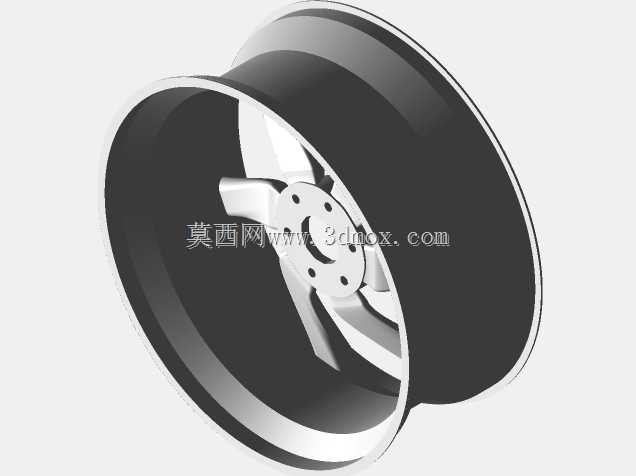

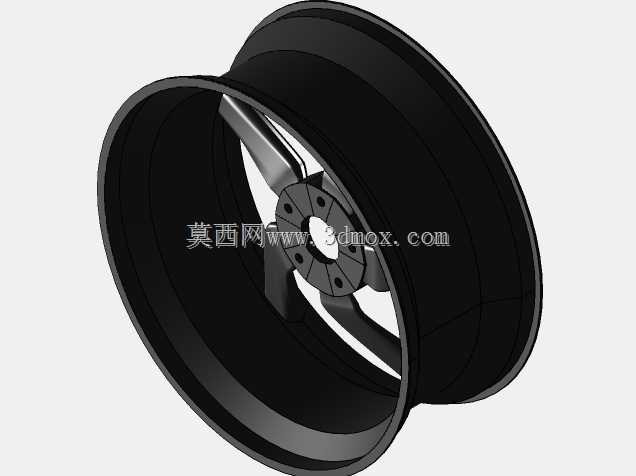

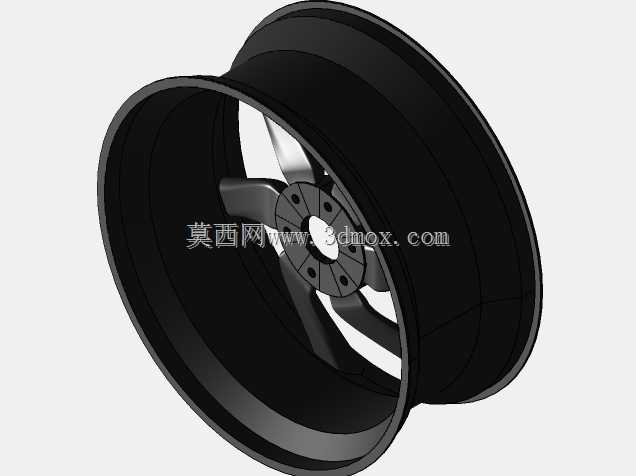

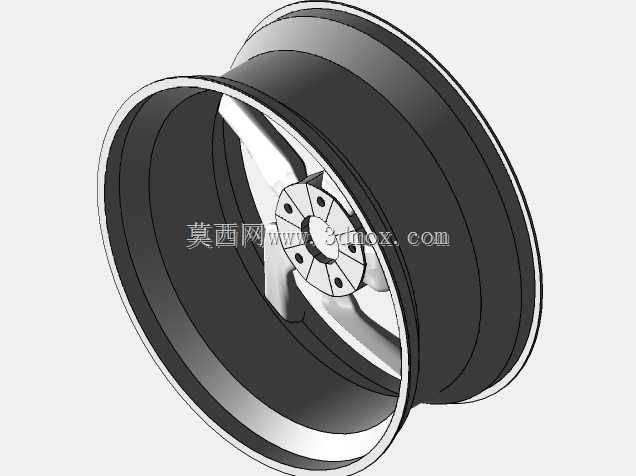

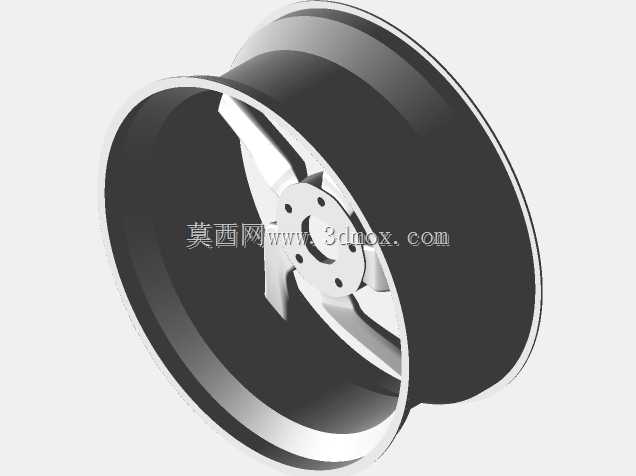

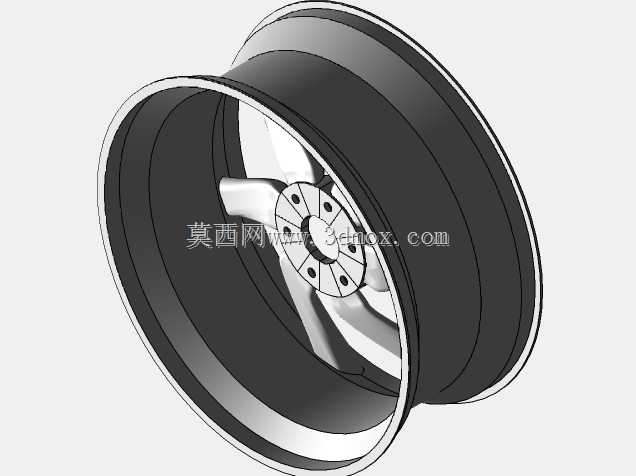

　　在乘用车底盘行走系统的零部件开发流程中，轮毂作为连接轮胎与转向节的核心承载构件，其结构合理性直接影响整车行驶的平顺性、转向响应精度以及制动系统的散热效率，这套可配置的轮毂结构方案，正是面向不同级别乘用车型的选型适配需求搭建的参数化设计框架。不同于固定参数的单一轮毂模型，这套结构在设计阶段就预留了多维度的参数调整接口，工程师可根据目标车型的轴荷参数、轮辋偏距要求、螺栓孔分布规格，快速调整轮辐的截面厚度、轮辋的宽度尺寸、中心定位孔的直径以及螺栓孔的节圆直径，无需从零开始重构曲面，大幅缩短同系列不同配置轮毂的开发周期。从实际装车的应用场景来看，这类五辐式铝合金轮毂主要适配紧凑型及中型家用乘用车，轮辐采用大开口的流线型布局，

　　一方面能够在车辆制动过程中为制动盘预留足够的通风间隙，避免连续制动时热量积聚导致制动效能衰减，另一方面大间隙的轮辐结构也能降低轮毂自身的转动惯量，对于提升车辆起步响应速度、降低非簧载质量有明确的工程价值。在安装边界的设计上，这套轮毂严格遵循乘用车轮毂的装配规范，中心定位孔与转向节轴头采用过渡配合设计，保证轮毂安装后的同轴度，避免高速行驶时出现车轮抖动的问题；五个螺栓安装孔的位置度公差控制在0.1mm以内，可适配市面上主流的五孔规格轮毂轴承单元，安装面的平面度公差满足0.05mm的要求，确保轮毂与轴头安装面完全贴合，避免长期使用后出现螺栓松动的风险。轮辋部分的结构设计兼顾了轮胎装配的便利性与使用强度，轮缘处采用加厚的圆弧过渡结构，

　　能够在车辆经过坑洼路面、胎侧受到挤压时提供足够的支撑，避免轮缘变形导致轮胎漏气；轮辋的槽底尺寸符合标准轮胎的拆装要求，维修时无需专用工具即可完成轮胎的更换作业。在结构强度的设计考量上，轮辐与轮辋的连接位置采用了大圆角过渡设计，避免应力集中导致的疲劳断裂问题，工程师可通过调整轮辐的背部减重槽深度，在满足弯曲疲劳试验、径向疲劳试验强度要求的前提下，尽可能降低轮毂的整体重量，实现轻量化目标。这套可配置的轮毂结构还支持轮辐造型的快速切换，在保持安装接口、轮辋规格不变的前提下，可调整轮辐的扭转角度、表面曲面造型，满足不同车型的外观设计需求，无需重新验证安装匹配性，能够快速覆盖同平台不同配置车型的轮毂选型需求。对于三维结构设计从业者而言，

　　这类参数化可配置的轮毂模型，能够帮助设计者快速理解轮毂设计中的关键尺寸约束，掌握安装边界、强度冗余、轻量化之间的平衡逻辑，在实际项目中可直接基于这套框架调整参数，快速生成符合具体项目要求的轮毂结构方案，减少重复建模的工作量，同时避免因尺寸约束考虑不全导致的装配干涉、强度不足等设计问题。在日常的改装场景中，这套结构的参数调整逻辑也能为改装轮毂的设计提供参考，设计者可根据改装车型的ET值需求、J值规格，快速调整对应参数，保证改装后的轮毂不会与翼子板、刹车卡钳发生干涉，同时满足改装后的承载要求。
