汽车发动机排气歧管温度场仿真分析模型

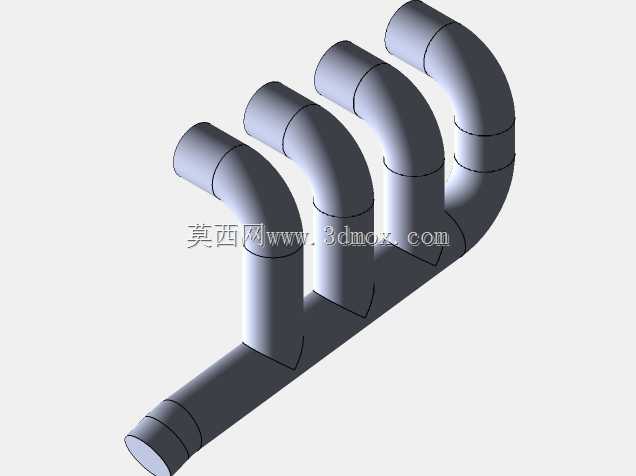

　　在车用动力系统的开发流程里，排气歧管作为衔接发动机气缸盖排气口与后处理系统的核心导流部件，其内部的高温废气流动状态、壁面温度分布均匀性，直接决定了整机的排气背压水平、热疲劳寿命以及周边附件的热安全边界。这套三维分析模型完整还原了四缸机型常用的等长歧管排布结构，四个进气支管沿排气总管轴向依次排布，支管与总管的衔接位置采用大圆角过渡结构，避免气流在转角处形成强涡流区造成不必要的压力损失。从实际装车场景来看，这类歧管多用于小排量自然吸气汽油机，安装时四个支管入口端通过密封垫片与缸盖排气侧的对应气道精准对接，总管出口端则通过法兰连接三元催化器入口，整个部件的安装边界需要避让缸盖螺栓、点火线圈以及发动机悬置的安装空间，

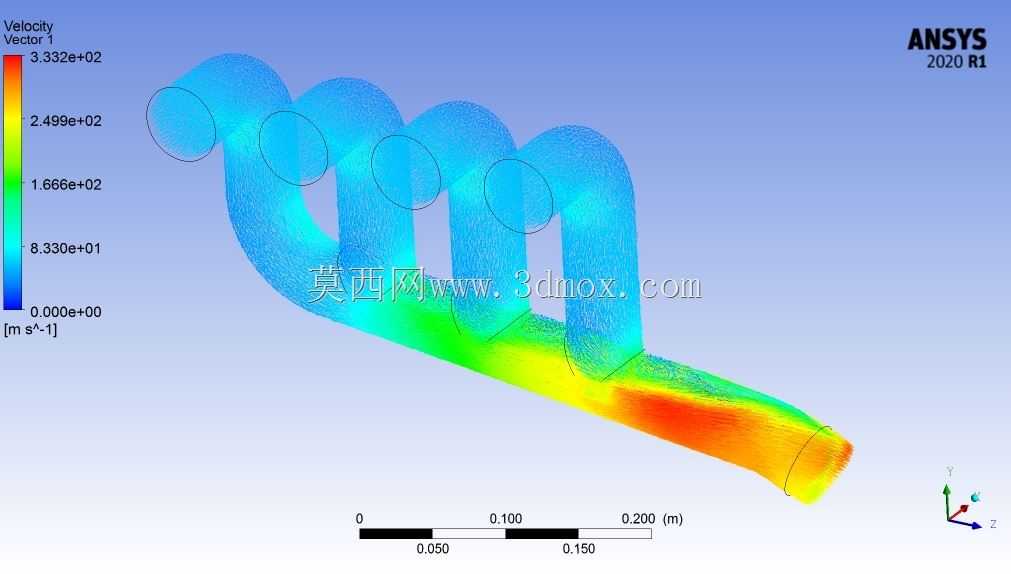

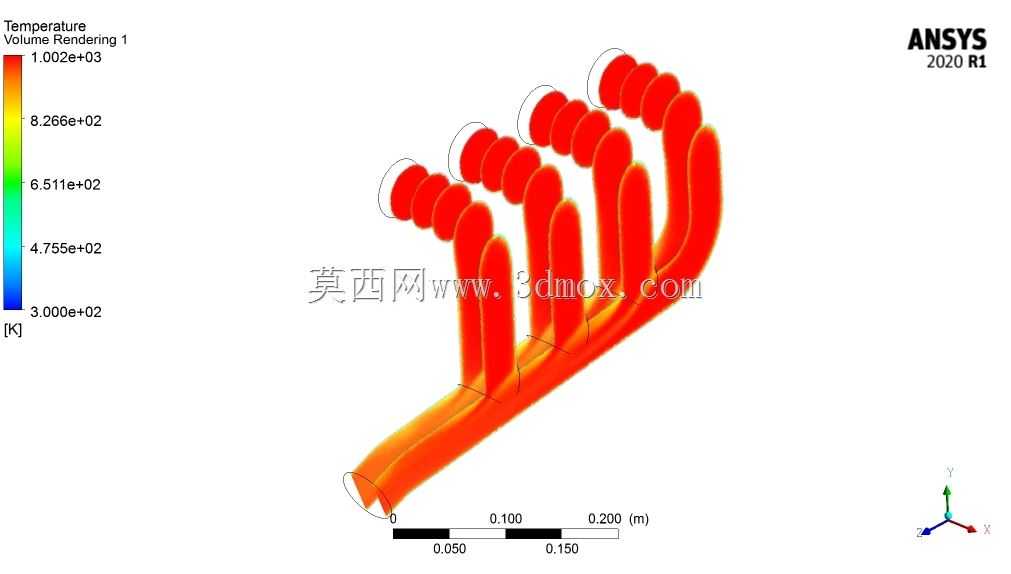

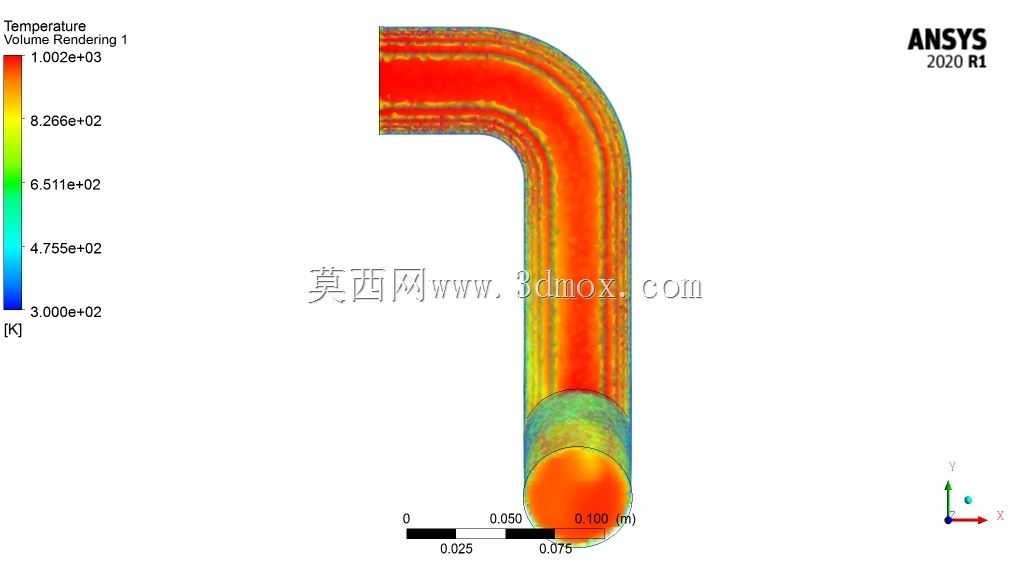

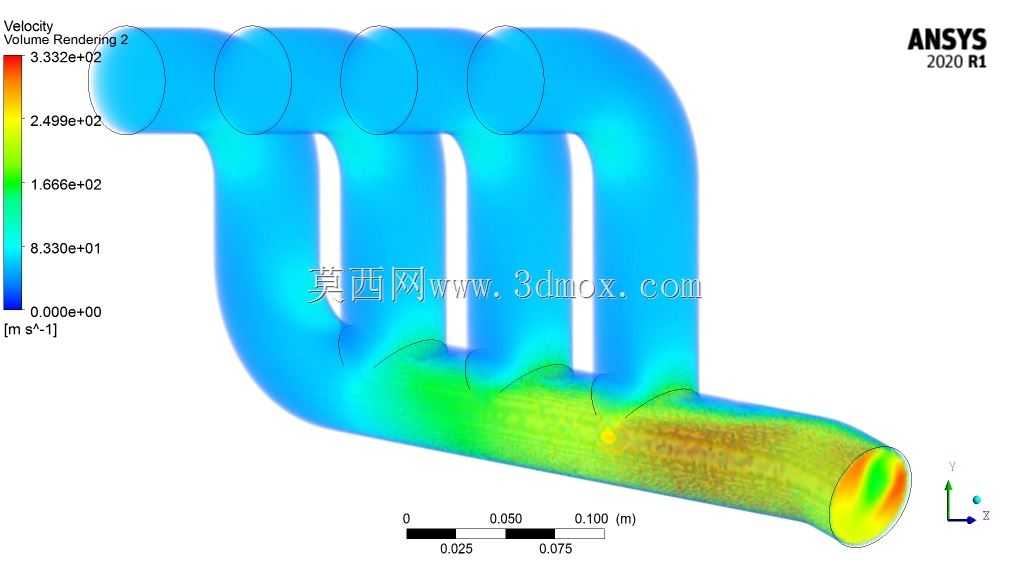

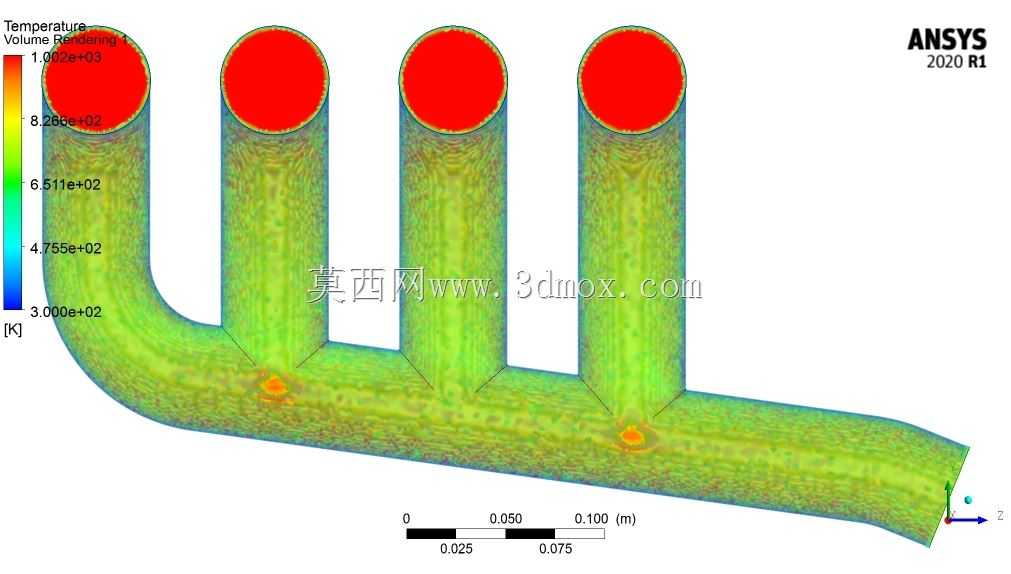

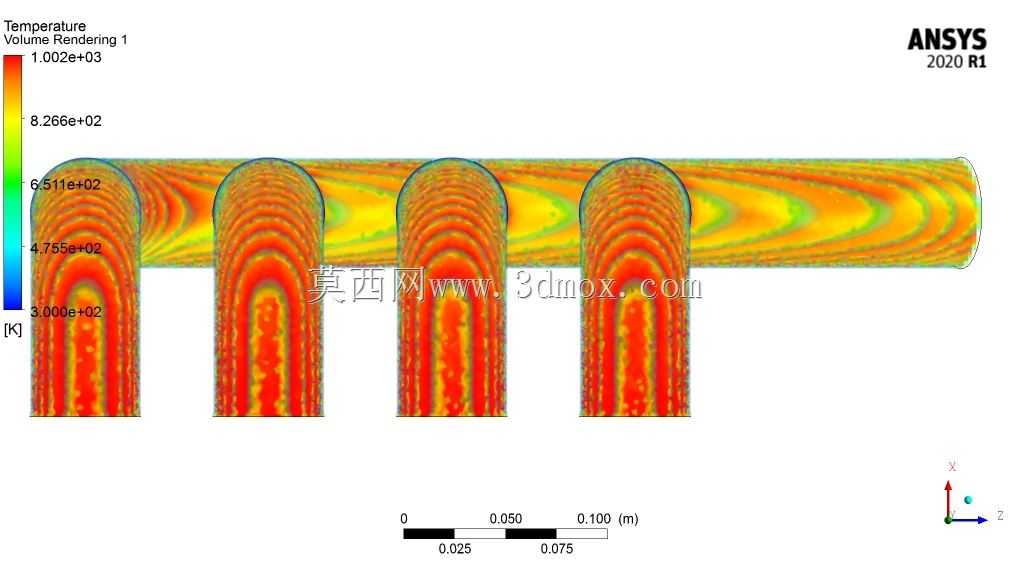

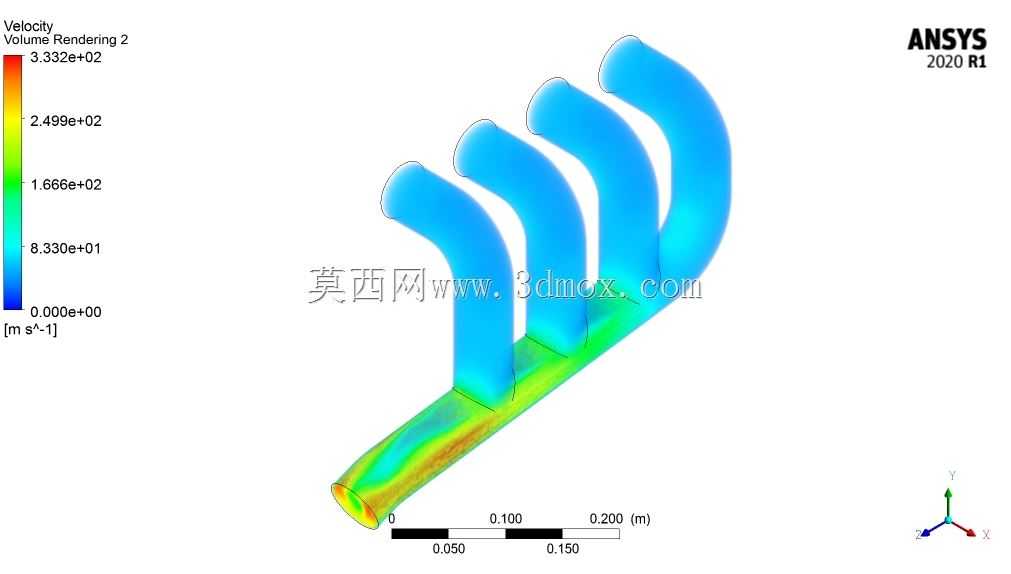

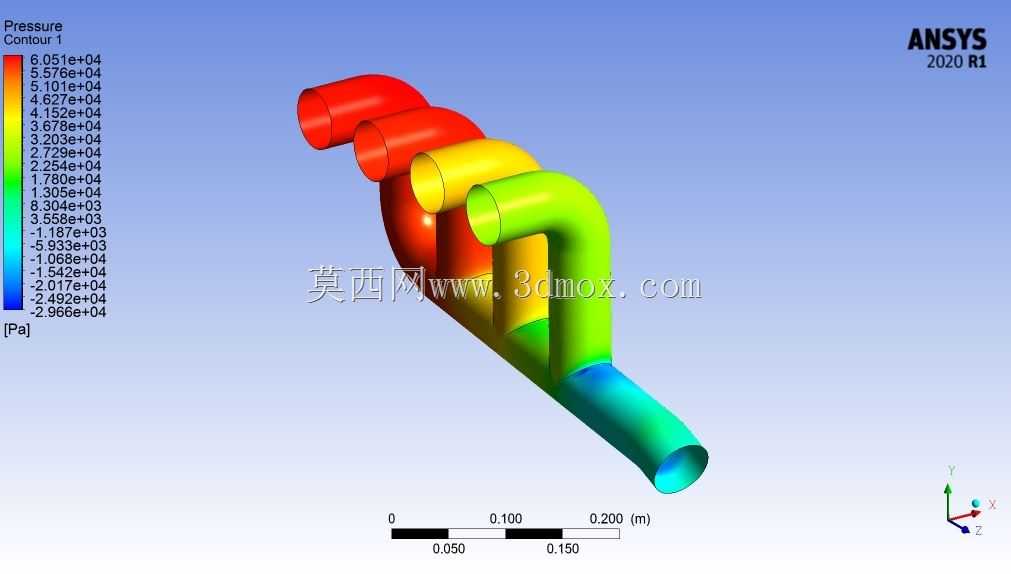

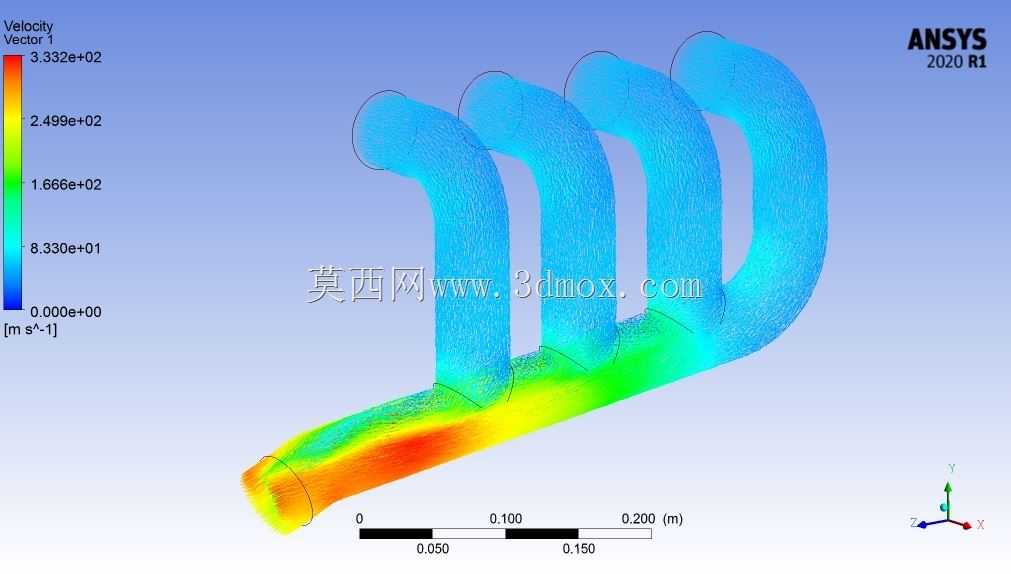

　　支管的弯折角度经过多轮迭代调整，既保证各缸排气路径长度差值控制在合理区间，减少各缸排气干扰，也能在有限的发动机舱横向空间内完成布置，不会与防火墙、前围隔热垫产生运动干涉。从功能特性层面分析，排气歧管的核心作用是将各缸燃烧后排出的高温废气有序汇集输送至后处理装置，同时要承受排气脉冲带来的交变压力冲击，以及近千摄氏度高温废气带来的持续热负荷，因此在设计阶段除了结构强度校核，流场与温度场的仿真验证是必不可少的环节。这套模型基于实际工程常用的仿真逻辑搭建，完整还原了歧管内部的流体域结构，可直观呈现不同工况下废气在支管内的流动轨迹，以及壁面的温度梯度分布：从温度场云图可以看到，四个支管的入口端直接承接缸内排出的高温废气，

　　是整个部件温度最高的区域，随着气流向总管汇集，沿程与壁面发生热交换，温度逐步呈现梯度下降，而支管与总管的交汇位置因为多股气流对冲，局部流速变化剧烈，也是热应力集中的高风险区域，在实际结构设计时需要在这些位置适当增加壁厚，或者设计加强筋结构来提升热疲劳抗性。在设计思路上，这类四合一结构的排气歧管首先要平衡各缸的排气一致性，避免出现某一缸排气阻力过大导致的扫气不充分问题，影响整机的充气效率；其次要控制整体的流动阻力，降低排气背压，这直接关系到发动机的动力输出特性与燃油经济性；另外还要考虑热膨胀的补偿空间，因为歧管工作时与冷态装配状态的温差极大，如果结构刚性过强没有预留变形余量，很容易在交变热负荷下出现焊缝开裂或者法兰面密封失效的问题。

　　从尺寸边界来看，这套模型的总管内径按照常规小排量机型的排气流量需求设计，支管内径与缸盖排气道出口尺寸保持一致，整体的长度尺寸适配横置前驱车型的发动机舱布局，安装法兰的螺栓孔位间距符合主流机型的通用安装规范，可直接用于同类型歧管的前期方案验证，帮助结构设计人员快速评估不同支管弯折角度、不同交汇位置对流动均匀性的影响，减少后期物理样机的试制轮次，缩短开发周期。在实际工程应用中，这类仿真分析模型的输出结果还可以为歧管的材料选型提供数据支撑，比如根据不同区域的最高持续工作温度，选择对应的铸铁材质或者不锈钢材质，在温度较低的区域可以适当降低材料等级来控制成本，在高温集中区域则需要选用耐高温性能更好的材料，甚至增加隔热罩的安装结构，避免高温辐射影响周边的线束、橡胶管路等不耐热部件。同时，流场分析的结果还可以指导歧管内壁的工艺设计，比如控制铸造内壁的粗糙度，减少不必要的沿程阻力，对于交汇位置的铸造圆角进行优化，避免出现气流分离区造成的局部积碳问题，长期使用下积碳堆积会改变流道的实际通流面积，逐步提升排气背压，影响发动机的长期使用性能。
