花瓣式涡流感应罗丹线圈结构设计

　　这类花瓣排布的涡流线圈，最早在近场通讯的信号耦合、非接触式能量传输场景里有大量落地应用，和常规密绕螺线管线圈不同，它的多瓣式辐射结构能在有限安装空间内，把交变磁场的覆盖范围拉得更均匀，避免传统线圈中心场强过高、边缘场强骤降的问题。做结构设计的时候，首先要考虑的是安装边界，这类线圈一般是嵌在通讯终端的内部腔体里，外围不能和金属壳体、屏蔽罩的距离小于2mm，否则会产生严重的涡流损耗，直接拉低能量传输效率，所以每一片瓣状结构的外沿都做了圆弧倒角，既避免安装时刮蹭周边的柔性电路板，也能减少尖角带来的电场集中问题。

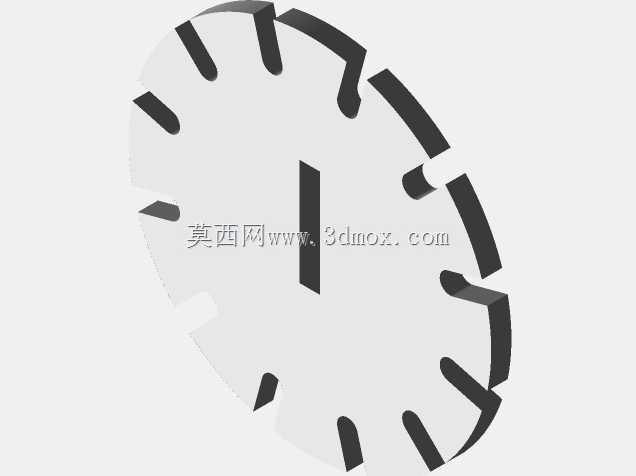

　　从功能特性上看，这种多瓣分体的结构，每一片导磁瓣片都相当于独立的磁路分支，交变电流通过中心环体的时候，磁通量会顺着每一片瓣片向外辐射，相邻瓣片之间的间隙刚好可以调整整体的电感量，不需要额外增加磁芯就能把Q值控制在通讯频段需要的区间里，比传统加铁氧体磁芯的线圈重量轻了近四成，很适合对重量敏感的便携通讯设备。设计的时候要注意瓣片的厚度一致性，每一片瓣片的厚度公差要控制在0.05mm以内，不然会出现各支路磁阻不一致的问题，导致局部场强偏移，最终影响信号耦合的对准容差，实际测试里如果单瓣厚度偏差超过0.1mm，设备的非接触充电有效对准角度会缩小15度以上，用户体验会明显下降。

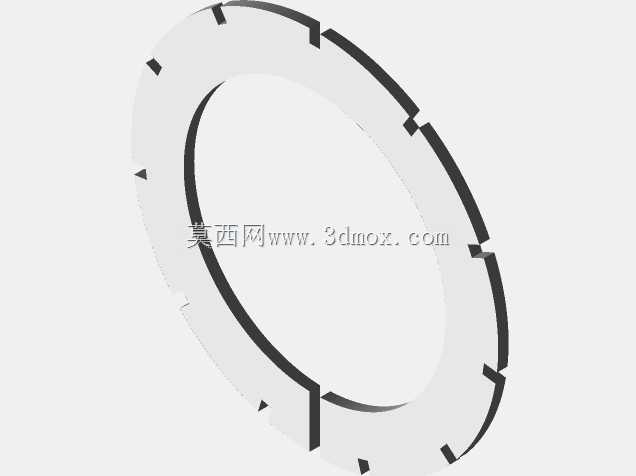

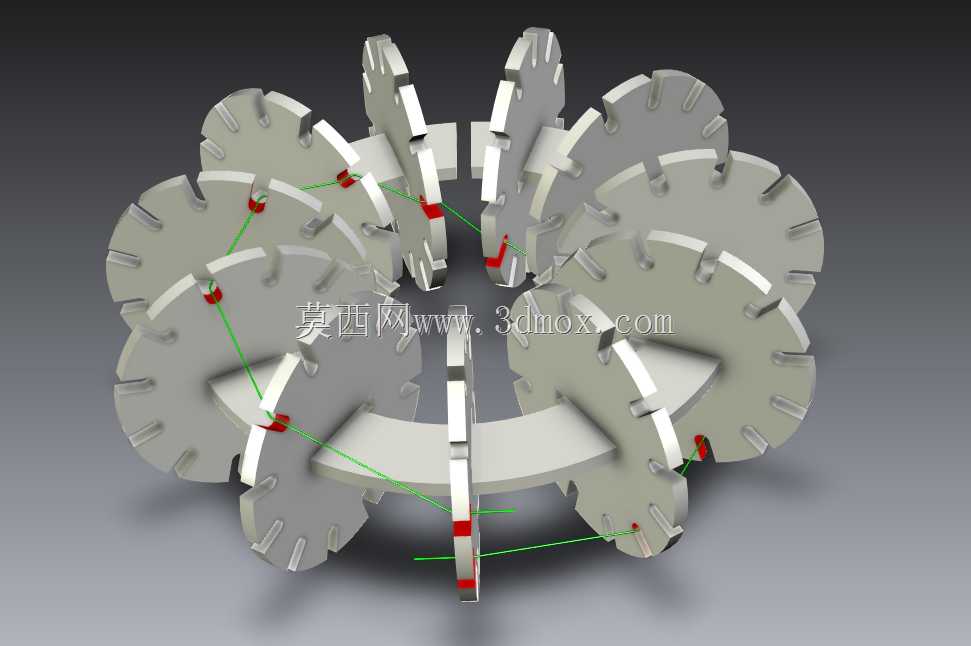

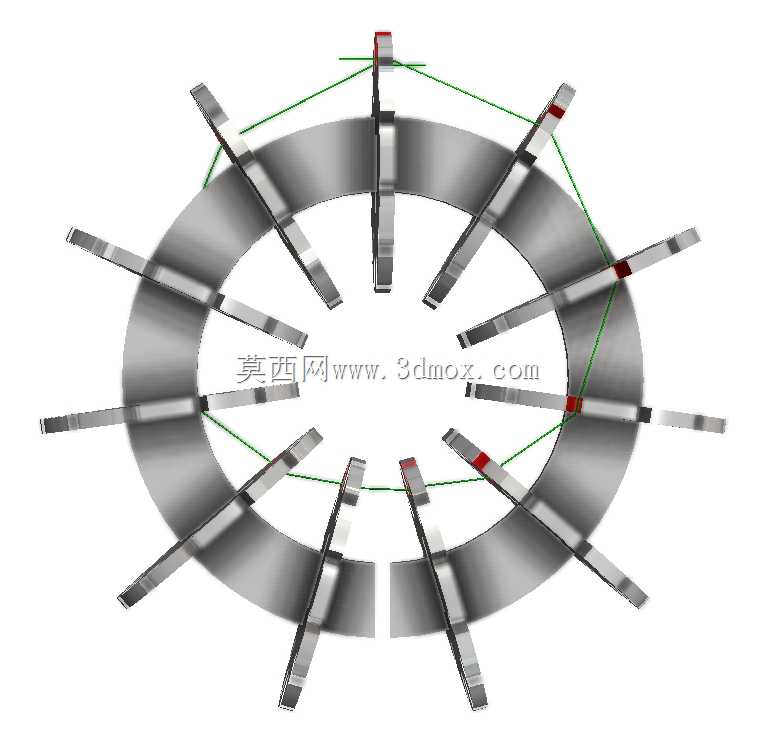

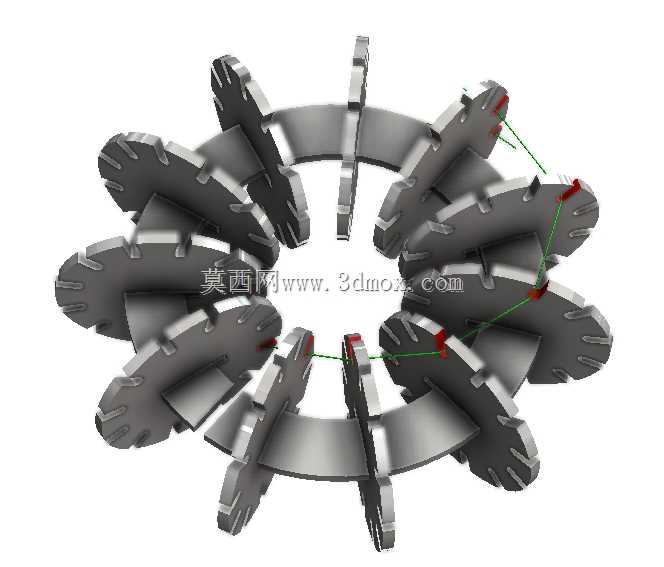

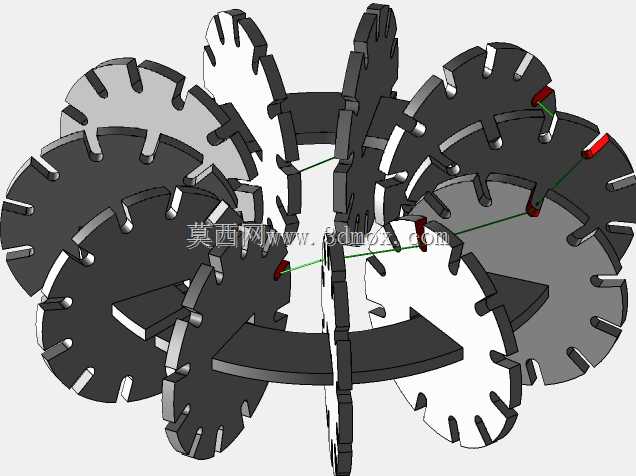

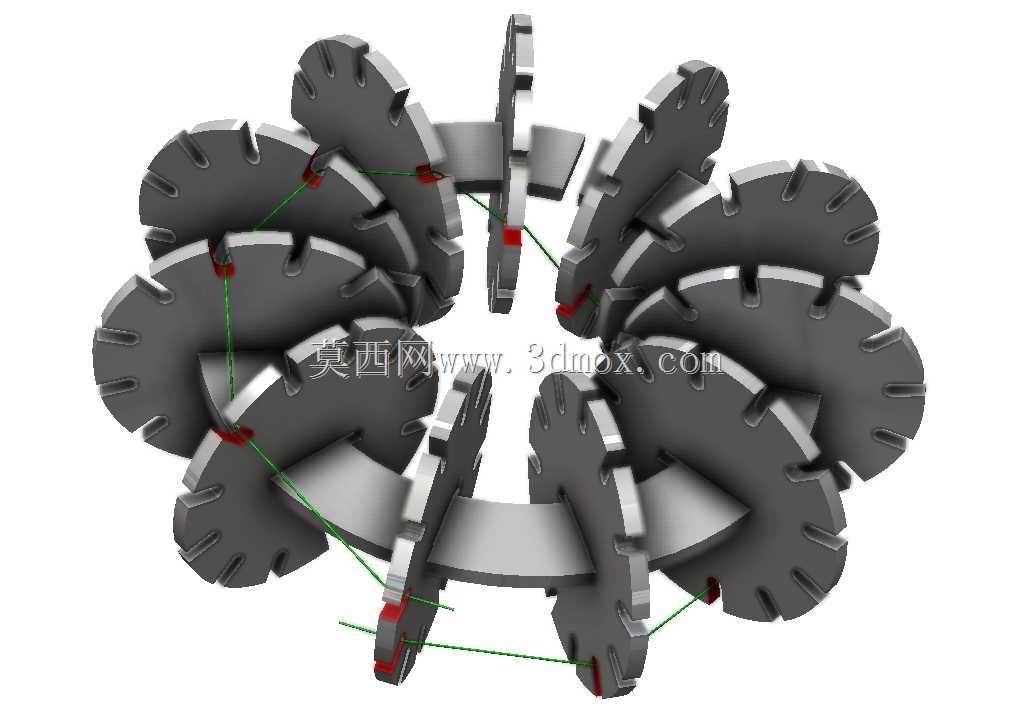

　　安装层面，中心的环形基体是主要的定位基准，环体内径要和安装基座的定位凸台做间隙配合，配合间隙控制在0.1mm到0.15mm之间，既方便装配时的对位，也不会因为间隙过大导致线圈工作时产生微幅振动，带来不必要的结构噪音。瓣片的排布角度是经过反复迭代的，12片瓣片均匀呈放射状排布，相邻瓣片的夹角保持30度，这个角度下线圈的垂直方向场强均匀度最高，在距离线圈表面10mm的位置，场强波动可以控制在8%以内，完全满足近场通讯识别、小功率无线能量传输的场强要求。

　　实际应用里，这类线圈除了用在便携通讯设备的近场交互模块里，还可以适配小型非接触式识别终端、工业射频识别读头的信号发射端，相比传统平面PCB线圈，它的立体瓣状结构能把磁场的作用距离提升30%左右，不需要额外增大发射功率就能达到相同的识别距离，能有效降低设备的整体功耗。设计过程中还要考虑瓣片边缘的绝缘处理，每一片瓣片的外露金属边缘都要做0.1mm厚的绝缘涂层，避免装配过程中和周边电路焊点接触造成短路，同时涂层的介电常数要控制在3以内，不然会额外增大线圈的寄生电容，导致谐振频率偏移，偏离预设的工作频段。

　　另外，这种结构的线圈在做抗振动验证的时候，瓣片和中心环体的连接圆角不能小于R0.8mm，不然在随机振动工况下，连接位置很容易出现应力集中，长期使用后产生结构疲劳断裂，尤其是在车载通讯终端这类有持续振动的应用场景里，连接位置的圆角处理直接决定了部件的使用寿命。和传统一体式线圈不同，这种分瓣结构的散热条件更好，每一片瓣片之间的空气间隙可以形成自然对流通道，持续工作时的温升比密绕结构低10摄氏度左右，不需要额外增加散热结构就能满足长时间连续工作的要求，能进一步压缩终端设备的内部空间占用，给其他功能模块留出更多设计余量。
