16毫米节杆花篮式索具螺旋扣结构

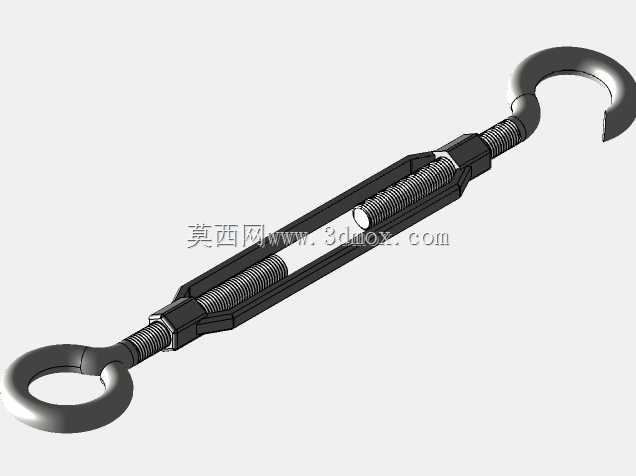

　　在起重吊装、缆风固定、索具张紧这类工程场景里，索具螺旋扣是调节张紧度最常用的连接件，这款16毫米规格的节杆式花篮螺丝，针对常规开式花兰容易积灰卡滞、螺纹外露磕碰损伤的问题做了结构优化，适配户外长期固定、临时吊装张紧等多类工况。从结构设计逻辑来看，这款构件采用两端异向螺纹配合中间节杆式框架的核心结构，一端为环形吊耳端，用于连接固定锚点、卸扣等不常拆卸的连接位，另一端为钩形端，用于快速挂接钢丝绳、链条等需要频繁拆装的张紧端，中间的调节杆段两端分别加工左旋和右旋梯形螺纹，转动中间框架时，两端的螺杆会同步向内收拢或向外伸出，实现张紧长度的无级调节，不需要拆卸两端连接点就能完成索具张力调整，大幅降低现场安装调整的工作量。

　　节杆式的中间框架相比传统开式花兰的实心杆身，做了局部镂空的减重设计，同时保留了两端螺纹段的防护结构，螺纹旋合段大部分藏在框架内部，减少户外使用时雨水、灰尘对螺纹副的侵蚀，也能避免吊装过程中杂物磕碰螺纹牙型，降低螺纹卡滞、锈死的概率，延长构件的户外使用寿命。从安装边界来看，这款构件的螺杆公称直径为16毫米，两端连接端的额定载荷匹配16毫米规格钢丝绳的破断拉力要求，调节行程覆盖常规索具安装的误差补偿范围，安装时需要注意两端螺杆的旋入深度，必须保证每端螺纹旋合长度不小于螺杆直径的1.5倍，避免受拉时螺纹脱扣引发安全事故；环形端的内孔尺寸适配标准16毫米卸扣的销轴直径，钩端的开口尺寸匹配同规格钢丝绳套环、链条链环的挂接尺寸，

　　不需要额外加工转接件就能直接和常规索具配件配套使用。实际工程应用中，这类构件常被用于输电线路缆风绳固定、户外广告牌拉索张紧、起重设备临时缆风调整、钢结构安装临时定位拉接等场景，相比固定式的拉索连接件，它的张紧调节精度更高，不需要通过撬拽、切割索具来调整长度，只需要用撬棍穿入中间框架的工艺孔转动杆身，就能精准控制索具的张紧力度，保证多根拉索受力均匀。设计过程中需要重点关注螺纹副的配合公差，梯形螺纹的加工精度直接影响调节的顺畅度，过松的配合会导致受拉时螺纹间隙过大产生晃动，过紧则会导致调节时阻力过大，甚至在受力后出现螺纹咬死无法转动的问题；同时两端连接端的过渡圆角需要做圆滑处理，避免应力集中导致受拉时从螺杆与吊环、吊钩的连接处断裂，

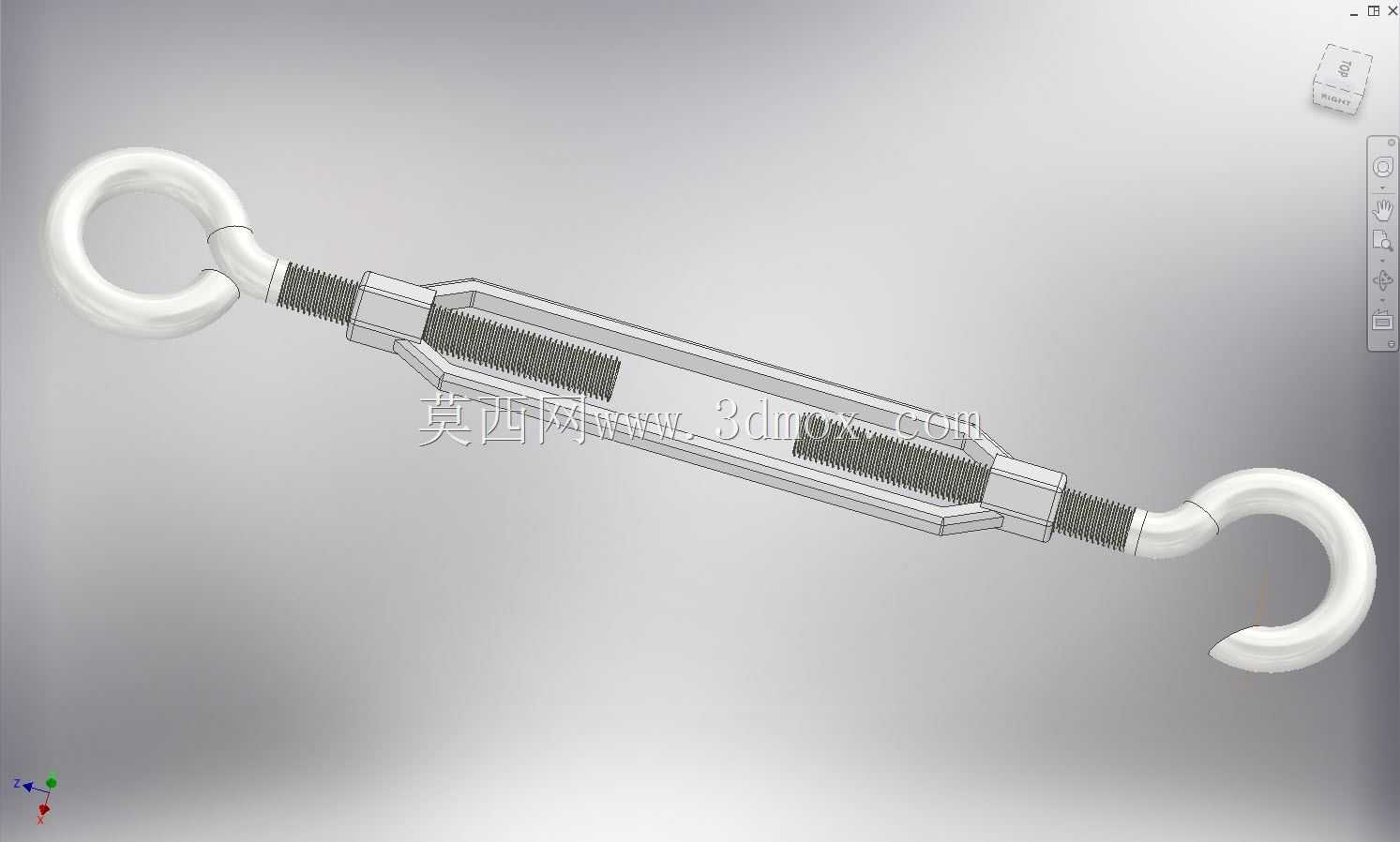

　　钩端还需要设置防脱卡舌的安装位，防止挂接的索具在晃动过程中从钩口脱出。这款结构的三维建模过程中，需要重点还原异向螺纹的旋向特征、中间节杆框架的镂空结构、两端连接端的过渡圆角细节，建模时可以先绘制中间框架的截面轮廓，通过拉伸切除做出镂空的节杆结构，再分别绘制两端左旋、右旋的螺纹螺杆，通过装配约束配合到框架两端，还原实际装配时的相对位置关系，保证模型可以用于后续的工程受力仿真、安装干涉检查等工作，避免建模时螺纹旋向错误导致后续生产加工出现反向无法装配的问题。现场使用时还需要注意，这类构件不能作为承重主吊具使用，仅用于索具的张紧调节和长度补偿，使用前需要检查螺纹是否有变形、裂纹，调节到位后需要将锁紧螺母拧紧，防止受振后螺纹回转导致索具松弛，定期对螺纹副涂抹润滑脂做防锈维护，保证长期使用时调节功能正常。
