黄黑警示道路限高交通标杆结构

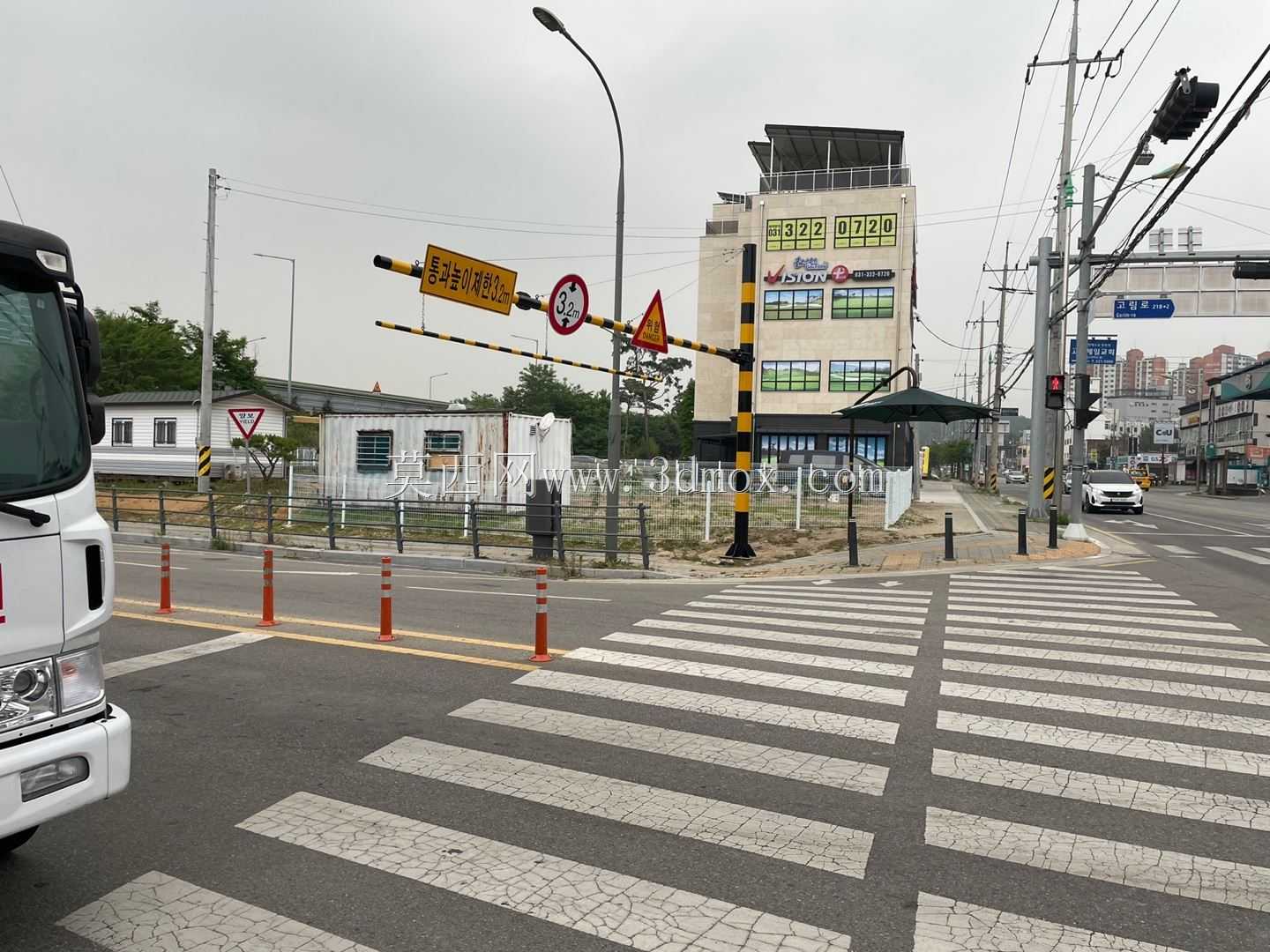

　　日常做道路交安设施的结构方案时，这类黄黑警示型限高标杆是厂区内部道路、园区支路、地下车库出入口最常用的限位防护构件，和市政道路跨街式的大型限高架不同，这类单臂斜置或者侧装的标杆，核心作用是在狭窄通行入口处提前给超高车辆明确的物理限位提示，避免车辆闯入后刮蹭顶部管线、桥架或者车库顶板，也能在部分装卸区域划定通行边界，防止无关车辆误入作业区。

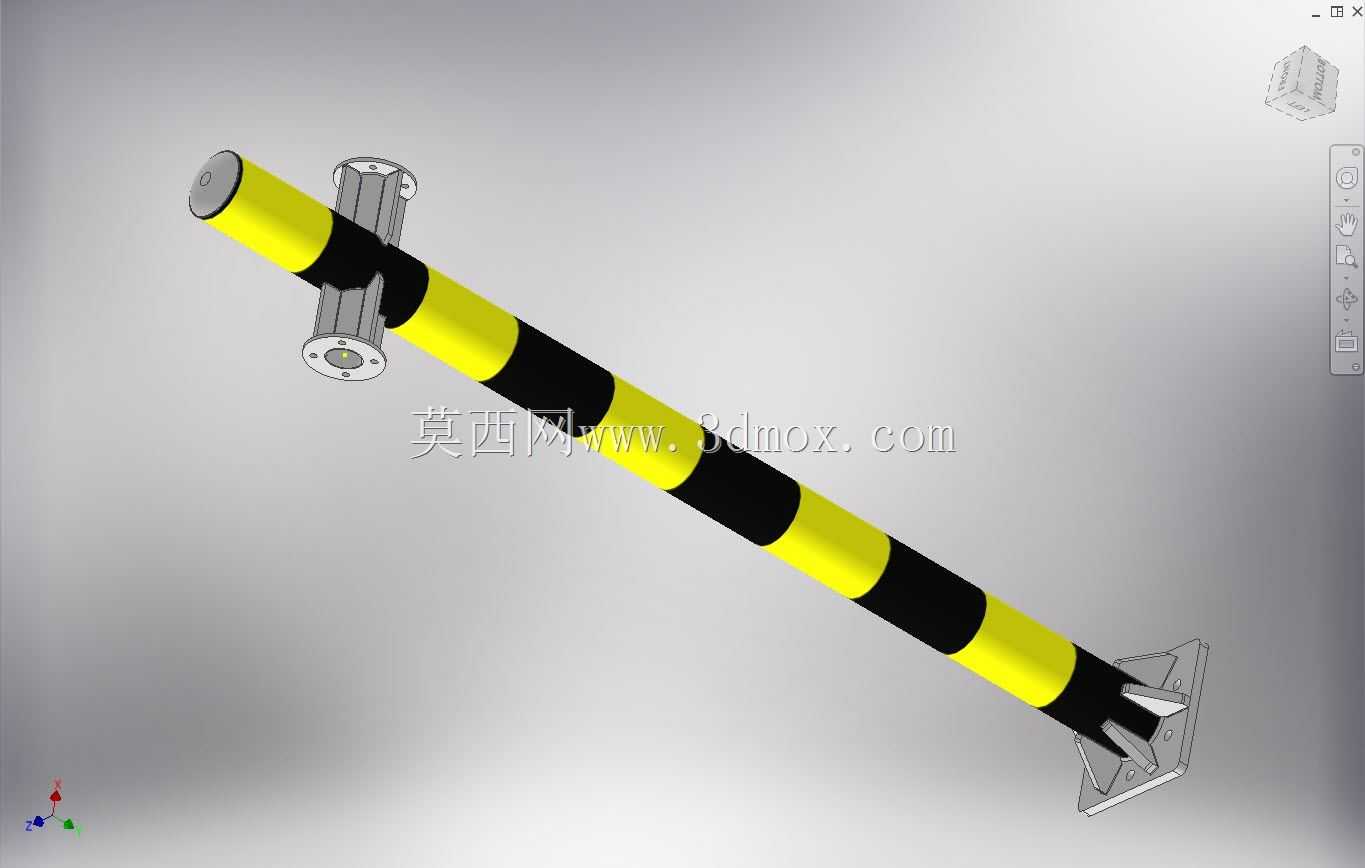

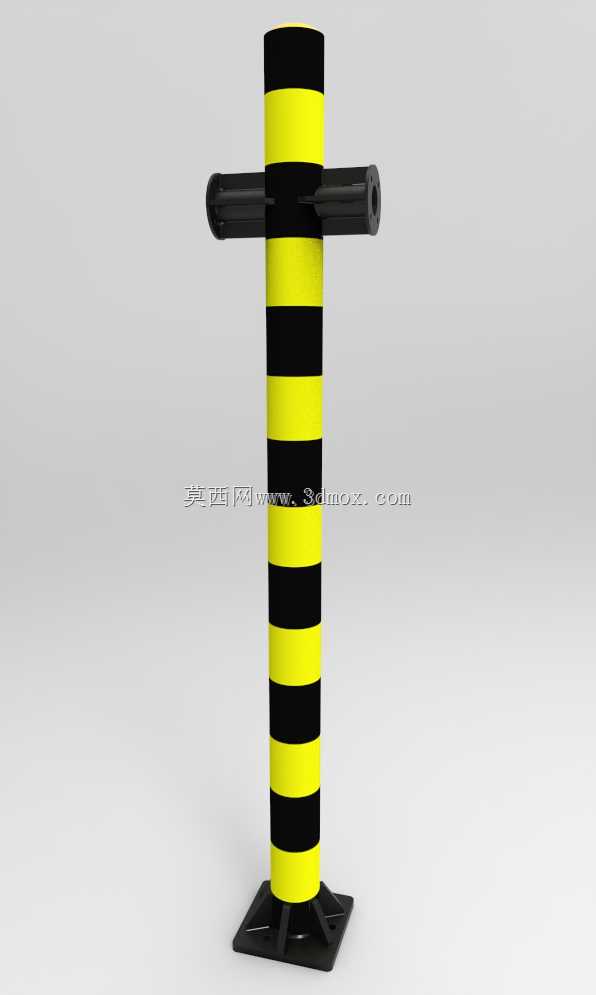

　　从结构设计逻辑来看，这款标杆采用分段式的杆体设计，主体为圆形空心钢管材质，在保证抗侧向撞击强度的前提下尽可能降低自重，减少安装基座的承重负荷。杆身的黄黑相间斜向条纹不是后期涂装的示意，在建模阶段就做了分色的结构层区分，实际生产中可以直接对应反光膜的粘贴分界，每一段色带的宽度都严格按照交安设施的警示标识规范设置，保证驾驶员在50米外就能清晰识别到限位设施的存在。杆体两端的连接结构做了差异化设计，底部是三角形的法兰安装基座，三个安装孔位呈等边三角形分布，适配常规的膨胀螺栓固定方式，安装时可以直接固定在混凝土硬化路面上，不需要额外做大型混凝土基础，适合临时或者半永久的点位布设；上端的连接法兰带横向伸出的安装支座，可以根据现场实际需求加装限高标识牌、警示灯或者红外对射探测装置，拓展功能不需要额外在杆体上焊接打孔，避免破坏杆体的防腐层。

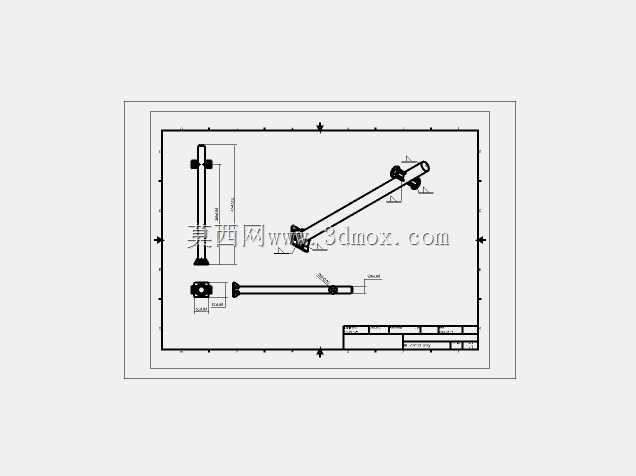

　　做这类构件的三维建模时，最需要注意的是安装边界的尺寸校核，杆体的伸出长度、安装高度要和现场的通行限高完全匹配，一般这类标杆的安装高度会比实际限制高度低5到10厘米，给驾驶员留出足够的视觉判断余量，避免出现标识高度和实际限位高度不一致的问题。杆体的倾斜角度也不是随意设置的，常规布设时杆体和垂直面呈15到20度的夹角，朝向来车方向倾斜，既可以让警示面正对驾驶员视线，也能在车辆意外剐蹭时顺着倾斜方向卸力，减少杆体和车辆的双向损伤。

　　从实际使用场景来看，这类标杆除了限高作用，还可以在厂区的消防通道边界、设备巡检通道入口布设，作为物理隔离的警示桩使用，杆体表面的反光膜在夜间灯光照射下有明显的逆反射效果，不需要额外供电就能起到警示作用，后期维护只需要定期检查法兰螺栓的紧固情况、更换磨损的反光膜即可，运维成本极低。建模过程中对法兰盘的厚度、筋板的焊接位置都做了细节还原，筋板采用三角形加强结构，分别连接杆体和法兰盘面，每个法兰面配置三块均匀分布的加强筋，能够承受普通家用车辆低速剐蹭的冲击力，不会出现根部弯折的情况。杆体的管径选择也经过受力测算，常规1.5米伸出长度的配置下，采用直径114毫米的无缝钢管即可满足强度要求，如果是更长的伸出尺寸，可以对应加大管径或者增加壁厚，模型里的参数化结构可以直接调整尺寸适配不同的项目需求。

　　很多新手做这类交安构件建模时，容易忽略安装面的适配问题，这款模型的底部法兰做了沉孔设计，膨胀螺栓安装后螺栓头不会突出法兰表面，避免车辆碾压时硌伤轮胎，也不会因为长期碾压导致螺栓松动。上端的安装支座预留了通用的安装孔距，适配市面上绝大多数常规尺寸的标识牌、警示配件，不需要二次开孔加工。整体结构没有复杂的异形曲面，所有零部件都可以采用常规的型材切割、焊接工艺加工生产，不需要开模，加工周期短，适合小批量快速布设的项目场景。
