公路3.5cc四端口长冲程内燃机结构

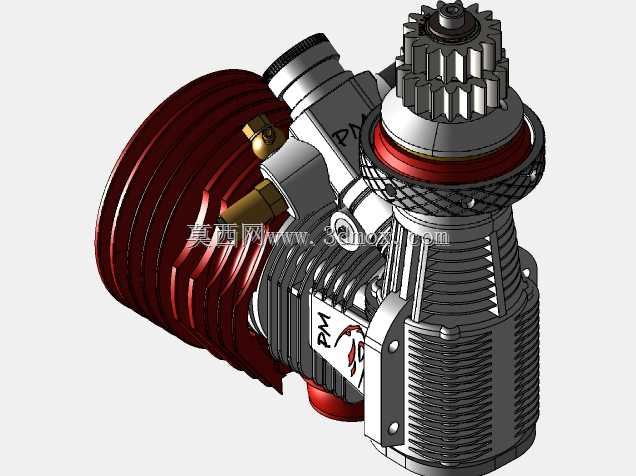

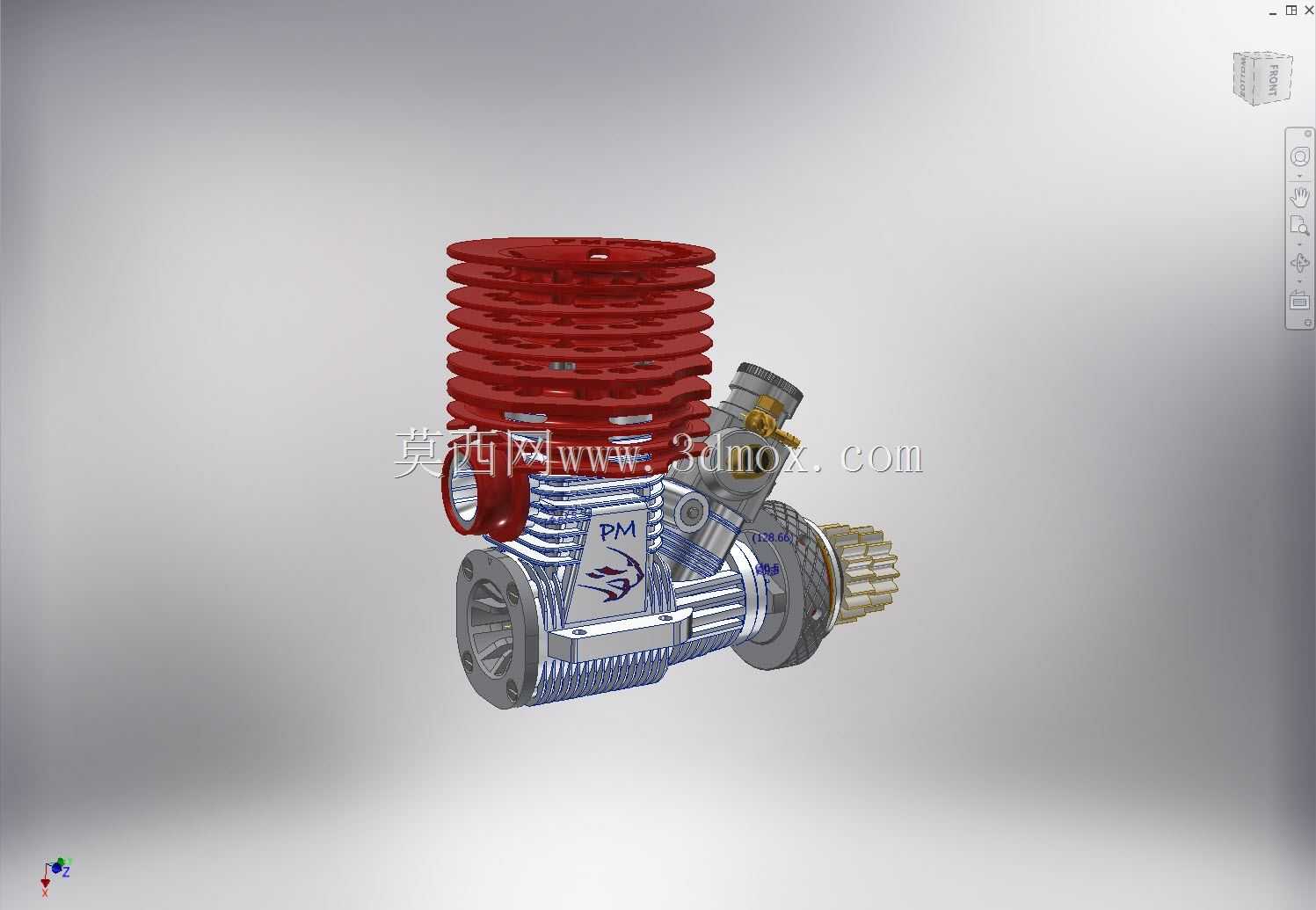

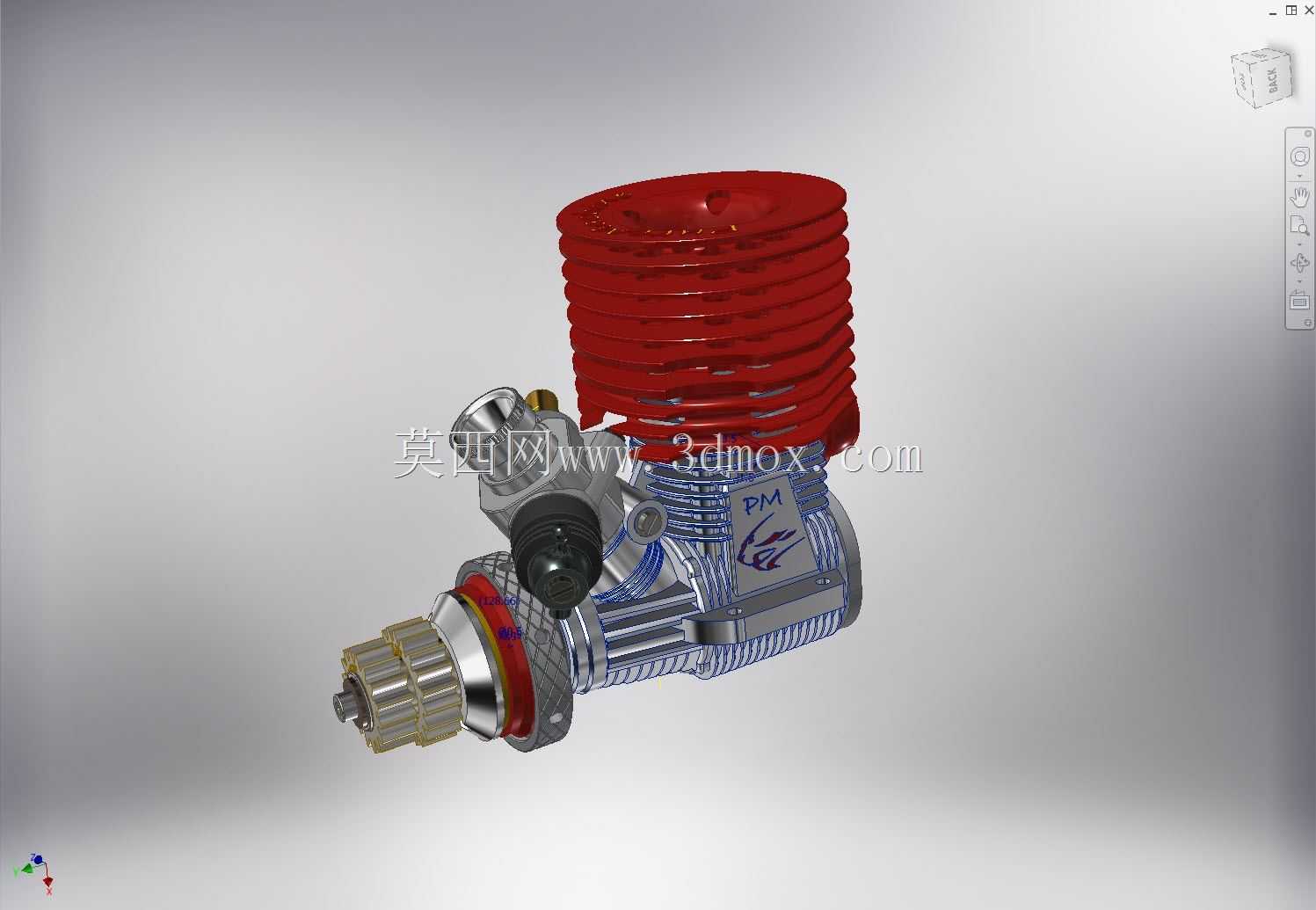

　　这类小排量两冲程内燃机主要适配1/8比例公路遥控模型车，也可作为小型固定翼航模、船模的动力单元，核心输出特性偏向高转速区间的扭矩释放，长冲程设计能让活塞在气缸内完成更长的做功行程，相比同排量短冲程机型，中低转速下的扭力输出更跟手，适配公路竞速场景下频繁的加减速需求，不会出现起步扭矩不足导致的轮胎打滑失控问题。四端口的气缸气道布局，分别对应进气、扫气、排气、辅助补气的通路，扫气端口的倾斜角度经过反复调校，能让新鲜混合气在气缸内形成合理的涡流，把燃烧后的废气尽可能彻底排出气缸，减少残余废气对下一个做功循环的干扰，提升燃烧效率的同时降低排气口的积碳堆积速率。外部红色的散热鳍片采用等间距阵列排布，鳍片厚度从靠近气缸基座的位置向上逐渐减薄，

　　既保证了气缸上部高温区域的散热面积，又不会过度增加整机重量，鳍片之间的通风间隙经过测算，在模型车高速行进时，迎面气流可以顺畅穿过鳍片缝隙，带走燃烧室传递到缸体的热量，不需要额外加装散热风扇就能维持稳定的工作温度，避免长时间全油门运行时出现缸温过高导致的活塞涨缸故障。前端的输出轴采用标准模数的花键结构，和模型车的离合器杯直接配合，安装时不需要额外加工转接结构，轴伸端的定位台阶尺寸符合通用航模动力的安装规范，能直接适配市面上多数1/8公路车型的发动机安装座，安装边界上，整机的固定孔位间距为标准的36mm双孔布局，固定孔直径3.2mm，安装时只需要在车架的发动机安装位预留对应孔位，加上减震胶垫就能完成固定，不需要对车架进行额外切割改造。

　　化油器安装在缸体侧方的倾斜基座上，油针的调节位置朝向车架外侧，装车后不需要拆解周边零件就能直接调整主油针和怠速油针，方便日常维护时的油气混合比调校，化油器的进气口直径匹配8mm内径的空滤连接管，通用的空滤配件都能直接适配。曲轴部分采用偏心配重结构，配重块的角度和活塞连杆的运动轨迹匹配，能抵消活塞高速往复运动产生的一阶振动，降低整机运行时的震动传递到车架上，避免震动导致的车架螺丝松动、电子设备接触不良等问题。缸头部分的红色阳极氧化层除了外观标识作用，也能提升铝制缸体表面的硬度，减少日常拆装、维护时的磕碰划伤，缸头和气缸体之间采用密封垫压合结构，密封垫的厚度经过匹配，能精准控制燃烧室的压缩比在适合甲醇燃料燃烧的区间，

　　不需要额外调整缸垫厚度就能直接使用常规配比的甲醇燃油。整机的外部管路布局简洁，燃油管从油箱引出后直接连接化油器进油口，泄压口的位置朝向车架下方，溢出的燃油不会流到电子设备区域造成短路。从结构设计的角度看，这款机型把维护便利性放在了很重要的位置，拆解时只需要拧下缸头的四颗固定螺丝就能取出活塞和连杆组件，不需要拆解曲轴箱的其他部分，日常清理积碳、更换活塞环的操作门槛很低，普通模型爱好者借助简单的内六角工具就能完成维护。进气端口的单向阀结构采用轻量化的簧片设计，簧片的厚度和弹性经过匹配，高转速下不会出现颤振导致的进气反流问题，能保证每个进气冲程都有足够的混合气进入曲轴箱预压。排气口的连接法兰为标准的圆形接口，匹配通用的模型发动机排气管，安装时只需要用弹簧卡箍固定就能保证密封，不会出现排气泄漏导致的动力下降问题。整机的重量控制在220g左右，安装在1/8公路模型车上不会造成前后轴配重失衡，配合合适的齿轮比，能让模型车达到80km/h以上的直线极速，同时长冲程的设计让动力输出更线性，过弯出油门时的动力衔接更顺畅，不会出现动力突然爆发导致的甩尾失控。
