多拐式发动机曲轴传动结构设计

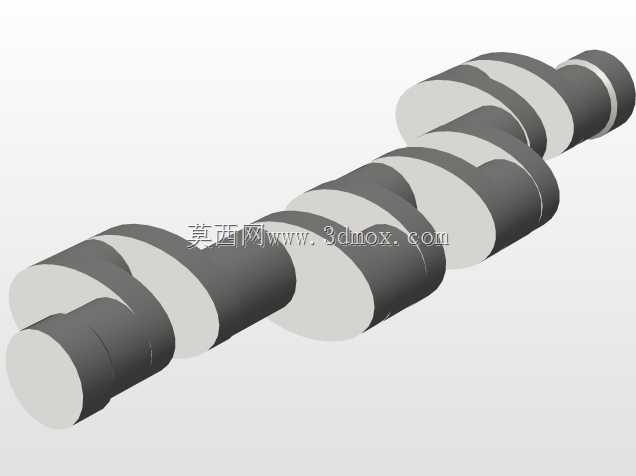

　　在往复式动力设备的核心传动链路里，曲轴承担着将活塞往复直线运动转化为旋转扭矩输出的核心作用，是内燃机、往复式压缩机这类设备中受力最复杂、加工精度要求最高的核心部件之一。日常做结构设计时，这类多拐曲轴的建模首先要匹配对应缸数的发火顺序，确定各曲柄销的相位角，图中这款四拐结构的曲轴，相邻曲柄销互成180度相位布置，适配直列四缸动力设备的做功间隔，能保证动力输出的扭矩波动控制在合理区间，避免整机运行时出现过大的二阶振动。

　　从实际应用场景来看，这类曲轴广泛搭载在小排量乘用车动力单元、小型通用汽油机组、固定式往复泵设备上，不同场景下的设计侧重会有明显区别：车用场景需要做轻量化的结构优化，在保证曲柄臂强度的前提下尽可能去除非受力区域的冗余材料，降低曲轴旋转时的往复惯量，提升动力响应速度；而固定式工业机组用的曲轴则更偏向刚性设计，适当加大主轴颈与曲柄销的重叠度，提升长期满负荷运行下的抗疲劳性能，减少长期运行后的轴颈变形量。

　　做三维结构设计时，首先要确定的是主轴颈与曲柄销的直径配比，通常主轴颈直径会比曲柄销大10%-15%，用来保证各缸做功时的支撑刚性，轴颈表面的圆角过渡是设计的核心细节，圆角半径一般取轴颈直径的5%-8%，过大的圆角会影响轴瓦的安装贴合面积，过小的圆角则会在圆角位置形成严重的应力集中，成为曲轴疲劳断裂的起始点。图中这款曲轴的曲柄臂采用了椭圆形的截面设计，相比矩形截面的曲柄臂，能在相同重量下获得更高的抗弯截面模量，平衡旋转过程中产生的离心力，部分同类型曲轴还会在曲柄臂对应位置设计平衡块结构，抵消曲柄销与连杆大头旋转产生的一阶离心力，降低主轴承座的受力载荷。

　　安装边界方面，这类曲轴的轴向定位通常设置在中间主轴颈位置，通过止推片控制曲轴的轴向窜动量在0.1-0.3mm区间，窜动量过大会导致连杆活塞组的偏磨，窜动量过小则会在曲轴热膨胀时出现卡滞风险。各主轴颈的同轴度公差需要控制在0.02mm以内，曲柄销与主轴颈的平行度公差不超过0.015mm，否则会在运行过程中出现轴瓦偏磨、机油压力异常的故障。油道设计是曲轴结构里容易被忽略的部分，主轴颈到曲柄销的斜油道要做平滑的内壁过渡，油道出口位置要避开轴瓦的主要承压区，保证压力机油能顺利输送到连杆大头轴承位置，形成稳定的润滑油膜，同时油道的倾斜角度要避开曲柄臂的高应力区域，避免油道周边成为应力薄弱点。

　　从功能特性来看，这款曲轴的各曲柄销长度匹配对应连杆大头的宽度，两端的轴伸端分别用来连接飞轮端与前端轮系，前端轴颈需要预留油封安装位、正时齿轮安装键槽，后端则要设计飞轮连接的法兰盘与定位止口，保证飞轮安装后的端面跳动量符合设计要求。在建模过程中，旋转特征是构建曲轴主体的基础，之后需要对各过渡圆角做精确的倒圆角处理，平衡块的曲面要做旋转动平衡的配重校验，确保曲轴在额定转速下的动平衡量控制在允许范围内，避免高速旋转时产生整机振动。实际生产中这类曲轴多采用模锻工艺成型，材料选用40Cr或者球墨铸铁，轴颈表面经过高频淬火处理提升硬度，保证长期与轴瓦摩擦时的耐磨性能，非加工表面需要做喷丸处理，引入表面压应力，提升曲轴的抗疲劳寿命。

　　在设备选型匹配时，首先要确认曲轴的主轴颈间距与机体的主轴承座宽度匹配，曲柄半径决定了活塞的行程，直接关联设备的排量与压缩比参数，更换不同曲柄半径的曲轴时需要同步调整连杆长度或者活塞的压缩高，避免活塞运行到上止点时碰撞气门或者气缸盖。另外曲轴的后端油封直径、前端轮系的安装尺寸也要与周边附件匹配，避免安装时出现干涉。做三维装配校验时，需要模拟曲轴旋转到各角度的位置，检查曲柄臂与机体内部、连杆大头与曲轴箱内壁的最小间隙，保证运行过程中不会出现运动干涉，尤其是在冷启动工况下，机油粘度较高，零部件的热膨胀量还没达到工作温度，预留的安全间隙要能覆盖这种极端工况下的尺寸偏差。
