液压系统用方形流体通路歧管结构

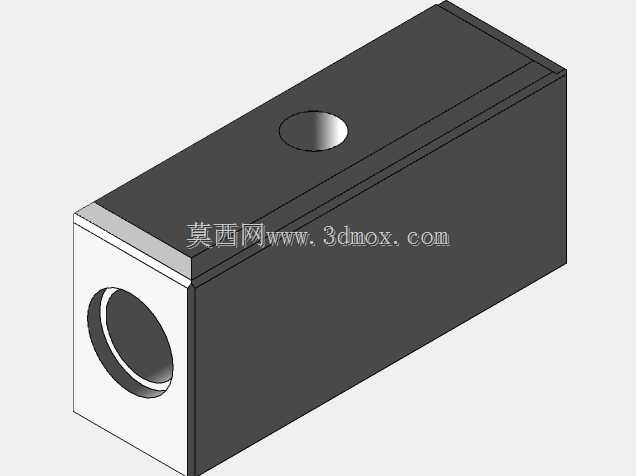

　　在中小型液压站、机床液压夹紧回路、小型自动化设备的液压动力单元中，这类方形歧管是非常常见的集成式流体连接部件，替代了传统分散式管路连接的复杂布局，能大幅减少管路接头数量、降低系统泄漏风险，同时压缩液压回路的整体安装空间。从结构上看，该歧管采用长方体块式主体设计，主体的一个端面开设大直径主通路孔，用于接入压力油主进油管路，顶面开设垂直方向的分支通路孔，用于连接分支油路或者安装测压接头、小型溢流阀等液压辅件，孔道内部通过机加工形成连通的流道，实现流体的分流或者合流功能。设计这类歧管的时候，首先要根据系统的流量参数确定主通路的孔径，保证通流面积满足流量要求，避免流速过高造成的压力损失过大和油温升高问题，

　　分支孔的位置需要匹配外接元件的安装尺寸，孔与孔之间的壁厚要满足液压系统的耐压要求，通常按照系统最高工作压力的1.5倍来核算壁厚强度，避免高压下出现阀体开裂的风险。外形上采用规整的长方体结构，一方面是方便采用型材毛坯进行加工，减少铣削加工量，降低加工成本，另一方面规整的外形便于在安装面板或者阀组基板上进行定位固定，安装时可以通过侧面的安装孔或者底面的定位槽实现快速固定，安装边界需要预留足够的空间用于外接管路的接头拆装，避免和周边的阀件、管路产生干涉。实际应用中，这类歧管通常安装在液压阀组的进油侧，将液压泵输出的压力油分配到各个不同的工作回路，也可以作为回油集合块，将各个执行元件的回油汇集后统一接回油箱，相比采用多根液压油管连接的方式，

　　集成式歧管的流道阻力更小，系统响应速度更快，同时管路布置更加整洁，后期维护时排查故障也更加方便。在建模过程中，需要重点保证各个孔道的同轴度、孔口的倒角尺寸，避免安装密封件的时候出现切圈问题，所有的流道相交处需要做圆滑过渡处理，减少流体在流道内的紊流和压力冲击，外表面的加工粗糙度要满足安装密封件的要求，外接油口的螺纹精度要符合液压管接头的标准要求，保证连接后的密封可靠性。这类歧管的材质通常选用铝合金或者碳钢，铝合金材质重量轻、加工性能好，适合低压工况的应用，碳钢材质强度高，适合中高压的液压系统，表面根据使用场景可以做氧化或者镀锌处理，提升防锈能力。在结构设计阶段，还需要考虑加工工艺的可行性，所有的孔道都要采用直孔设计，避免出现无法加工的交叉斜孔，深孔加工的长径比要控制在加工设备的能力范围内，避免出现孔道偏斜造成壁厚不均的问题，影响整体的耐压强度。
