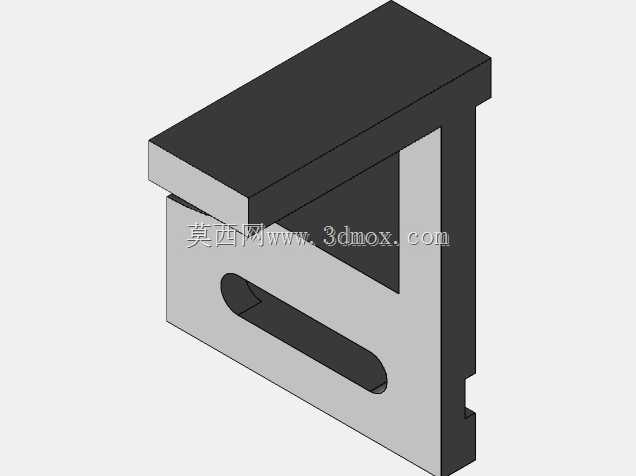

在精密研磨加工的产线布局中,这类L型支撑支架是研磨设备侧装固定环节的核心承载构件,主要承担研磨作业单元的侧向定位、载荷传递与安装基准对齐作用,常见于小型平面研磨机、端面研磨设备的辅助安装工位,也可适配6S标准化产线改造中的设备侧挂固定需求。从结构形态来看,该支架采用直角L型的主体构型,竖直段与水平段采用一体化成型结构,避免拼接结构带来的装配间隙与刚度损失,直角过渡区域做了等厚加强处理,能够抵消研磨作业过程中产生的侧向振动载荷,防止支架长期受交变应力出现疲劳变形。水平安装段开设了长圆形调节腰孔,这类孔型设计的核心作用是提供安装位置的微调余量,在现场装配时,可根据研磨头的实际对位需求,沿腰孔长度方向调整支架的固定位置,
无需重新打孔即可完成±15mm范围内的位置校准,大幅降低现场安装的配作工作量。竖直段背部设置了定位凸台结构,与设备安装面的凹槽配合时可实现快速预定位,装配时无需额外扶持即可完成初步对位,减少安装过程中的对位调整时间。支架的水平承载面做了平面度精加工处理,表面粗糙度控制在Ra1.6以内,保证与被支撑的研磨组件底面完全贴合,避免局部接触应力集中导致的支撑面压溃变形。从安装边界来看,该支架的竖直安装面预留了两组螺栓过孔,可适配M8规格的内六角固定螺栓,水平承载面的有效承载宽度可覆盖常规小型研磨作业模块的安装尺寸,整体外轮廓的直角边尺寸适配多数小型研磨设备的侧装空间,不会与周边的送料机构、防护挡板产生运动干涉。在设计思路上,
该支架优先保障结构刚度而非轻量化,主体壁厚选取8mm的等厚设计,在腰孔开设区域做了局部加厚补强,避免开孔位置出现应力集中断裂的风险;直角内侧未做圆弧过渡而是采用直边衔接,主要是为了适配安装位置的直角靠紧基准,保证安装后支架的垂直度公差控制在0.05mm以内,满足研磨作业的高精度定位要求。实际应用场景中,这类支架除了用于研磨设备的组件固定,也可作为通用工装支撑座,用于检测工位的工件侧向支撑、小型加工单元的侧挂安装,长腰孔的调节设计让其具备一定的通用适配能力,可覆盖一定尺寸范围内的不同安装需求。支架的承载面边缘做了小尺寸倒角处理,避免装配过程中锐边划伤操作人员,也能去除机加工产生的毛刺残留,提升零件的装配友好度。从载荷传递路径来看,
研磨作业产生的垂直载荷通过水平段直接传递到竖直安装面的固定螺栓上,侧向振动载荷通过直角加强区域分散到整个支架截面,不会在局部位置产生应力峰值,长期使用下的形变量可控制在0.02mm以内,不会影响研磨加工的精度稳定性。
