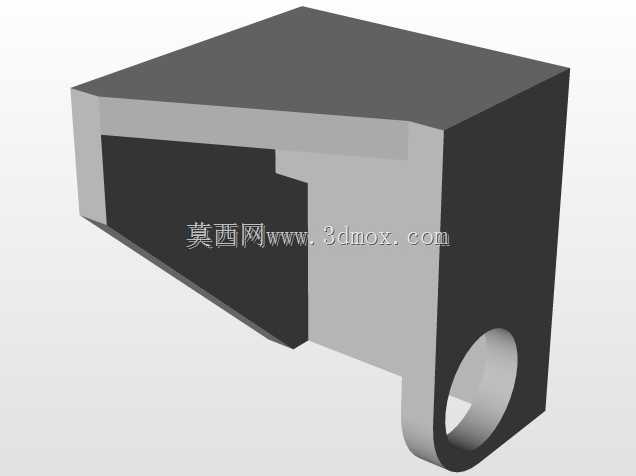

6s产线用机架支撑定位夹具结构

　　在电子通讯类产品的6s标准化产线搭建过程中，这类机架支撑夹具是工位侧装固定、辅助构件定位的常用结构件，日常多用于产线侧边小型功能模组的承托、管线导向支架的安装定位，也可作为小型检测工位的工件临时支撑座使用，适配产线铝型材框架的侧装固定场景，不需要额外加工复杂的安装基面，直接通过下端的铰接孔配合销轴即可完成角度微调后的锁止固定。从结构设计逻辑来看，该夹具采用一体化块式主体结构，主体部分做了斜切面的减重处理，没有多余的冗余结构，在保证整体结构刚性的前提下尽可能压缩了自身重量，避免对产线铝型材框架造成额外的负载压力。主体的上平面为平整安装面，可直接贴合需要固定的模组底板，配合侧面的顶丝孔即可完成横向的位置锁止，不需要额外加装压块结构，

　　安装步骤相对简便。下端的铰接耳座做了加厚处理，铰接孔的内壁预留了衬套安装余量，长期反复调整角度也不会出现孔位磨损导致的定位间隙，适配产线日常换型时的角度调整需求，不需要频繁更换夹具本体。从安装边界尺寸来看，该夹具的主体宽度适配常规40系列铝型材的安装槽间距，安装时不需要额外加装转接板，直接通过T型螺栓即可将夹具主体固定在铝型材的任意槽位上，横向位置可根据产线布局需求随意调整，没有固定的安装点位限制。下端铰接孔的中心到上安装面的垂直距离经过适配设计，刚好匹配产线操作面的常规高度差，安装后支撑的模组上平面与操作台面保持齐平，不会出现高度差导致的操作不便问题。在实际使用场景中，这类夹具除了承托固定功能外，还可作为产线防护挡板的侧装固定座，

　　斜切面的结构设计刚好避让产线侧边的走线槽，不会与管线布置产生空间干涉，安装后管线可顺着夹具的斜切面自然排布，不需要额外做折弯处理，能有效减少管线的磨损风险。结构建模过程中，所有安装面的平面度公差按照IT7级精度设定，铰接孔与安装面的垂直度公差控制在0.02mm以内，保证安装后模组的定位精度满足产线的装配要求，不会因为夹具本身的形位公差导致模组安装偏斜。主体的棱边全部做了C1倒角处理，避免产线操作人员调整工位时被锐边划伤，符合6s产线的安全规范要求。不同于常规的分体式夹具结构，该一体化结构没有多余的连接螺栓，长期使用不会出现连接松动导致的定位偏移，日常维护只需要定期检查铰接销轴的锁紧状态即可，维护成本相对较低。在适配不同的安装场景时，只需要更换不同长度的铰接销轴，即可适配不同厚度的铝型材安装座，不需要重新加工夹具主体，通用性能较好。
