电加热式卫生巾焚烧处理装置结构设计

　　这款小型电加热焚烧装置，核心定位是解决分散场景下的卫生巾类卫生废弃物即时无害化处理需求，区别于传统集中式垃圾收运焚烧体系，它不需要配套燃料存储、输送管路，也无需搭建高大的排烟处理构筑物，单台设备占地仅0.3平方米左右，整体外形采用方正箱式结构，底部预留10mm高度的调平支脚安装位，可直接放置在平整的水泥地面、瓷砖地面上使用，不需要额外做混凝土基础固定，安装边界要求宽松，设备后侧距离墙面预留150mm散热间隙即可，周边不需要预留大型检修通道，单人即可完成移位、日常维护操作。

　　从实际应用场景来看，这类设备适配的场景非常明确，比如远离市政垃圾收运体系的山区景区公共卫生间、野外作业驻点的临时生活区、海岛值守站点、偏远乡村的小型卫生服务点，这些区域的卫生废弃物如果采用常规收集后转运的模式，不仅运输成本高，转运过程中还存在废弃物暴露、病菌扩散的风险，传统的燃料式焚烧炉需要定期补充燃油、生物质燃料，对于值守人员少、补给周期长的点位来说运维难度大，而这款设备采用电加热至红热温度的焚烧逻辑，直接通过电加热元件将燃烧室温度提升至废弃物燃点以上，整个燃烧过程不需要额外添加助燃燃料，只要接入常规220V民用供电回路即可运行，不需要配套工业动力电源，适配性更强。

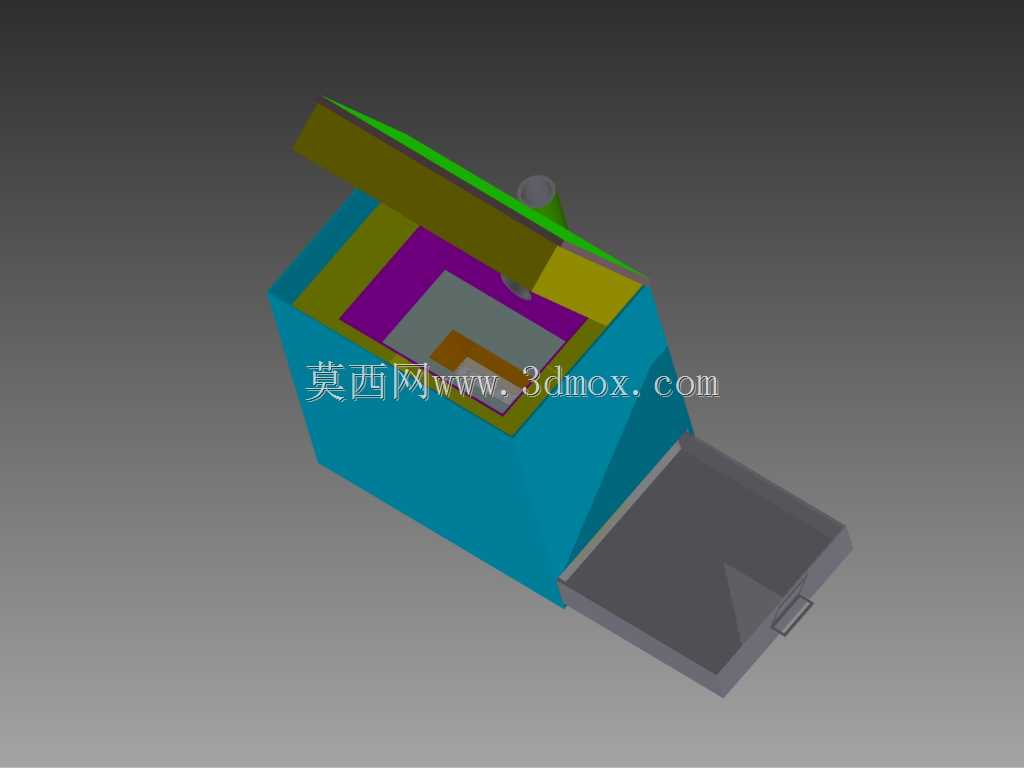

　　设备的结构设计完全围绕小型化、易操作的核心需求展开，上盖采用铰接式翻转结构，开合角度可达110度，上盖内侧贴合耐高温隔热层，避免焚烧过程中外壳温度过高造成烫伤风险，上盖与箱体的结合面设置耐高温密封槽，内嵌陶瓷纤维密封条，减少焚烧过程中烟气从缝隙溢出的概率。设备前侧设置抽拉式灰斗，灰斗与燃烧室之间设置镂空隔栅，焚烧后的灰烬直接落入灰斗内，日常清理时只需要抽出灰斗倾倒即可，不需要接触燃烧室内部结构，操作门槛极低。燃烧室内部采用分层结构，电加热元件布置在燃烧室侧壁与底部，加热区域完全覆盖废弃物堆放空间，能够保证投入的卫生巾类废弃物充分接触高温区域，避免出现局部燃烧不充分的问题，加热元件外侧设置耐高温防护隔板，避免废弃物直接接触加热元件造成元件损耗，延长核心部件的使用寿命。

　　在设计思路上，这款设备没有追求大处理量，单批次可处理的废弃物量控制在1-2片日常使用的卫生巾，单次焚烧周期控制在8分钟以内，完全匹配小型点位的日常使用需求，设备的控制逻辑做了极简处理，仅设置启动、停止两个操作按键，内置温度控制模块，当燃烧室温度达到设定的红热温度后自动维持恒温，焚烧完成后自动切断加热回路，待腔体内温度降至安全阈值后才允许开启上盖，避免高温烟气喷出造成安全隐患。设备的外壳采用1.5mm厚的冷轧钢板折弯焊接成型，外表面做耐高温喷塑处理，整体结构没有复杂的曲面造型，所有钣金件均采用常规折弯、焊接工艺即可加工，不需要开模定制异形结构件，生产制造成本可控，后期维护时如果出现外壳磕碰变形，常规钣金维修点即可完成修复。

　　从安装适配的角度来看，设备整体重量控制在25kg以内，不需要起重设备辅助，两名工作人员即可完成搬运就位，设备的供电线缆采用1.5平方毫米的三芯耐温线缆，直接接入普通墙面三孔插座即可，不需要额外布设专用供电线路，设备运行时的峰值功率为1.8kW，和普通家用大功率电暖器的功率相当，不会对常规供电回路造成过载压力。燃烧室的内部容积做了针对性优化，既保证足够的废弃物容纳空间，又尽可能缩小加热腔体的体积，减少升温过程中的热量损耗，提升能源利用效率，腔体内部的所有与高温接触的部件均采用304不锈钢材质，能够耐受长期高温灼烧，同时避免生锈造成的二次污染，灰斗同样采用不锈钢材质，清理时可以直接用水冲洗，不会出现锈蚀残留污渍的问题。

　　不同于大型工业焚烧炉需要配套复杂的尾气处理装置，这款小型设备因为处理量极小，且焚烧对象为单一的棉质、高分子类卫生废弃物，燃烧产生的烟气量极少，上盖内部预留了小型过滤腔的安装位，可以根据使用需求加装活性炭过滤棉，对排出的少量烟气做吸附处理，排出的气体完全满足无组织排放的相关要求，不需要外接排烟管道，进一步降低了安装的复杂度。设备的铰接部位采用不锈钢合页，长期开合使用不会出现锈蚀卡滞的问题，抽拉灰斗的配合面设置简易的导向滑轨，抽拉过程顺畅无卡顿，灰斗前端设置隐藏式抠手，不会突出设备外壳造成磕碰风险。整个设备的外形做了圆角过渡处理，所有外露的边角均做R5mm的圆角打磨，避免日常使用过程中剐蹭伤人，整体外观简洁规整，放置在卫生间等公共区域也不会显得突兀。
