锅炉压力容器用杠杆重锤式安全泄压装置

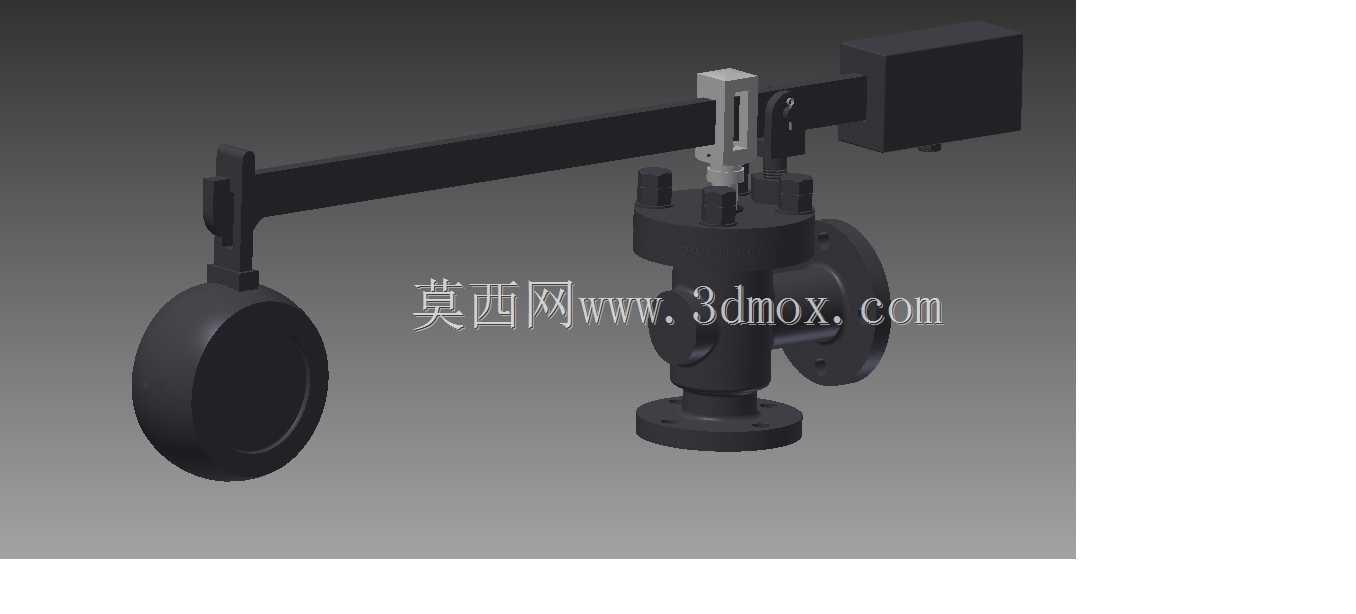

　　在工业锅炉、承压储罐、蒸汽管网这类带压运行的系统里，超压风险始终是设备运维的核心管控点，杠杆式安全阀作为纯机械结构的超压泄放装置，不需要外接电源或者气源驱动，完全依靠杠杆力矩平衡原理实现压力阈值的触发，哪怕厂区出现断电、仪表气源中断的极端工况，也能可靠完成泄压动作，这种高可靠性的特性，让它在中小吨位燃煤锅炉、常压带加热反应容器、厂区低压蒸汽分配站的场景里始终保有稳定的应用占比。从结构设计逻辑来看，这套装置的核心受力路径非常清晰：阀体下部的法兰接口直接和承压设备的管座对接，介质压力垂直作用在阀瓣的密封端面上，向上的推力会通过阀杆传递到杠杆的支点位置，杠杆的一端铰接在阀体顶部的支架上，另一端悬挂配置好重量的重锤，

　　通过调整重锤在杠杆上的悬挂位置，就能改变力臂长度，精准匹配不同的整定压力要求，和弹簧式安全阀相比，这种结构不会出现弹簧长期受高温介质影响出现应力松弛、整定压力漂移的问题，尤其适合持续输送饱和蒸汽、介质温度长期偏高的工况。建模过程中需要重点把控几个安装边界的尺寸公差：首先是阀体下部的连接法兰，要匹配通用的PN16压力等级法兰的螺栓孔分布、密封面凸台高度，保证现场安装时不需要额外加工管座就能直接对接；其次是杠杆的摆动空间，重锤在杠杆上的可移动范围覆盖常规0.3MPa到0.8MPa的整定压力调整区间，建模时要预留出杠杆上下摆动的足够空间，避免现场安装后杠杆动作时和周边的管道、保温层、操作平台护栏发生干涉；

　　阀瓣和阀座的密封面采用锥面配合结构，相比平面密封，锥面结构在阀瓣回座时能自动对中，减少密封面错位导致的内漏问题，阀杆和上部导向套的配合间隙控制在合理范围，既保证阀瓣升降动作顺畅不卡涩，又能避免间隙过大导致阀瓣倾斜、密封面偏磨。从实际运维的角度看，这种杠杆式结构的校验调整非常便捷，运维人员不需要把整个阀门从设备上拆下来，只需要在设备带压运行的状态下，缓慢移动重锤的位置，观察泄放口的起跳状态，就能完成整定压力的校准，相比需要拆解调整弹簧压缩量的弹簧阀，现场维护的工作量要小很多。建模时还要考虑重锤的固定结构，重锤和杠杆之间采用紧定螺钉锁定，避免设备运行过程中出现振动导致重锤滑移、整定压力发生变化；阀体侧面的出口法兰要对接泄压引出管，

　　建模时保证出口的通流面积大于阀座入口的通流面积，避免泄放过程中出现背压过高、影响泄放效率的问题；杠杆支点的铰接位置采用销轴连接，销轴上设置润滑油孔，方便日常运维时加注润滑脂，避免长期暴露在车间环境里出现锈蚀、导致杠杆动作卡涩。很多刚接触锅炉辅机设计的工程师容易忽略杠杆的刚度问题，建模时如果杠杆的截面尺寸设计过小，当阀瓣起跳、介质推力瞬间作用在杠杆端部时，杠杆会出现明显的下挠变形，一方面会改变实际的力臂长度，导致整定压力出现偏差，另一方面变形带来的卡滞可能会导致阀瓣无法完全开启，泄放流量达不到设计要求，所以在结构设计时，杠杆采用矩形截面的型钢件，通过受力核算保证在最大泄放推力作用下，杠杆的挠度控制在允许范围内，确保动作过程顺畅无卡阻。另外，阀盖部分的导向结构长度要足够，保证阀瓣在全行程升降过程中始终保持垂直状态，不会出现侧向偏移，密封面的配合精度要满足高压下的密封要求，避免正常运行状态下出现介质渗漏。这套装置的整体安装高度要控制在常规锅炉顶部操作平台的允许空间范围内，重锤的外侧要设置简易的防护栏，避免现场巡检人员误碰重锤导致压力设定值改变，同时防护栏不能干涉杠杆的正常摆动行程。
