0-75mm夹持范围C形快速夹紧夹具

　　这款手动C形夹紧装置，核心夹持覆盖范围为0至75mm，是现场加工、装配环节极为常用的手动夹持工装，区别于固定式台虎钳的安装限制，该夹具可灵活移动至不同作业点位完成工件固定，无需依赖固定工作台的预装位。从实际应用场景来看，这类夹具在木工现场拼接、金属件焊接定位、小件钻孔夹持、装配对位固定等场景中使用率极高，尤其是在零散维修、小批量试制作业中，无需提前搭建复杂工装，单手握持操作即可完成快速装夹，能大幅减少辅助装夹的时间损耗。

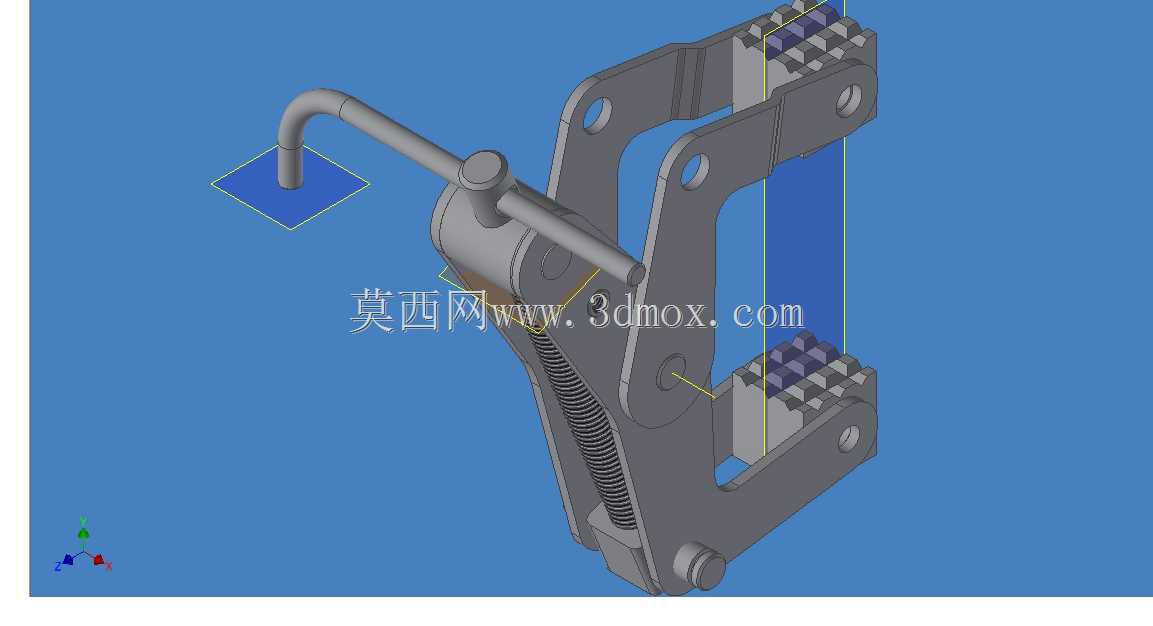

　　从结构功能设计上看，该夹具采用杠杆式锁紧结构配合复位弹簧实现快速开合，夹臂采用双侧对称板式结构，相比单臂C形夹拥有更好的结构刚性，夹持过程中两侧受力均匀，不会出现单侧偏载导致的工件翘起、夹痕过深问题。钳口位置设计有带防滑齿的垫块，接触面上的交错齿纹可增大与工件表面的摩擦力，夹持金属光滑面、木材毛面时都能提供足够的锁紧力，避免工件受力移位；同时垫块采用可拆卸结构，长期使用磨损后可单独更换，无需整体报废夹具主体，降低现场工装的维护成本。操作端延伸出的弯形手柄符合人体工学握持角度，施力时力臂经过优化，普通人单手施加较小的握力即可在钳口产生足够的夹紧力，锁紧后依靠结构死点实现自锁，不会因为加工过程中的振动、工件受力反弹出现松脱问题，复位弹簧在松开手柄时可自动撑开夹臂，快速取下工件，操作连贯性远优于传统螺旋式C形夹。

　　从安装边界与尺寸适配角度看，该夹具最大开口尺寸75mm，可覆盖绝大多数常规厚度的板材、方管、圆棒类工件的夹持需求，夹臂的喉深经过合理设计，可夹持距离工件边缘一定深度的位置，不会因为喉深过浅只能夹持工件边缘导致固定不稳。整体结构没有外露的尖锐边角，夹臂外侧做了圆弧过渡处理，现场操作时不会剐蹭操作人员的衣物或皮肤，所有铰接销轴都采用端部铆接固定，长期使用不会出现销轴脱出、结构散架的问题。弹簧选用圆柱螺旋压缩弹簧，刚度匹配夹臂开合行程，既不会因为弹簧过硬导致握力过大增加操作疲劳，也不会因为弹簧过软无法快速撑开夹臂。

　　在焊接作业场景中使用时，该夹具可快速将两个待焊接的工件对齐压紧，避免焊接过程中工件受热变形出现错位，相比磁吸式固定座，它不受工件材质限制，无论是木材、塑料还是非铁金属都能可靠夹持；在木工现场作业中，可用于临时固定拼接的木板、辅助定位安装的五金件，无需携带重型台钳即可完成装夹；在小件机加工临时作业中，可夹持小型工件完成打磨、钻孔、去毛刺等工序，灵活适配不同的作业环境。结构设计上充分考虑了手动工装的耐用性要求，所有受力部件都经过受力校核，夹臂主体采用高强度钢材制作，长期使用不会出现夹臂张开变形、锁紧失效的问题，铰接位置的配合间隙控制合理，开合过程顺滑无卡滞，不会因为间隙过大导致夹持精度下降。钳口的平行度经过调校，夹紧状态下上下钳口保持平行，夹持工件时接触面受力均匀，不会出现局部压力过大压伤软质工件表面的问题，针对不同材质的工件，还可在钳口垫块处粘贴橡胶垫、铜垫等防护层，进一步避免夹痕产生，适配精加工表面的夹持需求。
