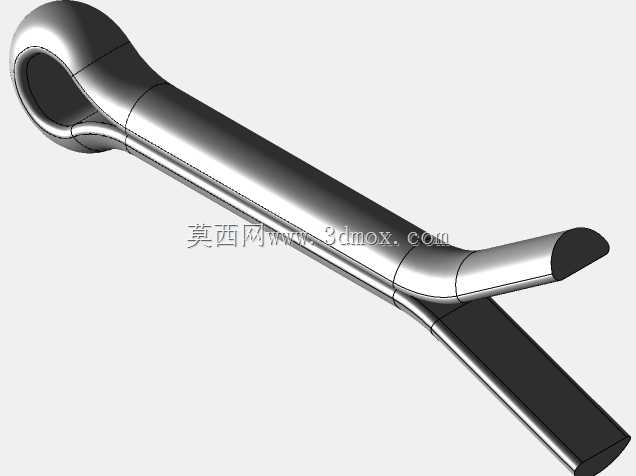

　　工程机械的行走机构铰接点，或是传动系统的紧固件限位位置，这种简单可靠的防松结构至今没有其他低成本零件可以完全替代。设计这款开口销的时候，首先要匹配对应规格销轴的径向通孔尺寸，头部的环形内径要略大于配套销轴的直径，保证销体可以顺利穿过销轴孔，同时头部环的弯折半径要控制在合理范围，既不能因为弯折半径过小导致头部产生应力集中容易断裂，也不能因为半径过大导致头部突出过多，占用额外的装配空间，干涉周边其他零件的安装。杆身的直径要和配套的销轴孔径形成间隙配合，装配时可以徒手或者借助尖嘴钳轻松推入孔中，不需要过大的敲击力，避免装配时杆身发生弯曲变形。杆身的开槽宽度要均匀，两个支脚的长度保持一致，掰开后可以分别贴合在被连接件的两个侧面，在各类机械装配场景中，开口销是极为常见的防松定位零件，尤其在销轴铰接、螺栓螺母防松的工位上应用极广，小到民用五金的铰接结构，大到工程机械的销轴限位，都能见到这类零件的身影。这款6s规格的开口销，设计上完全贴合常规紧固件配套的使用需求，整体采用弯折成型的金属杆结构，头部为封闭的环形结构，杆身沿纵向开有通槽，末端为两个可掰开的支脚，这种结构是开口销实现功能的核心设计。从实际使用的角度出发，开口销的核心作用是穿过销轴端部的径向孔，或是螺栓杆部的对应孔位后，将末端两个支脚向不同方向掰开，卡紧在被连接件的端面，以此避免销轴从铰接孔中脱出，或是防止螺母在振动工况下发生回转松脱，在存在持续振动、冲击载荷的设备上，比如农用机械、

　　保证受力均匀，不会因为支脚长度不一致导致单侧受力过大，在设备运行振动过程中出现支脚断裂、销体脱出的问题。从安装边界来看，这款开口销的总长度要满足穿过销轴孔后，末端预留足够的长度用于掰开支脚，预留长度一般为杆身直径的1.5到2倍，过短的话支脚掰开后无法有效卡紧端面，容易在振动下回缩脱落，过长则会导致支脚突出过多，容易剐蹭周边的运动部件，或是在设备运行过程中被其他构件勾挂，造成销体被扯出。杆身的开槽深度要延伸至头部环形结构的下方位置，保证两个支脚有足够的弹性变形空间，掰开的时候不需要过大的力就能弯折到贴合端面的角度，同时开槽的边缘要做去毛刺处理，避免装配时划伤操作人员的手部，或是刮伤被连接件的表面涂层。在实际选型使用时，这类开口销通常搭配带孔销轴、开槽螺母使用，比如在农业拖拉机的悬挂机构铰接点，需要频繁转动同时承受较大的冲击载荷，普通的螺纹防松胶或者弹性垫圈在长期冲击下容易失效，而开口销的机械防松结构可靠性更高，只要支脚掰开到位，除非销体本身被剪断，否则不会出现松脱的问题。在小型机电产品的铰接结构上，比如折叠类工具的转轴限位，小规格的开口销也能起到很好的定位作用，装配后不会占用过多空间，同时可以反复拆装，维护的时候只需要将支脚掰直就能把销子冲出，更换零件后再装上新的开口销即可，维护成本极低。设计建模的时候，要重点关注头部环形的弯折成型工艺性，金属线材弯折成环形的时候，内侧材料会产生挤压应力，外侧会产生拉应力，如果弯折半径过小，

　　外侧材料容易出现微裂纹，导致零件在使用过程中头部断裂，因此建模时的弯折内半径一般不小于线材本身的直径，保证冷镦或者弯折成型的时候成品率稳定。杆身的两个支脚末端要做轻微的倒角处理，不仅方便穿入销轴孔，也能避免末端的锐边在装配时造成工伤。另外，整个销体的表面要做均匀的防锈处理，因为这类零件很多是用在户外设备上，长期暴露在雨水、粉尘环境中，如果防锈层不均匀，很容易生锈卡死在销轴孔里，后期维护拆卸的时候会非常困难，甚至需要切割破坏销轴才能取出。从结构强度的角度考虑，开口销的杆身直径要和配套的销轴直径匹配，一般来说销轴直径越大，配套的开口销直径也相应增大，保证销体本身的抗剪强度足够，不会在承受冲击载荷的时候被剪断，导致限位失效。

　　这款6s规格的开口销，对应的就是常规小直径销轴的配套需求，适配的场景覆盖了小型机电设备、民用五金、普通机械的铰接限位位置，结构简单但可靠性经过了长期的工业应用验证，建模时还原了真实零件的所有工艺细节，包括弯折处的圆角、杆身的开槽、末端的倒角，完全符合实际生产的零件尺寸要求，可以直接用于装配模拟、工装设计的配套选型参考，也可以作为标准件库的组成部分，用于整机设计时的虚拟装配，检查装配时的空间干涉问题，避免实际生产装配时出现销体和周边零件碰撞的情况。在做虚拟装配的时候，要注意将开口销的安装位置预留足够的操作空间，保证尖嘴钳可以伸到销子末端完成支脚掰开的操作，如果周边空间过于狭小，操作人员没有足够的操作空间，装配时就很难将支脚掰到正确的位置，容易留下松脱的隐患，这也是在整机设计时容易被忽略的细节，很多设计人员只考虑零件的安装位置，不考虑装配操作的空间，导致实际装配时工序难度大幅提升，甚至无法完成标准件的安装。
